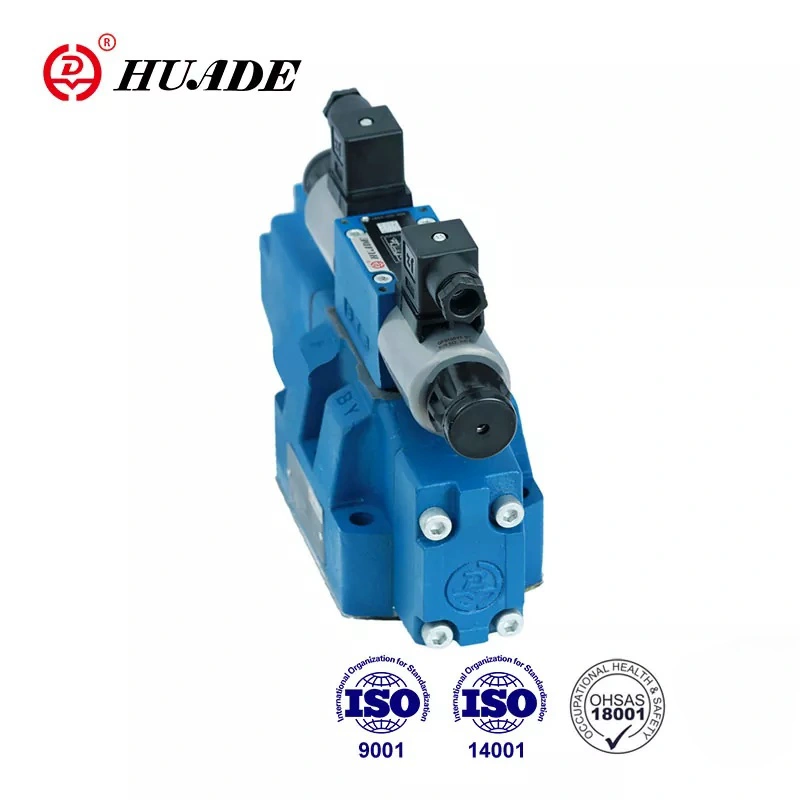

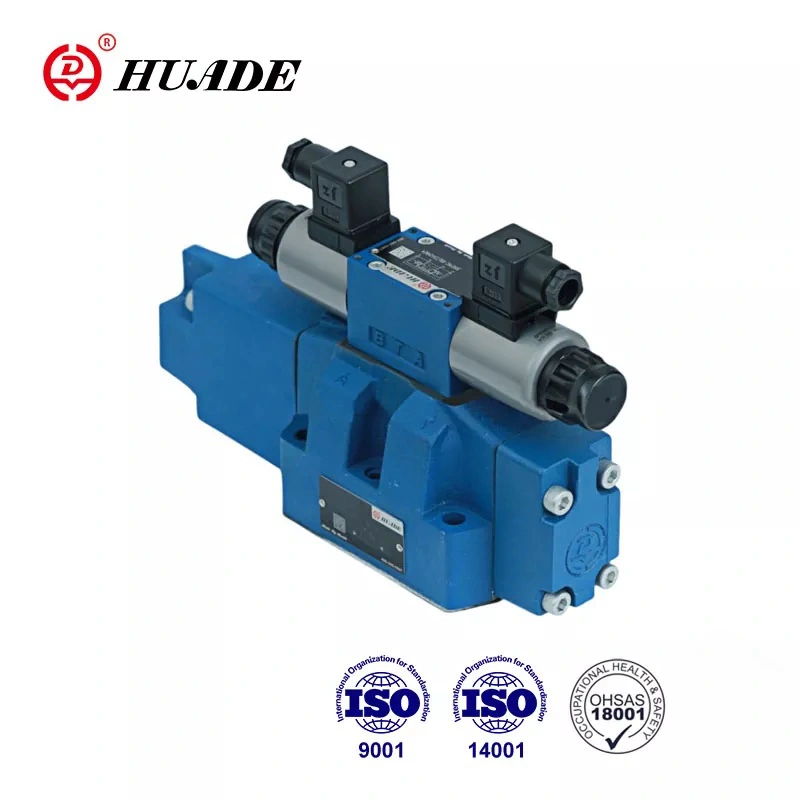

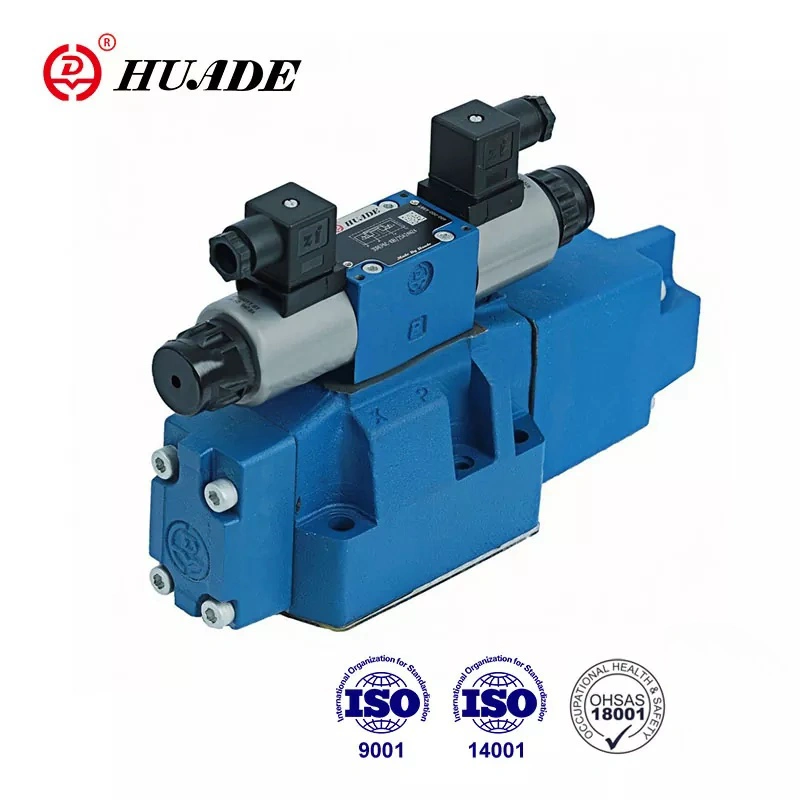

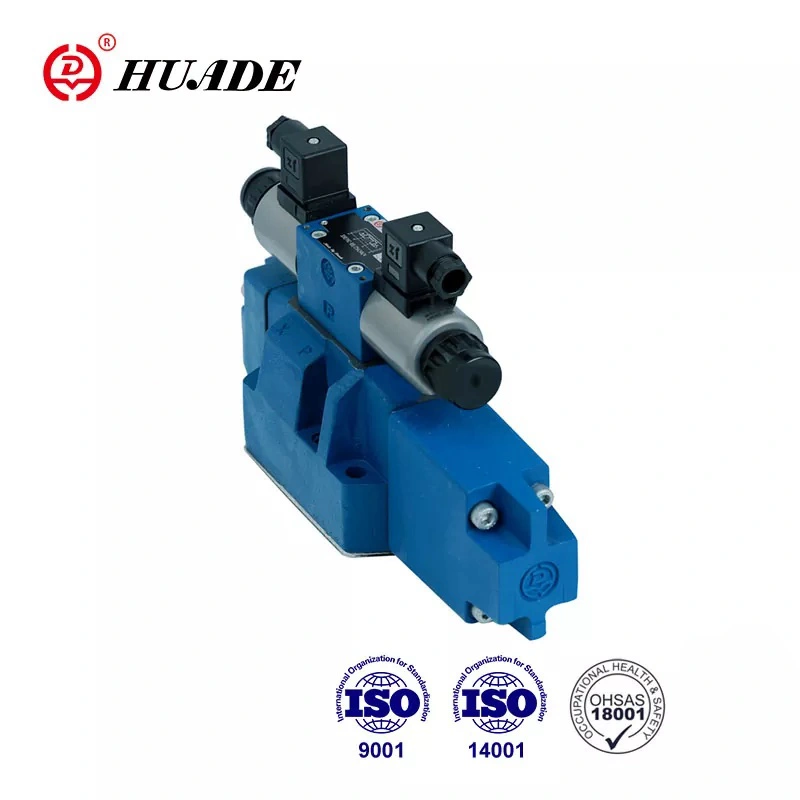

Suhteellinen suuntaventtiili 4WRZ ottaa käyttöön levyliitännän, jolla on sama liitoskoko kuin tavallisella saman halkaisijan omaavalla suunnanvaihtoventtiilillä. Se on helppo asentaa ja korjata. Huade® 4WRZ -suhteellisen venttiilin pääventtiili on jousikeskeinen. Pääventtiilin sydämessä ei ole ajautumista, korkea toistettavuus ja hyvä luotettavuus. Venttiili on CE-sertifioitu.
|
Hydrauliset tiedot |
|||||
|
koko |
10 |
16 |
25 |
32 |
|
|
ohjausventtiilin paine (MPa) |
ulkoinen pilottiöljyn syöttö |
3-10 |
|||
|
sisäinen pilottiöljyn syöttö |
Jopa 10 (yli 10 on asennettava ZDR6DP2-30B/75YM) |
||||
|
Pääventtiilin paine (MPa) |
31.5 |
35 |
|||
|
Paluupaine (MPa) |
portti T (ulkoinen pilottiöljyn paluu) |
31.5 |
25 |
15 |
|
|
portti T (sisäinen pilottiöljyn paluu) |
3 |
||||
|
Y-portti |
3 |
||||
|
Ohjausöljyn tilavuus (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Ohjausöljyvirtaus portissa X tai Y (l/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Virtaus pääventtiilin läpi (l/min) |
270 |
460 |
877 |
1600 |
|
|
Hystereesi (l/min) |
6 |
||||
|
Toistettavuus (%) |
3 |
||||
|
kontaminaatioaste (㎛) |
≤20 |
||||
|
Neste |
Mineraaliöljy (NBR-tiivisteelle). Fosfaattiesteri (FPM-tiivisteelle) |
||||
|
Viskositeettialue (mm ²/s) |
2,8-380 |
||||
|
Nesteen lämpötila-alue (℃) |
-20 - +70 |
||||
|
Asennusasento |
valinnainen |
||||
|
Paino (kg) |
venttiili yhdellä solenoidilla |
7.4 |
12.7 |
17.5 |
41.8 |
|
venttiili kahdella solenoidilla |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Sähköiset tiedot |
||
|
Toimituksen tyyppi |
DC |
|
|
Solenoidin nimellisvirta (A) |
0.8 |
|
|
Kelan vastus (Ω) |
kylmä (20℃) 19,5; max.venttiili, kuuma 28.8 |
|
|
Ympäristön lämpötila (℃) |
50 |
|
|
Kelan lämpötila (℃) |
150 |
|
|
Käyttömäärä |
Jatkuva |
|
|
Ohjausvirta (A) |
0.02 |
|
|
Eristys |
IP65 |
|
|
Liittynyt |
1 ramppiajalla |
VT-3000S30 |
|
5 ramppiajalla |
VT3006S30 |
|
|
Sähköliitäntä |
Pistokeliitäntä |
|
Ominaisuudet:
▶ Ohjaa WRZ-suhteellinen venttiili
▶ Alalevyasennukseen
▶ Hydrauliöljyn suunnan ja virtausnopeuden ohjaamiseen
▶ Jousikeskitetty .ei puolaa
▶ Pieni painehäviö ohjaustasojen välillä
▶ Venttiili ja elektroninen ohjaus yhdestä lähteestä
▶ Suhteellinen solenoiditoiminta
▶ Siirtokuvio DIN 24 340 lomakkeelle A, ISO4401 ja CETOP-RP121H
Sovellus:
Tyypin 4WRZ suhteellinen suuntaventtiili on laajalti käytössä eri teollisuudenaloilla, kuten työstökoneissa, metallurgiassa, kevyessä teollisuudessa, kaivosteollisuudessa, tekniikassa jne.
Venttiilityypit 4WRZ... ovat 4-tieventtiileitä, joita ohjataan suhteellisilla solenoideilla. Ne ohjaavat hydraulinesteen suuntaa ja virtausnopeutta.
Ne koostuvat pohjimmiltaan ohjausventtiilistä (3), pääventtiilistä (7), jossa on pääpuola (8), ja keskitysjousesta (9).
Jos solenoidi "B" on jännitteinen, ohjauskela (4) siirtyy oikealle. Ohjausöljyä syötetään sitten joko sisäisesti portista P tai "ulkoisesti" portista X ohjausventtiilin (3) kautta painekammioon (10). ) ja siirtää pääkelaa (8) sähkövirran voimakkuuteen verrannollisen etäisyyden. Pääpuolan kuristusurat avautuvat asteittain virran kasvaessa, mikä ohjaa hydraulinesteen virtausta toimilaitteen portteihin.
Kun sähköinen signaali on kytketty pois päältä, sekä ohjauskela (4) että pääkela (8) palaavat vapaalle ohjauspaineen syötöstä riippumatta. Hätäkäsikäyttö mahdollistaa ohjauskelan asennon liikkeen ilman, että solenoidit kytketään päälle
Suhteellisen suuntaventtiilin 4WRZ rakenne
Ohjausventtiili
Ohjausventtiili on suhteellisella solenoidilla toimiva 3-tie paineenalennusventtiili (tyyppi 3DREP6). Kaasuläppä on asennettu portteihin A ja B, katso lisätietoja 3DREP6:n tekstistä.
Ohjausventtiilin tyyppi 3DREP6 rakenne
Suhteellisen suuntaventtiilin 4WRZ symboli
