Kun tarvitset tarkkaa virtauksen säätöä kompakteissa hydraulijärjestelmissä, Check Valve Sandwich Plate Z2S 10 tarjoaa luotettavan ratkaisun. Tämä pilottiohjattu Bosch Rexrothin takaiskuventtiili tarjoaa vuotottoman tukkeutumisen tilaa säästävässä sandwich-levymallissa. Z2S 10 palvelee pienempiä ja keskisuuria hydraulisovellutuksia, joissa asennon säilyttäminen ja vastavirtauksen estäminen ovat tärkeitä.
Z2S 10 käyttää samoja perussuunnitteluperiaatteita kuin suuremmat Z2S-sarjan mallit, mutta sen koko 10 tarkoittaa, että se sopii CETOP 05 -kiinnityskuvioihin suurempien CETOP 07 -liitäntöjen sijaan. Pienempi jalanjälki tekee Check Valve Sandwich Plate Z2S 10:stä ihanteellisen mobiililaitteisiin, pienikokoisiin teollisuuskoneisiin ja sovelluksiin, joissa tilaa on paljon.
Suunnittelun keskeiset ominaisuudet
Takaiskuventtiili Sandwich Plate Z2S 10 toimii jousikuormitetulla iskumekanismilla yhdistettynä ohjausohjaukseen. Hydraulineste virtaa vapaasti portista A1 aukkoon A2 tai B1 portista B2, kun paine työntyy eteenpäin. Venttiilielementti nousee istukastaan, jolloin öljy pääsee kulkemaan mahdollisimman pienellä vastuksella. Kun virtaus yrittää kääntää, jousi ja vastapaine pakottavat lautasen lujasti sen istukkaa vasten luoden metallin välisen tiivisteen, joka estää vuodot.
Se, mikä erottaa Z2S 10:n yksinkertaisista takaiskuventtiileistä, on sen pilottitoiminto. Paineen kohdistaminen ohjausporttiin X tai Y hydraulisesti avaa venttiilin lukitussuuntaa vastaan. Tämä ominaisuus mahdollistaa kuormien ohjatun laskemisen tai tahallisen vastavirtauksen, kun järjestelmäsi suunnittelu sitä vaatii. Ilman ohjauspainetta takaiskuventtiilin kerroslevy Z2S 10 säilyttää estotoimintonsa ikuisesti ilman ajautumista tai vuotoa.
Z2S 10:n sandwich-levykokoonpano on noin 162 mm pitkä ja 57 mm korkea. Venttiili lisää pinon paksuutta noin 25 mm, kun se asennetaan muiden hydraulikomponenttien väliin. Neljä M8-pulttia kiinnittää pääkiinnityskohdat, kun taas kaksi M5-pulttia käsittelee apuliitäntöjä. Kokonaispaino on noin 2,8-3,2 kilogrammaa riippuen tietystä versiosta ja vaihtoehdoista.
Bosch Rexroth valmistaa Z2S 10 -venttiilirunkoa korkealaatuisesta valuraudasta tai teräksestä, jossa on korroosionkestävä pintakäsittely. Vakioversiossa käytetään mineraalipohjaisille hydrauliöljyille soveltuvia NBR-tiivisteitä. Kun sovelluksesi vaatii fosfaattiesterinesteitä tai muuta synteettistä hydrauliikkaa, voit määrittää FKM-tiivisteet lisäämällä "V"-merkinnän osanumeroosi.
Tekniset tiedot
Check Valve Sandwich Plate Z2S 10 kestää maksimityöpaineen 315 bariin asti, mikä on identtinen suuremman Z2S 16 -vastineen kanssa. Tämä 31,5 megapascalin arvo tarkoittaa, että Z2S 10 toimii luotettavasti myös korkeapaineisissa hydraulipiireissä. Maksimivirtauskapasiteetti on 80 litraa minuutissa vapaavirtaussuunnassa, mikä sopii useimpiin pieniin ja keskikokoisiin toimilaitteisiin ja hydraulimoottoreihin.
Z2S 10:n krakkauspainevaihtoehdot sisältävät 3, 5, 7,5 ja 10 baarin asetukset. Tämä halkeilupaine määrittää, kuinka paljon vastapainetta muodostuu ennen kuin venttiili istuu kokonaan. Pienemmät halkeilupaineet tarjoavat tiukemman hallinnan ja vähemmän paineen kertymistä, kun taas korkeammat asetukset sietävät enemmän vastapainetta ennen tukkeutumista. Valintasi riippuu siitä, tarvitseeko sovelluksesi välitöntä sulkemista vai kestääkö paineen nousu sulkemisen aikana.
Käyttölämpötila-alue on -30°C - +80°C tavallisilla NBR-tiivisteillä. FKM-tiivisteversiot toimivat -20°C - +80°C. Nämä lämpötilarajat kattavat useimmat teollisuuden ja mobiililaitteiden käyttöympäristöt. Hydraulinesteen viskositeetin tulee säilyttää välillä 2,8–500 neliömillimetriä sekunnissa, jotta Z2S 10 toimii oikein.
Nesteen puhtaus vaikuttaa merkittävästi Check Valve Sandwich Plate Z2S 10:n luotettavuuteen. Bosch Rexroth määrittelee NAS 1638 Class 9 tai ISO 4406 20/18/15 vähimmäispuhtausstandardiksi. Saastuneessa öljyssä on hiukkasia, jotka voivat uppoutua tiivistepintoihin aiheuttaen vuotoja tai estämällä venttiilin kunnollisen sulkeutumisen. Riittävän suodatuksen asentaminen Z2S 10:n edelle suojaa sijoitustasi ja varmistaa tasaisen suorituskyvyn.
Z2S 10 -mallin ohjauspinta-alasuhteet noudattavat samanlaisia suhteita kuin muissa Z2S-sarjan venttiileissä. Ohjausalueen ja estoalueen välinen suhde luo mekaanisen edun, joten suhteellisen alhainen ohjauspaine voi avata venttiilin korkeaa järjestelmäpainetta vastaan. Tämä muotoilu tarkoittaa, että et tarvitse erillisiä korkeapaineohjauslaitteita käyttääksesi Z2S 10:tä tehokkaasti.
Yleiset sovellukset
Siirrettävät hydraulilaitteet sisältävät usein Check Valve Sandwich Plate Z2S 10:n. Pienet kaivukoneet, liukuohjatut kuormaajat ja maatalouskoneet hyötyvät venttiilin pienestä koosta ja luotettavasta lukitustoiminnosta. Kun kuormaimen kauha pitää materiaalia yläpuolella, Z2S 10 estää sylinterin ajautumisen, vaikka hydrauliletkut pettäisivät tai käyttäjä siirtäisi vahingossa ohjausvivut vapaa-asentoon.
Teolliset puristuslaitteet käyttävät Z2S 10:tä pitämään painimen asennon muovauksen aikana. Metallien meistopuristimet, jarrupuristimet ja puristusmuovauskoneet tarvitsevat sylintereitä, jotka pitävät tarkat asennot muovausvoimien kanssa. Check Valve Sandwich Plate Z2S 10:n nollavuotoominaisuus varmistaa valmiiden osien mittatarkkuuden eliminoimalla sylinterin liikkeet puristusjakson aikana.
Puuntyöstökoneissa on Z2S 10 kiinnitys- ja kiinnityspiirejä varten. CNC-reitittimet, reunanauhat ja levysahat käyttävät hydraulisia puristimia työkappaleiden kiinnittämiseen leikkauksen aikana. Sandwich-levymuodon ansiosta koneenrakentajat voivat luoda kompakteja venttiilijakoputkia, jotka yhdistävät useita kiristyspiirejä rajoitettuun tilaan työpöytien alla.
Nostopöydät ja saksinostimet luottavat Z2S 10:een kuormanpidon turvallisuuden takaamiseksi. Kun nostolava tukee työntekijöitä tai materiaaleja korotetuissa asennoissa, takaiskuventtiilin kerroslevy Z2S 10 tarjoaa redundantin turvallisuuden tukkimalla sylinterin portit pääsuuntaventtiilistä riippumatta. Vaikka ohjausventtiilit pettäisivät tai hydrauliletkut rikkoutuisivat, Z2S 10 estää hallitsemattoman laskeutumisen.
Pienemmän vetoisuusalueen muoviruiskupuristuskoneet käyttävät Z2S 10:tä muotin kiinnityspiireihin. Venttiili säilyttää tarkan puristusvoiman koko ruiskutus- ja jäähdytysjakson ajan. Sandwich-levykiinnitys yksinkertaistaa jakotukin suunnittelua, koska insinöörit voivat pinota useita venttiilitoimintoja pystysuoraan sen sijaan, että ne järjestäisivät suurempiin vaakasuuntaisiin kuvioihin.
Ostaminen ja hinnoittelu
Alkuperäiset Bosch Rexroth Valve Sandwich Plate Z2S 10 -yksiköt maksavat tyypillisesti 180–280 Yhdysvaltain dollaria valtuutettujen jälleenmyyjien kautta. Viralliset Rexrothin kanavat tarjoavat täydellisen teknisen dokumentaation, takuun ja pääsyn sovellussuunnittelutukeen. Toimitusajat ovat yleensä yhdestä kahteen viikkoa jakelijoiden varastossa pidetyille vakiokokoonpanoille.
Erikoistuneet hydrauliikkatoimittajat, kuten Airline Hydraulics ja [BuyRexroth.com](http://buyrexroth.com/), ylläpitävät varastoa erityisesti Pohjois-Amerikan markkinoille. Nämä jakelijat toimittavat usein 3–7 päivän kuluessa ja voivat tarjota pakettitarjouksia, kun tilaat useita venttiileitä tai täydellisiä hydraulijärjestelmiä. Niiden hinnoittelu on yleensä 170-260 dollaria riippuen määrästä ja kokoonpanosta.
Eurooppalaiset ostajat voivat käyttää Z2S 10:tä paikallisten Bosch Rexroth -huoltokeskusten ja valtuutettujen jälleenmyyjien kautta Saksassa, Ranskassa, Italiassa ja muilla markkinoilla. Hinnoittelu Euroopan markkinoilla on noin 160-250 euroa, ja toimitusajat ovat samat kuin Pohjois-Amerikan lähteillä.

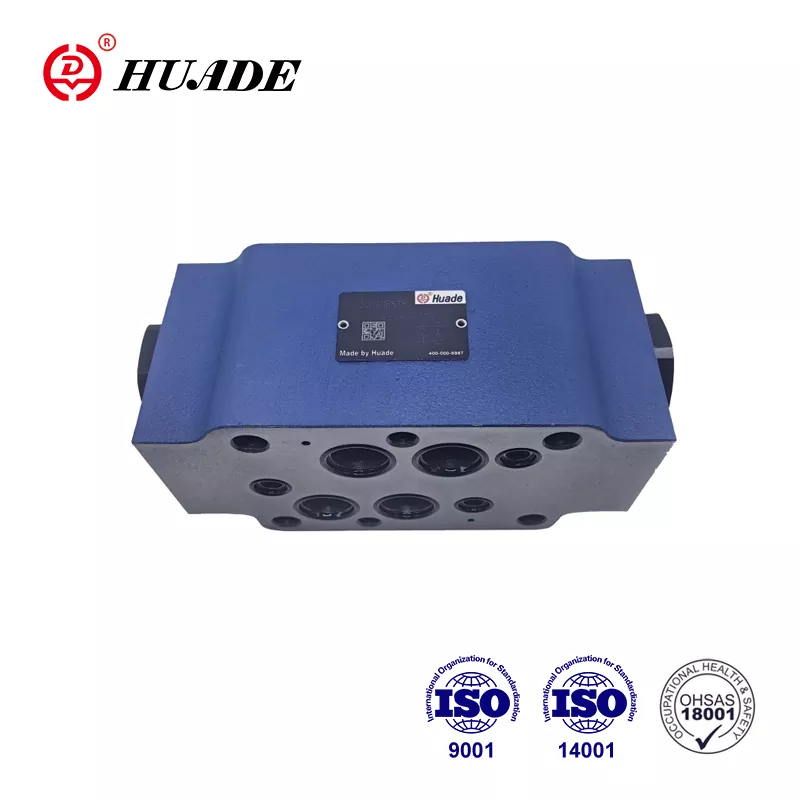

Vaihtoehtoiset valmistajat tuottavat yhteensopivia versioita takaiskuventtiilistä Sandwich Plate Z2S 10. Kiinalainen valmistaja Huade Hydraulic valmistaa HD Z2S 10 -sarjan, joka säilyttää saman CETOP 05 -kiinnityskuvion ja samanlaiset tekniset tiedot. Nämä vaihtoehdot maksavat tyypillisesti 25–35 prosenttia vähemmän kuin aidot Rexroth-tuotteet, ja niiden hinnat ovat noin 120–200 dollaria. Kompromissi sisältää vähemmän teknisiä asiakirjoja ja vähemmän kattavaa takuutukea.
Kun tilaat Z2S 10:n, tarkista täydellinen osanumero mukaan lukien sarjan nimi, halkeilupainekoodi ja tiivistemateriaalin tiedot. Täydellinen osanumero saattaa näyttää Z2S10-1-5X nykyisen 5X-sarjan 3 baarin murtumispaineventtiilille, jossa on NBR-tiivisteet. "/V":n lisääminen määrittää FKM-tiivisteet, kun taas estokokoonpano (A, B tai AB) näkyy aikaisemmin osanumerojärjestyksessä.
Asennusohjeet
Takaiskuventtiilin kerroslevyn Z2S 10 asentaminen vaatii huolellista huomiota kiinnityspinnan valmisteluun. Liitospinnan tulee saavuttaa Ra 0,8 maksimikarheus ja säilyttää tasaisuus 0,01 mm:n sisällä 100 mm pinnan pituutta kohti. Nämä tiedot eivät ole valinnaisia suosituksia. Karkeat tai vääntyneet asennuspinnat aiheuttavat O-renkaan vuotamisen, joka vaarantaa koko nollavuotoventtiilin käytön.
Z2S 10 käyttää tiettyjä O-rengaskokoja, jotka eroavat suuremmista Z2S-malleista. Pääportit A, B, P ja T vaativat O-renkaat, joiden ulkohalkaisija on 16 mm ja poikkileikkaus 2 mm. Ohjausportit X ja Y käyttävät pienempiä 8 mm x 1,5 mm O-renkaita. Varmista ennen asennusta, että sinulla on oikea O-rengassarja, koska väärän kokoinen käyttö takaa vuodot ja mahdolliset saastumisongelmat.
Vääntömomentit ovat tärkeitä sandwich-levyasennuksissa. Kiristä neljä M8-kiinnityspulttia 41 newtonmetriin diagonaalisen poikkisuuntaisen kuvion mukaisesti. Kaksi M5-apupulttia vaativat 8,8 newtonmetrin vääntömomentin. Alikiristys mahdollistaa vuodot ja mahdollisen venttiilin siirtymisen, kun taas ylikiristys voi vääntää alumiini- tai valurautaventtiilin rungon. Käytä aina kalibroitua momenttiavainta iskuavainten tai tuntuman perusteella arvioinnin sijaan.
Aseta takaiskuventtiilin kerroslevy Z2S 10 niin, että vaarnatapit ovat tarkasti kohdakkain asennussarjan tai alalevyn reikien kanssa. Nämä tapit estävät sivuttaisliikkeet, jotka voivat leikata O-renkaita painejaksojen aikana. Puhdista kaikki kiinnityspinnat huolellisesti ennen kokoamista poistaaksesi kaikki metallilastut, lika tai vanhat tiivistemateriaalit, jotka voivat vaarantaa tiivistyksen.
Kun olet kiinnittänyt kaikki pultit, täytä hydraulijärjestelmäsi puhtaalla nesteellä ja kierrä toimilaitteita useita kertoja ennen täyden työkuormituksen käyttämistä. Tämä sisäänajo poistaa jääneen ilman ja varmistaa, että Z2S 10 toimii oikein. Tarkkaile mahdollisia ulkoisia vuotoja O-renkaiden tiivisteiden ympärillä alkukäytön aikana. Ensimmäisen paineistuksen aikana ilmenevät pienet vuodot ovat usein merkki väärästä pultin kiristysmomentista tai pinnan kontaminaatiosta.
Järjestelmäintegraatioon liittyviä näkökohtia
Takaiskuventtiili Sandwich Plate Z2S 10 asennetaan tyypillisesti suuntasäätöventtiilin ja sen ohjaaman hydraulisen toimilaitteen väliin. Tämän sijoituksen ansiosta Z2S 10 voi tukkia toimilaitteen portit, kun suuntaventtiili siirtyy neutraaliasentoon. Ohjausportit kytkeytyvät suuntaventtiilin työportteihin niin, että mikä tahansa tahallinen virtaus suuntaventtiilin läpi avaa myös Z2S 10:n oikeaan suuntaan.
Kun liität Z2S 10:n pystysylinterisiin sovelluksiin, kuten nostopöytiin tai puristussylintereihin, kiinnitä huomiota ohjausportin putkistoon. Ohjauspaineen on voitettava sekä murtumispainejousi että mikä tahansa järjestelmäpaine, joka yrittää pakottaa venttiilin kiinni. Riittämätön ohjauspaine estää venttiiliä avautumasta, jolloin toimilaite lukittuu paikalleen, vaikka käsketisit liikettä.
Säiliöporttien liitännät vaativat erityistä huomiota Z2S 10:ssä. Y-pilottiportti kytkeytyy tyypillisesti säiliöön joko suoraan tai suuntaventtiilin säiliöaukon kautta. Tämän liitännän on saavutettava todellinen ilmanpaine, jotta venttiili sulkeutuu luotettavasti. Mahdollinen vastapaine säiliölinjassa voi estää venttiilin täydellisen sulkeutumisen, mikä johtaa ei-toivottuun toimilaitteen ajautumiseen.
Harkitse paineen alenemista takaiskuventtiilin kerroslevyn Z2S 10 kautta, kun määrität hydraulijärjestelmääsi. Hyvin toimiva Z2S 10:n painehäviö on alle 3 baaria suurimmalla nimellisvirtauksella vapaan virtauksen suunnassa. Tämä painehäviö vähentää toimilaitteeseen käytettävissä olevaa voimaa ja tuottaa lämpöä hydrauliöljyssäsi. Z2S 10:n ylimitoitus virtausvaatimuksillesi minimoi painehäviön ja parantaa järjestelmän tehokkuutta.
Useita Z2S 10 -venttiilejä voidaan pinota yhteen sandwich-levykokoonpanoissa useiden toimilaitteiden ohjaamiseksi kompaktista jakoputkesta. Tämä modulaarinen lähestymistapa yksinkertaistaa putkityötä ja vähentää tarvittavien erillisten venttiilin asennuspaikkojen määrää. Jokainen ylimääräinen venttiilikerros lisää kuitenkin pinon korkeutta ja lisää oikeaa asennusta vaativien O-rengastiivisteiden määrää.
Huoltovaatimukset
Takaiskuventtiili Sandwich Plate Z2S 10 tarvitsee suhteellisen vähän huoltoa, kun se toimii suunnitteluvaatimusten mukaisesti. Suunnittele tarkastukset kuuden tai kahdentoista kuukauden välein käyttöjaksostasi ja käyttöympäristöstäsi riippuen. Tarkista tarkastusten aikana, ettei O-renkaiden tiivisteiden ympärillä vuoda ulkoista öljyä, ja varmista, että toimilaitteet pitävät asentonsa oikein, kun suuntaventtiilit ovat keskellä.
Testaa pilotin toimintaa ohjaamalla toimilaitteen hidasta liikettä ja vahvistamalla tasainen, johdonmukainen liike. Nykivä tai epäröivä liike voi olla merkki siitä, että Z2S 10 ei avaudu kokonaan kontaminaatiosta tai riittämättömästä ohjauspaineesta johtuen. Mittaa ohjauspaine X- ja Y-porteista käyttöolosuhteissa varmistaaksesi, että se ylittää halkeilupaineen määrittelyn sekä mahdollisen kitkan ohjauspiirissä.
Vaihda O-rengastiivisteet 2–5 vuoden välein ennaltaehkäisevänä huoltona riippumatta siitä, havaitsetko vuotoja. NBR- ja FKM-tiivistemateriaalit kovettuvat vähitellen lämpökierron ja kemiallisen altistuksen seurauksena ajan myötä. Kovettuneet tiivisteet menettävät kykynsä mukautua pieniin pinnan epätasaisuuksiin, mikä mahdollistaa lopulta vuodon. Kun vaihdat tiivisteitä, tarkasta venttiilikopan ja istukan pinnat naarmujen, eroosion tai likaantumisen varalta.
Tarkkaile painehäviötä takaiskuventtiilin kerroslevyssä Z2S 10 normaalin käytön aikana. Kasvava paineen aleneminen ajan mittaan osoittaa likaantumisen kerääntymistä sisäkanaviin tai osittaisen tukkeutumisen lautaselementin. Älä jätä huomiotta asteittain nousevia painehäviöitä, koska ne osoittavat kehittyvistä ongelmista, jotka lopulta aiheuttavat täydellisen venttiilin epäonnistumisen.
Jos Z2S 10 ei vapautu, kun ohjauspaine on voimassa, varmista ensin riittävä esipaine venttiilin sisääntulossa. Estetyt tai rajoitetut pilottireitit aiheuttavat usein vapautusvirheitä. Tarkista, että säiliön liitännät todella saavuttavat ilmanpaineen ilman rajoituksia. Jos nämä piirit tarkastetaan oikein, mutta venttiili ei silti vapaudu, sisäinen kontaminaatio on todennäköisesti juuttunut lautasmekanismiin.
Täydellinen venttiilin vikaantuminen takavuotojen yhteydessä tarkoittaa, että venttiili tai istukka on vaurioitunut. Metallipartikkelit muualta järjestelmästäsi voivat uppoutua tiivistyspintoihin, mikä estää tiiviin sulkeutumisen. Vaihda tässä vaiheessa koko Z2S 10 -venttiili sen sijaan, että yrität tehdä kenttäkorjauksia. Kunnollisten tiivistyspintojen vaatima tarkkuustyöstö tekee kenttäkorjauksesta epäkäytännöllistä.
Koon 10 vaihtoehtojen vertailu
Parker Hannifin valmistaa pilottiohjattuja takaiskuventtiilejä, jotka ovat samankokoisia kuin Z2S 10. Parkerin CETOP 05 sandwich-venttiilit tarjoavat vertailukelpoiset tekniset tiedot ja hieman erilaiset sisäiset rakenteet. Niiden hinnoittelu vastaa yleensä Bosch Rexrothin tasoa, joten valintasi riippuu enemmän olemassa olevista järjestelmäkomponenteista ja jakelijasuhteista kuin kustannusnäkökohdista.
HYDAC valmistaa sandwich-levytakaiskuventtiilejä, jotka asennetaan ISO 4401-05 -kuvioihin, jotka vastaavat Z2S 10 -jalanjälkeä. HYDAC korostaa korroosionkestävyyttä ja tarjoaa vaihtoehtoja, joissa on esiavautumisominaisuudet, jotka vähentävät hydraulista iskua venttiilien vaihdon aikana. Niiden hinnat ovat noin 10–15 prosenttia korkeammat kuin Check Valve Sandwich Plate Z2S 10:n, mutta painepiikkeille herkät sovellukset voivat oikeuttaa palkkion.
Huade HD Z2S 10 edustaa Kiinassa valmistettua suoraa vaihtovaihtoehtoa. Huade säilyttää identtiset asennusmitat, porttimallit ja paineluokitukset samalla kun se myy huomattavasti halvemmalla. Monet käyttäjät ottavat Huade-venttiilejä menestyksekkäästi käyttöön kustannusherkissä sovelluksissa, joissa seisokkeilla on hallittavissa olevia seurauksia. Kriittiset turvajärjestelmät hyötyvät kuitenkin Bosch Rexrothin vakiintuneesta laatuhistoriasta ja kattavasta teknisestä tuesta.
Eaton Vickers valmistaa pilottitakaiskuventtiilejä, jotka on optimoitu suuremmille virtauksille. Jos sovelluksesi ylittää Z2S 10:n 80 litraa minuutissa, harkitse Vickersin vaihtoehtoja, jotka voivat tarjota paremmat virtausominaisuudet. Niiden kiinnityskuvioissa käytetään samanlaisia, mutta ei identtisiä mittoja, joten varmista yhteensopivuus ennen tilaamista.
Sun Hydraulics valmistaa patruunatyylisiä pilottiohjattuja takaiskuventtiilejä, jotka tarjoavat vaihtoehdon sandwich-levymalleille. Vaikka Sun-patruunat eivät ole suoria Z2S 10:n korvaajia, ne voivat saavuttaa samanlaisia toimintoja erilaisilla jakoputkimalleilla. Tämä vaihtoehto on järkevä ensisijaisesti uusille järjestelmämalleille eikä jälkiasennuksille.
Sarjavariaatiot ja osanumerot
Bosch Rexroth valmistaa takaiskuventtiilin kerroslevyä Z2S 10 useissa sarjanimikkeissä. 5X-sarja edustaa nykyistä tuotantoa NBR-tiivisteillä mineraaliöljysovelluksiin. Aiemmat sarjat, kuten 50 ja 60, näkyvät edelleen vanhoissa järjestelmissä, mutta uusissa asennuksissa tulisi määrittää 5X komponentteja parhaan osien saatavuuden varmistamiseksi tulevaisuudessa.
"V":n lisääminen osanumeroon määrittää FKM-tiivisteet standardin NBR:n sijaan. Esimerkiksi Z2S10-1-5X käyttää mineraaliöljytiivisteitä, kun taas Z2S10-1-5X/V käyttää FKM-tiivisteitä, jotka on mitoitettu fosfaattiestereille tai synteettisille nesteille. Tällä erolla on merkitystä sovelluksissa, kuten palonkestävässä hydrauliikassa tai järjestelmissä, joissa käytetään ympäristöystävällisiä biohajoavia öljyjä.
Estokonfiguraatio näkyy osanumerossa kirjainkoodina. "A" tarkoittaa estoa vain portissa A, "B" estää vain portin B ja "AB" estää molemmat portit. Useimmat sovellukset käyttävät AB-konfiguraatiota, koska se tarjoaa maksimaalisen joustavuuden erilaisille piirimalleille. Yksiporttinen lukitus palvelee erikoistarkoituksiin, kun tarvitset kiinni toimilaitteen vain toiselta puolelta.
Krakkauspaine näkyy numerokoodina: "1" tarkoittaa 3 baaria, "2" tarkoittaa 5 baaria, "3" tarkoittaa 7,5 baaria ja "4" tarkoittaa 10 baaria krakkauspainetta. Pienemmät halkeilupaineet antavat tiukemman hallinnan, mutta voivat sallia enemmän vastapainetta ennen istuinta. Korkeammat halkeilupaineet sietävät paremmin järjestelmän paineen vaihteluita, mutta vaativat enemmän ohjauspainetta avautuakseen.
Täydelliset osanumerot, kuten R900409844 tai R900481624, osoittavat tietyt Z2S 10 -kokoonpanot Bosch Rexrothin tilausjärjestelmässä. Käytä aina näitä täydellisiä osanumeroita tilattaessasi vaihtoja varmistaaksesi, että saat sovelluksellesi täsmälleen oikeanlaiset venttiilitiedot. Yleiset kuvaukset tai epätäydelliset osanumerot voivat johtaa virheellisten konfiguraatioiden vastaanottamiseen.
Yleisten ongelmien vianmääritys
Kun takaiskuventtiilin kerroslevy Z2S 10 ei kestä kuormaa ja sallii toimilaitteen ajautumisen, useita syitä on tutkittava. Varmista ensin, että ohjausportit eivät saa tahatonta painetta, joka avaa venttiilin. Ristikytketyt ohjausjohdot tai vuotavat suuntaventtiilit voivat kohdistaa tarpeeksi painetta Z2S 10:n avaamiseksi, vaikka odotat sen tukkeutuvan.
Tarkista, onko hydraulinesteessä likaa ottamalla öljynäyte ja analysoimalla siitä hiukkasten määrä. Jopa pienet hiukkaset, jotka eivät näy paljaalla silmällä, voivat estää asianmukaisen sulkemisen. Jos kontaminaatiotasot ylittävät ISO 4406 20/18/15 -vaatimukset, puhdista tai vaihda järjestelmän suodattimet ja harkitse hienomman suodatuksen lisäämistä ennen Z2S 10:tä.
Tarkista ulkoiset vuotokuviot huolellisesti. O-renkaan urien ympärillä olevat vuodot osoittavat joko vaurioituneita tiivisteitä, väärää pultin kiristysmomenttia tai vääntyneitä asennuspintoja. Öljyn tihkuminen itse venttiilirungosta viittaa sisäiseen vaurioon, joka vaatii täydellisen venttiilin vaihtamisen. Älä koskaan yritä korjata sisäisiä osia kentällä, koska vaadittu tarkkuus ylittää tyypillisen korjaamon kyvyt.
Jos Z2S 10 ei vapaudu, kun käytät ohjauspainetta, mittaa todellinen paine ohjausporteista X ja Y käytön aikana. Tarvitset halkeilupaineen määrittelyn ylittävän paineen sekä mahdollisen kitkan ohjauskanavissa. Riittämätön ohjauspaine on yleisin vapautushäiriöiden syy. Tarkista tukkeutuneiden ohjauslinjojen, alamittaisten ohjauskanavien tai riittämättömän paineen varalta suuntaventtiilistäsi.
Epätavallinen melu takaiskuventtiilin kerroslevystä Z2S 10 käytön aikana on yleensä merkki kavitaatiosta tai ilman mukana kulkeutumisesta. Varmista, että säiliön liitännät ylläpitävät oikeaa öljytasoa ja että imuletkut eivät johda ilmaa. Kavitaatiovauriot voivat nopeasti tuhota venttiilin istukan ja iskunpintoja, jolloin ne on vaihdettava kokonaan.
Tulevaisuuden kehitys
Hydraulijärjestelmän suunnittelu jatkuu kohti parempaa valvonta- ja diagnostiikkakykyä. Vaikka perustarkistusventtiilin kerroslevy Z2S 10 pysyy puhtaasti mekaanisena komponenttina, nykyaikaisissa järjestelmissä paineantureita ja asentoantureita integroidaan yhä useammin venttiilin jakotukiin. Nämä anturit antavat reaaliaikaista palautetta venttiilin toiminnasta ja järjestelmän kunnosta ilman, että Z2S 10:een itseensä tarvitsee tehdä muutoksia.
Siirtyminen sähköhydraulisiin järjestelmiin luo uusia sovelluksia pilottikäyttöisille takaiskuventtiileille. Sähkötoimilaitteet hoitavat tarkan paikantamisen, kun taas hydraulipiirit tarjoavat voimakasta varmuuskopiointia, ja Z2S 10 varmistaa hydrauliset asennot sähkökatkosten aikana. Tämä täydentävä suhde laajentaa kompaktien takaiskuventtiilien käyttötapauksia hybridivoimajärjestelmissä.
Ympäristömääräykset ohjaavat muutoksia hydraulinesteen koostumuksiin. Biohajoavat öljyt ja vähän myrkylliset vaihtoehdot kasvattavat markkinaosuuttaan erityisesti liikkuvissa laitteissa ja ympäristön kannalta herkissä paikoissa. Tulevat Z2S 10 -spesifikaatiot voivat sisältää tiivistemateriaaleja, jotka on optimoitu erityisesti näille uusille nestetyypeille nykyisten NBR- ja FKM-vaihtoehtojen lisäksi.
Mobiilihydrauliikassa miniatyrisointi jatkuu laitevalmistajien pyrkiessä painon vähentämiseen ja tehokkuuden parantamiseen. Z2S 10 palvelee jo nyt hyvin pienikokoisissa sovelluksissa, mutta jopa pienempiä versioita voi syntyä mikrohydraulisiin järjestelmiin robotiikassa ja tarkkuusvalmistuslaitteissa.
Valinnan tekeminen
Takaiskuventtiilin kerroslevyn Z2S 10 valitseminen alkaa maksimivirtaustarpeesi laskemisesta. Jos toimilaitteet tarvitsevat enemmän kuin 80 litraa minuutissa, suuremmat Z2S 16- tai Z2S 22 -mallit sopivat paremmin sovellukseesi. Alle 80 litraa minuutissa Z2S 10 tarjoaa optimaalisen suorituskyvyn kompaktissa paketissa.
Määritä seuraavaksi suurin käyttöpaineesi. Z2S 10:n 315 baarin luokitus kestää useimmat teollisuus- ja mobiililaitteet. Jos järjestelmäsi toimii alle 150 baarin paineessa, olet hyvin venttiilin suorituskyvyn sisällä. Järjestelmät, jotka lähestyvät tai ylittävät 250 baaria, vaativat huolellista huomiota kaikkiin järjestelmän osiin, mukaan lukien asianmukainen suodatus ja tiivisteiden huolto.
Harkitse asennustilan rajoituksia huolellisesti. Z2S 10 -sandwich-levy lisää pinon korkeutta 25 mm, ja kirjekuoren kokonaismitat ovat 162 mm x 57 mm. Varmista, että jakotukin tai venttiilin asennusalue sopii näihin mittoihin ja että hydrauliliitäntöjä ja huoltoa varten on riittävästi tilaa.
Nesteiden yhteensopivuus määrää tiivistemateriaalin valinnan. Tavalliset NBR-tiivisteet toimivat luotettavasti öljypohjaisten hydrauliöljyjen kanssa, jotka muodostavat suurimman osan teollisista ja liikkuvista sovelluksista. Fosfaattiesterinesteet, synteettinen hydrauliikka tai biohajoavat öljyt vaativat FKM-tiivisteet, jotka on määritelty lisäämällä V-merkintä osanumeroosi.
Budjettinäkökohdat vaikuttavat siihen, valitsetko aitoja Bosch Rexroth -komponentteja vai yhteensopivia vaihtoehtoja. Kriittiset turvallisuussovellukset, joissa venttiilin vikaantuminen voi aiheuttaa henkilövahinkoja tai merkittäviä omaisuusvahinkoja, oikeuttavat palkkion alkuperäisestä laitteesta. Vähemmän vaativat sovellukset saattavat hyväksyä kustannusoptimoituja vaihtoehtoja valmistajilta, kuten Huade, tinkimättä hyväksyttävästä luotettavuudesta.
Check Valve Sandwich Plate Z2S 10 tarjoaa todistettua suorituskykyä pienikokoisissa hydraulisovelluksissa. Sen luotettavan lukituksen, pilottiohjatun vapautuksen ja tilaa säästävän sandwich-levymuodon yhdistelmä tekee siitä sopivan liikkuviin laitteisiin, teollisuuskoneisiin ja erikoistuneisiin valmistusjärjestelmiin. Teknisten tietojen, asennusvaatimusten ja huoltotarpeiden ymmärtäminen auttaa sinua käyttämään tätä venttiiliä tehokkaasti hydraulipiireissäsi.
