Hydraulijärjestelmien kanssa työskennellessä virtaussuunnan säätö on turvallisuuden ja tehokkuuden kannalta välttämätöntä. Bosch Rexroth M-SR -patruunaventtiili toimii luotettavana takaiskuventtiilinä, joka sallii nesteen virtauksen yhteen suuntaan ja estää täysin vastavirtauksen. Tästä komponentista on tullut vakiovalinta teollisissa hydraulisovelluksissa sen kompaktin rakenteen ja vuotottoman suorituskyvyn ansiosta.
Mikä on M-SR-patruunaventtiili
M-SR-patruunaventtiili on kierrettävä hydraulinen takaiskuventtiili, jonka valmistaa Bosch Rexroth, yksi johtavista hydraulitekniikan yrityksistä. Tämä patruunan venttiili M-SR kuuluu 1X-sarjaan ja käyttää nesteen virtauksen säätelyyn käytettävää venttiiliä. Venttiili sopii suoraan jakotukkilohkoon, mikä säästää tilaa verrattuna perinteisiin putkiasennettaviin venttiileihin.
Perustoiminto on suoraviivainen. Kun hydraulineste työntyy venttiiliä vasten eteenpäin riittävällä paineella, säiliö avautuu ja päästää virtauksen. Kun painetta tulee päinvastaisesta suunnasta, hylsy tiivistyy tiiviisti istukkaa vasten estäen takaisinvirtauksen. Tämä metalli-metalli-tiiviste luo vuototiiviin suljin, joka ylläpitää järjestelmän painetta ilman, että se heikkenee ajan myötä.
Patruunaventtiiliä M-SR on kaksi asennustyyppiä: KE-kulmaventtiili 90 asteen virtausreittejä varten ja KD-inline-venttiili suorille virtausreiteille. Tämä joustavuus auttaa insinöörejä suunnittelemaan kompakteja hydraulipiirejä, jotka mahtuvat rajoitettuun tilaan.
Tekniset tiedot ja kokovalikoima
M-SR-patruunaventtiiliä on saatavana seitsemässä nimelliskokossa, NG 6 - NG 30. Kukin koko käsittelee erilaisia virtausnopeuksia ja paineita sovelluksen vaatimuksista riippuen.
Pienemmissä järjestelmissä NG 6 patruunaventtiili M-SR käsittelee virtauksia jopa 6 litraa minuutissa ja toimii jopa 420 baarin paineessa. Kun koko kasvaa, virtauskapasiteetti kasvaa merkittävästi. NG 10 -versio hallitsee 50 litraa minuutissa, kun taas NG 15 pystyy käsittelemään 120 litraa minuutissa. Suurin vakiokoko, NG 30, kestää jopa 400 litraa minuutissa, vaikka sen maksimipaine laskee 250 baariin.
Halkeilupaine, joka on venttiilin avaamiseen tarvittava vähimmäispaine, vaihtelee olennaisesti nollasta (jousittomissa versioissa) 5 baariin. Useimmissa sovelluksissa käytetään tavallista 0,5 baarin jousta, joka tarjoaa luotettavan tiivistyksen ja avautuu helposti, kun eteenpäinvirtaus alkaa. Korkeammat halkeilupaineet, kuten 1,5 baaria tai 3 baaria, ovat saatavilla järjestelmille, jotka tarvitsevat vahvempaa käänteistä tiivistysvoimaa.
Käyttölämpötila-alue riippuu tiivistemateriaalista. Normaalit NBR-tiivisteet toimivat negatiivisesta 30 celsiusasteesta positiiviseen 80 celsiusasteeseen. Korkeissa lämpötiloissa tai kemikaaleja kestävissä sovelluksissa FKM-tiivisteet laajentavat ylärajaa ja kaventavat hieman kylmää lämpötila-aluetta.
Patruunaventtiili M-SR toimii erilaisten hydraulinesteiden kanssa, mukaan lukien mineraaliöljyt, biohajoavat nesteet ja palonkestävät vaihtoehdot. Vesipohjaisia nesteitä käytettäessä käyttölämpötilan tulee olla alle 60 celsiusastetta tiivisteen pitkäikäisyyden ylläpitämiseksi.
Asennusvaatimukset ja asennustiedot
M-SR-patruunaventtiilin asentaminen edellyttää useiden mitta- ja pintaspesifikaatioiden huomioimista. Venttiilin rungon pituus vaihtelee koon mukaan, ja se vaihtelee 33,3 millimetristä NG 6:lle 83,3 millimetriin NG 30:lle negatiivisen toleranssin ollessa 0,1 millimetriä. Asennusontelo noudattaa ZN 10001 -standardia, mikä varmistaa yhteensopivuuden oikein suunniteltujen jakotukkilohkojen kanssa.
Jokainen koko vaatii erityisen kierretulpan ontelon tiivistämiseksi. Esimerkiksi NG 10 patruunaventtiili M-SR käyttää osanumeroa R913011603, jonka halkaisija on 18 millimetriä ja G 1/2 -putken kierre. NG 20 -versiossa käytetään suurempaa tulppaa, jossa on 30 millimetrin reikä ja G 1 -kierre. Nämä tulpat on öljyttävä kevyesti ennen asennusta, jotta estetään sakkautuminen ja varmistetaan asianmukainen tiivistys.
Pinnan viimeistely on tärkeää luotettavan toiminnan kannalta. Tiivistyspintojen karheusarvon tulee olla välillä Rz 8 - Rz 16. Venttiili voidaan asentaa mihin tahansa suuntaan, mutta ilmataskujen välttäminen piirissä auttaa estämään kavitaatiota ja melua.
Yli 350 baarin korkeapainesovelluksissa Loctite 243 -kierrelukitus lisää suojan tärinän aiheuttamaa löystymistä vastaan. Patruunaventtiili M-SR säilyttää nimellispainekapasiteettinsa, kun se on asennettu oikein oikeilla vääntömomenttiarvoilla.
Suorituskykyominaisuudet ja virtauskäyrät
M-SR-patruunan venttiilin käyttäytymisen eri olosuhteissa ymmärtäminen auttaa insinöörejä valitsemaan oikean koon ja jousen. Virtausnopeuden ja painehäviön välinen suhde noudattaa epälineaarista käyrää, joka vaihtelee venttiilin koon ja halkeilupaineasetuksen mukaan.
Esimerkkinä NG 15 patruunaventtiilistä M-SR, kun virtaa 100 litraa minuutissa 0,5 baarin jousella, painehäviö venttiilin yli on noin 0,8 baaria. Virtauksen kasvaessa painehäviö nousee nopeammin johtuen lisääntyneestä nopeudesta venttiiliaukon läpi. Nopeudella 120 litraa minuutissa painehäviö on noin 1,2 baaria.
Suuremmissa venttiileissä, kuten NG 30, painehäviö pysyy pienempänä vastaavilla virtausnopeuksilla suuremman virtausalueen vuoksi. Nopeudella 400 litraa minuutissa NG 30 patruunaventtiili M-SR näyttää noin 10 baarin painehäviön, mikä on hyväksyttävää useimmissa suurvirtauspiireissä.
Näissä suorituskykykäyrissä oletetaan HLP 46 -hydrauliöljyn käyttöä 40 celsiusasteessa. Viskositeettimuutokset vaikuttavat painehäviöön, jolloin paksummat nesteet luovat suuremman vastuksen. Venttiili käsittelee viskositeettia 2,8 - 500 neliömillimetriä sekunnissa, vaikka tyypillisen alueen ulkopuolella oleva suorituskyky on tarkistettava tietyissä sovelluksissa.
Käänteinen tiivistyskyky on käytännössä täydellinen. Kun paine vaikuttaa sulkemissuuntaa vastaan, hylsy istuu tukevasti ja estää vuodon. Tämä tiiviysominaisuus tekee patruunaventtiilistä M-SR sopivan pitämään paineen sylintereissä tai estämään vastavirtauksen pumppupiireissä.
Yleiset sovellukset ja käyttötapaukset
M-SR-patruunaventtiiliä käytetään monilla teollisuudenaloilla, joilla vaaditaan luotettavaa takaiskuventtiilitoimintoa. Autoteollisuudessa nämä venttiilit suojaavat vaihteiston testitelineitä ja jarrujärjestelmän piirejä. Tyypillisessä asennuksessa voidaan käyttää NG 20 patruunaventtiiliä M-SR 200 litraa minuutissa virtaavassa vaihteiston testipiirissä, jossa takaisinvirtauksen estäminen varmistaa tarkat testitulokset ja suojaa kalliita laitteita.
Pakkauskoneet luottavat sylinterin tarkaan sijoitteluun, ja patruunaventtiili M-SR estää kuorman ajautumisen estämällä vastavirtauksen suuntaventtiilin keskipisteessä. Tämä sovellus käyttää usein pienempiä kokoja, kuten NG 10 tai NG 15, jotka on sovitettu sylinterin virtausvaatimuksiin.
Lääketieteelliset ja farmaseuttiset laitteet vaativat puhdasta toimintaa ilman kontaminaatioriskejä. M-SR-venttiilin suljettu patruunarakenne eliminoi ulkoiset vuotoreitit, jotka voivat aiheuttaa epäpuhtauksia. Nämä järjestelmät toimivat tyypillisesti kohtuullisilla paineilla, joissa 420 baarin luokitus tarjoaa runsaasti turvamarginaalia.
Teolliset työstökoneet käyttävät patruunaventtiiliä M-SR pumpun ohituspiireissä ja sylinterin kuormanpidätyssovelluksissa. Kompakti asennus säästää paneelitilaa ja tarjoaa luotettavaa suorituskykyä vaativissa tuotantoympäristöissä. Rakennuslaitteet ja tuuliturbiinien nousun säätöjärjestelmät sisältävät myös nämä venttiilit niiden vankan korkeapainekyvyn vuoksi.
M-SR:n patruunaventtiilin monipuolisuus johtuu sen yksinkertaisesta käytöstä ja laajasta kokovalikoimasta. Insinöörit voivat määrittää tarkan koon, halkeilupaineen ja tiivistemateriaalin yhdistelmän vastaamaan heidän erityisvaatimuksiaan.
Huoltonäkökohdat ja käyttöikä
Yksi M-SR-patruunaventtiilin etu on sen pitkä käyttöikä vähäisellä huollolla. Bosch Rexroth arvioi, että keskimääräinen aika vaaralliseen vikaantumisaika on 150 vuotta normaaleissa käyttöolosuhteissa, mikä tarkoittaa käytännössä huoltovapaata toimintaa useimmissa asennuksissa.
Pääasiallinen huoltovaatimus on nesteen asianmukaisen puhtauden ylläpitäminen. Venttiili vaatii 20 mikrometrin tai hienomman suodatuksen estämään hiukkaskontaminaation, joka voi vahingoittaa tiivistepintoja. ISO 4406 -puhtaustason 20/18/15 noudattaminen varmistaa luotettavan toiminnan ja maksimaalisen käyttöiän.
Ontelon tiivistävää kierretulppaa pidetään kuluvana osana, vaikka vaihtoa tarvitaan harvoin, ellei venttiiliä irroteta ja asenneta uudelleen useita kertoja. Vaihtotulpat ovat saatavilla erikseen käyttäen samoja osanumeroita, jotka on lueteltu alkuperäisessä asennuksessa.
Käytettäessä patruunaventtiiliä M-SR ankarissa ympäristöissä, joissa on korkeita lämpötiloja, aggressiivisia nesteitä tai voimakasta kontaminaatiota, tarkastusvälejä tulee lyhentää vakio-oletuksesta. Ulkoisten vuotojen tarkkailu kierretulpan ympärillä ja järjestelmän paineen säännöllinen tarkistaminen auttaa havaitsemaan mahdolliset ongelmat ennen vikaa.
Suljettu patruunarakenne suojaa sisäisiä komponentteja ympäristöaltistukselta, mikä edistää erinomaista luotettavuusennätystä. Toisin kuin ulkoiset takaiskuventtiilit, jotka voivat kärsiä korroosiosta tai fyysisistä vaurioista, M-SR-venttiili on suojattu jakotukin lohkon sisällä.
Vaihtoehtojen ja yhteensopivien tuotteiden vertailu
Vaikka Bosch Rexroth M-SR -patruunaventtiili asettaa korkean paineen takaiskuventtiilin suorituskyvyn standardin, markkinoilla on useita vaihtoehtoja. Erojen ymmärtäminen auttaa hankintapäätöksissä ja yhteensopivuuskysymyksissä.
Hydac tarjoaa CSBN-sarjan patruunan takaiskuventtiilejä, joissa on samanlainen ruuvattava asennus, mutta tyypillisesti mitoitettu 350 baariin 420 baarin sijaan. Nämä venttiilit maksavat hieman vähemmän ja tarjoavat samalla vertailukelpoisen suorituskyvyn sovelluksissa, jotka eivät vaadi täyttä paineluokitusta. Parker valmistaa D1VW-sarjaa, joka sisältää elektronisia valvontavaihtoehtoja järjestelmille, jotka tarvitsevat palautetta venttiilin tilasta.

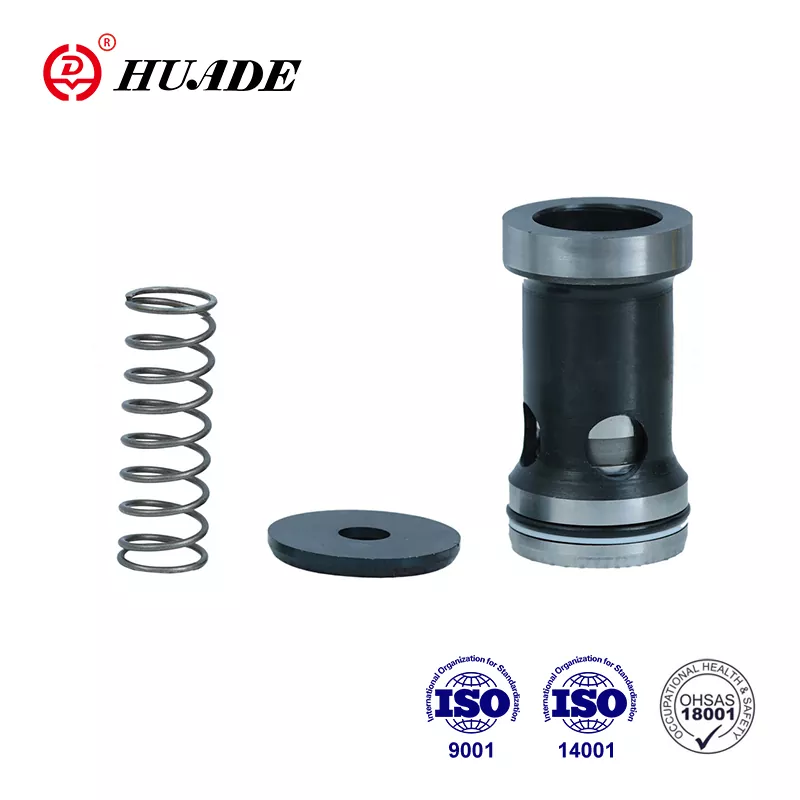

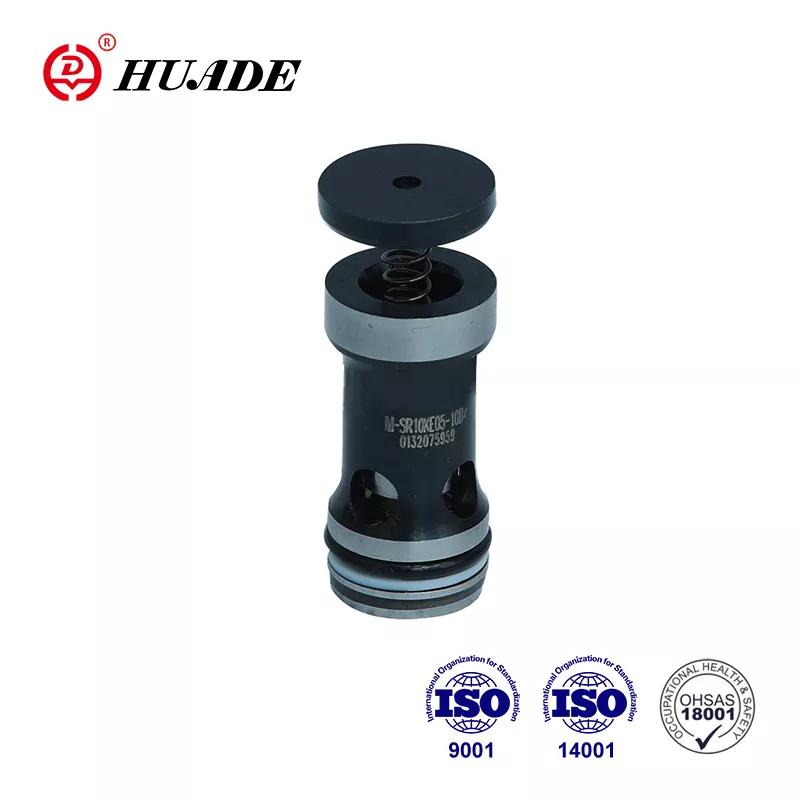

Useat valmistajat Kiinassa valmistavat patruunaventtiilejä, jotka ovat yhteensopivia M-SR:n vaatimusten kanssa. Yritykset, kuten Huade ja Hengli, valmistavat venttiileitä, jotka vastaavat mitta- ja suorituskykyominaisuuksia halvemmalla. Nämä vaihtoehdot voivat toimia hyvin ei-kriittisissä sovelluksissa tai joissa budjettirajoitukset ovat merkittäviä. Tärkeintä on varmistaa, että valmistaja ylläpitää asianmukaista laadunvalvontaa ja toimittaa ISO-sertifiointiasiakirjat.
Kun valitset alkuperäisen Bosch Rexroth patruunaventtiilin M-SR ja yhteensopivien vaihtoehtojen välillä, ota huomioon sovelluksen kriittisyys, vaaditut sertifiointitasot ja paikallisen tuen saatavuus. Kriittisten järjestelmien, jotka eivät siedä vikaa, tulee käyttää alkuperäisiä laitteita. Vähemmän vaativissa sovelluksissa voidaan hyväksyä yhteensopivia tuotteita kustannusten vähentämiseksi.
Mistä ostaa ja hintatiedot
M-SR-patruunaventtiili on saatavana useiden kanavien kautta sijainnistasi ja määrävaatimuksistasi riippuen. Bosch Rexrothilla on virallinen verkkokauppa osoitteessa [store.boschrexroth.com](http://store.boschrexroth.com/), jonne vakiokokoonpanot toimitetaan yhdestä kolmeen päivään. Osanumerot noudattavat tiettyä muotoa, kuten R900350797 NG 30 KE -kulmaventtiilille, jossa on 0,5 baarin jousi.
Valtuutetut jakelijat, kuten BuyRexroth, tarjoavat patruunaventtiilille M-SR läpinäkyvän hinnoittelun ja maailmanlaajuiset toimitusvaihtoehdot. Nämä jakelijat varastoivat tyypillisesti tavallisia kokoja ja voivat tilata erikoiskokoonpanoja suoraan tehtaalta. Vakioosien toimitusajat ovat yleensä lyhyitä, kun taas mukautetut tekniset tiedot saattavat vaatia useita viikkoja.
Hinta vaihtelee huomattavasti venttiilin koon ja kokoonpanon mukaan. Pienemmät koot, kuten NG 6, maksavat tyypillisesti 50–80 dollaria, kun taas suuret NG 30 -venttiilit voivat nousta 200 dollariin tai enemmän. Yhteensopivat kiinalaisten valmistajien vaihtoehdot voivat hinnoitella 20–40 prosenttia alhaisemmat hinnat, vaikka vähimmäistilausmäärät voivat olla suurempia kuin pienissä projekteissa.
Erikoissovelluksissa, jotka vaativat FKM-tiivisteitä tai epätyypillisiä murtumispaineita, tarjouksen pyytäminen suoraan jälleenmyyjiltä tai valmistajalta tuottaa usein parhaan tuloksen. Tekninen tuki voi auttaa varmistamaan, että valittu patruunaventtiilin M-SR-kokoonpano vastaa sovelluksen vaatimuksia ennen ostamista.
Järjestelmäintegraation suunnittelunäkökohdat
M-SR-patruunaventtiilin integroiminen hydraulijärjestelmään vaatii huolellista huomiota jakotukin suunnitteluun ja piirien järjestelyyn. Venttiili asennetaan vakioonteloon, joka on koneistettava tarkkoihin mittoihin. Työskentely ZN 10001 -standardia noudattavien jakoputkitoimittajien kanssa varmistaa oikean istuvuuden ja suorituskyvyn.
Patruunaventtiilin M-SR läpivirtaussuunnan on oltava piirin rakenteen mukainen. Venttiilin rungossa oleva nuoli tai luettelosymboli ilmaisee vapaan virtauksen suunnan. Venttiilin asentaminen taaksepäin estää kaiken virtauksen, joten tarkistaminen asennuksen aikana on tärkeää. Jotkut insinöörit merkitsevät jakotukin lohkon virtaussuuntanuolilla asennusvirheiden estämiseksi.
Painehäviölaskelmien tulee ottaa huomioon venttiilin ominaisuudet odotettavissa olevilla virtausnopeuksilla. Vaikka painehäviö patruunaventtiilin M-SR kautta on tyypillisesti pieni muihin piirirajoituksiin verrattuna, suurivirtaussovellukset hyötyvät seuraavaksi suuremman koon valitsemisesta energiahäviön ja lämmöntuotannon minimoimiseksi.
Halkeilupaineen valinta vaikuttaa sekä eteenpäinvirtauksen vastukseen että vastasuuntaiseen tiivistysvoimaan. Sovelluksissa, jotka tarvitsevat minimaalista eteenpäinvastusta, tulee käyttää pienempiä murtumispaineita, kuten 0,2 baaria, tai jopa jousitonta versiota. Järjestelmät, joiden on säilytettävä painetta vaihtelevia kuormia vastaan, hyötyvät korkeammista halkeilupaineista, jotka tarjoavat vahvemman tiivistyksen.
Lämpötilasyklit ja nesteiden yhteensopivuus tulee varmistaa suunnitteluvaiheessa. Jos järjestelmä näkee äärimmäisiä lämpötiloja tai käyttää erikoisnesteitä, tiivistemateriaalin yhteensopivuuden varmistaminen estää ennenaikaisen vian. FKM-tiivistevaihtoehto laajentaa kemikaalien kestävyyttä sovelluksissa, joissa käytetään aggressiivisia lisäaineita tai korkeita lämpötiloja.
Johtopäätös
Bosch Rexroth M-SR -patruunaventtiili tarjoaa luotettavan takaiskuventtiilitoiminnon kompaktissa paketissa, joka sopii korkeapaineisiin hydraulijärjestelmiin. Sen ruuvattava patruunarakenne yksinkertaistaa asennusta ja eliminoi ulkoiset vuotoreitit. Kokovalikoima NG 6:sta NG 30:een kattaa virtausvaatimukset pienistä sylintereistä suuriin teollisuuspiireihin.
Oikean patruunaventtiilin M-SR-konfiguraation valintaan kuuluu venttiilin koon sovittaminen virtausvaatimuksiin, sopivan halkeilupaineen valinta sovellukseen ja tiivisteen yhteensopivuuden varmistaminen käyttöolosuhteiden kanssa. Erinomainen käyttöikä ja vähäiset huoltovaatimukset tekevät tästä venttiilistä kustannustehokkaan valinnan koko järjestelmän elinkaaren ajan.
Olipa kyseessä uuden hydraulipiirin suunnittelu tai olemassa olevien komponenttien vaihtaminen, M-SR-patruunaventtiilin ominaisuuksien ja asennusvaatimusten ymmärtäminen auttaa varmistamaan onnistuneen toteutuksen. Laaja saatavuus ja laaja käyttöhistoria antavat luottamusta tämän todistetun hydraulikomponentin määrittelyyn.
