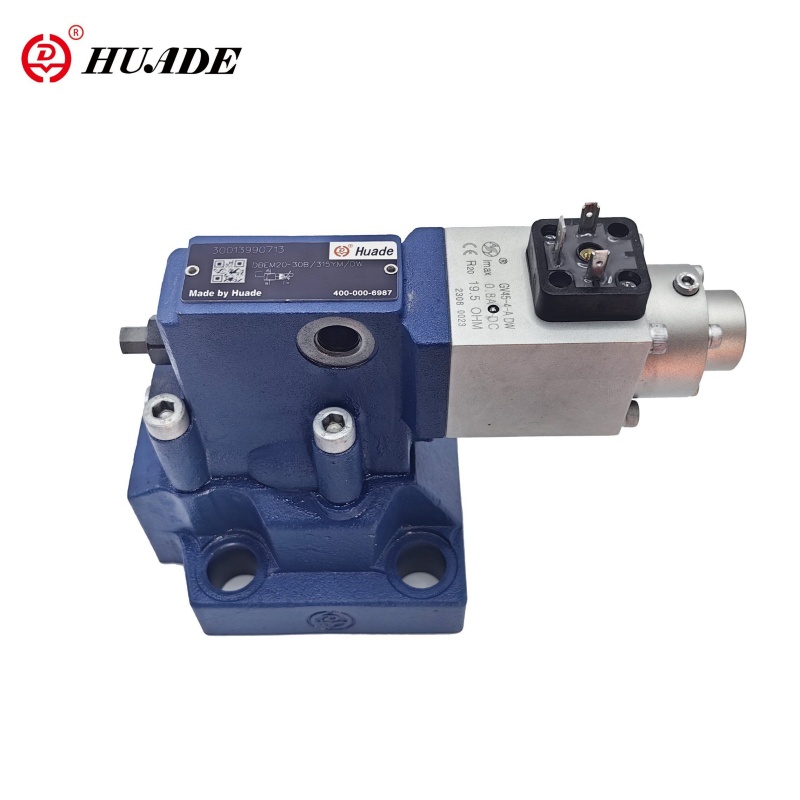

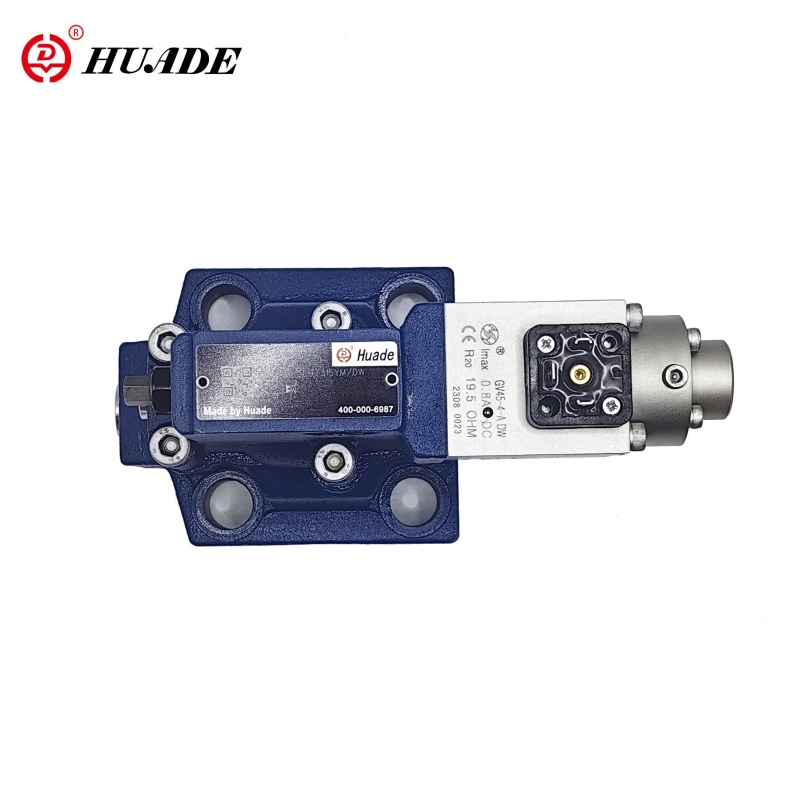

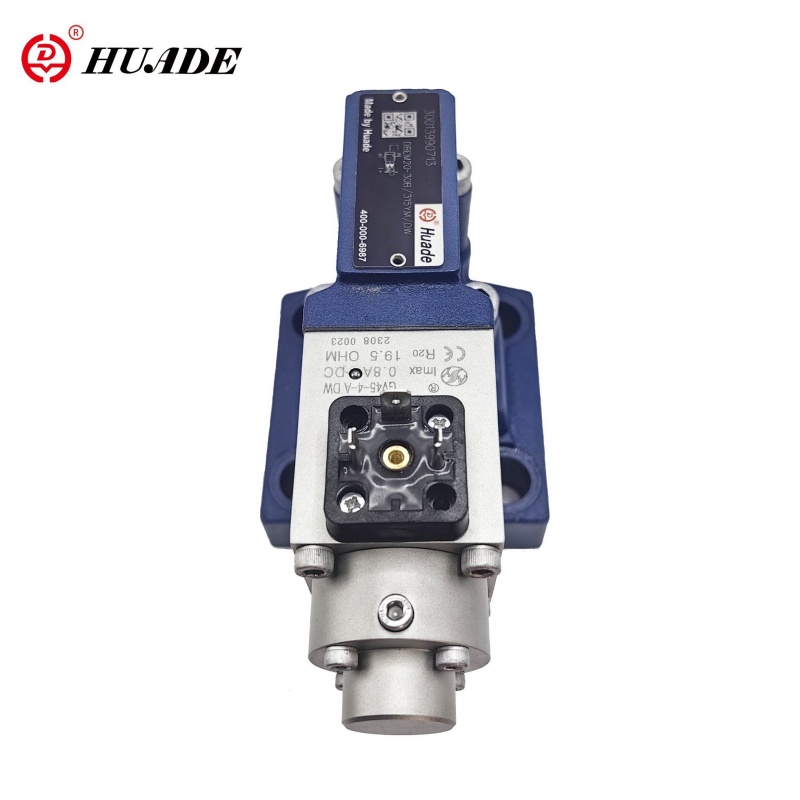

Suhteellinen paineenalennusventtiili DBEM
Pilottitoimenpiteinen suhteellisen helpotusventtiilin DBEM on pilottitoimenpideventtiili, joka on varustettu integroidulla elektronisella komponentilla (OBE). Sitä käytetään ensisijaisesti hydraulijärjestelmien työpaineen rajoittamiseen ja järjestelmän paineen säätämisen vartiottoman säätämisen sähköisten ohjaussignaalien kautta. Tässä suhteellisessa venttiilissä on tarkkoja ohjausominaisuuksia, vakaa paine ja hyvä dynaaminen vaste, joten se käytetään laajasti erilaisissa hydraulijärjestelmissä, jotka vaativat tarkkaa paineenhallintaa.
Suhteellisen paineenalennusventtiilin dbem -tuoteparametri
| Hydraulinen tieto | ||||
| Max. | 31.5 | |||
| Paluupaine (MPA) | Portti y, erillinen ja nollapaineessa säiliöön | |||
| Enintään asetettava paine (MPA) | 5. 10. 20. 31,5 Sama kuin painevaihe | |||
| Min. asetettava paine (MPA) | Katso ominaiskäyrät | |||
| Enintään Paineturvallisuus (MPA) | asetettava paine | |||
| 5 | 10 | 20 | 31.5 | |
| 1-62 | 1–122 | 1 - 222 | 1–342 | |
| Enintään virtaus (l/min) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Pilottivirta (l/min) | 0,7 - 2 | |||
| Lineaarisuus (%) | ± 3,5 | |||
| Toistettavuus (%) | <± 2 | |||
| Tyypillinen variaatio (%) | <± 2 Max. paine | |||
| Hystereesi (%) | Max. | |||
| Kytkentäaika | 30-150 | |||
| Paineeneste | Mineraaliöljy (NBR -tiivisteelle), fosfaattiesteri (FPM -tiivisteelle) | |||
| Viskositeettialue (MM2/S) | 2,8 - 380 | |||
| Paineenesteen lämpötila -alue (℃) | -20 -+70 | |||
| Saastumisaste (μm) | ≤20 (suositus 10) | |||
| Sähköinen tekninen tieto | |
| Vahvistin | VT-200G40, joka toimitetaan venttiilin kanssa yhdessä |
| Toimitusjännite | DC |
| Min.Control Virta (A) | 0.1 |
| Max.Control Currenl (A) | 0.8 |
| Kelan vastus （ω） | Kylmäarvo 20 ℃ on 19,5; Max.WAM -arvo on 28,8 |
| Paineenesteen lämpötila -alue (℃) | +50 |
| Työtila | Jatkaa |
| Venttiilisuojaus | IP65 |
| Sähköyhteydet | pistoke |
Ominaisuudet:
▶ jakoasennukseen
▶ Koteloitu lohkoon
E
▶ Venttiili ja elektroninen ohjaus muodostavat yhden lähteen
Sovellus:
Pilottitoimenpiteistä suhteellista helpotusventtiilin DBEM: tä käytetään laajasti erilaisissa hydraulijärjestelmissä, jotka vaativat tarkkaa paineenhallintaa, kuten injektiomuovauskoneita, suulakkeita ja hydraulisia puristimia. Näissä sovelluksissa DBEM -venttiili varmistaa hydraulijärjestelmän vakaan toiminnan ja parantaa tuotannon tehokkuutta.
Nämä venttiilit koostuvat pohjimmiltaan pilottinohjausventtiilistä (1) suhteellisella solenoidilla (2) ja pääventtiilillä (3) pääkelo -insertillä (4).
Kirjoita DBE:
Paineen säätäminen on komentoarvo riippuvainen suhteellisen solenoidin kautta (2). Port A: n paine toimii pääpuun alapuolella (4). Samanaikaisesti tämä paine toimii pääkelan (4) jousikuormitetulle puolelle aukkojen (5) kautta. Hydraulinen voima vaikuttaa Pilot -poppettiin (6). Kun hydraulinen voima tulee solenoidivoima, ohjaaja Poppet (6) aukeaa. Koska pilottiöljy voi nyt virtaa säiliöön sataman Y: n kautta, pääpuistossa tapahtuu painehäviö, joka toimii pääkeloon ja nostaa sen paluujousen voimaa vastaan. Yhteys A: sta B: hen avattiin, eikä painetta nouse enää
Tyyppi DBEM:
Valinnaisesti venttiili voidaan toimittaa ylimääräisellä jousikuormitetulla pilottihallintaventtiilillä maksimaalisen paineen turvallisuuden saavuttamiseksi (redundantti paineturvallisuus)
Rakenne Suhteellinen paineenalennusventtiili DBEM
