Mikä on takaiskuventtiili?

2025-07-03

Oletko koskaan miettinyt, kuinka vesi virtaa vain yhteen suuntaan putkien läpi? Tai miksi ilma ei virtaa taaksepäin tietyissä järjestelmissä? Vastaus on yksinkertaisessa, mutta loistavassa laitteessa, nimeltään takaiskuventtiili. Tutkitaan, mitkä tarkistusventtiilit ovat, miten ne toimivat ja miksi ne ovat niin tärkeitä jokapäiväisessä elämässämme.

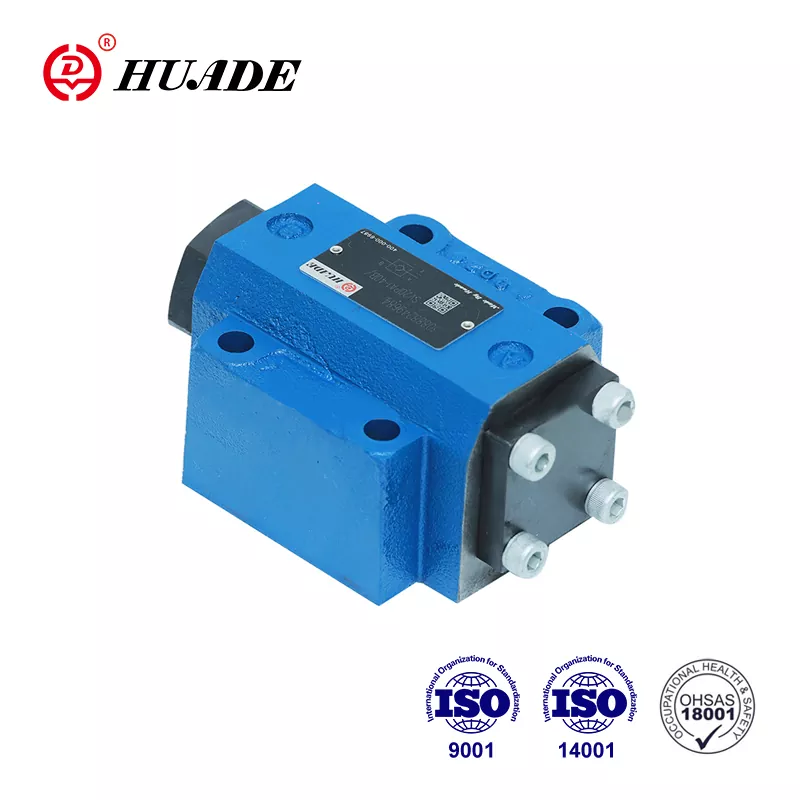

Mikä on takaiskuventtiili?

Tarkoitusventtiili on mekaaninen laite, jonka avulla nesteet (kuten vesi, ilma tai öljy) virtaavat vain yhteen suuntaan. Ajattele sitä kuin yksisuuntainen ovi nesteille ja kaasuille. Aivan kuin jousen ovi sulkeutuu automaattisesti sen jälkeen, kun olet käynyt läpi sen läpi, takaiskuventtiili sulkeutuu automaattisesti, kun neste yrittää virtata taaksepäin.

Taustaventtiilit tunnetaan myös muilla nimillä:

Ei-paluuventtiili
Yksisuuntainen venttiili
Takavirta -estäjä

Nämä venttiilit on suunniteltu suojaamaan laitteita, pitämään järjestelmät sujuvasti ja estävät vaarallisten tilanteiden tapahtumisen.

Miksi tarkistusventtiilit ovat tärkeitä?

Taustaventtiilit palvelevat useita kriittisiä tarkoituksia:

Laitteiden suojaus:Ne estävät kalliiden pumppujen ja muiden koneiden vaurioitumisen käänteisen virtauksen kautta
Turvallisuus:Ne lopettavat vaarallisen takavirtauksen, joka voi aiheuttaa räjähdyksiä tai saastumista
Järjestelmän tehokkuus:Ne auttavat ylläpitämään oikeaa painetta ja virtausta putkistojärjestelmissä
Kustannussäästö:Ne estävät kalliit korjaukset ja järjestelmän viat

Kuinka tarkistusventtiilit toimivat?

Taustaventtiilit toimivat yksinkertaisella periaatteella, jota kutsutaan paine -erotukseksi. Näin se toimii:

Eteenpäinvirta (normaali toiminta)

Kun nestepaine ylävirtaan (sisääntulon puoli) on riittävän vahva, se työntyy tiivistyselementin nimisen venttiilin sisällä olevaa liikkuvaa osaa vasten. Tämä voi olla levy, pallo tai mäntä. Kun paine saavuttaa tietyn tason (nimeltään halkeuspaine), tiivistyselementti siirtyy pois venttiilin istuimesta, jolloin neste voi virtata läpi.

Käänteisen virtauksen ehkäisy

Kun ylävirran paine laskee tai käänteinen paine kasvaa, tiivistyselementti palaa automaattisesti venttiilin istuimeen estäen mikä tahansa taaksepäin kulkeva virtaus. Tämä tapahtuu:

Painovoima(tiivistyselementin paino)
Kevään voima(jousi työntää elementin kiinni)
Vastapainopalke(Käänteinen virtauspaine työntää sen kiinni)

Avainkomponentit

Jokaisella takaiskuventtiilillä on nämä pääosat:

Venttiilin runko:Putkiin liittyvä ulkokuori
Venttiilin istuin:Pinta, jossa tiivistyselementti lepää suljettuna
Tiivistyselementti:Liikkuva osa (levy, pallo tai mäntä), joka avautuu ja sulkeutuu
Kevät(valinnainen): auttaa sulkemaan venttiili nopeasti
Sarana tai kääntö(tietyissä tyypeissä): Mahdollistaa tiivistyselementin kääntymisen

Tärkeysventtiilien tyypit

Tarkastusventtiilejä on useita, joista kukin on suunniteltu tiettyihin sovelluksiin. Katsotaanpa yleisimpiä:

Kello 1. Kääntöventtiili

Kuinka se toimii:Saranoitu levy kääntyy auki, kun neste virtaa eteenpäin ja heilahti, kun virtaus pysähtyy tai kääntyy.

Edut:

Matala paineen pudotus (ei vastusta virtausta paljon)
Pystyy käsittelemään korkeita virtausnopeuksia
Toimii hyvin kiinteitä aineita sisältävän nesteiden kanssa
Suhteellisen edullinen
Alhainen huolto

Haitat:

Voi aiheuttaa vesivasaraa (äkilliset painepiikit)
Sulkeutuu hitaasti
On asennettava oikeaan asentoon (suunta -asiat)
Ei hyvä järjestelmille, joilla on sykkivä virtaus

Yleiset käytöt:Vedenkäsittelylaitokset, öljyputket, suuret teollisuusjärjestelmät

2. Nosta takaiskuventtiili

Kuinka se toimii:Levy tai mäntä nostaa suoraan istuimelta ylöspäin, kun neste virtaa eteenpäin ja putoaa takaisin alas, kun virtaus pysähtyy.

Alatyypit:

Männän takaventtiili:Käyttää lieriömäistä mäntää
Pallo -takaiskuventtiili:Käyttää palloa tiivistyselementtinä

Edut:

Erittäin luotettava tiivistys
Kestävä ja kestävä
Käsittelee korkeaa painetta ja lämpötilaa hyvin
Hyvä järjestelmille, joilla on muuttuvia virtauskuvioita

Haitat:

Korkeampi painehäviö kuin kääntöventtiilit
Voi tukkia roskia helposti
Voi aiheuttaa vesivasaraa
Asennusasento on kriittinen

Yleiset käytöt:Höyryjärjestelmät, korkeapainevesilinjat, hydrauliset laitteet

3. Kaksilevy (perhonen) takaiskuventtiili

Kuinka se toimii:Kaksi puolipyöreä levy on saranoitu keskellä. Ne avautuvat ulos eteenpäin eteenpäin ja lähellä käänteistä virtausta tai jousia.

Edut:

Kompakti ja kevyt muotoilu
Matala virtauskestävyys
Sulkeutuu nopeasti
Pystyy käsittelemään erityyppisiä nesteitä
Vie vähemmän tilaa

Haitat:

Voi aiheuttaa vesivasaraa
Rajoitettu virtauskyky verrattuna kääntöventtiileihin
Vaaditaan korkeampi avauspaine

Yleiset käytöt:LVI -järjestelmät, vesihuoltojärjestelmät, tiukat tilat, joissa koko on merkitystä

4. Muut tärkeät tyypit

Pysäytä tarkistusventtiili:Yhdistää takaiskuventtiili manuaalisella sulkeutumisventtiilillä. Voit sulkea sen manuaalisesti huolto- tai hätätilanteisiin.
Jousikuormitettu takaiskuventtiili:Käytä jousia auttamaan venttiiliä nopeasti. Toimii missä tahansa asennusasennossa ja reagoi nopeasti virtausmuutoksiin.
Kiekkojen takaiskuventtiili:Erittäin ohut muotoilu, joka sopii putkilaippojen väliin. Vähentää vesivasaraa ja säästää tilaa.
Kalvon tarkistusventtiili:Käyttää joustavaa kumi- tai muovikalvoa jäykän levyn sijasta. Eliminoi vesivasaran kokonaan ja toimii hyvin matalapainejärjestelmissä.

Takuventtiilisovellukset eri toimialoilla

Taustaventtiilejä käytetään kaikkialla, massiivisista teollisuuslaitoksista kodinkoneihisi. Tutkitaan, mistä saatat löytää ne:

Öljy- ja kaasuteollisuus

Öljyn ja kaasun toiminnassa takaiskuventtiilit estävät vaarallisen takavirtauksen:

Putkilinjat, jotka kantavat raakaöljyä tai maakaasua
Kaivopäät, joissa öljy uutetaan
Varastosäiliöt ja jalostamot
Pumppuasemat

Nämä venttiilit suojaavat kalliita laitteita ja estävät ympäristökatastrofeja, kuten öljyvuotoja.

Vesi- ja jätevedenkäsittely

Kunnan vesijärjestelmät käyttävät tarkistusventtiilejä:

Estää saastuneen veden virtaavan takaisin puhtaisiin vesivarantoihin
Suojaa vesipumppuja vaurioilta
Pidä oikea paine koko järjestelmässä
Käsittele vettä, joka sisältää kiinteitä aineita ja roskia

LVI -järjestelmät

Lämmitys-, tuuletus- ja ilmastointijärjestelmissä, tarkistusventtiilit:

Varmista, että kuuma vesi virtaa oikeaan suuntaan
Estä laitevaurioita
Ylläpidä järjestelmän tehokkuutta
Työskentele tiukkoissa tiloissa, joissa tarvitaan kompakteja venttiilejä

Voimalaitokset ja kattilat

Sähköntuotantolaitokset käyttävät tarkistusventtiilejä:

Suojaa höyryturbiineja takaisinvirtaukselta
Ohjata veden virtaus kattilajärjestelmissä
Varmista korkeapaineisten höyrylinjojen turvallinen käyttö
Tarjoa manuaalinen hallinta tarvittaessa (lopeta tarkistusventtiilit)

Jokapäiväinen sovellus

Sinulla on todennäköisesti kodin tarkistusventtiilit juuri nyt:

Astianpesukoneet:Estää likaisen veden virtaamasta takaisin puhtaisiin vesilinjoihin
Ilmapatjat:Pidä ilmaa pakenemasta, kun irrotat pumpun
Kastelujärjestelmät:Varmista, että vesi virtaa vain kasveihin, ei takaisin lähteeseen
Sump -pumput:Estää pumpattua vettä virtaamasta takaisin kellariin

Kuinka valita oikea takaiskuventtiili

Oikean takaiskuventtiilin valitseminen riippuu useista tärkeistä tekijöistä:

1. Nesteen ominaisuudet

Nesteen tyyppi:Onko se vettä, öljyä, kaasua, höyryä vai jotain hiukkasilla?

Swing -venttiilit toimivat hyvin kiinteiden aineiden sisältävien nesteiden kanssa
Palloventtiilit ovat hyviä paksuille (viskoosille) nesteille
Nosta venttiilit toimivat parhaiten puhtailla nesteillä

Lämpötila:Varmista, että venttiilimateriaalit voivat käsitellä nesteen lämpötilaa

Muoviventtiilit kohtalaisten lämpötilojen suhteen
Korkeiden lämpötilojen metalliventtiilit
Erityiset materiaalit äärtiolosuhteisiin

Syövyttävyys:Valitse nestettäsi vaurioituvat materiaalit

Ruostumaton teräs syövyttäville kemikaaleille
Vesijärjestelmien messinki
PVC joihinkin kemiallisiin sovelluksiin

2. käyttöolosuhteet

Paine:Vastaa venttiilin paineen luokitusta järjestelmään

Matalapaine: 150 psi -luokka
Keskikokoinen paine: 300-600 psi-luokka
Korkea paine: 900+ psi -luokka

Virtausnopeus:Mieti, kuinka paljon nestettä on virtattava

Käännä venttiilit korkeille virtausnopeuksille
Nosta venttiilit kohtalaisten virtausnopeuksille
Kaksilevyventtiilit kompakteille asennuksille

Sydänvä virtaus:Jos järjestelmässäsi on muuttuvia virtauskuvioita

Nosto- tai kallistuslevyventtiilit käsittelevät tätä paremmin
Vältä kääntöventtiilejä virtausten nopeasti vaihtamiseksi

3. Asennusvaatimukset

Tila käytettävissä:Kuinka paljon tilaa sinulla on?

Kiekkoventtiilit tiukkoihin tiloihin
Vakioventtiilit, joissa tilaa ei ole rajoitettua

Asennusasento:Voitko asentaa sen vaakasuoraan tai pystysuoraan?

Kääntö- ja nostoventtiilit tarvitsevat yleensä erityisiä suuntauksia
Jousikuormitetut venttiilit toimivat missä tahansa asennossa

Pipe -yhteydet:Kuinka se muodostaa yhteyden putkiin?

Pienempien putkien kierteitetyt yhteydet
Laipayhteydet suurempiin putkiin
Hitsatut yhteydet pysyviin asennuksiin

4. Kustannukset ja ylläpito

Alkukustannukset:Eri tyypeillä on erilaiset hintaalueet

Swing -venttiilit ovat yleensä vähiten kalliita
Nostoventtiilit maksavat tyypillisesti enemmän
Erityiset venttiilit (kuten stop -tarkistukset) maksavat eniten

Huoltovaatimukset:Kuinka usein sinun on palveltava sitä?

Nosta venttiilit kestävät tyypillisesti pidempään vähemmän huoltoa
Swing -venttiilit saattavat tarvita useampaa huomiota
Harkitse huoltotyön pääsyä

Elinkaaren kustannukset:Ajattele kokonaiskustannuksia ajan myötä

Sisällytä ostohinta, asennus, energiahäviöt ja kunnossapito
Kalliimpi venttiili saattaa säästää rahaa pitkällä tähtäimellä

Asennus parhaat käytännöt

Oikea asennus on ratkaisevan tärkeää tarkistusventtiilin suorituskyvyn ja pitkäikäisyyden kannalta. Tässä ovat keskeiset vaiheet:

Ennen asennusta

Tarkasta kaikki:Tarkista venttiili ja putket vaurioiden, roskien tai esteiden varalta
Testaa venttiili:Siirrä levyä manuaalisesti varmistaaksesi, että se toimii sujuvasti
Puhdista putket:Poista lika, hitsausjätteitä tai muita epäpuhtauksia
Kohdista laipat:Varmista, että putkiliitännät ovat oikein kohdistettuja

Asennuksen aikana

Seuraa virtaussuunta:Asenna venttiili, joten neste virtaa venttiilin runkoon merkityn nuolen suuntaan
Tukea putkia:Tarjoa asianmukaiset putken tuet värähtelyn ja stressin vähentämiseksi
Jätä raivaus:Varmista tarpeeksi tilaa venttiilin ympärillä tulevaa huoltoa varten
Käytä oikeaa nostoa:Kun siirrät suuria venttiilejä, käytä kehon kehon ympärillä, ei saranantappeja tai portteja

Asennuksen jälkeen

Tarkista vuodot:Testaa järjestelmä käyttöpaineessa
Puhdista ilma:Poista ilma linjoista käynnistyksen aikana
Tarkkaile toiminta:Katso oikea avaaminen ja sulkeminen ensimmäisen toiminnan aikana

Tärkeät asennusvinkit

Virtausnuoli:Asenna aina nuoli osoittaen halutun virtauksen suuntaan
Käännä venttiilin suunta:Asenna saranan nastalla pystysuora ja keskiviivan yläpuolella
Nosta venttiilin sijainti:Yleensä vaakasuora tai pystysuora ylöspäin
Saastumisen ehkäisy:Asenna suodattimet ylävirtaan venttiilin istuimen suojaamiseksi
Turvallisuus ennen kaikkea:Noudata kaikkia turvallisuusmenettelyjä työskennellessäsi paineistettujen järjestelmien kanssa

Ylläpito ja vianetsintä

Säännöllinen huolto pitää tarkistusventtiilit toimimaan kunnolla ja pidentää niiden käyttöikää.

Ennaltaehkäisevä huolto

Luo ylläpitoohjelma:

Järjestelmän käyttöpaine ja lämpötila
Käsitellyn nesteen tyyppi
Kuinka usein venttiili avautuu ja sulkeutuu
Valmistajan suositukset

Tyypillinen aikataulu:Useimpien sovellusten vuosittaiset tarkastukset, useammin kriittisissä järjestelmissä.

Yleiset ongelmat ja ratkaisut

Vuoto:

Sisäiset vuodot:Neste virtaa taaksepäin suljetun venttiilin läpi
Ulkoiset vuodot:Neste pakenee ilmakehään
Syyt:Saastuminen, kuluminen, virheellinen asennus, putkien väärinkäyttö
Ratkaisut:Puhdista tai vaihda venttiilin istuimet, tarkista asennus, uudelleensuunnitteluputket
