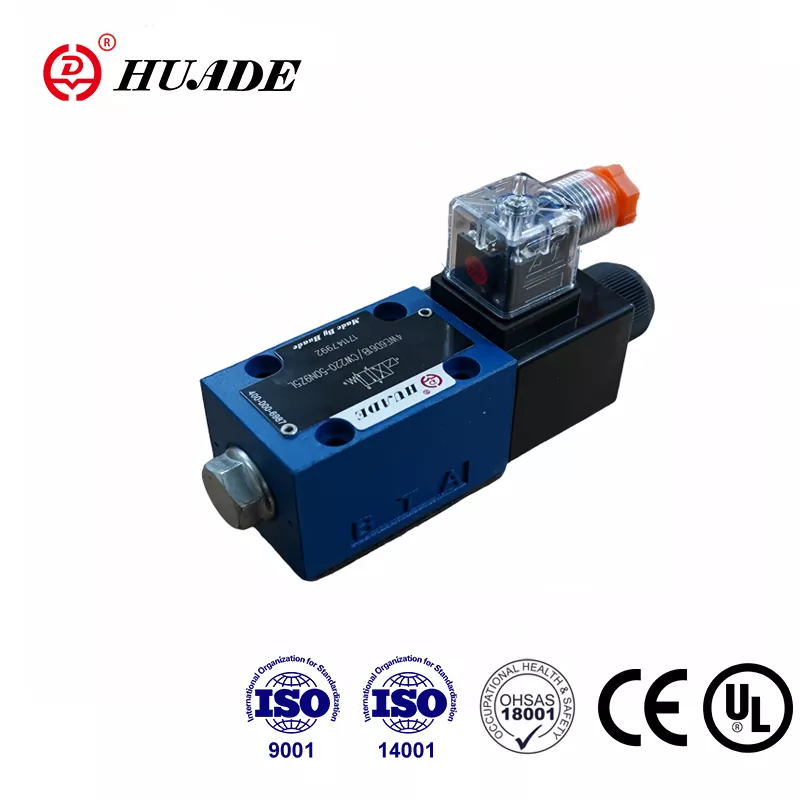

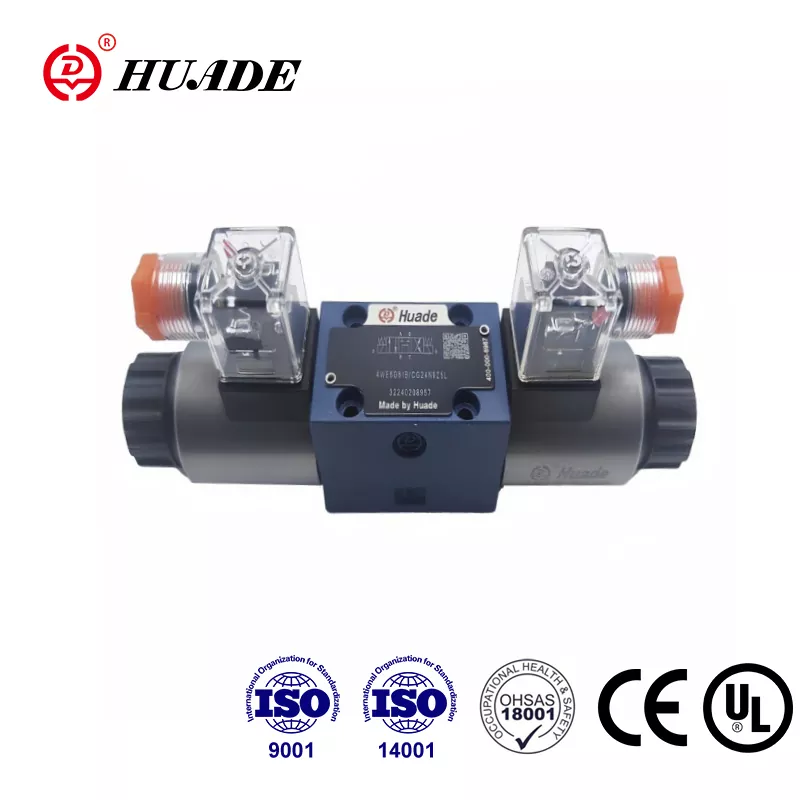

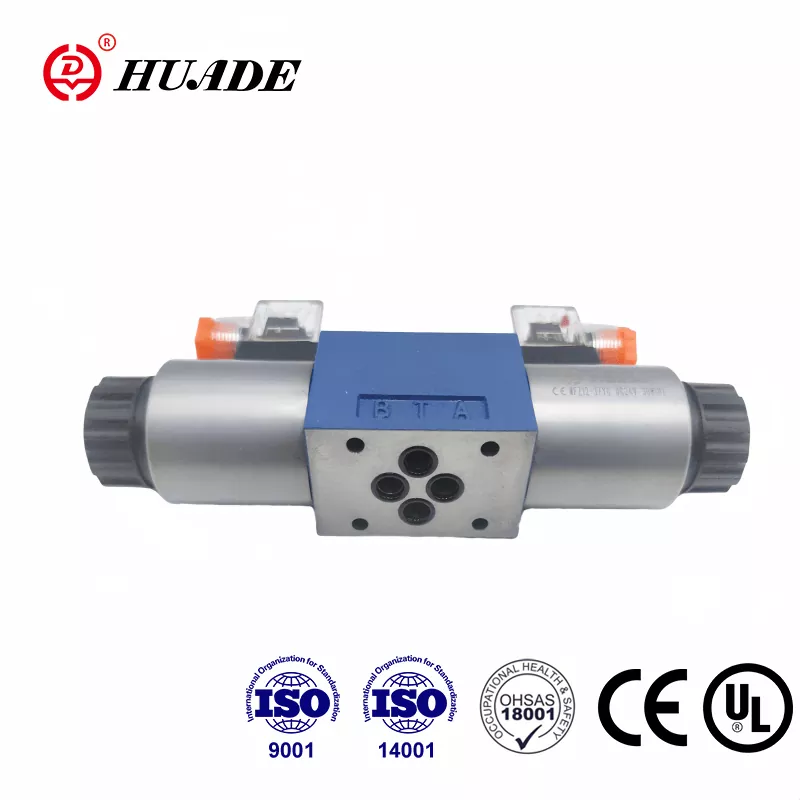

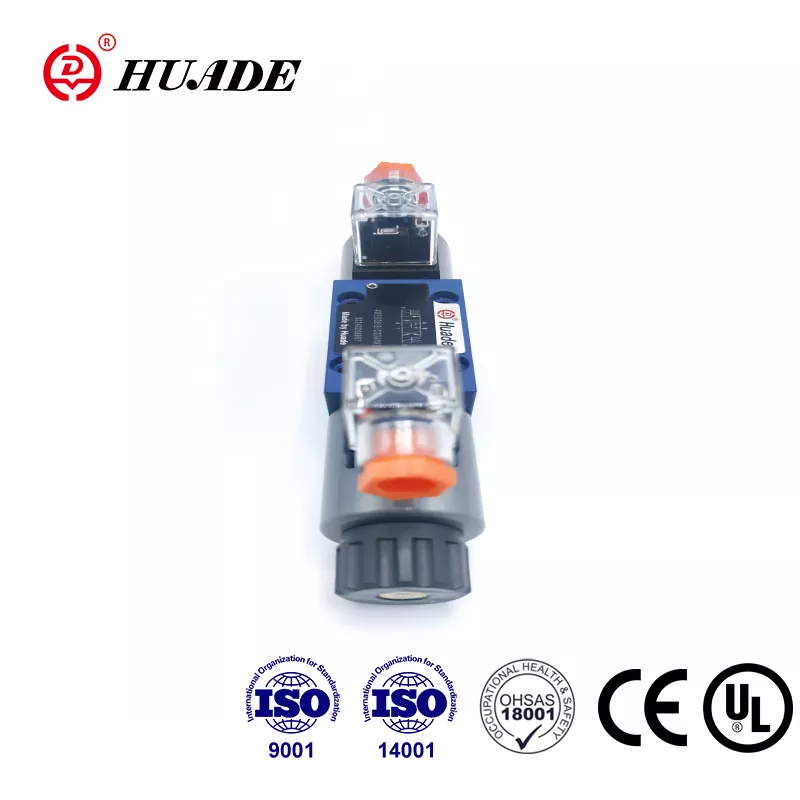

Kiinan hydrauliteollisuuden johtavana valmistajana Huade teki yhteistyötä Rexrothin kanssa kahdesti vuodesta 1979 lähtien. Huade® 4WE 6 Y -suuntausluistiventtiiliä käytetään laajasti erilaisissa teollisuusympäristöissä. Se voi korvata saman Rexrothin tarjoaman mallin. Sitä myydään villisti Kiinassa ja ulkomailla. Huade painottaa suuresti laatua varmistaakseen, että jokaisen suuntaventtiilin suorituskyky on erinomainen. Huadella on 750 edistynyttä tuotantolaitetta, joita tuodaan kaikkialta maailmasta. Solenoidisuuntaventtiilisarja on läpäissyt CE-sertifioinnin. Tehdas läpäisi ISO9001, ISO14001 ja ISO45001. Huade®-hydraulisia solenoidiventtiilejä käytetään laajalti sotilasteollisuudessa ja muilla aloilla Kiinassa vakaan suorituskyvyn ansiosta.
|
Hydraulinen |
|||
|
Max.käyttöpaine Portit A,B,P (Mpa) |
35,0 asti |
||
|
Portti T (㎫) |
21(-);16(～) |
||
|
symboleilla A ja B, porttia T on käytettävä tyhjennysaukona |
|||
|
Suurin virtaus (l/min) |
80(-);60(～) |
||
|
Paine nestettä |
Mineraaliöljyt tai fosfaattiesteri |
||
|
Viskositeettialue (mm2/s) |
2,8-500 |
||
|
Painenesteen lämpötila-alue (℃) |
-30+80 |
||
|
Saastumisaste |
Hydrauliöljyn suurin sallittu kontaminaatioaste NAS 1638 -luokkaan9. |
||
|
Sähköinen |
|||
|
Jännitteen tyyppi |
DC |
AC 50/60Hz |
|
|
Käytettävissä olevat jännitteet (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Hz |
||
|
Virrankulutus (W) |
30 |
||
|
Pitovoima (VA) |
- |
50 |
|
|
Päällekytkentävirta (VA) |
- |
220 |
|
|
Velvollisuus |
jatkuva |
||
|
Vaihtoaika IS0 6403:een |
PÄÄLLÄ (ms) |
25-45 |
10-20 |
|
POIS (ms) |
10-25 |
15-40 |
|
|
DIN-suojaus |
IP 65 |
||
|
Kytkentätaajuus (sykliä/h) |
15 000 asti |
7200 asti |
|
|
Sähköliitännöillä suojajohdin (PE) |
|||
Ominaisuudet:
▶ Suorasolenoidiohjattu, suunnattu luistiventtiili, tehokas versio
▶ Märkäpintaiset DC- tai AC-solenoidit irrotettavalla kelalla
▶ Solenoidin kelaa voidaan kääntää 90°
▶ Sähköliitännät joko yksittäisinä tai keskusliitäntöinä
▶ Painetiivistä kammiota ei tarvitse avata patterin vaihdon yhteydessä
▶ Käsiohjaus, valinnainen
▶ Siirtokuvio Din 24 340 lomakkeelle A, ISO 4401 ja CETOP - RP 121H
Sovellus:
Tyypin 4WE 6 Y suuntaventtiilit ovat solenoidiohjattuja suuntaluistiventtiilejä. Ne ohjaavat nesteen käynnistystä, pysäytystä ja suuntaa.
Pohjimmiltaan suuntasäätöventtiilit 4WE 6 koostuvat kotelosta (1), yhdestä tai kahdesta solenoidista (2), ohjauskelasta (3) ja yhdestä tai kahdesta palautusjousesta (4). Virheettömässä tilassa ohjauskela (3) pysyy vapaa- tai alkuasennossa palautusjousien (4) avulla (paitsi impulssipuola). Ohjauskela (3) toimii märkien tappisolenoidien (2) avulla. . Solenoidien (2) voima vaikuttaa männän (5) kautta ohjauskelaan (3) ja työntää sen neutraalista asennosta haluttuun pääteasentoon. Tämä antaa vapaan virtauksen P:stä A:hen ja B:stä T tai P:hen. B:lle ja A:lle T.
Kun solenoidi (2) on jännitteetön, ohjauskela (3) palautetaan vapaa-asentoon palautusjousien (4) avulla.
Valinnainen käsiohjaus (6), mahdollistaa ohjauskelan (3) liikkeen ilman, että solenoidi kytketään päälle.
WE 6 61B:n rakennekaavio
