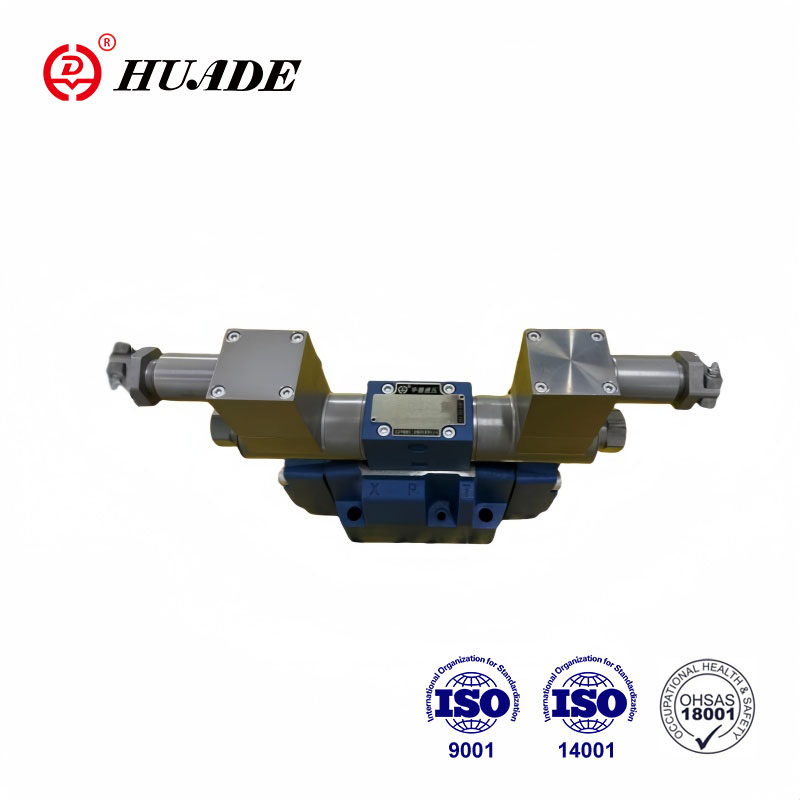

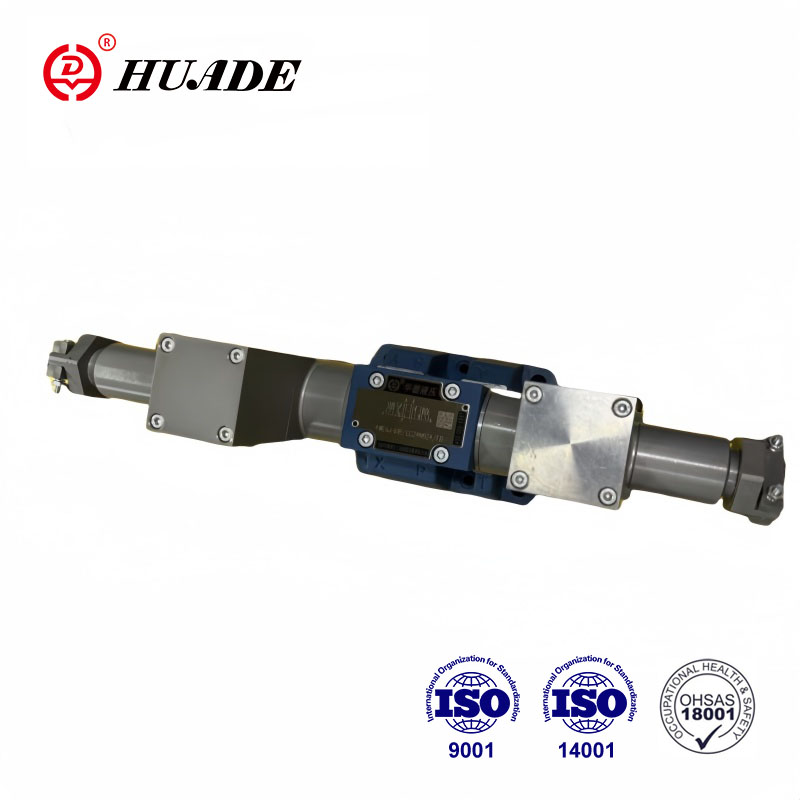

Räjähdyssuojattu solenoidisuuntaventtiili on laite, joka ohjaa nesteen virtaussuuntaa sähkömagneettisen voiman avulla. Räjähdyssuojattu WE6-sarja käyttää erityistä räjähdyssuojattua rakennetta sen varmistamiseksi, että se ei aiheuta kipinöitä tai korkeita lämpötiloja syttyvissä ja räjähdysalttiissa ympäristöissä, mikä estää räjähdyksiä. Tätä räjähdyssuojattua solenoidiventtiiliä käytetään pääasiassa nesteiden virtaussuunnan ohjaamiseen hydraulisissa tai pneumaattisissa järjestelmissä erilaisten työolosuhteiden tarpeiden mukaisesti.
|
Teknikaaliset tiedot |
||
|
Kiinnitysasento |
Valinnainen | |
| Ympäristön lämpötila-alue (℃) | -30 - +50 (NBR-tiiviste) | |
| -20 - +50 (FKM-tiiviste) | ||
| Paino | Yksi solenoidi (kg) | 2.6 |
| Kaksoissolenoidit (kg) | 4.3 | |
| Max.käyttöpaine | Portti P, A, B (palkki) | 350 |
| Portti T (palkki) | 210 | |
| kun käyttöpaine ylittää sallitun arvon, kelasymbolin A ja B on tehtävä tyhjennysaukko T | ||
| Max. virtausnopeus (l/min) | 80 | |
| Virtauksen poikkileikkaus (vapaa-asennon vaihto) | Versio Q (mm2) | Noin 6 % nimellisalasta |
| Versio W (mm2) | Noin 3 % nimellisalasta | |
| Neste | NBR- ja FKM-tiivisteille sopiva mineraaliöljy | |
| Fosfaattiesteri FKM-tiivisteelle | ||
| Nesteen lämpötila-alue (℃) | -30 - +80 (NBR-tiiviste) | |
| -20 - +80 (FKM-tiiviste) | ||
| Viskositeettialue mm2/s | 2,8-500 | |
| Saastumisaste | Suurin sallittu nesteen kontaminaatioaste: Luokka 9. NAS 1638 tai 20/18/15, ISO4406 | |
| Sähköiset tiedot | ||
| Jännitteen tyyppi | DC | |
| Käytettävissä oleva jännite (V) | 12, 24, 36, 110 | |
| Sallittu jännite (poikkeama) % | -15 - +10 | |
| Tuloteho (W) | 30 | |
| Solenoidin toimintatila | Jatkuva työskentely | |
| Kytketty aika ISO 6403:n mukainen | PÄÄLLÄ (ms) | 25-45 |
| POIS (ms) | 10-25 | |
| Kytketty taajuus (kertaa/h) | 15 000 asti | |
| Max. kelojen lämpötila (℃) | +150 | |
Ominaisuudet:
▶Vakiotyyppinä käytetään suorakäyttöistä räjähdyssuojaussuuntaventtiiliä
▶DIN24 340 A tyyppi asennuspinnalla ISO 4401
▶Märkätyyppinen DC-räjähdyssuojasolenoidi
▶90° kääntyvä räjähdyssuojasolenoidi
▶Painetiivistä kammiota ei tarvitse avata, kun patteri vaihdetaan
Sovellus:
Räjähdyssuojattuja solenoidisuuntaventtiilejä käytetään laajalti petrokemian alalla. Petrokemian teollisuudessa niitä käytetään pääasiassa syttyvien ja räjähtävien aineiden, kuten öljyn ja maakaasun, virtaussuunnan ohjaamiseen.
WE-tyyppinen suuntasäätöventtiili on räjähdyssuojaussolenoidin suuntaventtiili, jota käytetään ohjaamaan öljynesteen käynnistystä, pysäytystä ja virtaussuuntaa.
Suuntasäätöventtiilit koostuvat kotelosta (1), yhdestä tai kahdesta solenoidista (2), ohjauskelasta (3) ja yhdestä tai kahdesta palautusjousesta (4).
Jännitteetön tilassa ohjauskela (3) pidetään neutraalissa tai alkuasennossa palautusjousien (4) avulla (paitsi pulssikelat). Ohjauskelaa (3) ohjataan märillä tappisolenoideilla (2).
Tyydyttävän toiminnan takaamiseksi on huolehdittava siitä, että solenoidin painekammio on täytetty öljyllä.
Ohjauskela (3) siirretään odotettuun asentoon solenoidin (2) ja työntötangon (5) avulla, mikä antaa vapaan virtauksen P:stä A:hen ja B:stä T:hen tai P:stä B:hen ja A:sta T:hen.
Kun räjähdyssuojasolenoidi (2) on kytketty pois päältä, ohjausventtiilielementti (3) työnnetään alkuasentoon palautusjousella (4).
Tyyppi 4WE6...61B/O.. (rajoitettu toimintoihin A, C ja D).
Tämä tyyppi sisältää 2 kytkentäasentoa ja 2 suuntasäätöventtiiliä ilman paikannusmekanismin räjähdyssuojaussolenoidia.
Tyyppi 4WE6...61B/0F... pulssiventtiili (rajoitettu toimintoihin A, C ja D).
Se sisältää 2 kytkentäasentoa, 2 räjähdyssuojasolenoidia ja 1 suuntasäätöventtiilin paikannusmekanismilla. 2 kytkentäasentoa kiinnitetään erikseen, joten räjähdyssuojasolenoidia ei tarvitse jatkuvasti sähköistää.
Patruunan kaasuvipu
Patruunan kaasu on välttämätön, koska todellinen virtaus voi olla suurempi kuin venttiilin suorituskykyrajat kytkentäprosessin aikana. Tämä patruunan kaasuvipu asetetaan suuntasäätöventtiilin P-kanavaan.
Räjähdyssuojatun solenoidiventtiilin WE6-sarjan rakenne
Symbolit
