Räjähdyksenkestävä solenoidiventtiili WE10
  • Räjähdyksenkestävä solenoidiventtiili WE10Räjähdyksenkestävä solenoidiventtiili WE10
  • Räjähdyksenkestävä solenoidiventtiili WE10Räjähdyksenkestävä solenoidiventtiili WE10

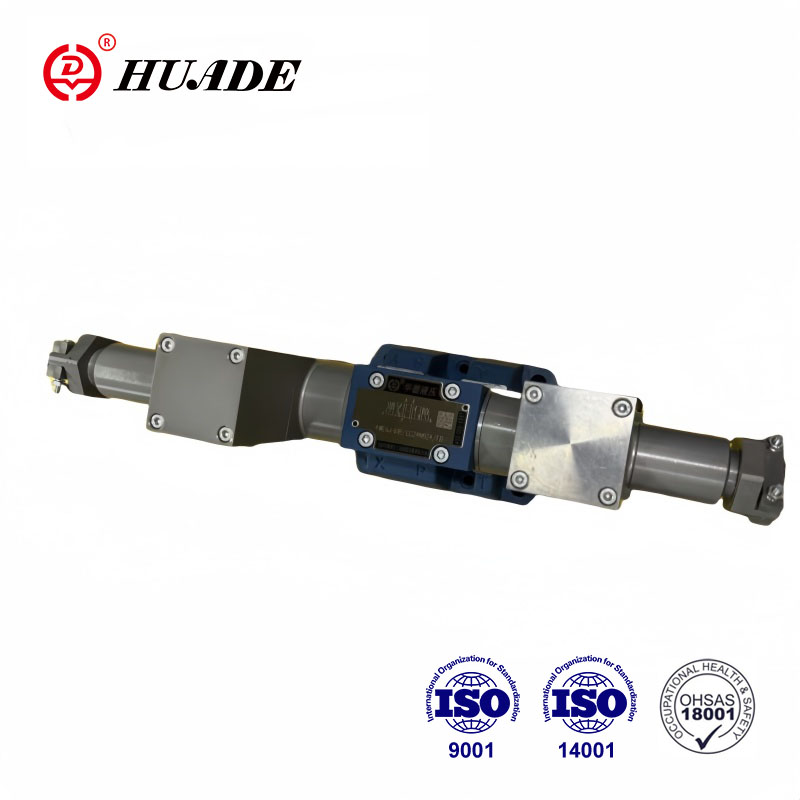

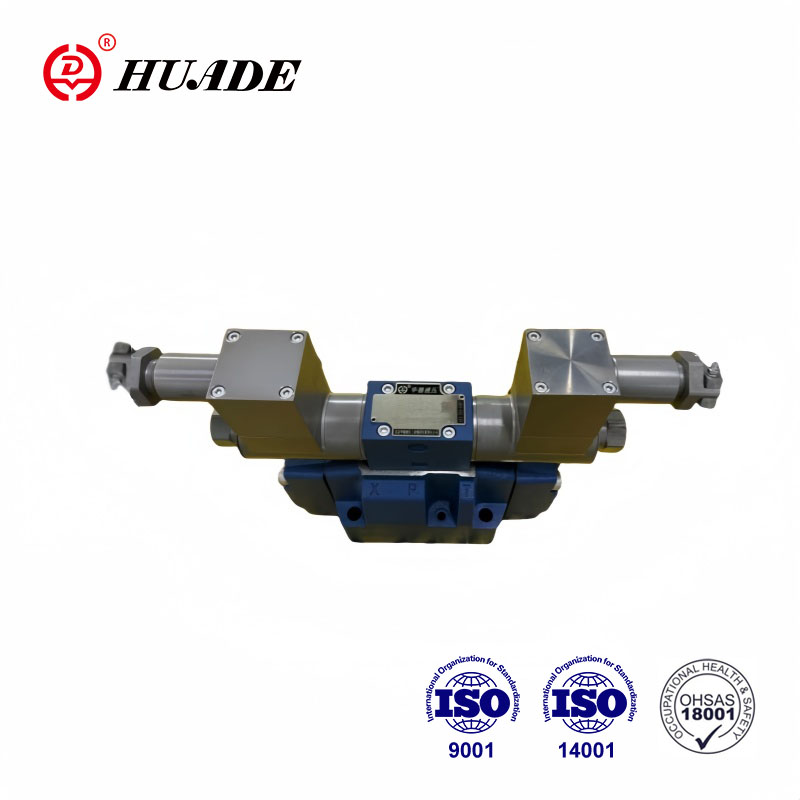

Räjähdyksenkestävä solenoidiventtiili WE10

• Tuoteominaisuudet: DIN24 340, ISO 4401
• Tekniset tiedot: Räjähdyksenkestävä solenoidiventtiili WE10 -sarja,
• Sovellukset: Ohjaus Käynnistä,

Huaden räjähdyksenkestävä hydrauliventtiilit omaksuvat erityissuunnittelu- ja valmistustekniikan korroosionkestäviä korkealaatuisia materiaaleja käyttämällä. Räjähdyksenkestävä venttiilin WE10-sarjaa käytetään laajasti paikoissa, joissa on räjähdysvaarat, kuten kaivos-, hiili- ja kemianteollisuus. Huade on luotettava kansallinen tuotemerkki Kiinassa. Tehtaalla on edistyneitä tuotantotekniikka- ja testauslaitteita, ja se kiinnittää suurta huomiota tuotteiden laatuun.

Räjähdyksen kestävän solenoidiventtiilin WE10 tuoteparametri

Tekniset tiedot
Kiinnitysasento Valinnainen
Ympäristön lämpötila -alue (℃) -30 -+50 (NBR Seal)
-20 -+50 (FKM SEAL)
Paino Yksi solenoidi (kg) 5.9
Kaksinkertaiset solenoidit (kg) 8.9
Enimmäispaine Portti P, A, B (baari) 350
Port T (baari) 210
Kun käyttöpaine ylittää lupa -arvon, kela -symbolin A ja B on tehtävä portti T tyhjentää
Enintään virtausnopeus (l/min) 120
Virtauksen poikkileikkaus (neutraalin asennon kytkentä) Versio V (mm2) 11 (A/B → T); 10.3 (P → A/B)
Versio W (mm2) 2,5 (a/b → t)
Versio Q (mm2) 5.5 (a/b → t)
Sujuva Mineraaliöljy, joka sopii NBR: lle ja FKM -tiivisteelle
Fosfaattiesteri FKM -tiivisteelle
Nesteen lämpötila -alue (℃) -30 -+80 (NBR Seal)
-20 -+80 (FKM SEAL)
Viskositeettialue mm2/s 2,8 - 500
Saastumisaste Suurin sallittu nesteen saastumisaste: luokka 9. NAS 1638 tai 20/18/15, ISO4406
Sähkötiedot
Jännitteen tyyppi DC
Käytettävissä oleva jännite (v) 12, 24, 36, 110
Jännitetoleranssi (nimellinen jännite) % -15 -+10
Virrankulutus (W) 35
Käyttösykli Jatkuva
Kytketty aika -sopimus ISO 6403: n kanssa On (MS) 45 - 60
Pois (MS) 20-30
Kytketty taajuus (ajat/h) 15000
Suojausluokka DIN 40050: n mukaan IP65
Enintään Kelien lämpötila (℃) +150


Tuoteominaisuus ja räjähdyksenkestävän solenoidiventtiilin We10: n levitys

Ominaisuudet:

▶ Suoraan käytettyjä tyyppisiä räjähdyksenkestävää solenoidien toimintasuunta-liukuventtiiliä käytetään vakiona

▶ DIN24 340 Tyyppi kiinnityspinnan ISO 4401

▶ Märkätyyppinen DC-räjähdyssuojaus solenoidi

▶ 90 ° pyörivä räjähdyssuojaus solenoidi

▶ Paine-tiiviin kammion ei tarvitse avata, kun kela on tarkoitus korvata

Sovellus:

Kirjoitamme räjähdyksenkestävä venttiili on räjähdyssuojauksen suuntaventtiili, jota käytetään öljynesteen käynnistyksen, pysähtymisen ja virtaussuunnan ohjaamiseen.

Räjähdyksenkestävän solenoidiventtiilin osa ja symboli

Suuntaohjausventtiilit koostuvat kotelosta (1), yhdestä tai kahdesta solenoidista (2), kontrollikelasta (3) ja yhdestä tai kahdesta paluustajouselta (4). Energisoidussa tilassa kontrollikelo (3) pidetään neutraalissa tai alkuperäisessä asennossa palautusjousilla (4) (paitsi pulssikuoret). Ohjauskelo (3) aktivoidaan märkätapin solenoidien (2) kautta.

Tyydyttävän toiminnan takaamiseksi on huolehdittava siitä, että solenoidipainekammio on täytetty öljyllä.

Kontrollipullo (3) siirretään odotettuun asentoon solenoidilla (2) ja työntämisellä (5), ja

Tämä antaa vapaavirtauksen P: stä ANAn B: hen T: hen T tai P-B ja A-T.

Kun räjähdyssuojaussolenoidi (2) virtalähdetään, ohjausventtiilin elementti (3) työnnetään

Alkuasentoon nollaamalla jousi (4).

Räjähdyksen kestävän solenoidiventtiilin WE10 rakenne


Symbolit
