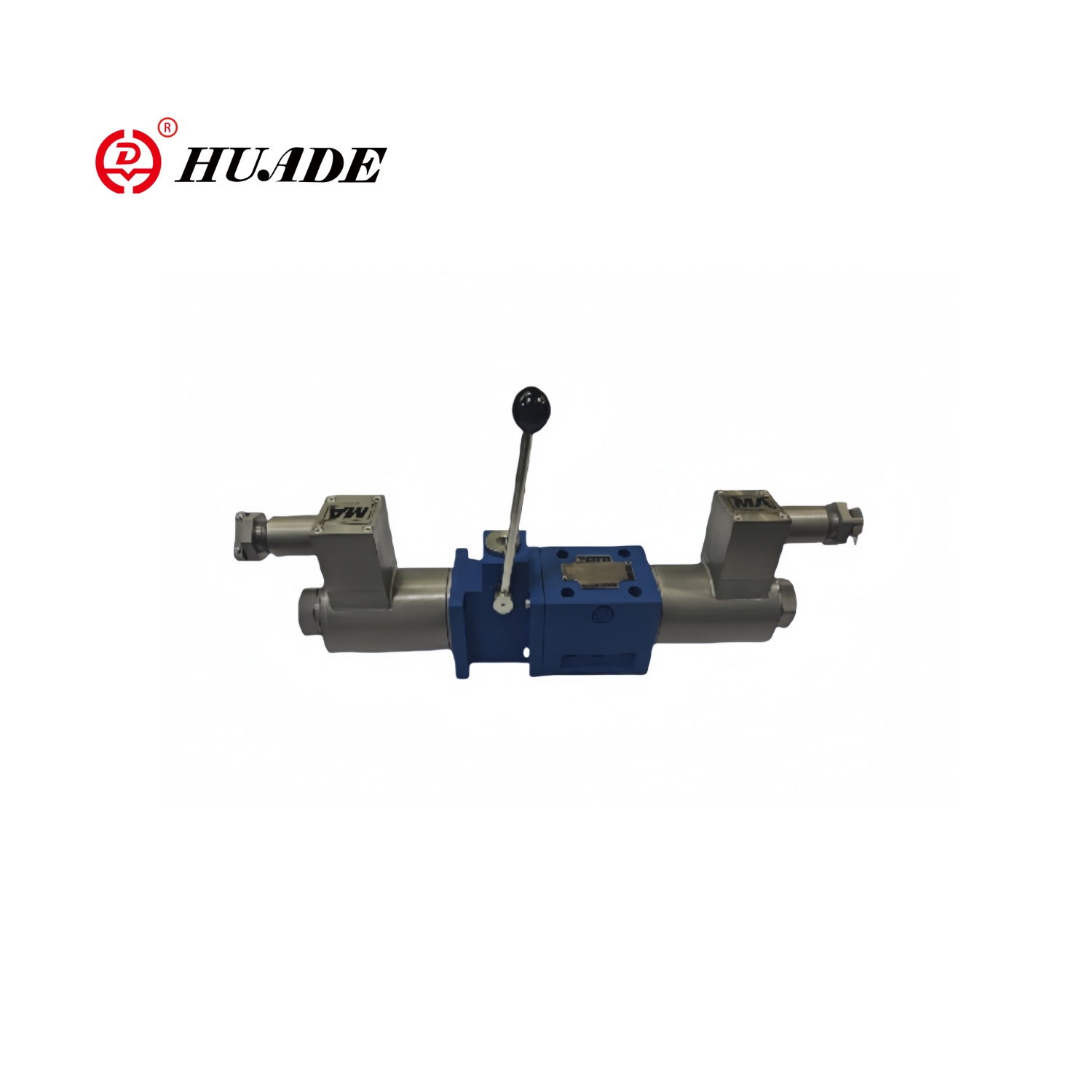

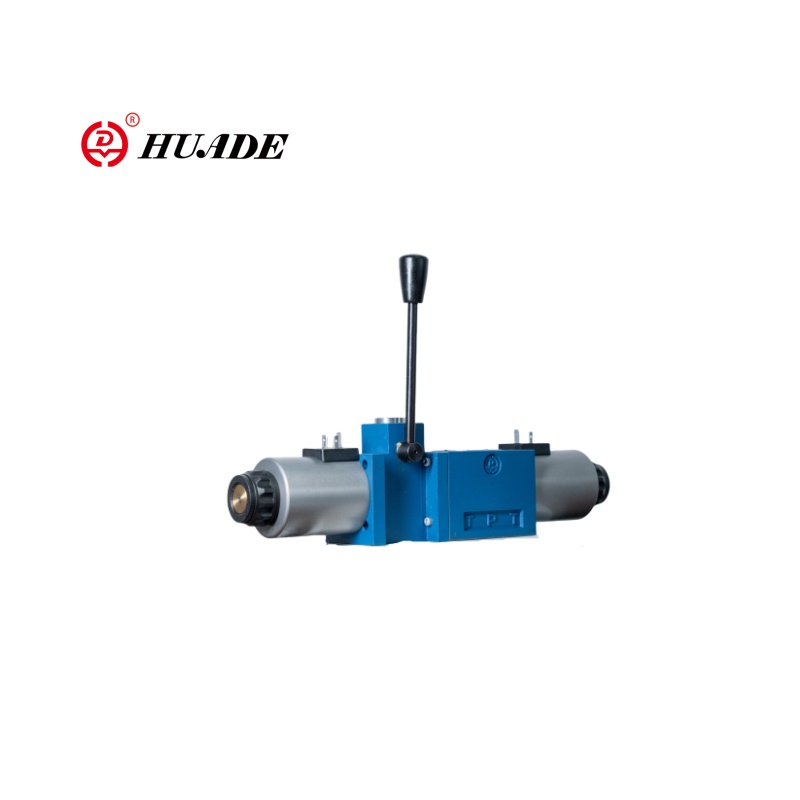

Räjähdyksenkestävä solenoidiventtiili kahvalla 4WEM6

Räjähdyksenkestävä solenoidiventtiili kahvalla 4WEM6 on kaksitoiminnan suuntainen ohjausventtiili, jolla on sekä solenoidien hallinta että manuaalinen hätätilanne. Räjähdyksenkestävää solenoidiventtiiliä 4WEM6: ta käytetään laajasti teollisissa hydraulisissa ja pneumaattisissa järjestelmissä, jotka vaativat luotettavaa suuntavalvontaa ja hätävirheiden käsittelyä.

Räjähdyksenkestävä solenoidiventtiili 4WEM6 kahvalla käyttää ruostumattomasta teräksestä tai kupariseosventtiilin rungosta, joka on korroosionkestävä ja korkeapainekeskeinen. Käytössä, jos virtahäiriö, kelan vika tai automaattinen järjestelmän vika, venttiili voidaan käyttää suoraan mekaanisesti kahvalla järjestelmän turvallisuuden varmistamiseksi.

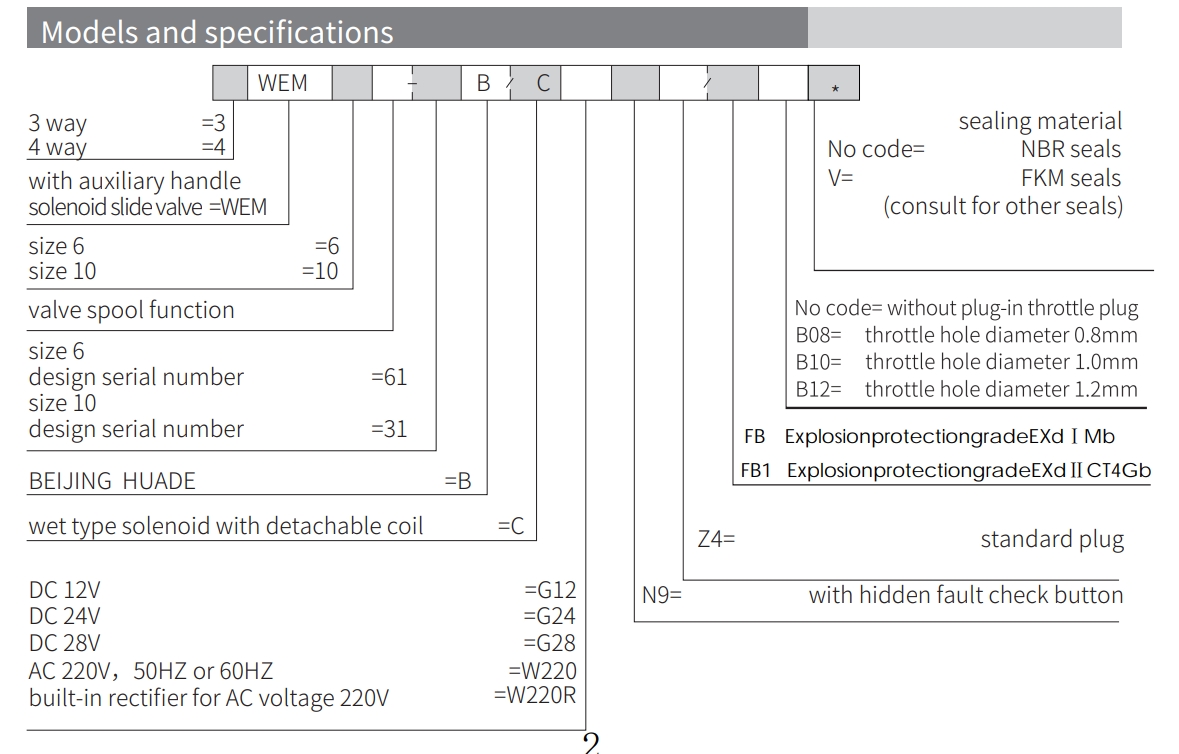

Räjähdyksenkestävän solenoidiventtiilin tuoteparametri kahvalla 4WEM6

Tuoteominaisuus ja räjähdyskestävän solenoidiventtiilin käyttö kahvalla 4WEM6

Ominaisuudet:

▶ Solenoidin ja käsikirjan ohjaaman virtauksen aukko, sulkeminen ja suunta

▶ Märkäpin-solenoidi irrotettavalla kelalla

▶ Solenoidi voi pyörittää 90 °

▶ Sub -asennus

Sovellus:

4WEM6-räjähdyksenkestävä solenoidiventtiili kahvalla käytetään laajasti petrokemian, maakaasun ja polttoainekaasun, lääkkeiden ja pinnoitus-, kaivos- ja pölyympäristön, armeijan ja ilmailualan teollisuudessa.

Räjähdyksenkestävän solenoidiventtiilin osa ja symboli kahvalla 4WEM6

WEMM -tyyppinen suuntaventtiili on suuntaviivaventtiili, jota käytetään solenoidilla ja käyttökahvalla. Se hallitsee nestemäisen virtauksen aukkoa, sulkemista ja virtausta.

Se koostuu pääasiassa venttiilirungosta (1), yhdestä tai kahdesta solenoidista (2), venttiilin kela (3), nollausjousesta (4) ja manuaalisesta ohjauslaitteesta.

Solenoiditoiminta:

Kun virtaa ei ole, venttiilikieli (3) on neutraalissa tai alkuperäisessä asennossa paluukirjoituksen toiminnan alla. Kun solenoidin voima (2) vaikuttaa venttiilin kelaan (3), se työnnetään lepoasennosta terminaalin asentoon. Tällä tavoin paineöljy suoritetaan P: stä A ja B: hen T: hen tai P: stä B: hen ja A: sta T. Kun solenoidi (2) on virtalähde, paluujousi (4) palauttaa venttiilin kelan (3) alkuperäiseen sijaintiinsa.

Apukahvan toiminta:

Kun solenoidia ei ole virrassa, venttiilin kela (3) voidaan siirtää käyttämällä apukahvaa. Käännä apukahva (5) oikealle, niin että käyttövoima kulkee pyörivän akselin läpi (6). Palloventtiilin ydin (7) ja opasholkki (8) toimivat venttiilin kelalla (3), aiheuttaen sen liikkuvan vasemmalle. Kun apukahva (5). Palattuaan nolla -asentoon venttiilin kela (3) palaa alkuperäiseen sijaintiin paluukoneen (9) toiminnan alla.

Rakenne Räjähdyksenkestävä solenoidiventtiili kahvalla 4WEM6

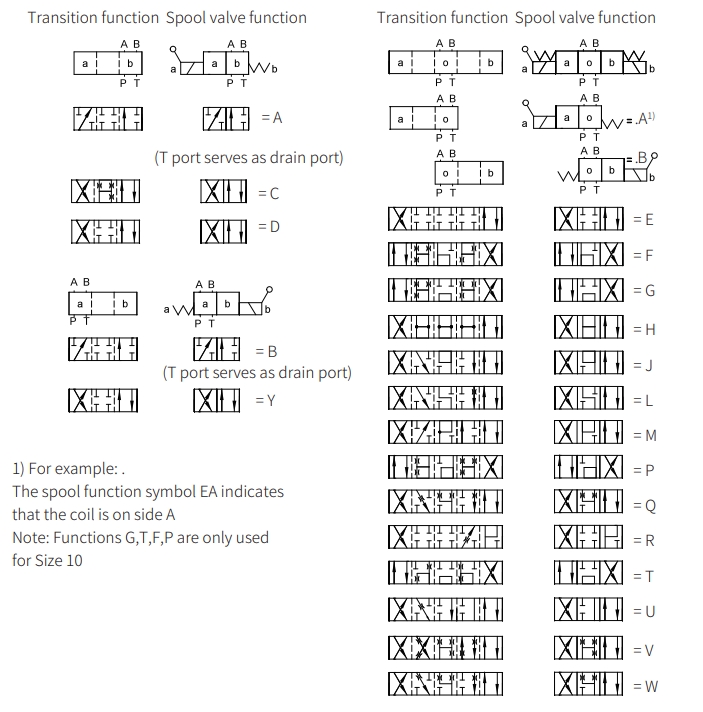

Symbolit jstk Räjähdyksenkestävä solenoidiventtiili kahvalla 4WEM6
