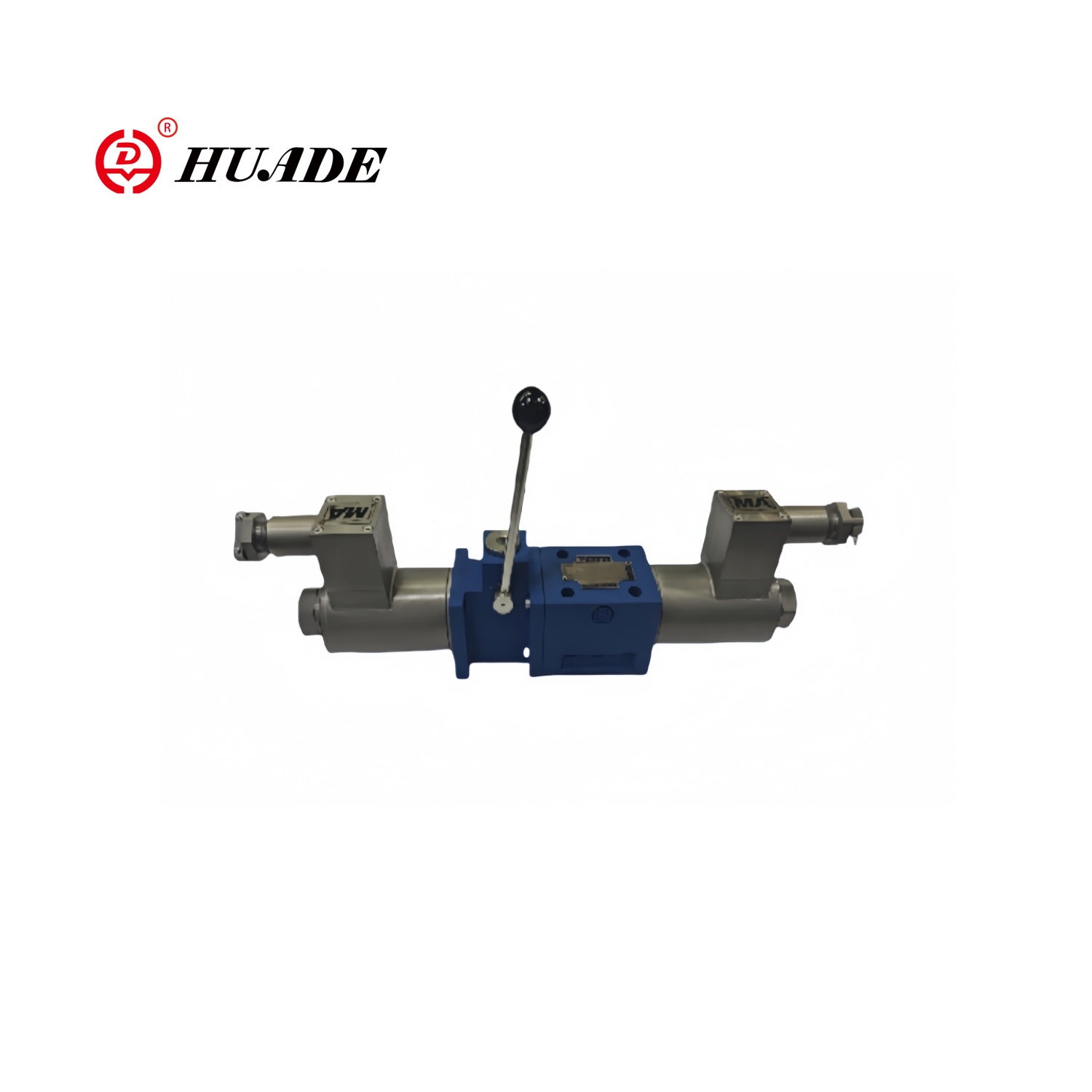

Räjähdyksenkestävä solenoidiventtiili kahvalla 4WEM10

Räjähdyksenkestävä solenoidiventtiili, jossa on hätäkahva 4WEM10, on teollisuusventtiili, joka on erityisesti suunniteltu syttyviin ja räjähtäviin ympäristöihin. Solenoidiventtiilin 4WEM10: n yleinen jännite on 24VDC tai 220 VAC, ja räjähdyksenkestävän kelan on vastattava paikan päällä olevaa virtalähdettä. Kun automaattinen ohjaus epäonnistuu, hätäkahva voi nopeasti katkaista tai avata venttiilin vuotojen tai räjähdyksen estämiseksi.

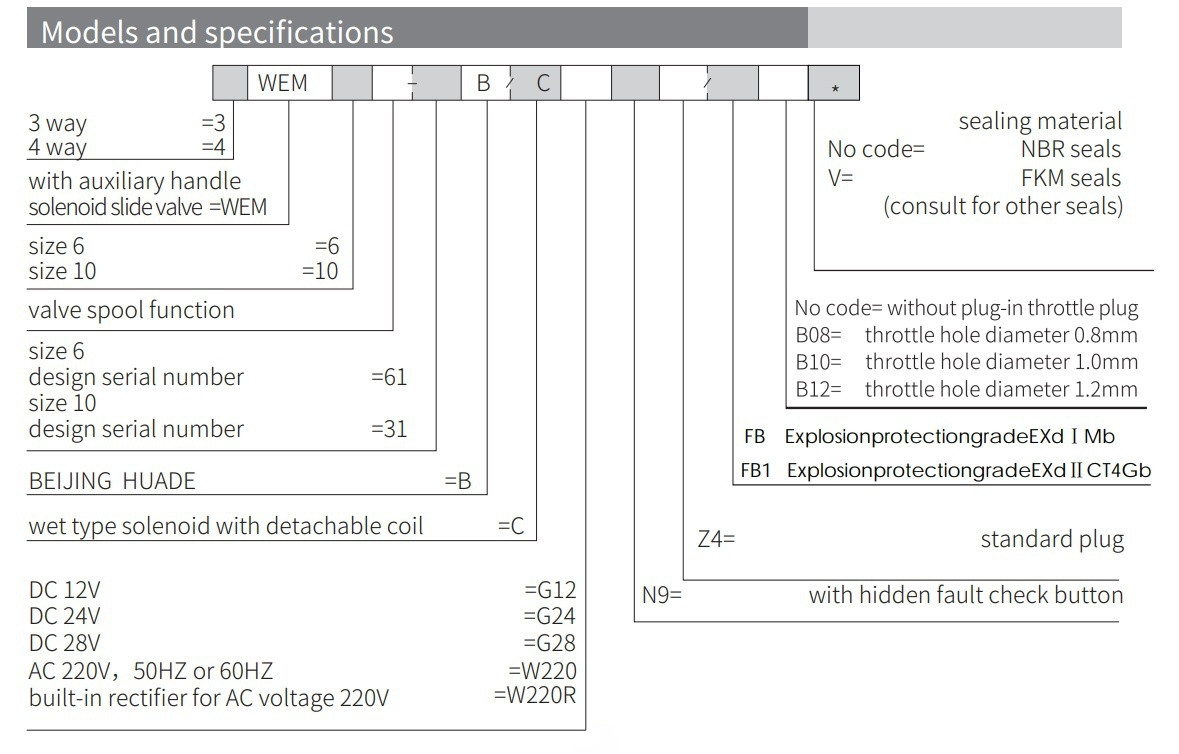

Räjähdyksenkestävän solenoidiventtiilin tuoteparametri kahvalla 4WEM10

Tuoteominaisuus ja räjähdyskestävän solenoidiventtiilin käyttö kahvalla 4WEM10

Ominaisuudet:

▶ Koko 6-10

▶ Suurin työpaine 350 bar

▶ Suurin työvirtausnopeus 120 l/min

▶ Solenoidin ja käsikirjan ohjaaman virtauksen aukko, sulkeminen ja suunta

▶ Märkäpin-solenoidi irrotettavalla kelalla

▶ Solenoidi voi pyörittää 90 °

▶ Sub -asennus

Sovellus:

Solenoidisuuntaventtiili hätäkahvalla 4WEM10 käytetään laajasti jalostamoiden ja kemiallisten laitosten putkilinjajärjestelmissä, kaasun jakeluasemilla, nesteytetyn maakaasun varastosäiliöiden, hiilikaivoksen kaasunpoistojärjestelmien ja maanalaisten tuuletuslinjojen tuonti- ja vientiputkilla.

Räjähdyksenkestävän solenoidiventtiilin osa ja symboli kahvalla 4WEM10

WEMM -tyyppinen suuntaventtiili on suuntaviivaventtiili, jota käytetään solenoidilla ja käyttökahvalla. Se hallitsee nestemäisen virtauksen aukkoa, sulkemista ja virtausta.

Räjähdyksenkestävä solenoidiventtiili kahvalla 4WEM10 koostuu pääasiassa venttiilin rungosta (1), yhdestä tai kahdesta solenoidista (2), venttiilin kela (3), nollausjousesta (4) ja manuaalisesta ohjauslaitteesta.

Solenoiditoiminta:

Kun virtaa ei ole, venttiilikieli (3) on neutraalissa tai alkuperäisessä asennossa paluukirjoituksen toiminnan alla. Kun solenoidin voima (2) vaikuttaa venttiilin kelaan (3), se työnnetään lepoasennosta terminaalin asentoon. Tällä tavoin paineöljy suoritetaan P: stä A ja B: hen T: hen tai P: stä B: hen ja A: sta T. Kun solenoidi (2) on virtalähde, paluujousi (4) palauttaa venttiilin kelan (3) alkuperäiseen sijaintiinsa.

Apukahvan toiminta:

Kun solenoidia ei ole virrassa, venttiilin kela (3) voidaan siirtää käyttämällä apukahvaa. Käännä apukahva (5) oikealle, niin että käyttövoima kulkee pyörivän akselin läpi (6). Palloventtiilin ydin (7) ja opasholkki (8) toimivat venttiilin kelalla (3), aiheuttaen sen liikkuvan vasemmalle. Kun apukahva (5). Palattuaan nolla -asentoon venttiilin kela (3) palaa alkuperäiseen sijaintiin paluukoneen (9) toiminnan alla.

Rakenne Räjähdyksenkestävä solenoidiventtiili kahvalla 4WEM10

Symbolit jstk Räjähdyksenkestävä solenoidiventtiili kahvalla 4WEM10
