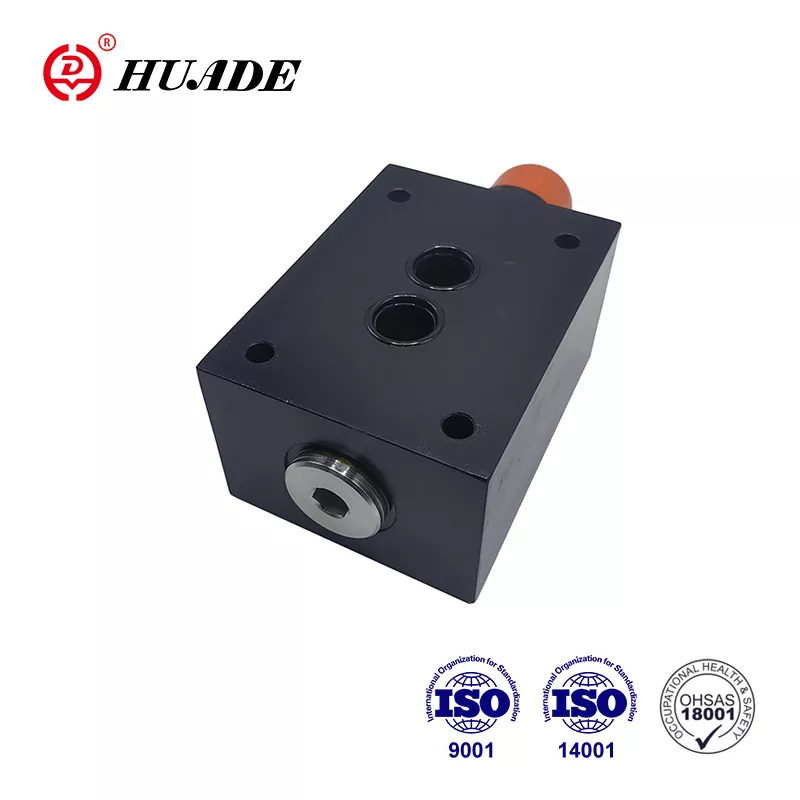

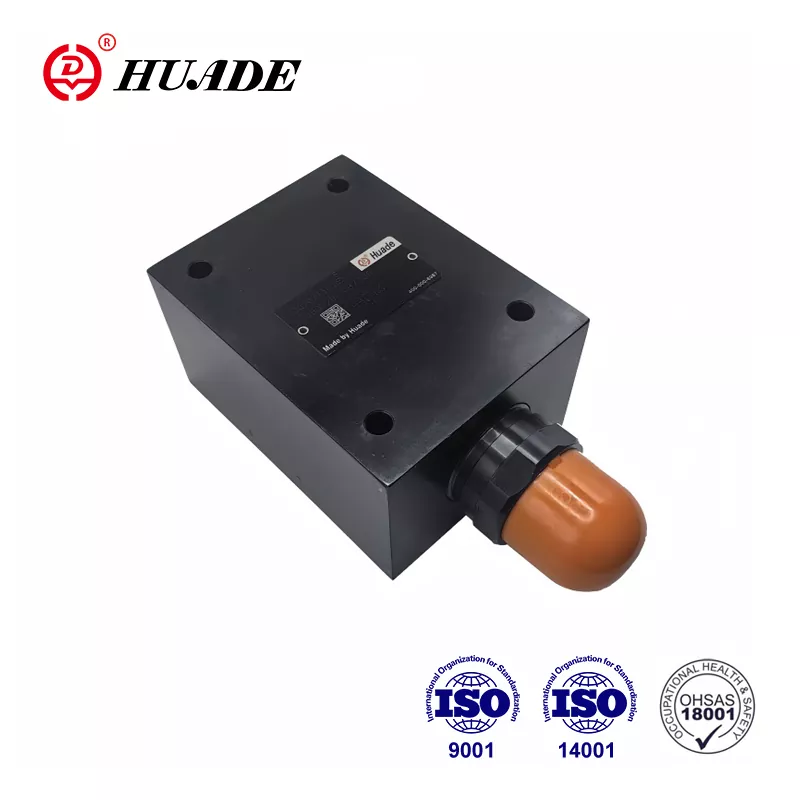

Paineenalennusventtiili DBD

• Tuoteominaisuudet: Suorakäyttöinen poppet -venttiili, patruunoiden suunnittelu, 3 paineen säätövaihtoehtoa
• Tekniset tiedot: Koko 6-30, käyttöpaine jopa 63 MPa, virtausnopeus 50-350 l/min
• Sovellukset: Hydraulinen järjestelmän paineen rajoitus ja hallinta

Peking Huade Hydraulic Industrial Group on tunnettu valtion omistama yritys, joka on erikoistunut hydraulisten tuotteiden ja laitteiden suunnitteluun, valmistukseen ja käyttöön. DBWT -helpotusventtiili voi korvata Rexroth®: n tarjoamat tuotteet. Tehdas on läpäissyt ISO9001, ISO14001 ja OH SAS18001. Huade -hydraulilla on hyvä tarkastusjärjestelmä hydraulisten venttiilien korkean laadun varmistamiseksi. Tehtaalla on yli 750 kappaletta edistyneitä tuotantolaitteita, jotka on tuotu ympäri maailmaa. Jokainen paineventtiili on pakattu vedenpitäviin muovipusseihin ja vakiopakkauksiin, joihin on kiinnitetty vastaryhmän vastaisia merkkejä. Huade® -hydraulisia tuotteita käytetään laajasti sotilasalalla puolustuslaitteiden nykyaikaistamisen edistämiseksi.

Paineenalennusventtiilin tuoteparametri DBD

Koko

6

8、10

15、20

25、30

Käyttö-
Paine (MPA)

Port P

40

63

40

31.5

Satama T

31.5

virtaus (l/min)

50

120

250

350

Paineeneste

Mineraaliöljy (NBR -tiivisteelle) tai
fosfaattiesteri (FPM -tiivisteelle)

Paineeneste
Lämpötila -alue (℃)

-30 ~+80

Viskositeettialue (mm ²/s)

10 ~ 800

Tuoteominaisuus ja paineenalennusventtiilin DBD: n levitys

Ominaisuudet:

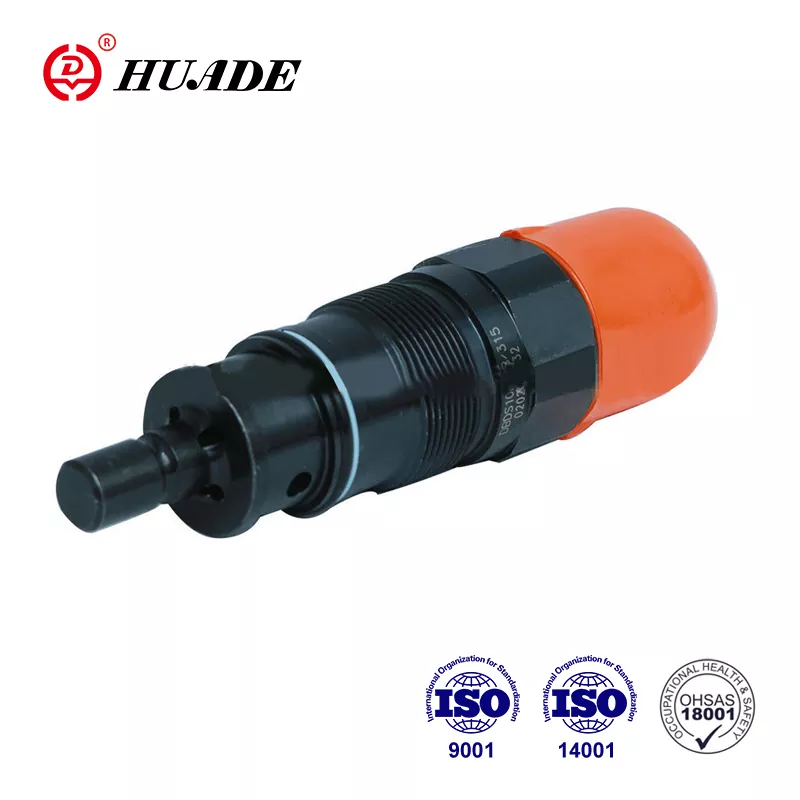

▶ patruunaventtiilinä

▶ kierteitetyille yhteyksille

▶ jakoasennukseen

▶ 3 Paineen säätöelementit, valinnainen:

· Kiertokuva

· .Hex. Pääruuvi suojakorkilla

· Lukittava pyörivä nuppi asteikolla


Sovellus:

Paineenalennusventtiilin DBD -toiminnot, osa ja symbolit

DBD -paineenalennusventtiilit ovat suorat poppet -venttiilit.

Niitä käytetään paineen rajoittamiseen hydraulijärjestelmässä.

Venttiilit koostuvat pääasiassa holkista (1), jousta (2), poppetista vaimennuskelolla (4) (painevaiheet 2,5 - 40 MPa) tai palloa (4) (paine vaihe 63 MPa) ja säätöelementti (3). Järjestelmäpaineen asetus on äärettömän muuttuja säätöelementin (3) kautta. Jousi (2) työntää poppet (4) istuimelle. P -kanava on kytketty järjestelmään. Järjestelmässä läsnä oleva paine kohdistuu poppettialueelle (tai palloksi).

Jos kanavan P paine nousee jousille asetetun venttiilin yläpuolelle (2), poppet (4) avautuu jousia vasten (2). Nyt paineestovirtaukset muodostavat kanavan P kanavalle T. Poppet -iskun (4) rajoittaa nasta.


Paineenalennusventtiilin rakenne ja symbolit


DBD: n symbolit


Huomautus

1.Hueste on suodatettava. Pienin suodattimen hienous on 20 ㎛.

2.Täiliön on oltava tiivistymässä ja ilmansuodatin on asennettava ilman sisäänkäynnille.

3.tuotteet ilman alilevyä poistuessaan tehtaalle, tarvittaessa, tilaa erityisesti.

4.Venven kiinnitysruuvit on oltava korkea intensiteetti (luokka 10.9). Valitse ja käytä niitä näytekirjassa luetetun parametrin mukaan.

5. Venttiiliin kytketyn pinnan karheus vaaditaan pinnan karheutta 0,8.

6. pariutumiskappaleen pintapinta on 0,01/100 mm.
