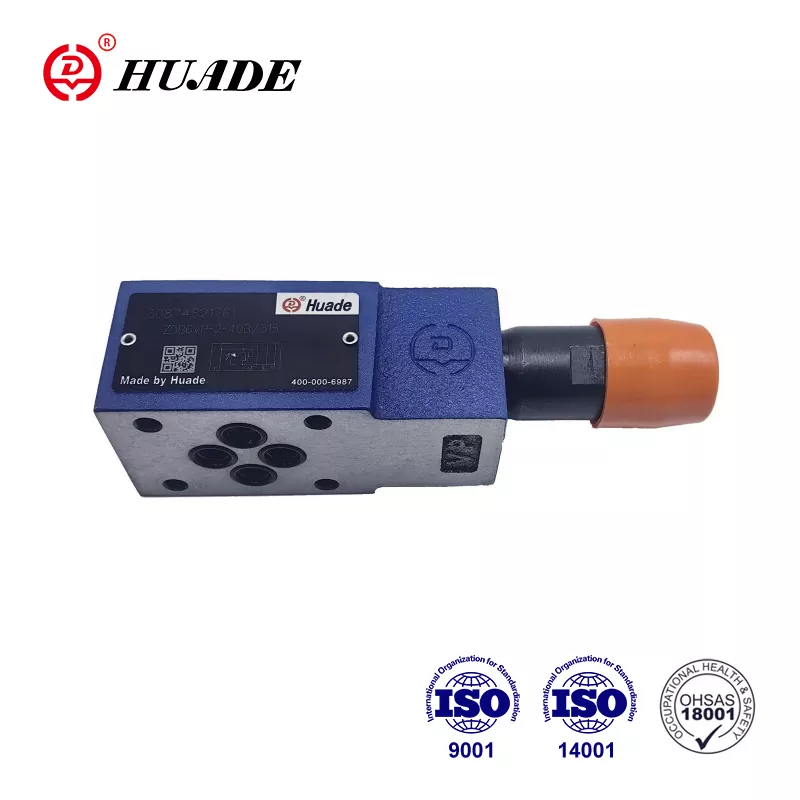

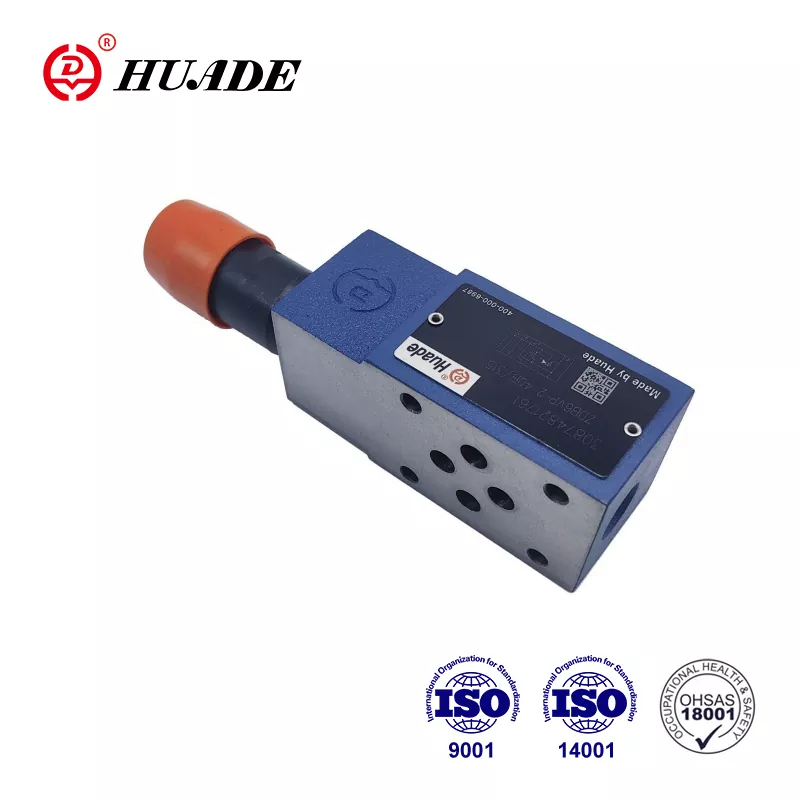

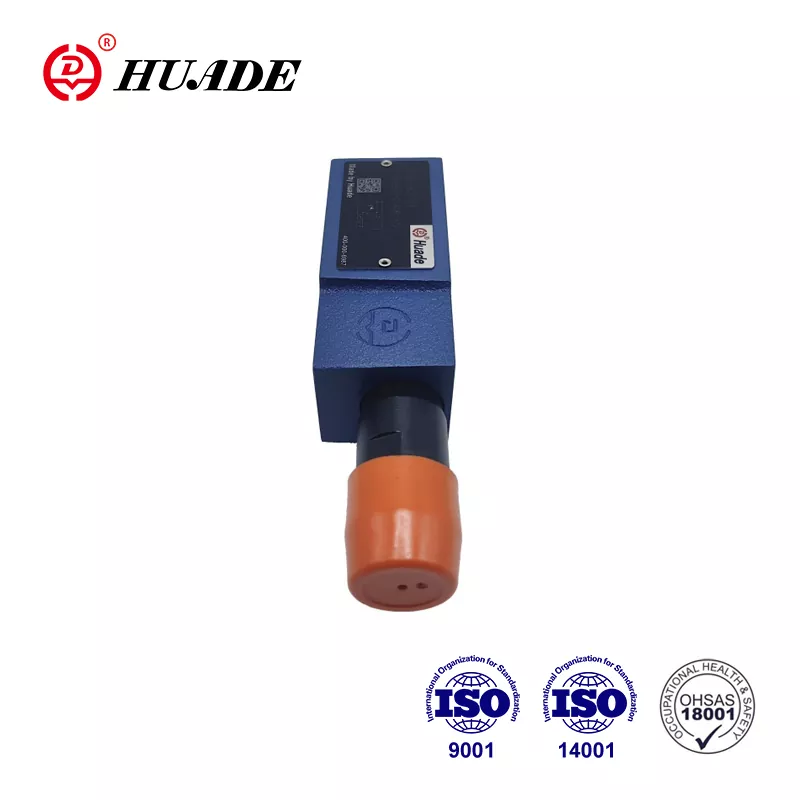

• Tuoteominaisuudet: Pilottikäyttöinen muotoilu, voileipälevyn rakenne, 4 painealueella, joissa on useita säätövaihtoehtoja • Tekniset tiedot: Käyttöpaine jopa 31,5 MPa, virtauskapasiteetti jopa 60 l/min, mineraaliöljy tai fosfaattiesteri • Sovellukset: sotilasteollisuus, teolliset hydrauliset järjestelmät, jotka vaativat paineen rajoitusta ja järjestelmän suojausta
Huade -hydrauliikka on nyt kasvanut huomattavaan tuotantoasteikkaan perustamisensa jälkeen vuonna 1979. Paineenalennusventtiili Z2DB 6: lla on suhteellisen alhaisempi hinta verrattuna muihin kansainvälisiin tunnettuihin tuotemerkkiin. Tehdas kiinnittää enemmän huomiota käytännöllisyyteen ja kustannustehokkuuteen. Halvempien tuotteiden tarjoamiseksi tehdas tekee täynnä kotimaisia resursseja. Samanaikaisesti laadun varmistamiseksi se on ottanut käyttöön yli 750 edistynyttä tuotantolaitetta ympäri maailmaa. Tehdas on läpäissyt ISO9001, ISO14001 ja OH SAS18001. Verrattuna muihin vastaaviin hydrauliventtiileihin, Huade® -paineenalennusventtiilit ovat edistyneempiä tekniikassa ja kestävämpiä tällä alalla. Niitä käytetään laajasti sotilasalalla luotettavan laadun ja vakaan suorituskyvyn vuoksi.
Paineenalennusventtiilin Z2DB 6 tuoteparametri
Paineeneste
Mineraaliöljy (NBR -tiivisteelle) tai fosfaattiesterille (FPM -tiivisteelle)
Painekeskus - Lämpötila -alue (℃)
-30 ~+80
Viskositeettialue (mm/s)
10 ~ 800
Nesteen saastuminen
Suurin sallittu saastumisaste Nesteen on NAS 1638, luokka 9.β₁₀≥75
Käyttöpaine, max. (MPA)
enintään 31,5
Paine säädettävä, maks. Asetus (MPA)
enintään 5 - 10 - 20 - 31,5
Virtaus, max. (L/min)
enintään 60
Paino
Tyyppi ZDB 6 (kg)
noin 1
Tyyppi Z2DB 6 (kg)
noin 1.2
Tuoteominaisuus ja paineenalennusventtiilin Z2DB 6
Ominaisuudet:
▶ voileipälevyventtiili
▶ 4 Paine vaihtelee
▶ 5 Piirivaihtoehtoa
▶ Yhdellä tai kahdella paineenalennuspatruunalla
▶ 4 Säätöelementtiä.
· Kiertokuva
· Hiha kuusikulmiolla ja suojakorkilla

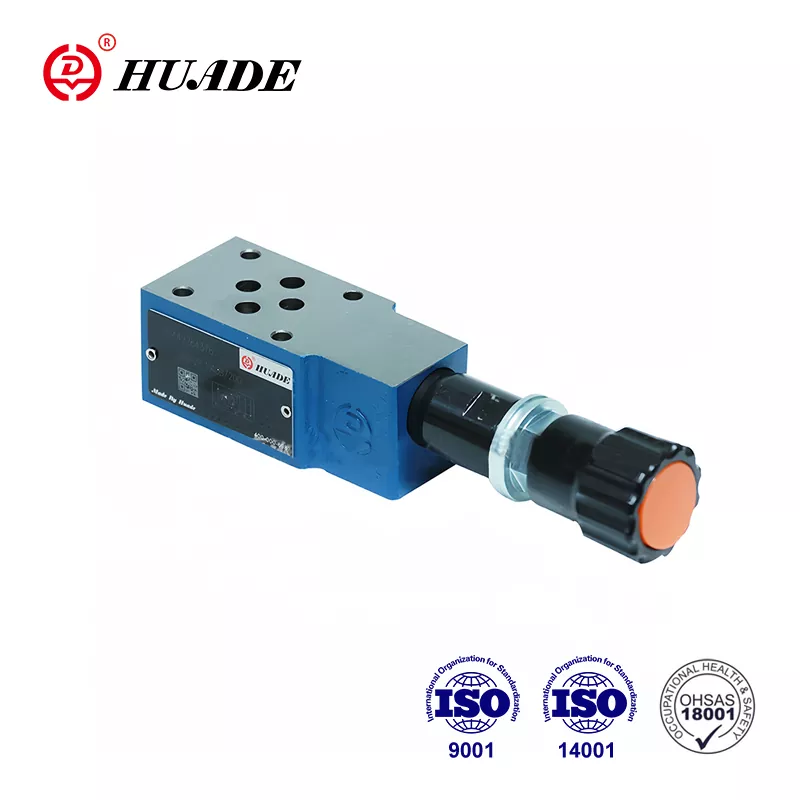

· Lukittava pyörivä nuppi asteikolla
· Lukittava pyörivä nuppi
Sovellus:
Paineenalennusventtiilin Z2DB 6 päätehtävä on paineen rajoittaminen hydraulisessa järjestelmässä.
Leikkaus ja paineenalennusventtiilin symbolit ZDB 6
Paineenalennusventtiilityypit ZDB ja Z2DB ovat ohjattuja ja ne ovat voileipälevyn suunnittelua.
Ne koostuvat pohjimmiltaan kotelosta (7) yhdessä yhden tai kahden paineenalennusventtiilin patruunan kanssa.
Järjestelmäpaine asetetaan säätöelementin (4) avulla.
Lepolla venttiili on suljettu. Paine satamassa A toimii kelaan (1). Samanaikaisesti paine kulkee aukon (2) läpi kelan (1) jousikuormitettuun puoleen ja aukon (3) kautta Pilot -poppettiin (6). Jos sataman A paine nousee jousille asetetun arvon (5) yläpuolelle, ohjaaja Poppet (6) aukeaa. Neste voi nyt virtata puolan (1) jousikuormitetusta puolelta (1), aukon (3) ja kanavan (8) Port T: hen. Tuloksena oleva painehäviö siirtää sitten kelaa (1), mikä aiheuttaa tämän avaavan yhteyden T: hen, kun taas keväällä asetettu paine (5) ylläpidetään.
Kahden jousikammion pilottiöljy palaa ulkoisesti säiliöön Port T: n kautta.
Z2DB 6: n symboli
Huomautus
1.Hueste on suodatettava. Pienin suodattimen hienous on 20 ㎛.
2.Täiliön on oltava tiivistymässä ja ilmansuodatin on asennettava ilman sisäänkäynnille.
3.tuotteet ilman alilevyä poistuessaan tehtaalle, tarvittaessa, tilaa erityisesti.
4.Venven kiinnitysruuvit on oltava korkea intensiteetti (luokka 10.9). Valitse ja käytä niitä näytekirjassa luetetun parametrin mukaan.
5. Venttiiliin kytketyn pinnan karheus vaaditaan pinnan karheutta 0,8.
