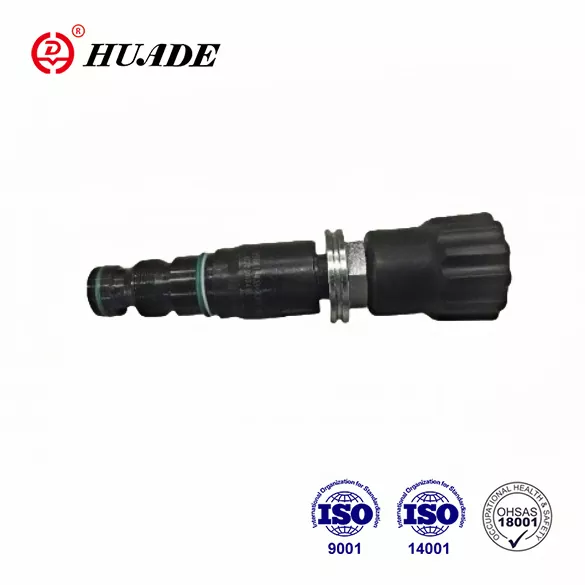

Ottamalla käyttöön Rexrothin edistyneen teknologian Huade Hydraulic on edistynyt merkittävästi hydraulisten komponenttien ja integroitujen laitteiden suunnittelussa, valmistuksessa. Huade® paineenalennusventtiilit DB.K ovat kestävämpiä verrattuna muihin vastaaviin tuotteisiin. Ne voivat korvata Rexrothin saman sarjan tuotteet. Edullisten tuotteiden tarjoamiseksi tehdas kiinnittää enemmän huomiota käytännöllisyyteen ja esittelee yli 750 edistynyttä tuotantolaitetta eri puolilta maailmaa laadun varmistamiseksi. Tehdas on läpäissyt ISO9001, ISO14001 ja OH SAS18001. Huade®-hydrauliset paineventtiilit ovat saaneet laajaa tunnustusta markkinoilla. Luotettavan laadun ja vakaan suorituskyvyn ansiosta niitä käytetään laajasti erilaisissa teollisuusympäristöissä, kuten rakennuskoneissa ja laivojen hydraulijärjestelmässä.
|
Nimellinen koko |
6 |
10 |
20 |
|
Paine nestettä |
Mineraaliöljy (NBR-tiivisteelle) tai fosfaattiesteri (FPM-tiivisteelle) |
||
|
Painenesteen lämpötila-alue (℃) |
-30+80 |
||
|
Viskositeettialue (mm ²/s) |
10-800 |
||
|
Nesteen kontaminaatioaste |
Suurin sallittu kontaminaatioaste |
||
|
Käyttöpaine, max. (MPa) |
31.5 asti |
||
|
Paine säädettävissä, max (MPa) |
jopa 5, jopa 10, jopa 20, jopa 31,5 |
||
|
Virtaus, maks. (l/min) |
60 asti |
100 asti |
300 asti |
|
Paino (kg) |
noin 0,15 |
noin 0,2 |
noin 0,35 |
Ominaisuudet:
▶ Patruunaventtiili
▶ 4 painealuetta
▶ 4 säätöelementtiä
. Pyörivä nuppi
. Hihassa kuusikulmio ja suojahattu
. Lukittava kiertonuppi asteikolla
. Pyörivä nuppi asteikolla
Sovellus:
Paineenalennusventtiilit DB...K.. ovat pilottiohjattuja paineenalennusventtiilejä, jotka asennetaan patruunaan. Niitä käytetään rajoittamaan painetta hydraulijärjestelmässä.
Järjestelmän paineen säätö tapahtuu säätöelementillä (4). Lepotilassa venttiilit ovat kiinni. Paine portissa A vaikuttaa kelaan (1). Samanaikaisesti paine johdetaan aukon (2) kautta puolan (1) jousikuormitteiselle puolelle ja aukon (3) kautta ohjauslevylle (6). Jos paine
portissa Nousee jousella (5) asetetun arvon yläpuolelle, ohjauslevy (6) avautuu. Neste voi nyt virrata puolan (1), aukon (3) ja kanavan (8) jousikuormitteiselta puolelta porttiin Y. Tuloksena oleva painehäviö siirtää kelaa (1), jolloin tämä avaa liitoksen A:sta B:hen. jousella (5) asetettu paine säilyy.
Ohjausöljyn paluu kahdesta jousikammiosta otetaan ulos portin Y kautta.
DB 10 K2-40B:n rakenne
Symboli
1.Neste on suodatettava. Suodattimen vähimmäishienoisuus on 20 ㎛.
2. Säiliön on oltava tiivis ja ilmansuodatin on asennettava ilman sisääntuloon.
3. Tuotteet ilman alalevyä tehtaalta lähtiessä, jos tarvitset niitä, tilaa erikseen.
4. Venttiilin kiinnitysruuvien tulee olla korkean intensiteetin tasoa (luokka 10.9). Valitse ja käytä niitä näytekirjassa lueteltujen parametrien mukaisesti.
5. Venttiiliin liitetyn pinnan karheus vaaditaan. Pinnan karheus on 0,8.
6. Vastakappaleen pinnan viimeistely on 0,01/100 mm.
