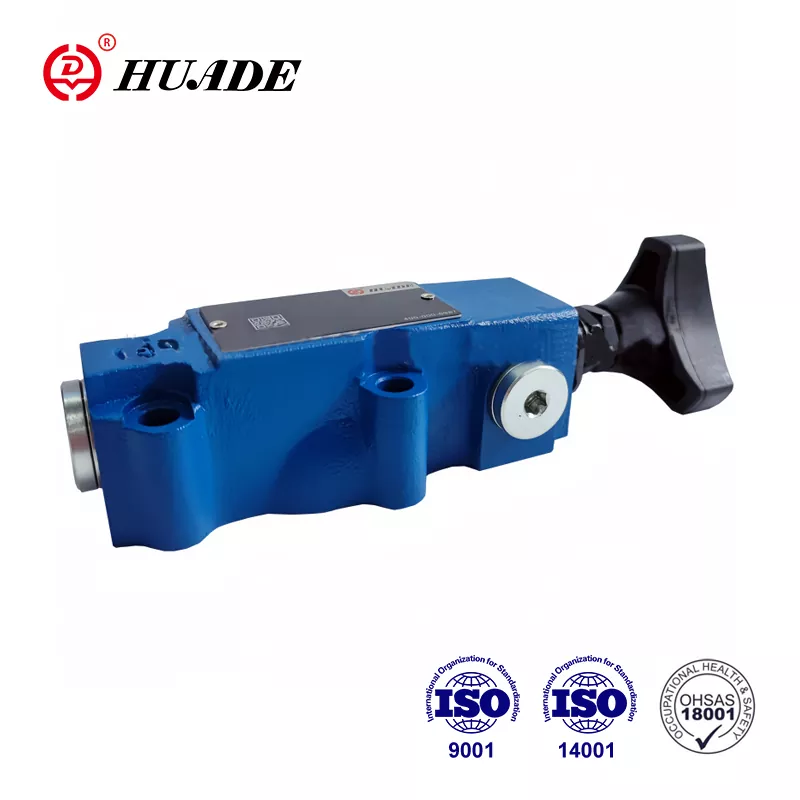

Kaukosäätimen paineenalennusventtiili DBT

yhteistyökokemukset Rexrothin kanssa vuodesta 1979. Huade® kaukosäätimen ylipaineventtiilillä DBT on edullinen hinta. Se on tekniikaltaan edistyneempi ja kestävämpi kuin tämän linjan vastaavat tuotteet. Huade Hydraulic painottaa laatua suuresti. Tehdas käyttää yli 750 kappaletta edistyksellisiä tuotantolaitteita, jotka tuodaan kaikkialta maailmasta hydraulisten venttiilien laadun varmistamiseksi. Kaikille paineventtiileille tehdään tiukat testit ennen tehtaalta lähtöä. Tehdas on läpäissyt ISO9001, ISO14001 ja OH SAS18001. Huade® on erinomainen tuotemerkki Kiinan hydrauliteollisuudessa. Paineensäätöventtiilien sarjaa käytetään laajalti laivojen hydraulijärjestelmissä ja muilla aloilla erinomaisen suorituskyvyn vuoksi.

Remote Control Relief Valve DBT:n tuoteparametri

Kaukosäätimen vapautusventtiilin DBT tuoteominaisuus

Ominaisuudet:

▶ pitkän matkan kaukosäädin

▶ alalevyn asennus

▶ kolme säätöelementtiä:

▶ Pyörivä nuppi

▶ Hex. pääruuvi suojakorkilla

▶ Lukittava kiertonuppi asteikolla

Kaukosäätimen paineenrajoitusventtiilin DBT toiminnot, osa ja symbolit

Tyypit DBT ja DBWT kauko-ohjattavat paineventtiilit ovat pilottiohjattuja paineenalennusventtiilejä.

Tyyppi DBT koostuu pääasiassa pääventtiilistä (1), päärullasta (2), venttiilin istukasta (3) ja säädöstä (6)

Järjestelmän paine vaikuttaa kelaan (2) aukon kautta. Jos paine ylittää jousella asetetun venttiilin, paineneste valuu säiliöön portista T (tai ulkopuolisesta tyhjennys).

Paineenalennusventtiilin DBT rakenne ja symbolit

Huomaa

1.Neste on suodatettava. Suodattimen vähimmäishienoisuus on 20 ㎛.

2. Säiliön on oltava tiivis ja ilman sisääntuloon on asennettava ilmansuodatin.

3. Tuotteet ilman alalevyä poistettaessa tehtaalta.

4. Venttiilin kiinnitysruuvien tulee olla korkean intensiteetin tasoa (luokka 10.9). Valitse ja käytä niitä näytekirjassa lueteltujen parametrien mukaisesti.

5. Venttiiliin liitetyn pinnan karheus vaaditaan. Pinnan karheus on 0,8.

6. Vastakappaleen pinnan viimeistely on 0,01/100 mm.
