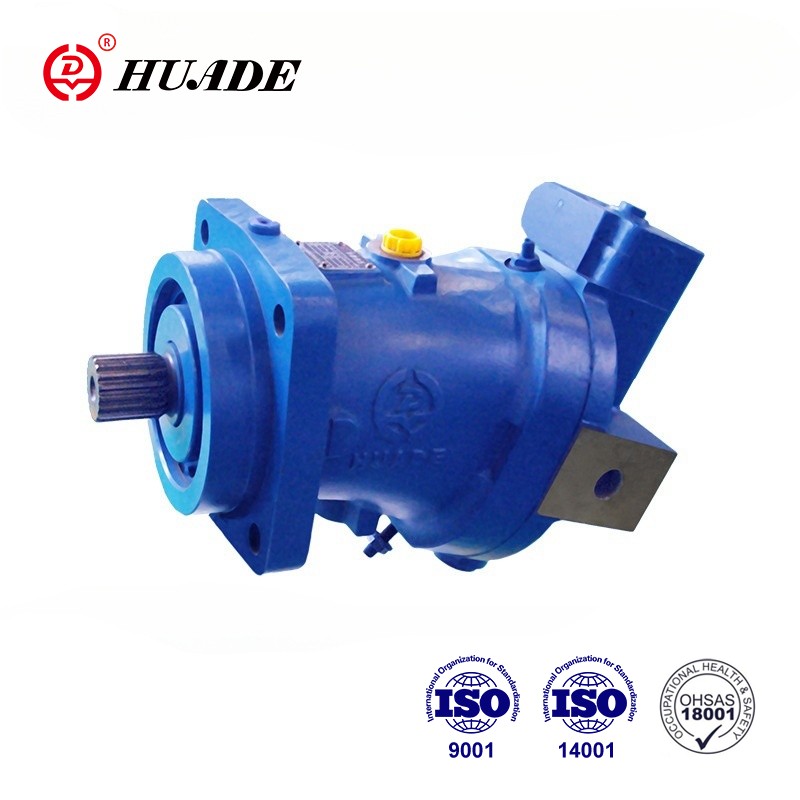

Hydraulinen aksiaalinen mäntämoottoritedustaa yhtä Fluid Power -teknologian hienostuneimmista ja tehokkaimmista ratkaisuista. Nämä tarkkuusmuodostetut laitteet muuntavat hydraulisen energian pyörimisiksi mekaaninen energia, mikä tekee niistä välttämättömiä sovelluksissa, jotka vaihtelevat raskasta Rakennuslaitteet tarkkuuden valmistuskoneisiin. Ymmärtäminen Heidän toiminta paljastaa tyylikkäät tekniikan periaatteet, jotka tekevät moderneista Mahdolliset hydrauliset järjestelmät.
Perusperiaate
Sen ytimessä hydraulinen aksiaalinen männän moottori toimii Pascalin periaatteessa, jossa todetaan, että paine kohdistuu a suljettu neste siirretään tasaisesti kaikkiin suuntiin. Moottorin valjaat Tämä periaate käyttämällä paineistettua hydraulista nestettä mäntien ajamiseen Pyöreällä kuviolla keskusakselin ympärillä. Kun nämä männät liikkuvat taaksepäin ja eteenpäin ne luovat kiertoliikkeen huolellisesti suunnitellun mekaanisen kautta kytkentäjärjestelmä.
Termi "aksiaalinen" viittaa Mäntien suunta, jotka on sijoitettu yhdensuuntaisesti moottorin pääosan kanssa kierto -akseli. Tämä järjestely eroaa säteittäisistä mäntämoottoreista, missä Männät on sijoitettu kohtisuoraan akseliin nähden. Aksiaalinen kokoonpano tarjoaa selkeitä etuja tehotiheyden, tehokkuuden ja kompaktiisuus.
Ydinkomponentit ja niiden toiminnot
Sylinterilohko
Sylinterilohko toimii sydämenä moottori, joka sisältää useita tarkalleen koneistettuja sylintereitä symmetrisesti keskusakselin ympärillä. Tyypillisesti moottoreilla on viiden välillä ja yhdeksän sylinteriä, ja seitsemän on yleinen kokoonpano. Jokainen sylinteri on mäntä, joka liikkuu aksiaalisesti hydraulisen paineessa. Se Sylinterilohko pyörii yksikkönä, minkä tahansa kollektiivinen toiminta Männät.
Männät ja yhdistävät elementit
Yksittäiset männät sopivat tiukasti jokaiseen Sylinteri, joka on suljettu tarkkuusrenkaisilla sisäisten vuotojen estämiseksi. Jokainen mäntä Kytketty kytkentävarsiin tai tohveli -tyynyyn, joka siirtää lineaarisen liikkeen mäntä kiertoliikkeeseen. Näiden yhdistävien elementtien on kestettävä valtavat voimat säilyttäen samalla tarkan kohdistuksen koko kiertoon sykli.
Swash -levy
Swash -levy edustaa ehkä eniten Aksiaalisen männän moottorin nerokas komponentti. Tämä kulmalevy, jota kutsutaan myös a CAM -levy, muuntaa mäntien lineaarisen liikkeen pyörimisliikkeeksi. Kun Sylinterilohko pyörii, männät seuraavat hajulevyn muotoa, Liikkuminen sylintereistään ja ulos. Swash -levyn kulma suoraan Määrittää kunkin männän aivohalvauksen siirtymisen ja muuttuvan siirtymän Moottorit, tämä kulma voidaan säätää moottorin nopeuden ja vääntömomentin ohjaamiseksi.
Venttiililevy ja sataman ajoitus
Venttiililevy ohjaa ajoitusta Hydraulinen nestevirta jokaiseen sylinteriin ja sieltä. Tämä paikallaan oleva komponentti Ominaisuudet tarkasti sijoitetut portit, jotka kohdistuvat pyörivän sylinterin kanssa lohko. Kun jokainen sylinteri pyörii venttiililevyn ohi, se yhdistää vuorotellen Korkeapaineen sisääntuloon ja matalapaineisiin poistoaukkoon varmistaen, että Pistons Vastaanota paineistettua nestettä täsmälleen oikeaan aikaan heidän syklinsä.
Käyttöjakso
Hydraulisen aksiaalisen männän toiminta Moottori seuraa huolellisesti järjestettyä sykliä, joka toistuu jatkuvasti niin kauan Kun paineistettu neste toimitetaan.
Imukykyinen vaihe
Saantovaiheen aikana mäntä alkaa sen ulkoinen isku, kun sylinteri on kohdistunut korkeapaineisen portin kanssa Venttiililevy. Paineistettu hydraulinen neste ryntää laajenevaan sylinteriin avaruus, työntäen mäntää vasten. Syntynyt voima riippuu molemmista Hydraulinen paine ja männän tehokas alue.
Tehovaihe
Kun sylinteri kiertää edelleen, Mäntä saavuttaa maksimilaajennuksen ja aloittaa sisäisen aivohalvauksen. Paineinen Sylinteriin loukkuun jäänyt neste kohdistaa voiman männään, joka välittää tämän Pakota kytkentätangon läpi hajulevyyn. Koska swash -levy on Kulmaan kiinnitetty tämä aksiaalinen voima luo pyörimismomentin, myötävaikuttaen moottorin lähtömomentti.
Poistovaihe
Kun sylinteri kohdistuu Matalapaineinen satama, paine neste karkotetaan, kun mäntä täydentää sen Sisäinen aivohalvaus. Tämä ajoitus varmistaa, että jokainen sylinteri tyhjennetään käytetystä nesteestä Ennen seuraavan imusyklin aloittamista. Tämän venttiilin toiminnan tarkka ajoitus on ratkaisevan tärkeää sujuvan käytön ylläpitämiseksi ja painehäviöiden estämiseksi.
Muuttuva siirtymätekniikka
Monet modernit aksiaalimäntämoottorit Muuttuvan siirtymäkapasiteetti, joka saavutetaan säätämällä hajulevyn kulmaa. Kun swash -levyn kulma kasvaa, Pistons kokee pidempiä aivohalvauksia, mikä johtaa suurempaan siirtymiseen vallankumousta kohti ja suurempi vääntömomentti alhaisemmassa nopeudet. Päinvastoin, swash -levyn kulman vähentäminen vähentää siirtymistä, sallimalla suuremmat pyörimisnopeudet vähentyneellä vääntömomentilla.
Tämä muuttujan siirtymäominaisuus tarjoaa Poikkeuksellinen ohjauksen joustavuus. Elektroniset ohjaimet voivat säätää automaattisesti kuormitusvaatimusten perusteella varustettu laukkulevyn kulma, optimoimalla tehokkuus Laaja valikoima käyttöolosuhteita. Jotkut edistyneet järjestelmät voivat jopa saavuttaa nolla siirtymä, moottorin tehokas pysäyttäminen keskeyttämättä Hydraulinen virtaus.
Tehokkuus ja suorituskyky Ominaispiirteet
Hydrauliset aksiaalimäntämoottorit saavuttavat huomattavan korkea hyötysuhde, ylittää usein 95% optimaalisessa toiminnassa olosuhteet. Tämä tehokkuus johtuu useista suunnittelutekijöistä, mukaan lukien minimaalinen sisäinen vuoto, tarkka komponenttitoleranssit ja optimoitu neste dynamiikka. Aksiaalinen järjestely edistää tätä tehokkuutta tarjoamalla Tasapainoiset säteittäiset voimat, jotka vähentävät laakerikuormia ja mekaanista kitkaa.
Näiden moottorien teho-painosuhde on poikkeuksellinen, mikä tekee niistä ihanteellisia mobiilisovelluksiin, joissa paino on kriittinen. Yksi moottori voi tuottaa valtavan vääntömomentin säilyttäen samalla Suhteellisen kompaktit mitat. Lisäksi luontainen ylikuormitussuojaus Hydraulijärjestelmät tarkoittaa, että nämä moottorit voivat käsitellä väliaikaisia ylikuormituksia ilman vahingoittaa.
Sovellukset ja edut
Hydrauliset aksiaalimäntämoottorit löytävät Hakemukset lukuisilla toimialoilla. Rakennuslaitteissa ne virtaavat kaivinkoneiden ja kuormaimien pyörät. Merisovellukset sisältävät Ankkurit tuulilaatikko ja työntöjärjestelmät. Teollisuuskäytöt vaihtelevat kuljettimesta Asemat työkalukarat.
Aksiaalimäntämoottorien edut ulottuu heidän korkean hyötysuhteensa ja tehotiheyden ulkopuolelle. Ne tarjoavat erinomaisia Nopeuden hallinta voi toimia molemmissa suunnissa yhtä suorituskyvyn ja Tarjoa välittömät käynnistys- ja pysäytysominaisuudet. Heidän kykynsä ylläpitää Jatkuva vääntömomentti vaihtelevien nopeuksien välillä tekee niistä ihanteellisia sovelluksiin edellyttää tarkkaa liikkeenhallintaa.
