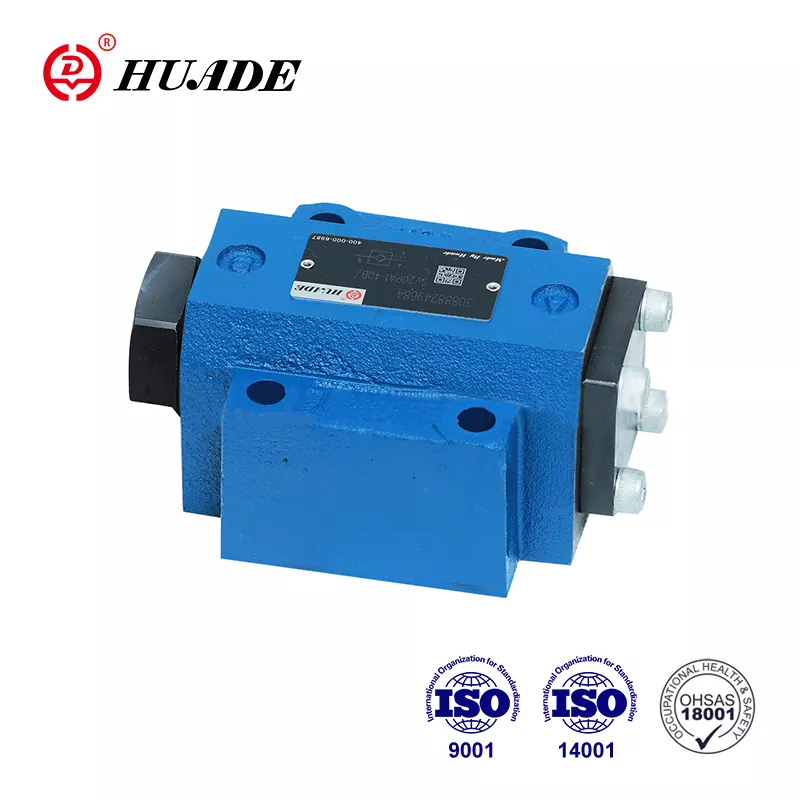

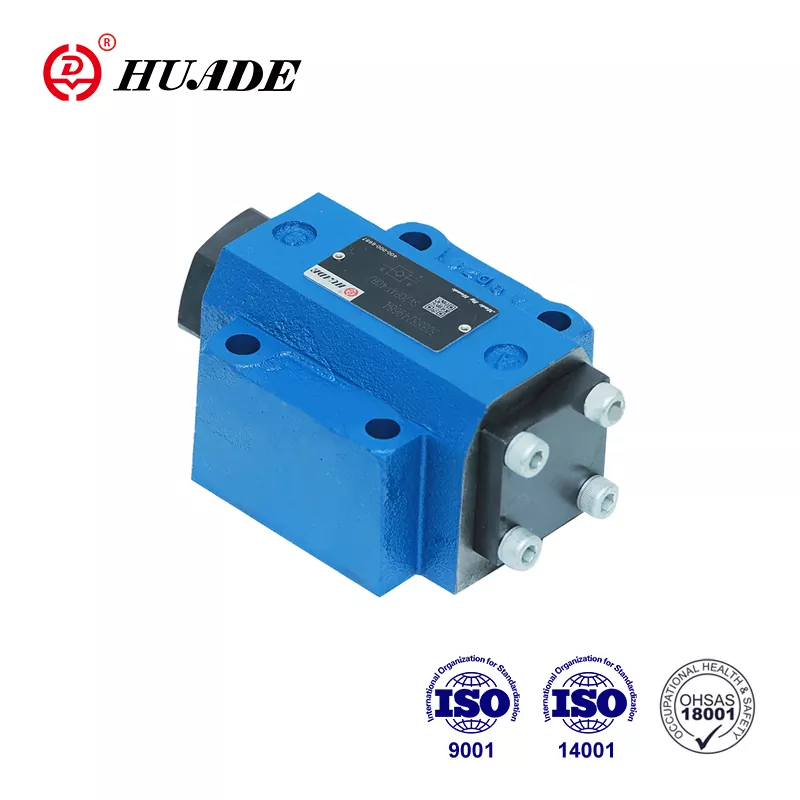

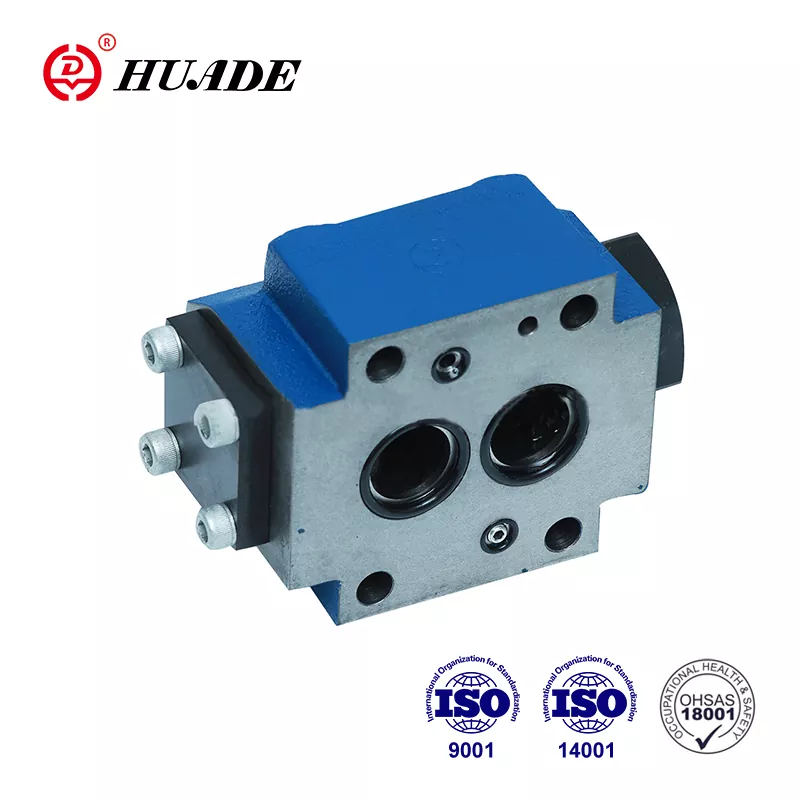

Huade on tunnettu tuotemerkki Kiinassa. Perustamisen jälkeen sillä oli kaksi pitkäaikaista yhteistyökokemusta Rexrothin kanssa. Se voi korvata kokonaan Rexrothin tarjoaman SL-sarjan. Hinta on kohtuullisempi. Huade® takaiskuventtiilit SL-sarja ovat kilpailukykyisiä hyvällä laadulla ja halvemmalla. Huade painottaa laatua suuresti. Tehdas on läpäissyt ISO9001, ISO14001 ja OH SAS18001. Huaden hydrauliventtiilejä käytetään laajalti sotilasteollisuudessa ja muilla aloilla erinomaisen suorituskyvyn ansiosta. Kaikki Huade®-takaiskuventtiilit pakataan vakiopakkauksiin sekä vedenpitäviin muovipakkauksiin.
|
Tekniset tiedot |
||||||
|
Tyyli |
10 |
16 |
20 |
25 |
30 |
|
|
Paino |
alalevyn asennus (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
kierreliitos (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Asennusasento (㎫) |
Valinnainen |
|||||
|
Virtaussuunta (㎫) |
A paikkaan B vapaa, paikasta B paikkaan A aukon kautta |
|||||
|
Käyttöpaine, max. (㎫) |
0,5-315 |
|||||
|
Säätöpaine, max (㎫) |
0,5-315 |
|||||
|
Säädä äänenvoimakkuutta - portti X (cm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Säädä äänenvoimakkuutta - portti Y (cm3) |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
Valvonta-alueet -alue A1 (cm3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-alue A2 (cm3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-alue A3 (cm3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-pinta-ala A4 (cm3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Paine nestettä |
Mineraaliöljyt (NBR-tiivisteille) tai fosfaattiesteri (FPM-tiivisteille) |
|||||
|
Painenesteen lämpötila-alue (℃) |
-30+80 |
|||||
|
Viskositeettialue (mm2/s) |
2,8-500 |
|||||
Ominaisuudet:
▶ nesteen ohjaama takaiskuventtiili
▶ Alalevyasennukseen, asennuskuvio DIN 24 340 mukaan
▶ Alalevy- tai ruuviliitos
▶ Vuotoaukon kanssa tai ilman
▶ Esiavaamalla tai ilman
▶ Tyyppi esiavauksella, vaimennettu dekompressio
▶ 4 avauspainetta
▶ Pattem siirto Din 24 340 fom A, 1SO 4401 ja CETOP-RP 121H
Takaiskuventtiilit SL ovat hydraulisesti ohjattavia takaiskuventtiileitä, jotka ovat tyypiltään tyypiltään suunniteltuja, ja ne voidaan avata päästämään alhainen kumpaankin suuntaan.
Näitä venttiileitä käytetään eristämään paineen alaisia käyttöpiirejä, suojaamaan kuorman laskua johtokatkoksen sattuessa tai hydraulisesti lukittujen toimilaitteiden hiipiviä liikkeitä vastaan.
Pohjimmiltaan nämä venttiilit koostuvat kotelosta (1), venttiilistä (2), puristusjousesta (3), ohjausrullasta (4) sekä esiavauksesta, kuten palloventtiili (5), valinnaisesti.
Venttiili mahdollistaa vapaan virtauksen paikasta A paikkaan B, vastasuunnassa nokka (2) pysyy istukassaan jousivoiman lisäksi järjestelmäpaineella.
Ohjausportin X paineliitännän kautta ohjausmäntä (4) siirretään oikealle. Tämä työntää lautasen (2) irti istuimesta. Nyt venttiilillä voi olla myös virtaus B:stä A:hen.
Jotta varmistetaan venttiilin oikea avautuminen ohjausmännän (4) kautta, tarvitaan tietty vähimmäissäätöpaine.
Tässä venttiilissä on ylimääräinen esiaukko. Ohjausportin X paineliitännän kautta ohjausmäntä (4) työnnetään oikealle.
Tämä työntää ensin pallon (5) ja sitten lautasen (2) istuimesta. Nyt venttiilissä voi olla myös virtaus B:stä A:een. Esiavauksen takia paineenalaisen nesteen paineen aleneminen vaimenee. Näin mahdolliset paineiskut vältetään
Tämän venttiilin toiminta on periaatteessa sama kuin venttiilin SV. Erona on lisävuotoportti Y. Tällä erotetaan ohjausmännän (4) rengasalue portista A.
Portissa A oleva paine vaikuttaa vain ohjausmännän (4) alueeseen A4.
Leikkausnäkymä takaiskuventtiilistä SL. .PB
(vuotoportilla, ilman esiavaamista)
