Virtaushallintaventtiilit ovat kuin teollisuusmaailman liikennevalot. Aivan kuten liikennevalot hallitsevat autojen virtausta kiireisillä kaduilla, nämä venttiilit hallitsevat nesteiden, kaasujen ja höyryn virtausta putkissa ja järjestelmissä. Pumpaat vettä, liikut öljyä putkistojen läpi tai hallitset koneiden ilmanpainetta, virtauksen ohjausventtiilit varmistavat, että kaikki liikkuu oikealla nopeudella ja paineella.
Mitkä ovat virtauksen ohjausventtiilit?

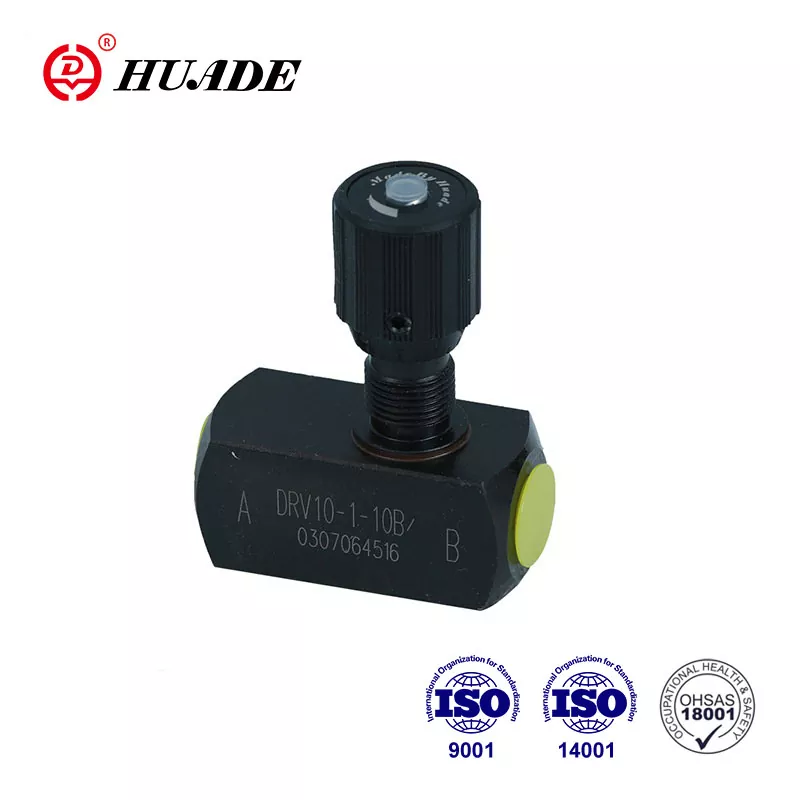

Virtausohjausventtiili on laite, joka hallitsee kuinka paljon nestettä virtaa putken tai järjestelmän läpi. Ajattele sitä kuin hana keittiössäsi - voit kääntää sen antaa enemmän tai vähemmän vettä virtata ulos. Mutta virtauksen ohjausventtiilit ovat paljon tarkempia ja voivat toimia automaattisesti ilman, että joku kääntää niitä käsin.
Näillä venttiileillä on neljä päätyötä:
Nopeuden hallinta:Ne hallitsevat kuinka nopeasti asiat liikkuvat hydraulisissa järjestelmissä, kuten rakennuslaitteiden aseissa.
Virtauksen jakauma:Ne jakoivat virtauksen eri polkujen välillä, kuten veden jakaminen pihallasi erilaisiin sprinklerivyöhykkeisiin.
Virtaussuoja:Ne estävät liikaa nestettä virtaamasta, mikä voi vahingoittaa laitteita.
Paineenhallinta:Ne pitävät painetta järjestelmissä tasaisena ja turvallisena.
Kuinka virtauksen ohjausventtiilit toimivat?
Perusajatus on yksinkertainen: tekemällä avaus pienemmän tai suuremman, voit hallita kuinka paljon neste virtaa läpi. Se on kuin laittamalla peukalo puutarhaletkun päähän - mitä pienempi aukko, sitä vähemmän vesi tulee ulos (mutta se tulee ulos nopeammin).
Virtaushallintaventtiilit toimivat monin tavoin:
- Kiinteä avaus:Joissakin venttiileissä on asetettu avauskoko, joka ei muutu.
- Muuttujan aukko:Toiset voivat säätää avauskokoaan olosuhteiden perusteella.
- Painekompensaatio:Älykkäät venttiilit säätävät automaattisesti pitämään virtauksen tasaisena, vaikka paine muuttuu.
- Sähköinen ohjaus:Nykyaikaiset venttiilit käyttävät tietokoneesignaaleja erittäin tarkkojen säätöjen tekemiseen.
Tyypit virtauksen ohjausventtiilit
Korvausmenetelmällä
Ei-painekompensoitu venttiilit
Nämä ovat yksinkertaisin tyyppi. Heillä on kiinteä tai säädettävä aukko, mutta virtaus muuttuu, kun paine muuttuu. Ne toimivat parhaiten, kun järjestelmäpaine pysyy melko vakaana. Ne ovat halpoja ja yksinkertaisia, mutta eivät kovin tarkkoja, kun olosuhteet muuttuvat.
Painekompensoivat venttiilit
Nämä venttiilit ovat älykkäämpiä. Heillä on erityisiä osia, jotka säätävät automaattisesti aukon pitämään virtauksen tasaisena, vaikka paine muuttuu. Ne ovat tarkkoja 3–5%: n sisällä ja toimivat hyvin, kun järjestelmäpaine nousee paljon.
Lentäjät
Nämä käyttävät pientä "pilotti" -venttiiliä suuremman pääventtiilin hallitsemiseksi. Ne ovat erittäin reagoivia ja toimivat hyvin korkean virtauksen sovelluksissa, joissa tarvitset nopeita muutoksia.
Rakennetyypin mukaan
Palloventtiilit
Näissä on pallo, jonka läpi on reikä. Kun käännät palloa, voit avata tai sulkea virtauspolun. Ne ovat hienoja nopeaan päällä/pois päältä ja tiivistävät erittäin hyvin. Löydät ne öljynjalostamoista ja lämmitysjärjestelmistä. Ne eivät kuitenkaan ole parhaita hienon virtauksen hallintaan.
Perhonen venttiilit
Näillä on levy, joka pyörii virtauksen ohjaamiseksi. Ne ovat kevyitä ja luovat pienen paineen pudotuksen. Ne toimivat hyvin suurille putkille ja vesijärjestelmille. Ne ovat kompakteja, mutta eivät sulje täydellisesti korkeissa paineissa.
Neulaventtiilit
Näillä on terävä neula, joka sopii kartion muotoiseen istuimeen. Ne antavat erittäin tarkan hallinnan ja ovat täydellisiä pieniin, tarkisiin säätöihin. Näet ne laboratorioissa ja analyyttisissä laitteissa. Ne ovat erittäin tarkkoja, mutta käsittelevät vain pieniä virtauksia.
Maapalloventtiilit
Nämä ovat virtauksen hallinnan työhevosia. Heillä on hyvä virtauksenhallintakyky ja ne työskentelevät monissa sovelluksissa, kuten kemialliset kasvit, voimalaitokset ja öljynjalostamot. Ne luovat enemmän painehäviöitä, mutta antavat erinomaisen hallinnan.
Porttiventtiilit
Näissä on tasainen portti, joka liukuu ylös ja alas. Kun ne ovat täysin auki, ne luovat hyvin vähän paineen pudotusta. Niitä käytetään pääasiassa päällä/pois -ohjauksessa, ei virtauksen hallinnassa. Löydät ne eristävät putkijärjestelmien osiot.
Kalvoventtiilit
Nämä käyttävät joustavaa kalvoa virtauksen ohjaamiseen. Ne tiivistyvät täydellisesti ja vastustavat korroosiota hyvin. Ne ovat täydellisiä lääke- ja elintarvikkeiden jalostukseen, jossa sinulla ei ole vuotoja. Heillä on paine- ja lämpötilarajoitukset.
Nipistää venttiilit
Nämä puristavat joustavan putken virtauksen ohjaamiseksi. Ne ovat taloudellisia ja hienoja hoitamaan lietteitä kiinteillä hiukkasilla. Kaivos- ja jätevedenkäsittelylaitokset käyttävät niitä usein. Ne ovat halpoja, mutta niillä on paine- ja lämpötilarajat.
Toimilaitteen tyyppi
Pneumaattiset toimilaitteet
Nämä käyttävät paineilmaa venttiilin käyttämiseen. Ne ovat luotettavia, nopeita ja taloudellisia. Ne toimivat hyvin, jos sähköä ei ole saatavilla ja voivat kiertää miljoonia kertoja. Niillä on kuitenkin rajoitettu voima ja lyhyempi elämä kuin muilla tyypeillä.
Sähkötoimilaitteet
Nämä käyttävät sähkömoottoreita (AC tai DC) venttiilien käyttämiseen. Ne ovat erittäin tehokkaita, puhtaita, hiljaisia ja tarkkoja. Voit hallita niitä etäyhteyden kautta ja säästävät energiaa. Ne maksavat alun perin enemmän ja voivat ylikuumentua usein säädöillä.
Hydrauliset toimilaitteet
Nämä käyttävät hydraulista nestettä voimaan. Ne tuottavat erittäin suurta voimaa ja kestävät pitkään. Ne ovat täydellisiä raskaisiin sovelluksiin, mutta luovat monimutkaisia järjestelmiä, joilla on mahdolliset vuotoriskit.
Missä virtauksen ohjausventtiilit käytetään?
Hydrauliset järjestelmät
Rakennuslaitteissa, kuten kaivinkoneet ja puskutraktorit, virtauksen ohjausventtiilit hallitsevat kuinka nopeasti aseet ja kauhat liikkuvat. Ne jakavat myös hydraulisen tehon erilaisiin toimintoihin ja pitävät järjestelmän paineen turvassa.
Pneumaattiset järjestelmät
Ilmakäyttöisissä järjestelmissä nämä venttiilit hallitsevat kuinka nopeat ilmasylinterit ulottuvat ja vetäytyvät. Ne estävät nykimäisen liikkeen ja vähentävät laitteiden kulumista.
Öljy- ja kaasu
Ohjausvirta putkilinjoissa, hallita nestemäisiä tasoja erotussäiliöissä ja säätele painetta koko järjestelmän ajan.
Vedenkäsittely
Levitä vettä kaupunkeihin, estä ylikulutuksen ja hallintakäsittelyprosessit.
Kemiallinen ja farmaseuttinen
Sekoita tarkasti ainesosat, ohjausreaktionopeudet ja ylläpitä tuotteen laatua.
Valmistus
Automaattisten laitteiden ohjausnopeudet, hallita hydraulisia puristeita ja koordinoi useita koneen toimintoja.
Ruoka ja juoma
Hallitse ainesosa virtaa, hallita lämpötiloja ja ylläpitää terveysolosuhteita.
Erityisympäristöt
- Syövyttävät ympäristöt:Käytä erityisiä materiaaleja, kuten ruostumattomasta teräksestä, kemiallisen hyökkäyksen kestämiseen.
- Räjähtävät alueet:Käytä vaarallisiin paikkoihin sertifioituja räjähdyksenkestäviä malleja.
- Korkea lämpötila/paine:Erikoismallit käsittelevät äärimmäisiä olosuhteita turvallisesti.
- Terveysovellukset:Täyttää tiukat puhtausstandardit ruoan ja huumeiden tuotannon suhteen.
Virtauksen hallintaventtiilin koon laskin
Kuinka valita oikea virtausventtiili
Oikean venttiilin valitseminen on kuin oikean työkalun valitseminen työhön. Sinun on harkittava useita tekijöitä:
Nesteominaisuudet
- Millainen neste: neste, kaasu tai höyry?
- Kuinka paksu (viskoosinen) se on?
- Onko se syövyttävä vai puhdas?
- Mikä lämpötila -alue?
- Mitä painetasoja?
Suorituskykyvaatimukset
- Kuinka paljon virtausta tarvitset (vähimmäismäärä, normaali, maksimi)?
- Kuinka tarkan hallinnan on oltava?
- Kuinka nopeasti sen on vastattava muutoksiin?
- Mitä säätöalue tarvitaan?
Järjestelmän integraatio
- Mikä putken koko ja tyyppi?
- Kuinka se yhdistyy (laipattu, kierteitetty, hitsattu)?
- Millainen toimilaite (ilma, sähköinen, hydraulinen)?
- Mitkä ohjaussignaalit (analoginen, digitaalinen)?
Ympäristöolosuhteet
- Käyttölämpötila ja kosteus
- Turvallisuusvaatimukset (räjähdyskestävä, paloturva)
- Ylläpidon saatavuus
- Kustannusnäkökohdat (alku- ja toiminta)
Virtausominaisuudet
Useimmissa venttiileissä on yksi näistä virtauskuvioista:
Lineaarinen:Virtaus kasvaa tasaisesti venttiilin avaamisella - hyvä yksinkertaisiin sovelluksiin.
Tasavertainen prosenttiosuus:Virtaus kasvaa eksponentiaalisesti - käytetään 90%: lla sovelluksista, koska se antaa paremman hallinnan.
Nopea avaaminen:Pienet liikkeet luovat suuria virtausmuutoksia - käytetään on/pois -sovelluksissa.
Ylläpito ja vianetsintä
Kuten mikä tahansa mekaaninen laite, virtauksen ohjausventtiilit tarvitsevat säännöllistä hoitoa toimiakseen oikein.
Yleiset ongelmat
Virtausongelmat
- Epäjohdonmukainen virtaus tarkoittaa yleensä likaa, kulumista tai väärää säätöä
- Matala virtaus osoittaa usein tukkeutumisia tai kuluneita osia
- Vaihteleva virtaus viittaa painonongelmiin tai epävakaisiin ohjaussignaaleihin
Vuotoongelmat
- Ulkoiset vuodot tulevat kuluneista tiivisteistä tai löysistä yhteyksistä
- Sisäiset vuodot tapahtuvat, kun venttiilien istuimet kuluvat tai roskat kiinni
- Pakkausvuodot tapahtuvat, kun suljen ympärillä olevat tiivisteet vanhenevat
Suorituskykyongelmat
- Sticky -toimenpide viittaa korroosioon, roskiin tai voitelun puutteeseen
- Hidas vastaus osoittaa toimilaitteen ongelmat tai ohjaussignaaliongelmat
- Liiallinen melu tarkoittaa yleensä kavitaatiota, värähtelyä tai myrskyistä virtausta
Ylläpito -strategia
Ennaltaehkäisevä huolto
- Tarkista kuukausittain vuotojen, kulumisen ja korroosion suhteen
- Testaa hydraulista nestettä ja suodattimia neljännesvuosittain
- Voitelua liikuttavia osia säännöllisesti
- Kalibroi ja testi suorituskyky määräajoin
Kuntovalvonta
- Käytä painekamittareita tukkeutumisten tai kulujen havaitsemiseen
- Seuraa virtausnopeuksia suorituskyvyn muutosten tunnistamiseksi
- Tarkkaile lämpötiloja vaurioiden estämiseksi
- Analysoi värähtely mekaanisten ongelmien saamiseksi varhain
Vianetsintäprosessi
- Tarkista jokainen komponentti systemaattisesti
- Löydä perimmäinen syy, ei vain oireita
- Varmista suorituskyky korjausten jälkeen
- Pidä yksityiskohtaiset huoltotiedot
Virtauksen ohjausventtiilien tulevaisuus
Teknologia tekee virtauksenhallintaventtiileistä älykkäämpiä ja tehokkaampaa.
Älykäs venttiilitekniikka
Esineiden Internet (IoT) -integraatio
Nykyaikaiset venttiilit sisältävät paineen, lämpötilan, virtauksen ja tärinän anturit. He keräävät tietoja jatkuvasti, ja niitä voidaan seurata etäyhteyden kautta älypuhelimien tai tietokoneiden kautta. Pilvipohjaiset järjestelmät analysoivat näitä tietoja optimointiehdotusten aikaansaamiseksi.
Keinotekoiset älykkyyssovellukset
AI -algoritmit voivat ennustaa, kun venttiilit tarvitsevat huoltoa ennen kuin ne epäonnistuvat. Ne säätävät venttiilin asetuksia automaattisesti muuttuvien olosuhteiden perusteella ja voivat havaita epätavalliset käyttömallit, jotka saattavat osoittaa ongelmia.
Digitaalinen kaksosetekniikka
Insinöörit luovat virtuaalisia kopioita fyysisistä venttiileistä, jotka simuloivat suorituskykyä ja sallivat testauksen virtuaaliympäristöissä. Tämä auttaa optimoimaan mallit ja junaoperaattorit vaarantamatta todellisia laitteita.
Teollisuus 4.0 Integraatio
Järjestelmäyhteys
Nykyaikaiset venttiilit kommunikoivat käyttämällä teollisuusverkkoja ja prosessitietoja paikallisesti nopeamman vastauksen saavuttamiseksi. Ne integroivat saumattomasti valmistusten suorittamisjärjestelmiin ja käyttävät standardoituja viestintäprotokollia.
Lisääntynyt automaatio
Järjestelmät toimivat minimaalisella ihmisen väliintulolla, koordinoivat useita venttiilejä automaattisesti ja optimoivat oman suorituskyvyn. He voivat jopa diagnosoida ja palauttaa tietyistä vikoista automaattisesti.
Kestävän kehityksen trendit
Energiatehokkuus
Uudet mallit palauttavat energian paine -eroista, vähentävät järjestelmän energiankulutusta tarkan ohjauksen avulla ja optimoivat kokonaiset järjestelmät maksimaalisen tehokkuuden saavuttamiseksi.
Ympäristövaatimukset
Tiukemmat määräykset vaativat alhaisempia päästöjä, kestäviä materiaaleja, parempia kierrätysohjelmia ja vihreämpiä valmistusprosesseja.
Reaalimaailman menestystarinat
Öljy- ja kaasuteollisuus
Suuri putkilinjayritys asensi älykkäiden virtauksen ohjausventtiilit, jotka eliminoivat manuaalisen ylläpidon viiden vuoden ajan säilyttäen samalla monivaiheisten nesteiden tarkan hallinnan.
Vedenkäsittely
Kaupunkivesijärjestelmää käytettiin 24 tuuman paineita vähentäviä venttiilejä jakautumisputkiensa suojaamiseksi säilyttäen samalla tasaisen vedenpainetta koko kaupungissa.
Valmistus
Automotive -kokoonpanolinja paransi tuotantotarkkuutta 15% asennettuaan pneumaattisia virtauksen ohjausventtiilejä, jotka hallitsivat tarkasti robotin liikkeitä.
Oppiminen lisää virtauksenhallintaventtiileistä
Jos haluat oppia lisää virtauksenhallintaventtiileistä, tässä on hienoja resursseja:
Online -oppiminen
- YouTube -kanavat tarjoavat yksityiskohtaisia selityksiä animaatioilla
- Valmistajan verkkosivustot tarjoavat valintaoppaita ja teknisiä tietoja
- Teollisuusyhdistykset tarjoavat verkkoseminaareja ja teknisiä papereita
Ammatillinen kehitys
- Venttiilien valmistajat tarjoavat koulutuskursseja
- Tekniset koulut tarjoavat kattavia ohjelmia
- Teollisuuskonferenssit sisältävät uusimmat tekniikat ja sovellukset
Käytännön kokemus
- Käy messuilla nähdäksesi laitteiden esittelyt
- Osallistu tehdasmatkoille mahdollisuuksien mukaan
- Liity ammatillisiin organisaatioihin verkottumis- ja oppimismahdollisuuksiin
Virtaushallintaventtiilit ovat välttämättömiä komponentteja, jotka pitävät nykymaailman sujuvasti. Putkilinjojen läpi virtaavasta hanasta tulevan veden tulosta vedestä nämä laitteet varmistavat, että kaikki liikkuu oikealla nopeudella ja paineella.
Teknologian edistyessä virtauksenhallintaventtiilit ovat tulossa älykkäämpiin, tehokkaammiksi ja ympäristöystävällisemmiksi. He integroivat digitaalisiin järjestelmiin, ennustavat omat huoltotarpeet ja optimoivat suorituskyvyn automaattisesti.
Olitpa insinööri, joka valitsee venttiilejä uudelle järjestelmälle, teknikko, joka ylläpitää olemassa olevia laitteita tai yksinkertaisesti uteliaita asioiden toiminnasta, virtauksenhallintaventtiilien ymmärtäminen auttaa sinua arvostamaan päivittäistä elämäämme tukevia monimutkaisia järjestelmiä.
Virtauksenhallintaventtiilien tulevaisuus on valoisa, ja älykkään tekniikan, kestävyyden ja järjestelmän integroinnin innovaatiot parantavat jatkaen samalla ympäristövaikutuksia. Pysymällä ajan tasalla näistä kehityksistä ja noudattaen parhaita valintaa ja ylläpitoa koskevia käytäntöjä, voimme varmistaa, että nämä kriittiset komponentit palvelevat meitä edelleen hyvin tulevina vuosina.
