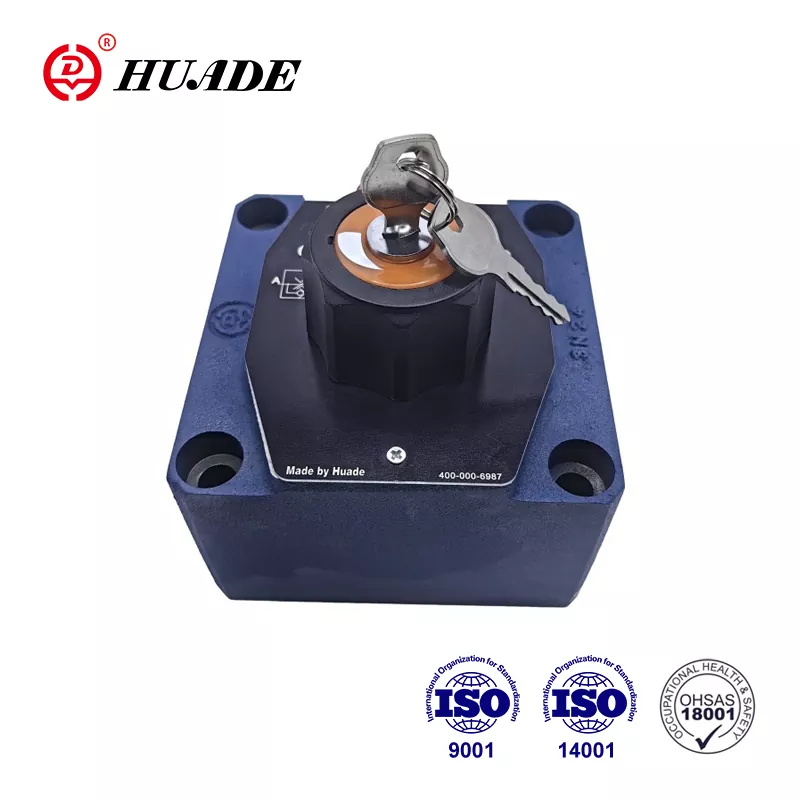

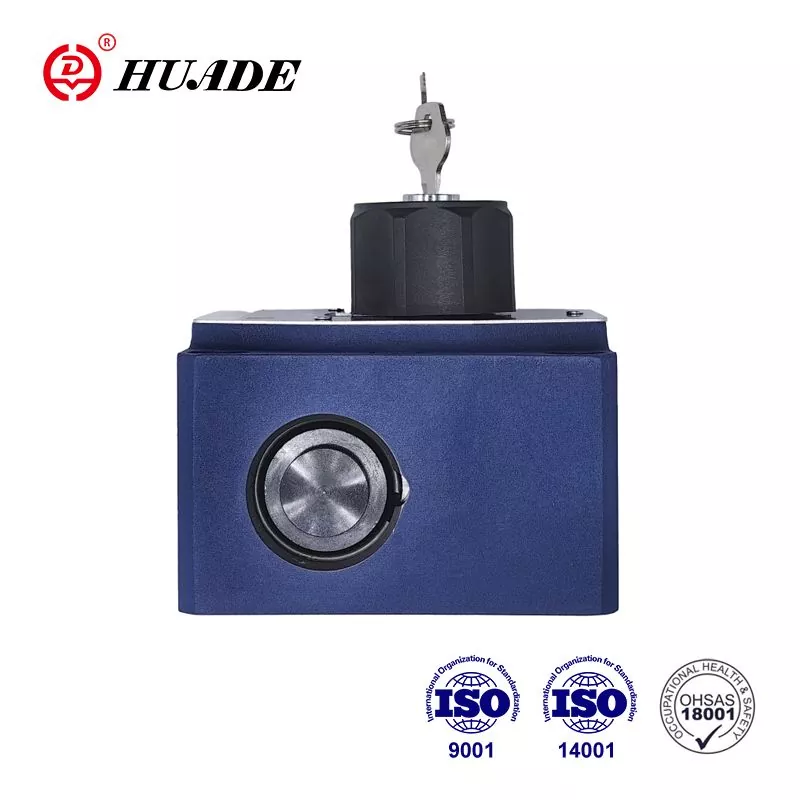

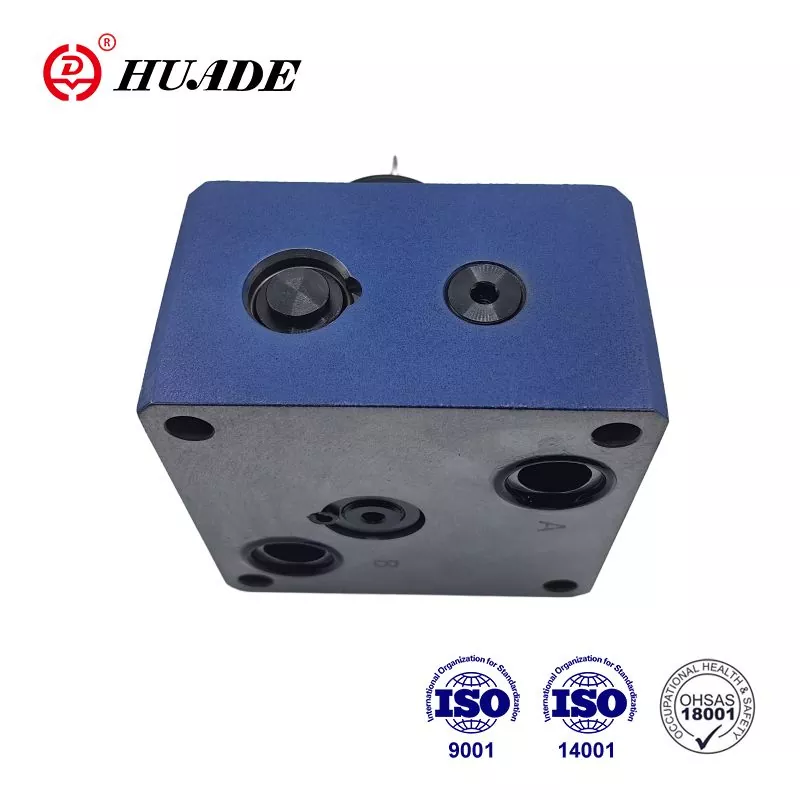

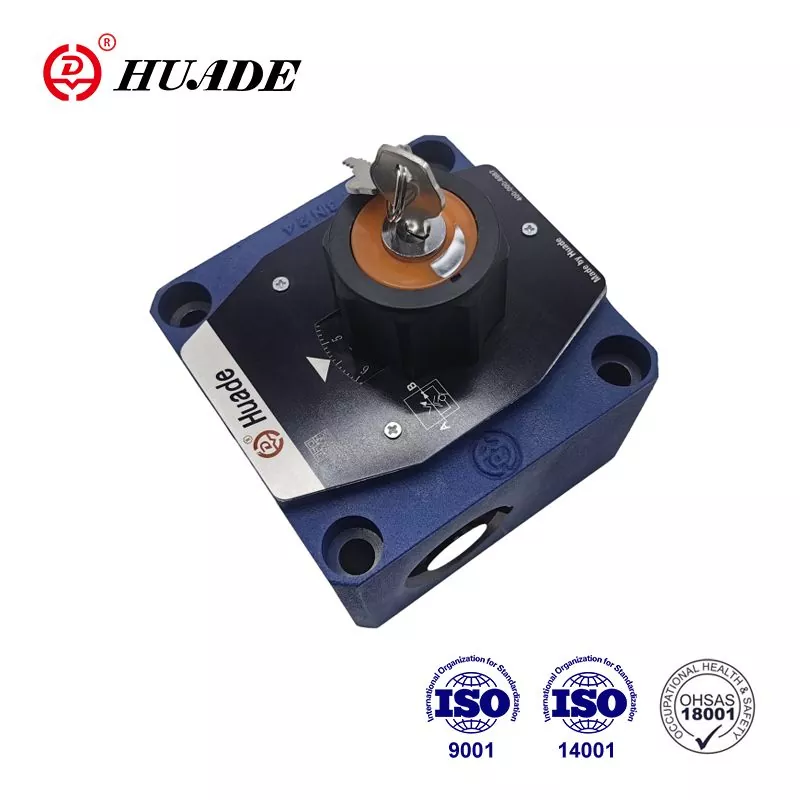

Virtauksen ohjausventtiilit ovat kaksisuuntaista virtauksen ohjausventtiilejä. Teknologian lisäämisen kautta Huade® -hydrauliset venttiilit voivat vastata rexrothiin suorituskykyyn. Tämä 2FRM 16 -virtaventtiili on hyvä, edullinen vaihtoehto Rexrothille. Huade-hydraulinen kiinnittää enemmän huomiota kustannustehokkuuteen ja käytännöllisyyteen, joten sen hydrauliventtiilillä on suhteellisen alhainen hinta. Tämä on vanha tuotemerkki Kiinassa.
|
Yleinen |
|
|
Hydraulinen neste |
Mineraaliöljy (NBR -tiivisteelle) tai fosfaattiesterille (FPM -tiivisteelle) |
|
Lämpötila -alue (℃) |
-30 -+80 |
|
Viskositeettialue (mm ²/s) |
10 - 800 |
|
Tasasuuntaaja |
||
|
Flow.max (l/min) |
10 |
16 |
|
enintään 50 |
jopa 160 |
|
|
Käyttöpaine (MPA) |
enintään 31,5 |
|
|
Halkeamispaine (MPA) |
0.15 |
|
|
Paino (kg) |
3.2 |
9.3 |
|
Virtaus. Q max (l/min) |
koko 10 |
Koko 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆P vapaalla paluuvirtauksella B → A, Q-riippuvainen (MPA) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Virranhallinta |
lämpötilaava |
± 2% (Q max) |
||||||
|
painevakaat (jopa |
± 2% (Q max) |
± 5%(Q max) |
||||||
|
Käyttöpaine, enimmäismäärä- Port A (MPA) |
enintään 31,5 |
|||||||
|
Vähimmäispaineerot (MPA) |
0,3 - 0,7 |
0,5 ~ 1,2 |
||||||
|
Saastumisaste (μm) |
25 (Q <5L/min) |
10 (Q <0,5 litraa/min) |
||||||
|
Paino (kg) |
5.6 |
11.3 |
||||||
Ominaisuudet:
▶ Siirtokuvio DIN 24 340, A, ISO 4401 ja Cetop - RP 121H
▶ Painekompensaattorin iskun rajoitin, valinnainen
▶ Mekaaninen toiminta
▶ Käynnistys hyppyvähennys
▶ Virtausohjaus molempiin suuntiin tasasuuntaajan voileipän avulla
Sovellus:
Virtauksen ohjausventtiilien 2FRM 16 päätehtävä on ylläpitää virtausta vakiona painosta ja lämpötilasta riippumatta.
Venttiilit 2FRM 16 koostuu pohjimmiltaan kotelosta (1), aukon holkista (3), painekompensaattorista (4) valinnaisen iskun rajoittajan, tarkistusventtiilin (5), säätöelementin (2) kanssa.
Virtaus kanavasta A kanavalle B on kaasu aukossa (6). Virtauksen ylläpitämiseksi aukon vakiona painekompensaattori on kytketty aukon ylävirtaan (6). Virtausta pidetään suurelta osin riippumattomana lämpötilasta aukon suunnittelusta johtuen. Vapaa palautusvirta kanavasta B kanavalle A ohjataan takakortin kautta (5). Virtausta ohjataan vain A: sta B. Virtojen hallitsemiseksi molemmissa suunnissa tasasuuntaajan voileipälevytyyppi Z4: t voidaan asentaa virtauksen ohjausventtiilin alapuolelle.
Virtauksen ohjausventtiilin rakenne 2FRM 16
Virtauksen ohjausventtiilin symboli 2FRM 16
