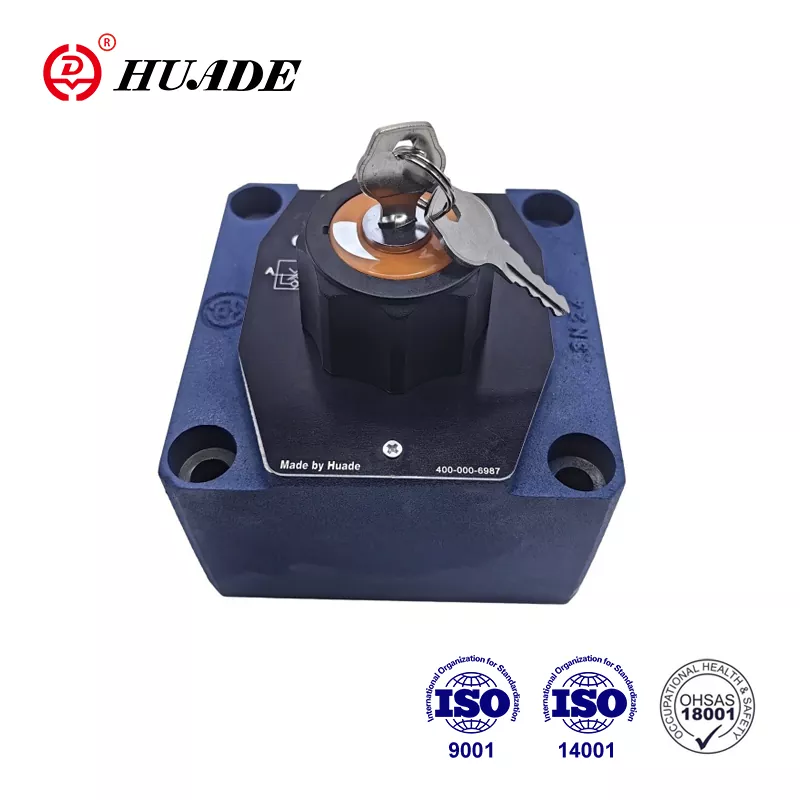

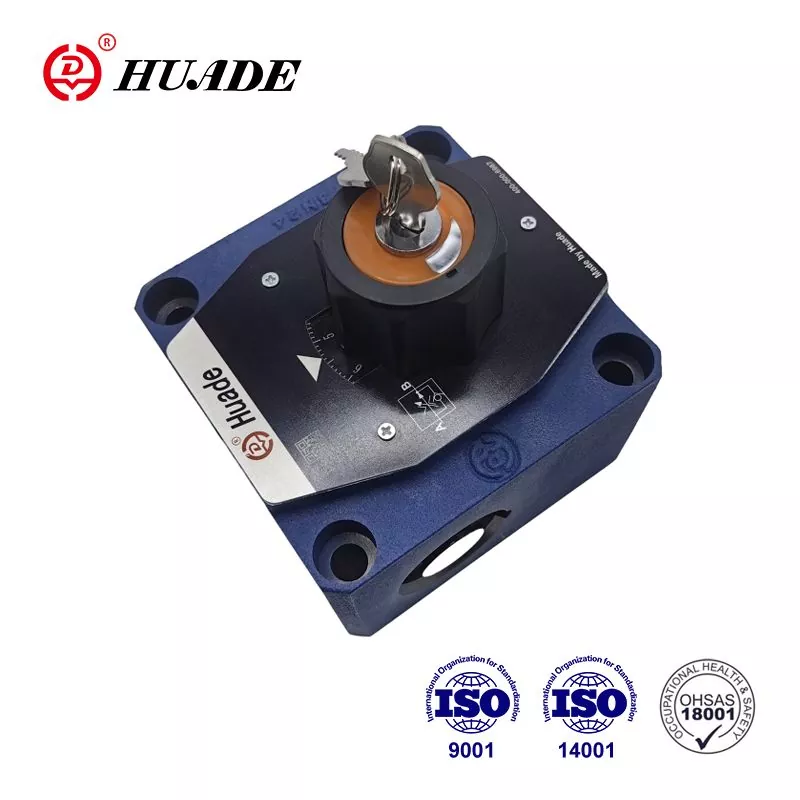

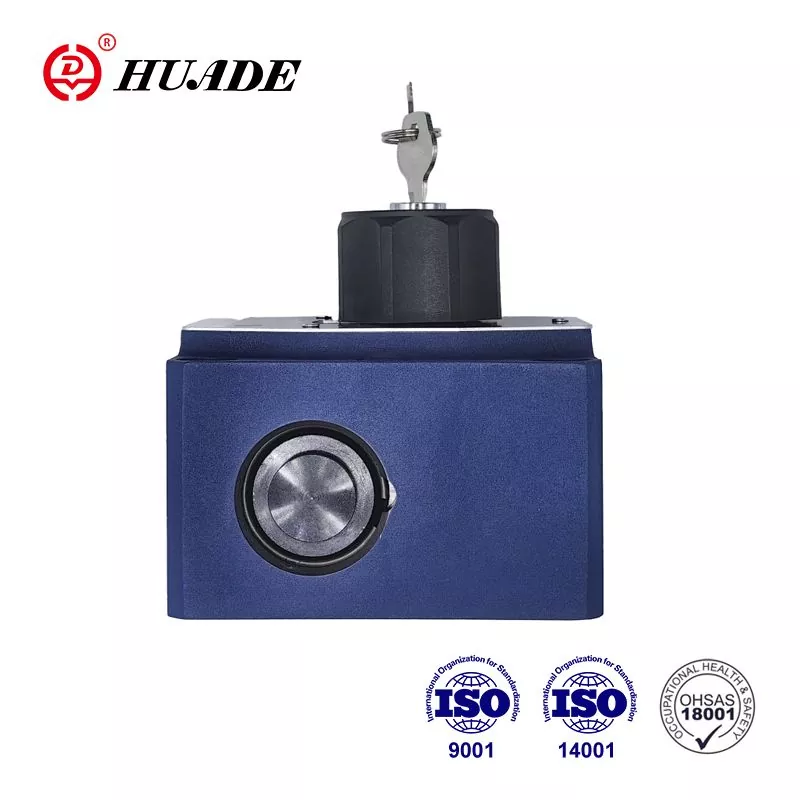

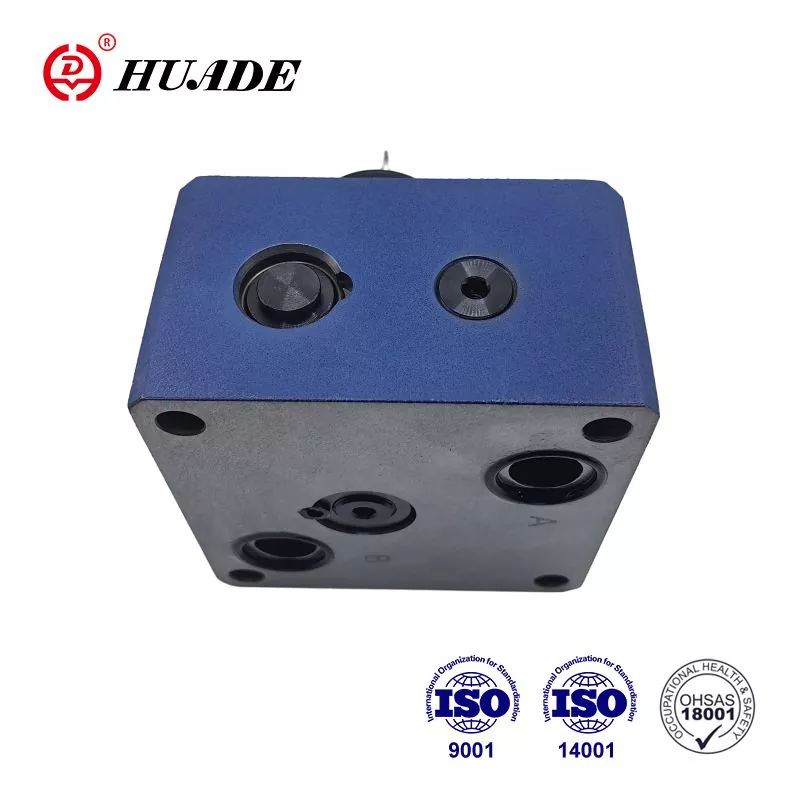

Virtauksen ohjausventtiilit ovat kaksisuuntaista virtauksen ohjausventtiilejä. Rexrothin kanssa kahdesti vuodesta 1979 tehdyn yhteistyön ansiosta Huade on sisällyttänyt huipputeknologian Rexrothista. Huade®-virtauksen hallintaventtiilien laatu voi vastata ensimmäisen tason kansainvälisten tuotemerkkien laatua, ja tuotteiden hinta on vielä alhaisempi. Virtausohjausventtiilien sarjaa voidaan käyttää ohjausvaihteen hydraulisessa järjestelmässä. Huade -hydraulinen omistaa valtavat asiakkaat meriteollisuudessa.
|
Yleinen |
|
|
Hydraulinen neste |
Mineraaliöljy (NBR -tiivisteelle) tai fosfaattiesterille (FPM -tiivisteelle) |
|
Lämpötila -alue (℃) |
-30 -+80 |
|
Viskositeettialue (mm ²/s) |
10 - 800 |
|
Tasasuuntaaja |
||
|
Flow.max (l/min) |
10 |
16 |
|
enintään 50 |
jopa 160 |
|
|
Käyttöpaine (MPA) |
enintään 31,5 |
|
|
Halkeamispaine (MPA) |
0.15 |
|
|
Paino (kg) |
3.2 |
9.3 |
|
Virtaus. Q max (l/min) |
koko 10 |
Koko 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆P vapaalla paluuvirtauksella B → A, Q-riippuvainen (MPA) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Virranhallinta |
lämpötilaava |
± 2% (Q max) |
||||||
|
painevakaat (jopa |
± 2% (Q max) |
± 5%(Q max) |
||||||
|
Käyttöpaine, enimmäismäärä- Port A (MPA) |
enintään 31,5 |
|||||||
|
Vähimmäispaineerot (MPA) |
0,3 - 0,7 |
0,5 ~ 1,2 |
||||||
|
Saastumisaste (μm) |
25 (Q <5L/min) |
10 (Q <0,5 litraa/min) |
||||||
|
Paino (kg) |
5.6 |
11.3 |
||||||
Ominaisuudet:
▶ Siirtokuvio DIN 24 340, A, ISO 4401 ja Cetop - RP 121H
▶ Painekompensaattorin iskun rajoitin, valinnainen
▶ Mekaaninen toiminta
▶ Käynnistys hyppyvähennys
▶ Virtausohjaus molempiin suuntiin tasasuuntaajan voileipän avulla
Sovellus:
Virtauksen säätöventtiilit 2FRM 10 käytetään ylläpitämään virtausta vakiona painosta ja lämpötilasta riippumatta.
Venttiilit 2FRM 10 koostuu pohjimmiltaan kotelosta (1), aukon holkista (3), painekompensaattorista (4) valinnaisen iskun rajoittajan, takakortin (5), säätöelementin (2) kanssa.
Virtaus kanavasta A kanavalle B on kaasu aukossa (6). Virtauksen ylläpitämiseksi aukon vakiona painekompensaattori on kytketty aukon ylävirtaan (6). Virtausta pidetään suurelta osin riippumattomana lämpötilasta aukon suunnittelusta johtuen. Vapaa palautusvirta kanavasta B kanavalle A ohjataan takakortin kautta (5). Virtausta ohjataan vain A: sta B. Virtojen hallitsemiseksi molemmissa suunnissa tasasuuntaajan voileipälevytyyppi Z4: t voidaan asentaa virtauksen ohjausventtiilin alapuolelle.
Virtauksen ohjausventtiilin rakenne 2FRM 10
Virtauksen ohjausventtiilin symboli 2FRM 10
