Kun hydraulijärjestelmien on pidettävä raskaita kuormia turvallisesti tai estettävä ei-toivottu nesteen takaisinvirtaus, insinöörit käyttävät usein ohjaavia takaiskuventtiilejä. Näistä Bosch Rexrothin valmistama SL-tyyppi erottuu luotettavana ratkaisuna teollisuus- ja mobiililaitteiden sovelluksiin. Tämä opas selittää, mikä tekee pilottikäyttöisestä takaiskuventtiilistä SL eron muista venttiilityypeistä, miten se toimii ja milloin sinun tulisi harkita sen käyttöä hydraulijärjestelmässäsi.
Mikä on pilottikäyttöinen takaiskuventtiili SL?

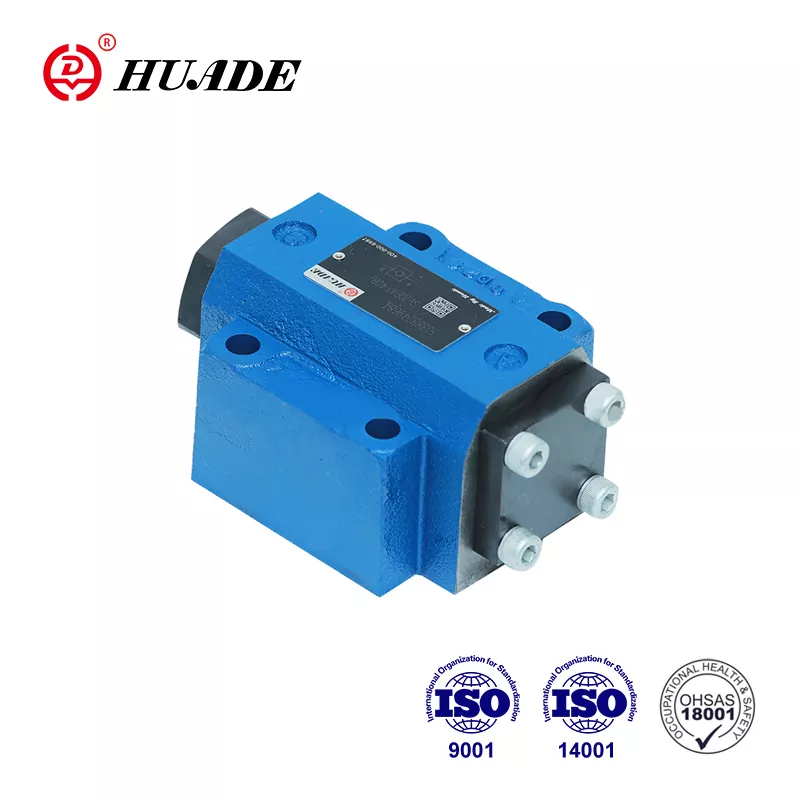

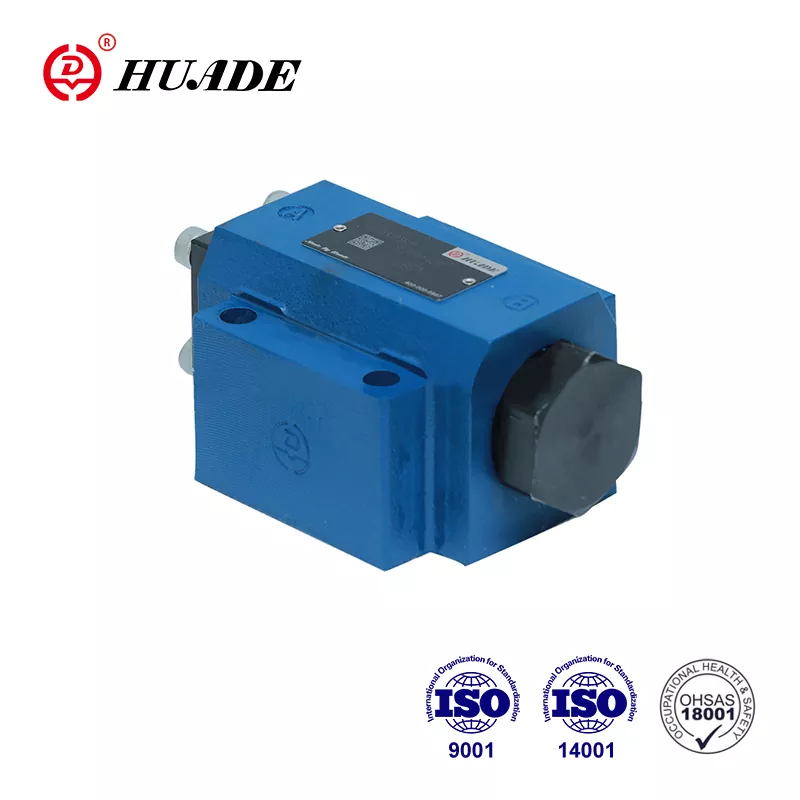

Pilottiohjattu takaiskuventtiili SL on hydraulikomponentti, joka sallii nesteen virtauksen vapaasti yhteen suuntaan samalla, kun se estää virtauksen vastakkaiseen suuntaan, kunnes ohjaussignaali vapauttaa sen. "SL"-merkintä viittaa erityisesti Bosch Rexrothin SV-sarjan ulkoiseen tyhjennysversioon, joka on suunniteltu sovelluksiin, joissa pilottiöljyn on tyhjennettävä erillään pääpiiristä.
Venttiili on muotoiltu, ja se voidaan asentaa alalevylle tai liittää kierreporttien kautta. Kun nestettä virtaa portista A porttiin B, venttiili avautuu helposti minimaalisella vastuksella. Kun paine yrittää työntää nestettä takaisin paikasta B paikkaan A, venttiili sulkeutuu kokonaan ilman vuotoa. Ainoa tapa avata venttiili taaksepäin on kohdistaa ohjauspainetta porttiin X, joka nostaa mekaanisesti venttiilin ja mahdollistaa ohjatun virtauksen.
Keskeinen ero pilottiohjatun takaiskuventtiilin SL ja vakio-SV-mallin välillä on ulkoisessa tyhjennystoiminnossa. Vaikka SV-venttiilit tyhjentävät ohjausöljyn sisäisesti takaisin järjestelmään, SL-venttiilit ohjaavat tämän öljyn ulos erillisen portin Y kautta. Tämä ulkoinen tyhjennys antaa suunnittelijoille enemmän joustavuutta rakentaessaan monimutkaisia hydraulipiirejä, erityisesti kun pilottityhjennys on liitettävä säiliöön itsenäisesti tai kun sisäinen tyhjennys saattaa aiheuttaa paineen häiriöitä.
Kuinka pilottitoiminen takaiskuventtiili SL toimii
Pilottiohjatun takaiskuventtiilin SL toimintaperiaatteen ymmärtäminen auttaa selittämään, miksi se toimii niin hyvin kuormanpitosovelluksissa. Venttiili sisältää useita keskeisiä osia: päärungon, pääosan, ohjauslevyn, puristusjouset ja ohjausmännän. Nämä osat toimivat yhdessä luoden kolme erilaista toimintatilaa.
Vapaan virtauksen aikana paikasta A paikkaan B hydraulineste työntyy suoraan lautasta vasten ja avaa sen hyvin pienellä vastuksella. Painehäviö venttiilin yli jää alle 5 barin nimellisvirtauksilla, mikä tarkoittaa minimaalista energiahäviötä. Tämä vapaan virtauksen suunta kytkeytyy tyypillisesti hydraulipiirisi pumppupuolelle.
Kun paine kasvaa vastakkaiseen suuntaan B:stä A:han, järjestelmän paine yhdistyy jousivoimaan painaen lautasen lujasti istukkaa vasten. Tämä luo täydellisen tiivisteen ilman vuotoja, mikä on välttämätöntä kuormien pitämiseksi paikallaan. Esimerkiksi pystysuora hydraulisylinteri ei ajaudu alas edes täydellä kuormituksella, koska pilottiohjattu takaiskuventtiili SL ylläpitää täydellisen tukos.
Kolmas tila aktivoituu, kun käytät ohjauspainetta porttiin X. Tämä paine vaikuttaa ohjausmäntään, jonka pinta-ala on suurempi kuin päätyynyn. Mekaaninen etu antaa suhteellisen alhaisen ohjauspaineen voittaa korkean järjestelmäpaineen tukolla puolella. SL-konfiguraatiossa ulkoinen tyhjennysportti Y erottaa ohjauskammion portista A varmistaen, että vain tarkoitettu ohjauspaine vaikuttaa mäntään ilman kuormituspuolen häiriöitä.
Joissakin pilottikäyttöisissä takaiskuventtiilin SL-malleissa on dekompressioominaisuus, joka on merkitty mallin nimessä kirjaimella "A". Näissä venttiileissä on pieni pallotulppa, joka avautuu hieman ennen kuin pääventtiili nousee. Tämä vaiheittainen avaaminen vapauttaa asteittain loukkuun jääneen paineen, mikä vähentää iskuja ja melua hydraulijärjestelmässäsi. "B"-versio avautuu suoraan ilman tätä esiavautumisvaihetta, mikä tarjoaa nopeamman vasteen, mutta mahdollisesti lisää painepiikkejä.
Tarvittava vähimmäispaine riippuu kuormituspaineesta, joka sinun on voitettava. Insinöörit laskevat tämän kaavalla: Ohjauspaineen tulee olla pienempi kuin kuormituspaine kerrottuna iskulevyn pinta-alan suhteella ohjausmäntäpintaan. Käytännön syistä useimmat pilottiohjatut takaiskuventtiilin SL-mallit tarvitsevat vähintään 5 baarin ohjauspainetta avautuakseen, ja tarkka vaatimus vaihtelee kuormitusolosuhteiden ja venttiilin koon mukaan.
Tekniset tiedot ja suorituskykytiedot
Bosch Rexroth valmistaa pilottikäyttöisiä takaiskuventtiilien SL-malleja, joiden nimelliskoot vaihtelevat välillä NG10-NG32 ja jotka kattavat laajan kirjon teollisia sovelluksia. Nämä venttiilit kestävät jopa 315 baarin maksimipaineita ja 550 litraa minuutissa, joten ne sopivat vaativiin hydraulijärjestelmiin.
Pienin NG10-koko toimii hyvin pienikokoisissa koneissa, ja se käsittelee jopa 100 litraa minuutissa ja vain 2,5 kuutiosenttimetrin ohjaustilavuus portissa X. Keskitason NG16- ja NG20-venttiilit tukevat virtausnopeuksia jopa 300 litraa minuutissa, kun taas suurimmat NG25- ja NG32-malleihin mahtuu 5 minuuttia raskaita laitteita. Kukin koko säilyttää saman 315 baarin maksimityöpaineen, vaikka ohjauspaine voi vaihdella välillä 5 - 315 bar riippuen sovelluksesi tarpeista.
Painonäkökohdat ovat tärkeitä mobiililaitteiden suunnittelijoille. NG10 pilottiohjattu takaiskuventtiili SL alalevyasennuskokoonpanossa painaa noin 1,8 kilogrammaa, kun taas NG32-malli saavuttaa 7,8 kilogramman painon. Kierreliitosversiot lisäävät näihin lukuihin noin 0,3 kiloa. Fyysiset mitat vaihtelevat vastaavasti: NG10:n pituus on noin 100,8 millimetriä ja siinä käytetään G1/4-porttikierteitä, kun taas NG32 ulottuu 140 millimetriin G1 1/2 -porttien kanssa.
Lämpötilan suorituskyky kattaa tyypilliset teollisuusolosuhteet. Tavallisilla NBR-tiivisteillä pilottiohjattu takaiskuventtiili SL toimii luotettavasti negatiivisesta 30 celsiusastetta positiiviseen 80 celsiusasteeseen. Jos sovelluksesi koskee korkeampia lämpötiloja tai aggressiivisia nesteitä, FKM-tiivistemateriaali tarjoaa paremman kestävyyden. Venttiili hyväksyy hydraulinesteet, joiden viskositeetti on 2,8-500 neliömillimetriä sekunnissa, vaikka optimaalinen suorituskyky saavutetaan tavallisella HLP46-öljyllä 40 celsiusasteessa.
Likaantumisen hallinta on edelleen kriittinen venttiilin pitkän käyttöiän kannalta. Bosch Rexroth suosittelee, että nesteen puhtaus säilyy ISO 4406 -luokan 20/18/15 tai paremman mukaisesti. RE 50070 -suodatusstandardien noudattaminen auttaa estämään ohjauskanavien tukkeutumisen, mikä on yksi yleisimmistä pilottikäyttöisten takaiskuventtiilien vikatiloista.
Oikean mallin valitseminen sovelluksellesi
Valinta eri pilottiohjattujen takaiskuventtiilien SL-versioiden välillä riippuu useista tekijöistä hydraulijärjestelmän suunnittelussa. Yhden pilotin SL-peruskonfiguraatio toimii hyvin, kun sinun on ohjattava virtausta vain yhteen suuntaan. Tämä asetus on yleinen pystysylinterisovelluksissa, joissa painovoima yrittää vetää kuormaa alas ja tarvitset etävapautusominaisuuden.
Kaksoispilottiversiot tarjoavat ohjauksen molempiin suuntiin, joten ne ovat ihanteellisia kaksitoimisille sylintereille, jotka vaativat kuorman pitoa iskun molemmissa päissä. Rakennuslaitteet, kuten kaivinvarret, käyttävät usein tätä kokoonpanoa estämään ajautumisen kumpaankin suuntaan, kun käyttäjä vapauttaa säätimet. Pilottiohjatun takaiskuventtiilin SL kaksoispilottiominaisuus varmistaa, että kuorma pysyy tarkalleen paikallaan ulkoisista voimista riippumatta.
Dekompressiovaihtoehdosta tulee tärkeä, kun järjestelmässäsi on suuria paine-eroja tai kun äkillinen paineen vapautuminen voi vahingoittaa osia. Tyypin A mallit, joissa on pallokannen esiavausvaihe, vähentävät iskuja hydrauliletkuissa ja minimoivat melua venttiilien vaihdon aikana. Tämä tekee niistä parempia sovelluksissa, joissa käyttäjän mukavuus on tärkeää tai joissa painepiikit voivat vahingoittaa herkkiä osia. Tyypin B mallit, joissa ei ole esiavausta, reagoivat nopeammin ja toimivat hyvin, kun nopea venttiilin käyttö on tärkeämpää kuin asteittainen paineen vapautus.
Yhteystavan valinta riippuu järjestelmäarkkitehtuuristasi. DIN 24340 -standardien mukainen alalevyasennus mahdollistaa kompaktin jakotukin integroinnin ja puhtaamman putkiston, mikä on erityisen arvokasta liikkuvissa laitteissa, joissa tilaa on rajoitetusti. Kierreliitokset tarjoavat enemmän joustavuutta jälkiasennuksiin tai järjestelmiin, joissa jakotukin kiinnitys ei ole käytännöllistä. Pilottiohjattu takaiskuventtiili SL tukee molempia lähestymistapoja yhteensopivilla mitoilla.
Avautumispaineen säätö tarjoaa toisen viritysparametrin. Vakiomalleissa käytetään jousen esijännitysasetuksia välillä 1,5–10 baaria, mikä määrittää, kuinka paljon peruutuspainetta muodostuu ennen kuin päätyyny istuu tukevasti. Pienemmät avautumispaineet mahdollistavat helpomman vapaan virtauksen, mutta voivat saada venttiilin asettumaan uudelleen paikalleen myöhemmin paineen alenemisen aikana. Suuremmat avautumispaineet varmistavat positiivisen istuvuuden, mutta lisäävät paineen alenemista vapaan virtauksen suunnassa.
Missä pilottikäyttöiset takaiskuventtiilit SL toimivat parhaiten
Teollisuusautomaatio on vahvasti riippuvainen pilottiohjatusta takaiskuventtiilin SL-tekniikasta tarkan kuormituksen ohjaamiseksi. Valmistuspuristimet käyttävät näitä venttiileitä pitämään painimen asento puristusjaksojen aikana, estäen raskaan ylälevyn ajautumasta hydraulipaineen laskeessa. Ruiskuvalukoneet käyttävät samanlaisia asetuksia pitämään muotin puolikkaat lukittuina suuren puristusvoiman alaisena, mikä varmistaa tasaisen osien laadun.
Siirrettävät laitteet edustavat kenties suurinta sovellusaluetta pilottikäyttöiselle takaiskuventtiilille SL. Kaivinkoneet, pyöräkuormaaja ja kaivurikuormaaja tarvitsevat luotettavan kuormanpidon puomi-, sauva- ja kauhapiireissään. Kun käyttäjä pysäköi koneen kauha ylhäällä, pilottiohjattu takaiskuventtiili estää kuormaa hiipumasta alas sylinterin tiivisteen vuotamisen tai loukkuun jääneen öljyn lämpölaajenemisen vuoksi. SL-venttiilien ulkoinen tyhjennyskonfiguraatio toimii erityisen hyvin näissä sovelluksissa, koska se välttää sisäisen paineen takaisinkytkennän, joka voi aiheuttaa epävakautta.
Nosturisovellukset vaativat entistä suurempaa luotettavuutta, koska kuorman putoaminen aiheuttaa vakavia turvallisuusriskejä. Ajoneuvojen nostureiden tukijalkojen stabilisaattorit käyttävät pilottiohjattuja takaiskuventtiilejä SL säilyttääkseen asennon päivien tai viikkojen ajan pitkien nostojen aikana. Nollavuotoominaisuus varmistaa, että nosturi pysyy vaakasuorassa koko käytön ajan. Monissa nosturimalleissa on kaksoisohjatut takaiskuventtiilit kunkin sylinterin molemmilla puolilla, mikä luo ylimääräisen kuormanpidon, joka jatkaa toimintaansa, vaikka yksi venttiili epäonnistuisi.
Vedenkäsittelylaitokset ovat havainneet, että pilottikäyttöiset takaiskuventtiilien SL-mallit yksinkertaistavat huoltotoimenpiteitä. Pumppuasemat käyttävät näitä venttiileitä moottoreiden eristämiseen huollon aikana ja mahdollistavat kauko-aktivoinnin suodattimien huuhtelua varten. Ulkoinen pilottityhjennys mahdollistaa huoltohenkilöstön venttiilin avautumisen turvalliselta etäisyydeltä, mikä pitää työntekijät poissa korkeapainevyöhykkeiltä. Tämä etätoiminto vähentää seisokkeja ja parantaa turvallisuutta käsikäyttöisiin eristysventtiileihin verrattuna.
Tuuliturbiinin siipien nousun säätöjärjestelmät edustavat kasvavaa sovellusta pilottikäyttöisille takaiskuventtiileille. Jokainen terä liitetään hydraulisylintereihin, jotka säätävät kulmaa suhteessa tuuleen. Pilottiohjattu takaiskuventtiili SL pitää siiven asennossa normaalin käytön aikana ja mahdollistaa nopean säädön tuuliolosuhteiden muuttuessa. Nollavuoto-spesifikaatiolla on tässä merkitystä, koska pienetkin siipien kulman muutokset vaikuttavat turbiinin hyötysuhteeseen ja rakenteelliseen kuormitukseen.
Materiaalinkäsittelylaitteet, kuten trukit, hyötyvät näiden venttiilien tarjoamasta tarkasta ohjauksesta. Mastonnostosylintereiden on kestettävä kuormia millä tahansa korkeudella ilman ajautumista, minkä ohjaajakäyttöinen takaiskuventtiili SL suorittaa luotettavasti. Kaksoispilottiversio mahdollistaa hallitun laskun myös raskaan kuorman aikana moduloimalla ohjauspainetta tasaisen laskeutumisen aikaansaamiseksi vapaan pudotuksen sijaan.
Edut, jotka tekevät SL-venttiileistä erottuvan
Ohjausohjatun takaiskuventtiilin SL merkittävin etu on sen nollavuotoominaisuus tukossa suunnassa. Toisin kuin suoratoimiset takaiskuventtiilit, jotka voivat vuotaa hieman korkeassa paineessa, tai vastapainoventtiilit, joissa on luonnostaan hallittu vuoto, SL-venttiili luo täydellisen tiivisteen. Tämä on ratkaisevan tärkeää staattisen kuorman pidossa, jossa pienikin poikkeama kertyy ajan myötä merkittäviksi asentovirheiksi.
Kaukosäätimen ominaisuus laajentaa käyttäjän ulottuvuutta ja parantaa turvallisuutta. Käyttämällä ohjauspainetta kaukaisesta paikasta voit vapauttaa kuormia seisomatta mahdollisesti vaarallisten laitteiden lähellä. Hätäpysäytysjärjestelmät voidaan myös integroida pilottiohjattuihin takaiskuventtiilin SL-piireihin, jotka vapauttavat automaattisesti loukkuun jääneet kuormat, kun turvalukitus aktivoituu. Tämä joustavuus osoittautuu arvokkaaksi automatisoiduissa järjestelmissä, joissa ihmisen puuttuminen on minimoitava.
Suuri virtauskapasiteetti suhteessa venttiilin kokoon auttaa järjestelmän suunnittelijoita minimoimaan komponenttien bulkkimäärän. Suurin pilottitoiminen takaiskuventtiili SL-mallit käsittelevät 550 litraa minuutissa, mikä riittää useimpiin teollisuussylintereihin, mutta säilyttävät kompaktit asennusmitat. Tämän suuren virtauskyvyn mukana tulee pieni painehäviö vapaan virtauksen suunnassa, tyypillisesti alle 5 baaria nimellisvirtauksilla, mikä tarkoittaa vähemmän hukattua energiaa ja viileämpää käyttölämpötilaa.
Nopea reagointi muuttuviin olosuhteisiin antaa pilottitoimisille takaiskuventtiileille etulyöntiaseman dynaamisissa sovelluksissa. Kun ohjauspaine on päällä, venttiili avautuu nopeasti, ja kun ohjauspaine vapautuu, jousi ja järjestelmän paine napsauttavat lautasen kiinni melkein välittömästi. Dekompressioversiot hidastavat tätä toimintaa tarkoituksella iskujen vähentämiseksi, mutta nämäkin mallit reagoivat nopeammin kuin vaihtoehtoiset venttiilityypit, jotka ovat riippuvaisia nestekitkasta tai monimutkaisista mittauspiireistä.
Kaksisuuntainen joustavuus kaksoispilottikokoonpanoissa eliminoi useiden venttiilien tarpeen monimutkaisissa piireissä. Yhdellä pilotilla ohjattava takaiskuventtiili SL, jossa on kaksi pilottituloa, voi korvata kaksi erillistä venttiiliä sovelluksissa, jotka vaativat kuorman pitoa molempiin suuntiin. Tämä vähentää osien määrää, mahdollisia vuotokohtia ja järjestelmän yleistä monimutkaisuutta ja parantaa luotettavuutta vähemmällä komponentilla.
Rajojen ja riskien ymmärtäminen
Rakenteellinen monimutkaisuus luo pilottikäyttöisten takaiskuventtiilien SL-rakenteiden ensisijaisen haittapuolen yksinkertaisempiin suoratoimiisiin venttiileihin verrattuna. Lisäkomponentit, kuten ohjauslevyt, ohjausmännät ja ulkoiset tyhjennyskanavat, lisäävät valmistuskustannuksia ja luovat lisää mahdollisia vikakohtia. Pienet ohjauskanavat ovat erityisen herkkiä kontaminaatiolle, joka voi estää ohjaussignaalin ja estää venttiilin avautumisen tarvittaessa.
Pilottikäyttöisten takaiskuventtiilien huoltovaatimukset ovat korkeammat kuin yksinkertaisemmilla vaihtoehdoilla. Luotsikäytävät tarvitsevat säännöllistä tarkastusta ja puhdistusta tukkeutumisen estämiseksi. Sekä pää- että ohjauslevyn tiivisteen kuluminen vaatii säännöllistä vaihtoa, tyypillisesti joko NBR- tai FKM-materiaaleja käyttäen neste- ja lämpötilaolosuhteiden mukaan. Nämä huoltotehtävät vaativat enemmän teknistä tietämystä kuin perustakaiskuventtiilin huolto, mikä saattaa vaatia huoltohenkilöstön erikoiskoulutusta.
Dynaamiset kuormitussovellukset voivat aiheuttaa tärinäongelmia pilottitoimisissa takaiskuventtiilin SL-malleissa. Kun kuormat värähtelevät tai tärisevät, venttiili voi toistuvasti avautua ja sulkeutua kynnyspaineensa kohdalla, mikä aiheuttaa melua ja kiihtynyttä kulumista. Vastapainoventtiilit käsittelevät nämä dynaamiset olosuhteet tasaisemmin progressiivisten avautumisominaisuuksiensa ansiosta. Jos sovellukseesi liittyy jatkuvaa kuorman liikettä staattisen pidon sijaan, pilottiohjattu takaiskuventtiili ei ehkä ole paras valinta.
Lämpölaajenemisvaikutukset aiheuttavat hienovaraisen mutta todellisen riskin pilottikäyttöisissä takaiskuventtiilisovelluksissa. Kun suljetun venttiilin ja kuorman väliin jäänyt hydrauliöljy lämpenee, se laajenee ja lisää painetta. Insinöörit kutsuvat tätä joskus "termilukkoksi", koska paineen nousu voi tulla niin vakavaksi, että pilottisignaali ei voi voittaa sitä. Noin 10 celsiusasteen lämpötilan nousu voi aiheuttaa yli 100 baarin paineennousuja loukkuun jääneissä tilavuuksissa. Lämpövaroventtiilien suunnittelu tai lämpötilastabiilien nesteiden harkitseminen auttaa vähentämään tätä riskiä.
Kustannusnäkökohdat tekevät pilottikäyttöisistä takaiskuventtiilin SL-malleista vähemmän houkuttelevia yksinkertaisissa sovelluksissa. Perussuoratoiminen takaiskuventtiili maksaa huomattavasti vähemmän ja toimii erinomaisesti suorassa takaisinvirtauksen estämisessä, kun kuorman pitoa ei tarvita. SL-venttiilin kehittyneet ohjausominaisuudet oikeuttavat korkeamman hinnan vain silloin, kun sovelluksesi tarvitsee erityisesti etävapautusominaisuuden, nollavuotoja tai tarkan kaksisuuntaisen ohjauksen.
SL-venttiilien vertailu vaihtoehtoisiin ratkaisuihin
Suoratoimiset takaiskuventtiilit ovat yksinkertaisin vaihtoehto pilottitoimiselle takaiskuventtiilille SL. Nämä perusventtiilit käyttävät pelkkää nestepainetta nostaakseen lautasen kevyttä jousta vasten, mikä mahdollistaa virtauksen yhteen suuntaan ja estää vastavirtauksen. Ne reagoivat erittäin nopeasti ja maksavat paljon vähemmän kuin pilottikäyttöiset mallit. Suoratoimiset takaiskuventtiilit voivat kuitenkin vuotaa hieman korkean paineen alaisena, kulua nopeammin johtuen suorasta nesteen törmäyksestä lautaselle, eikä niitä voi avata kauko-ohjauksella päinvastaiseen suuntaan. Ne toimivat hyvin pumpun poistoaukon suojauksessa tai peruslinjan eristämisessä, mutta eivät täytä todellista kuormitusta koskevia vaatimuksia.
Vastapainoventtiileissä yhdistyvät paineenalennustoiminto ja takaiskuventtiilin käyttäytyminen, mikä luo tasaisen hallinnan dynaamisille kuormille. Nämä venttiilit moduloivat avautumista kuormituspaineen perusteella, mikä mahdollistaa pystysuorien kuormien hallitun laskeutumisen samalla kun ne ylläpitävät vastapainetta karkaamisen estämiseksi. Ne ovat erinomaisia liikkuvien laitteiden liikkeenohjauksessa, jossa kuormat liikkuvat jatkuvasti, kuten nosturinostimet tai ajoneuvojen nostoportit. Kompromissi on, että vastapainoventtiileissä on aina kontrolloituja vuotoja ja ne maksavat enemmän kuin joko suoratoimiset tai pilottiohjatut takaiskuventtiilit. Staattisen kuorman pitämiseen, kun liikettä ei haluta, pilottiohjattu takaiskuventtiili SL tarjoaa paremman suorituskyvyn pienemmillä kustannuksilla.
Sähköisesti ohjatut solenoidiventtiilit tarjoavat toisen vaihtoehdon kaukovapautusominaisuuteen. Nämä venttiilit käyttävät sähkömagneettisia keloja sisäisten kelojen tai hylsyjen siirtämiseen, mikä mahdollistaa on-off-ohjauksen ilman ohjauspainetta. Ne toimivat hyvin järjestelmissä, joissa on elektroninen ohjausarkkitehtuuri, ja ne voidaan integroida suoraan logiikkojen ja muiden automaatiolaitteiden kanssa. Solenoidiventtiileillä on kuitenkin tyypillisesti pienempi virtauskapasiteetti kuin vastaavan kokoisilla pilottitoimisilla takaiskuventtiileillä, ne tuottavat lämpöä jatkuvan jännitteen aikana ja tarvitsevat sähkövirtaa pitääkseen auki asennot. Pilottiohjattu takaiskuventtiili SL voittaa sovelluksissa, joissa hydrauliteho on helposti saatavilla ja sähköinen monimutkaisuus tulisi minimoida.
Hydraulisulakkeet ovat erityinen vaihtoehto turvallisuuden kannalta kriittiseen kuormitukseen. Nämä laitteet sulkeutuvat automaattisesti, kun ne havaitsevat liiallisia virtausnopeuksia, jotka voivat viitata repeytyneeseen letkuun tai rikkoutuneeseen liittimeen. Ne tarjoavat hätäsuojan, jota pilottiohjatut takaiskuventtiilit eivät voi tarjota. Sulakkeet eivät kuitenkaan tarjoa etävapautusominaisuutta, ja ne voivat laukaista virheellisesti laillisissa korkean virtauksen olosuhteissa. Monet insinöörit yhdistävät molemmat tekniikat käyttämällä pilottiohjattua takaiskuventtiiliä SL normaalia ohjausta varten ja hydraulisulaketta hätävarasuojaukseen.
Käyttöikää pidentävät huoltokäytännöt
Säännölliset tarkastusaikataulut pitävät pilottikäyttöiset takaiskuventtiilit SL-järjestelmät toiminnassa luotettavasti. Kuukausittaisissa silmämääräisissä tarkastuksissa tulee etsiä ulkoista öljyvuotoa tiivisteiden ja asennuspintojen ympäriltä. Pienetkin vuodot osoittavat tiivisteen hajoamista, joka pahenee ajan myötä. Epätavallisten äänien kuunteleminen venttiilin käytön aikana voi paljastaa ongelmia ennen kuin täydellinen vika ilmenee. Kallisevat tai vinkuvat äänet tarkoittavat usein epävakaita paineolosuhteita tai kuluneita pintoja.
Nesteen puhtauden ylläpito suojaa pieniä ohjauskäytäviä, jotka tekevät pilottitoimisista takaiskuventtiileistä alttiita kontaminaatiolle. ISO 4406 -puhtausluokan 20/18/15 vaatimusten noudattaminen tarkoittaa, että suodatinjärjestelmäsi kerää hiukkaset ennen kuin ne pääsevät kiinni ohjausaukoihin. Oikean hydrauliöljyn käyttö ilman veden saastumista estää sisäpintojen korroosion. Monet huolto-ohjelmat sisältävät neljännesvuosittain otettavat öljynäytteet ja -analyysit sen varmistamiseksi, että kontaminaatiotasot pysyvät hyväksyttävien rajojen sisällä.
Ohjauslinjan tarkastus ansaitsee erityistä huomiota, koska nämä pienihalkaisijaiset putket ja kanavat tukkeutuvat helposti. Ohjauslinjojen irrottaminen ja takaisinhuuhtelu poistaa vuosittain kertyneet roskat. Ohjauspiirin takaiskuventtiilit on puhdistettava tai vaihdettava, jos niissä on merkkejä tarttumisesta. Ohjauspaineen testaus mittarilla varmistaa, että riittävä ohjaussignaali saavuttaa porttiin X, kun käsket pilottiohjatun takaiskuventtiilin SL avautumaan.
Tiivisteen vaihtovälit riippuvat käyttöolosuhteista, mutta ne tapahtuvat tyypillisesti kahden tai viiden vuoden välein. NBR-tiivisteet kestävät pidempään kohtuullisissa lämpötiloissa, kun taas FKM-tiivisteet kestävät korkeampia lämpötiloja ja aggressiivisia nesteitä, mutta maksavat enemmän. Kun vaihdat tiivisteitä, tarkista tiivisteiden ja venttiilin rungon yhteensopivuuspinnat naarmujen tai kulumisen varalta, mikä saattaa estää hyvän tiivistyksen jopa uusilla elastomeereilla. Kevyt kiillotus hienolla hiomapaperilla voi palauttaa tiivistyspinnat, mutta syvä uurtaminen vaatii venttiilirungon vaihtoa.
Toiminnallinen testaus vahvistaa, että pilottiohjatut takaiskuventtiilit toimivat edelleen oikein. Yksinkertaisessa testissä käytetään pystysuoraa sylinteriä, joka on kuormitettu painolla. Kun ohjauspaine on estetty, kuorman tulisi pysyä täysin paikallaan tunteja tai päiviä, mikä osoittaa, että vuotoa ei ole. Nimellispaineen käyttämisen pitäisi avata venttiili ja antaa kuorman laskeutua tasaisesti. Jos kuorma hiipii alas ohjauspaineen ollessa pois päältä tai jos venttiilin avaamiseen tarvitaan liiallista ohjauspainetta, huolto tai vaihto on tarpeen.
Yleisten ongelmien vianmääritys
Kun pilottiohjattu takaiskuventtiili SL ei avaudu käskystä, aloita tarkistamalla ohjauspaine portissa X. Painemittarin käyttäminen pilottiliitännässä varmistaa, saavuttaako venttiilin riittävä signaalipaine. Jos ohjauspaine on alle 5 baaria, ongelma on ohjauspiirissä eikä itse venttiilissä. Tarkista tukkeutuneiden linjojen, viallisten ohjausventtiileiden tai riittämättömän pumpun tehon varalta pilottisyötössä.
Jos ohjauspaine lukee oikein, mutta venttiili ei vieläkään aukea, epäilet, että ohjauskanavassa on kontaminaatiota tai ohjausmäntä on juuttunut. Venttiilin purkaminen paljastaa yleensä likaa tai korroosiota, joka estää männän liikkeen. Kaikkien sisäkanavien perusteellinen puhdistaminen ja tiivisteiden vaihtaminen yleensä palauttaa toiminnan. Vaikeissa tapauksissa ohjausmännän pinta voi olla uurrettu ja se on vaihdettava.
Vuoto tukkeutuneessa suunnassa osoittaa lautasen tai istuimen vaurioita. Pieniä määriä epäpuhtauksia voi uppoutua pehmeän lautasen pintaan, jolloin syntyy vuotoreittejä myös venttiilin ollessa kiinni. Purkaminen ja tarkastus osoittavat, palauttaako hylsyn ja istuimen puhdistaminen tiivistyksen vai tarvitaanko varaosia. Jos vuoto jatkuu puhdistuksen jälkeen, tarkista, että järjestelmän paine ei ole ylittänyt venttiilin nimelliskapasiteettia, mikä voi vaurioittaa tiivistepintoja pysyvästi.
Tärinä tai tärinä käytön aikana viittaa siihen, että kuorma on epävakaa tai ohjauspaine värähtelee. Varmista, että kuormitus pysyy tasaisena venttiilin käytön aikana. Jos itse kuorma tärisee, pilottiohjattu takaiskuventtiili SL ei ehkä ole oikea ratkaisu kyseiseen sovellukseen. Paineen epävakaus ohjauspiirissä voi saada venttiilin avautumaan ja sulkeutumaan toistuvasti kynnysarvossaan. Akun asentaminen ohjauslinjaan usein tasoittaa nämä paineenvaihtelut ja lopettaa tärinän.
Melu venttiilin vaihdon aikana tarkoittaa tyypillisesti sitä, että dekompressiotoiminto ei toimi oikein tai sovellus tarvitsee tyypin A venttiilin tyypin B sijasta. Mallit, joissa ei ole kuulasuutinta esiavausvaiheessa, vapauttavat paineen äkillisesti, mikä voi aiheuttaa akustisen iskun hydraulilinjoissa. Jos melua ei voida hyväksyä, vaihtaminen dekompressiomuunnelmaan pilottikäyttöiseen takaiskuventtiiliin SL yleensä ratkaisee ongelman. Vaihtoehtoisesti pienen aukon lisääminen ohjauslinjaan hidastaa venttiilin avautumista, mikä vähentää iskua hieman hitaamman vasteen kustannuksella.
Lämpölukkotilanteet vaativat erilaisia vianetsintämenetelmiä. Jos kuormia on vaikea siirtää sen jälkeen, kun järjestelmä on ollut käyttämättömänä kuumissa olosuhteissa, loukkuun jääneen nesteen laajeneminen aiheuttaa todennäköisesti liiallisen paineen. Pienten lämpövaroventtiilien asentaminen normaalin käyttöpaineen yläpuolelle, mutta ohjauksen ohituskapasiteetin alapuolelle, mahdollistaa lämpölaajenemisen vaikuttamatta normaaliin toimintaan. Vaihtoehtoisesti lämpötilastabiilien hydraulinesteiden käyttö vähentää lämpölaajenemiskertoimia.
Tuleva kehitys ja teollisuuden suuntaukset
Hydraulijärjestelmien suunnittelijat integroivat yhä enemmän antureita pilottiohjattuihin takaiskuventtiilin SL-komponentteihin ennakoivan huollon mahdollistamiseksi. Ohjauslinjojen paineanturit valvovat ohjaussignaalin voimakkuutta ja varoittavat käyttäjiä, ennen kuin ohjauspaine laskee toimintatason alapuolelle. Epäpuhtausanturit portin Y tyhjennyslinjassa havaitsevat, kun hiukkaset alkavat kerääntyä, mikä käynnistää huollon ennen tukkeutumista. Nämä älykkäät venttiilijärjestelmät vähentävät suunnittelemattomia seisokkeja havaitsemalla ongelmat ajoissa.
Ympäristömääräykset edistävät biohajoavien hydraulinesteiden käyttöönottoa erityisesti liikkuvissa laitteissa ja metsätaloussovelluksissa. Nykyaikaiset pilottiohjatut takaiskuventtiilit SL sopivat näihin nesteisiin yhteensopivien tiivistemateriaalien ja parannetun korroosiosuojauksen ansiosta. VDMA 24568 ja vastaavat standardit auttavat insinöörejä valitsemaan sopivat venttiilit bioöljysovelluksiin. Kun ympäristöongelmat kasvavat, odota laajempaa yhteensopivuutta vaihtoehtoisten nestekemioiden kanssa.
Liikkuvien laitteiden miniatyrisointitrendit luovat kysyntää pienemmille, kevyemmille pilottitoimisille takaiskuventtiileille suorituskyvystä tinkimättä. Kehittyneet valmistustekniikat, mukaan lukien 3D-tulostus ja tarkkuusvalu, voivat mahdollistaa kompaktimman suunnittelun. Painonpudotus on merkittävää akkusähköisissä mobiililaitteissa, joissa jokainen kilo vaikuttaa toimintasäteeseen. Tulevaisuuden pilottiohjattu takaiskuventtiili SL-malleissa saattaa sisältää kevyempiä materiaaleja, kuten alumiinia tai muovia, paineettomissa osissa.
Energiatehokkuuden parannukset keskittyvät vähentämään painehäviöitä vapaan virtauksen suunnassa. Jopa nykyinen 5 baarin painehäviö nimellisvirtauksella edustaa hukattua energiaa, josta tulee lämpöä. Optimoitu virtausreitin geometria voi mahdollisesti puolittaa painehäviön ja parantaa järjestelmän yleistä tehokkuutta. Energiakustannusten noustessa ja ympäristöpaineen kasvaessa näistä tehokkuuden lisäyksistä tulee taloudellisesti houkuttelevampia.
Integrointi elektronisiin ohjausjärjestelmiin todennäköisesti laajenee. Vaikka pilottiohjattu takaiskuventtiili SL perustuu tällä hetkellä puhtaasti hydraulisiin ohjaussignaaleihin, tulevat versiot saattavat sisältää elektronisia ohjausventtiilejä ja asentoantureita, jotka on rakennettu suoraan venttiilin runkoon. Tämä integrointi yksinkertaistaa järjestelmäarkkitehtuuria ja mahdollistaa kehittyneemmät ohjausalgoritmit säilyttäen samalla mekaanisen yksinkertaisuuden ja luotettavuuden, jotka tekevät pilottitoimisista takaiskuventtiileistä houkuttelevia.
Oikean valinnan tekeminen sovelluksellesi
Pilottikäyttöisen takaiskuventtiilin SL valitseminen vaihtoehtoisiin tekniikoihin verrattuna edellyttää erityisvaatimustesi huolellista arviointia. Aloita tunnistamalla, tarvitseeko sovelluksesi staattista kuorman pitoa vai dynaamista kuormanhallintaa. Jos kuorman pitäisi pysyä täysin paikallaan venttiilin ollessa kiinni, pilottitoimisen takaiskuventtiilin SL nollavuoto-ominaisuus tekee siitä parhaan valinnan. Jos kuorma liikkuu usein kontrolloiduilla laskeutumisnopeuksilla, vastapainoventtiili toimii luultavasti paremmin.
Mieti, onko etäjulkaisukyvyllä merkitystä suunnittelussasi. Yksinkertaisissa sovelluksissa, joissa manuaalinen venttiilin käyttö on hyväksyttävää, voidaan käyttää halvempia suoratoimisia takaiskuventtiilejä. Kun käyttäjien on ohjattava venttiilin avautumista kaukaa tai kun automatisoitujen järjestelmien on integroitava venttiilin ohjaus, pilottiohjattu takaiskuventtiili SL tarjoaa olennaisen etäkäytön ohjauspiirinsä kautta. Turvallisuusnäkökohdat ohjaavat usein tätä vaatimusta, kun henkilöstön pitäminen poissa vaarallisilta alueilta parantaa järjestelmän yleistä turvallisuutta.
Arvioi järjestelmäsi kontaminaatiovalvontaominaisuudet rehellisesti. Pilottikäyttöiset takaiskuventtiilit SL-mallit vaativat puhdasta hydraulinestettä ja kunnollista suodatusta. Jos sovelluksesi toimii pölyisissä ympäristöissä, joissa suodatus on vähäistä, tai jos huoltokäytännöt ovat epäjohdonmukaisia, yksinkertaisemmat venttiilityypit, joissa on vähemmän pieniä kanavia, voivat osoittautua luotettavammiksi suorituskyvyn rajoituksista huolimatta. Älä valitse kehittyneitä venttiileitä järjestelmiin, jotka eivät pysty ylläpitämään näiden venttiilien edellyttämää puhtautta.
Virtaus- ja painevaatimukset rajoittavat venttiilikokovalintaasi. Mittaa piirisi todelliset virtaukset pumpun tehon sijaan, koska useimmat järjestelmät eivät toimi jatkuvasti maksimivirtauksella. Kun valitset pienimmän venttiilin, joka käsittelee todelliset virtausnopeudet, minimoi kustannukset ja paino. Painearvojen tulee ylittää järjestelmän maksimipaine riittävällä turvamarginaalilla. Yleensä valitaan venttiilit, joiden mitoitus on vähintään 25 prosenttia odotetun enimmäispaineen yläpuolella.
Ulkoiset tyhjennysvaatimukset määräävät, tarvitsetko SL-mallin vai riittääkö yksinkertaisempi SV-versio. Jos pilottityhjennys voi palata säiliöön saman jakoputken kautta kuin pääventtiili, sisäisen tyhjennysjärjestelmän SV-mallit toimivat hyvin. Kun pilottityhjennys on ohjattava erikseen, ehkä jotta säiliön paine ei häiritse pilottitoimintaa, ulkoinen tyhjennysaukko Y pilottitoimisissa takaiskuventtiilin SL-malleissa tarjoaa tarvittavaa joustavuutta.
Asennustilan rajoitteet vaikuttavat asennustavan valintaan. Alalevyasennus tarjoaa kompaktimman asennuksen, kun voit suunnitella jakotukin useille venttiileille. Kierreliitokset tarjoavat joustavuutta jälkiasennussovelluksiin tai testitelineisiin, joissa jakoputkien valmistus ei ole käytännöllistä. Mittaa käytettävissä oleva tila huolellisesti ja tarkista mittapiirustukset ennen kuin sitoudut tiettyyn asennuskokoonpanoon.
Johtopäätös
Pilottiohjattava takaiskuventtiili SL täyttää erityisen mutta tärkeän roolin hydraulijärjestelmissä, jotka vaativat kauko-ohjattavaa, vuototonta kuorman pitoa. Sen ulkoinen tyhjennyskokoonpano tarjoaa suunnittelun joustavuutta, jota tavalliset SV-mallit eivät voi verrata, ja se on erityisen arvokasta monimutkaisissa piireissä, joissa ohjauspaineen reitityksellä on merkitystä. Näiden venttiilien ominaisuuksien ja rajoitusten ymmärtäminen auttaa insinöörejä tekemään tietoisia päätöksiä siitä, milloin niitä käytetään ja miten niitä huolletaan oikein.
Teollisuusautomaation, mobiililaitteiden ja turvallisuuden kannalta kriittisten järjestelmien staattisen kuormituksen sovelluksissa pilottiohjattu takaiskuventtiili SL-tekniikka tarjoaa luotettavan suorituskyvyn, jota yksinkertaisemmat vaihtoehdot eivät pysty vastaamaan. Korkeammat kustannukset ja huoltovaatimukset ovat perusteltuja, kun nollavuoto ja kauko-ohjaus ovat välttämättömiä. Vähemmän vaativat sovellukset toimivat usein hyvin suoratoimisilla takaiskuventtiileillä tai muilla yksinkertaisemmilla ratkaisuilla halvemmalla.
Oikea valinta edellyttää, että venttiilin tekniset tiedot on sovitettava todellisiin järjestelmävaatimuksiin ottaen huomioon nimelliskoko, painearvot, tiivistemateriaalit ja asennuskokoonpano. Bosch Rexrothin yksityiskohtaiset tekniset asiakirjat, mukaan lukien RE 21482 -luettelo, sisältävät tiedot, joita tarvitaan tarkkaan venttiilin mitoittamiseen. Toimittajat, kuten Hyquip ja Leader Hydraulics, voivat tarjota sovellustukea ja hinnoittelua tietyille malleille.
Kunnossapito-ohjelmat, joissa painotetaan saastumisen valvontaa ja säännöllisiä tarkastuksia, pitävät pilottiohjatut takaiskuventtiilit SL-järjestelmät toiminnassa luotettavasti kymmenen vuotta tai kauemmin. Kun ongelmia kehittyy, järjestelmällinen vianetsintä yleensä tunnistaa korjattavissa olevat syyt, kuten ohjauslinjan tukkeuma tai tiivisteen kuluminen. Näiden venttiilien sisäisten toimien ymmärtäminen tekee vianmäärityksestä paljon tehokkaampaa.
Hydraulitekniikan kehittyessä kohti parempaa integraatiota elektronisten ohjainten kanssa ja parempaa energiatehokkuutta, pilottiohjattujen takaiskuventtiilien SL-mallit mukautuvat jatkuvasti uusiin vaatimuksiin. Perustoimintaperiaate – ohjauspaineen käyttäminen tiivistetyn istukan mekaaniseen vapauttamiseen – pysyy terveenä ja palvelee hydraulijärjestelmiä todennäköisesti vielä vuosikymmeniä. Insinöörit, jotka ymmärtävät nämä venttiilit perusteellisesti, voivat suunnitella parempia järjestelmiä ja ratkaista ongelmia tehokkaammin.
