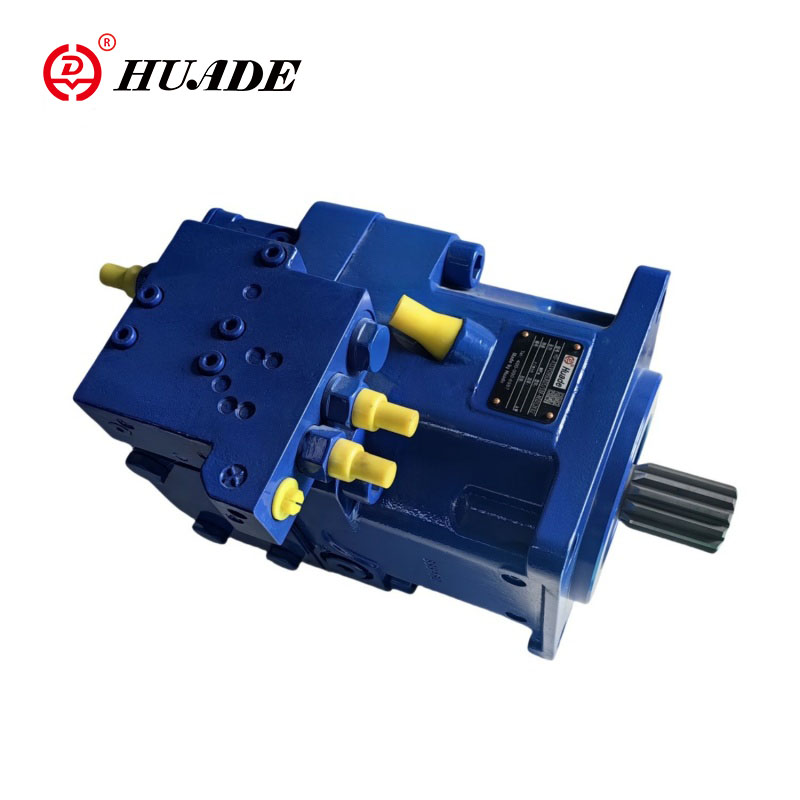

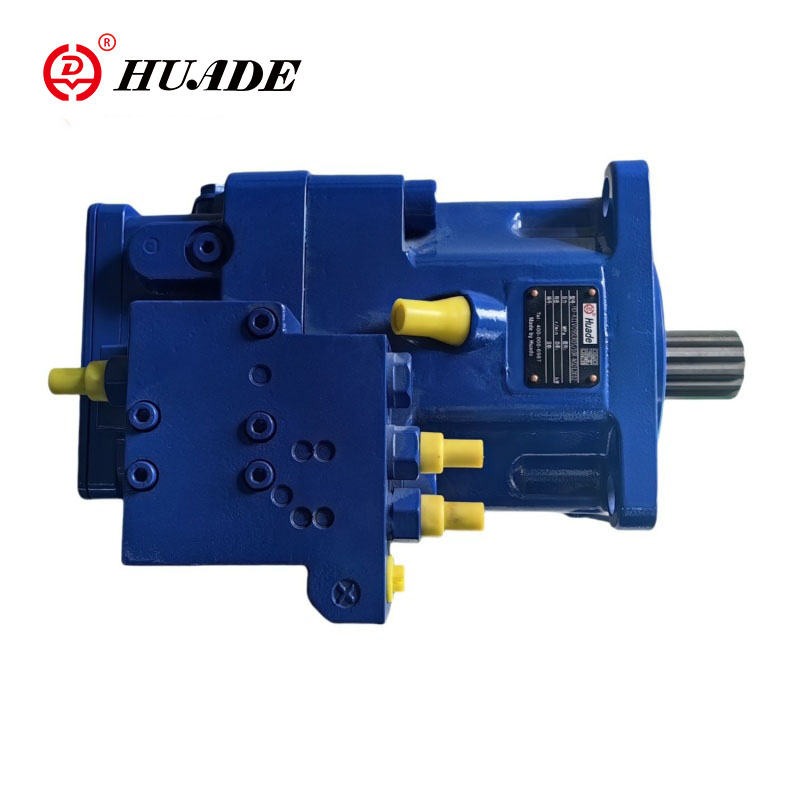

Aksiaalinen männän muuttujapumppu A11vo

Huade -tuotemerkki A11vo -saran levyn aksiaalimäntämuuttuva pumppu käytetään hydrostaattiseen siirtoon avoimen piirin hydraulijärjestelmissä. Tämän aksiaalisen männän pumpun virtausnopeus on verrannollinen läpäisynopeuteen ja siirtymiseen. Säätämällä swash -levyn kulmaa virtausnopeutta voidaan muuttaa vaiheittain. A11vo -pumppu voi vastata Rexrothin suorituskykyyn.

Aksiaalisen männän muuttujan pumpun A11vo -tuoteparametri

• Käyttöpainealue

◇ Sisääntulo ----- absoluuttinen paine portissa S (imuportti)

Versio ilman latauspumppua

Pabs My ---------- 0,8 bar

PABS Max ---------- 30 bar

Jos paine on> 5 bar, kysy Huade -hydrauliselta.

Version with charge pump

Pabs My ---------- 0,6 bar

PABS Max ---------- 2 bar

◇Suurin sallittu nopeus (nopeusrajoitus)

Sallittu nopeus lisäämällä sisääntulon paine -pabeja imuportissa S tai VG ≤VG Max

◇ poistoaukko ---- Paine portissa A tai B

Nimellispaine PN ---------- 350 Bar

Suurin paine PMAX ---------- 400 bar

Nimellinen paine: Max.Sudauspaine, jolla väsymyslujuus varmistetaan

Suurin paine: Max. Käyttöpaine, joka on sallittua lyhytaikaiselle (t <1s).

◇ Käyttöpaine vähimmäispaine

Pumpun huoltolinjassa vaaditaan vähimmäispaine PB -min nopeudesta, kääntyvästä kulmasta ja siirtymästä riippuen (katso kaavio).

◇ Kotelon tyhjennyspaine

Kotelon tyhjennyspaine porteissa T1 ja T2 voi olla korkeintaan 1,2 bar, joka on korkeampi kuin sisääntulopaine satamassa S, mutta ei korkeampi kuin PL ABS. Max -------------- 2 bar.

Vaaditaan rajoittamaton, täysikokoinen koteloviiva suoraan säiliöön.

◇ Akselin tiivisrenkaan lämpötila -alue

FKM -akselin tiivistirengas on sallittua kotelon tyhjennyslämpötiloihin -25 ℃ - +115 ℃.

• Huomaa:

Alle -25 ° C: n sovelluksissa NBR -akselin tiivistirengas on välttämätön (sallittu lämpötila -alue: -40 ° C - +90 ° C).

Tilaa nbr -akselin tiivisrengas kirkkaassa tekstissä järjestyksessä.

Tuoteominaisuus ja aksiaalimäntämuuttujan pumpun A11vo soveltaminen

Ominaisuudet:

▶ Muuttuva aksiaalinen männän pumppu hajun levyn suunnittelusta hydrostaattisille asemille avoimen piirin hydraulijärjestelmässä.

▶ Suunniteltu ensisijaisesti käytettäväksi mobiilisovelluksissa.

▶ Pumppu toimii itsenäisissä olosuhteissa, säiliön paineistuksella tai valinnaisella sisäänrakennetulla latauspumpulla (juoksupyörä).

▶ Kattava valikoima valvontavaihtoehtoja on saatavana, mikä vastaa kaikkia sovellusvaatimuksia.

▶ Tehonohjausvaihtoehto on ulkoisesti säädettävissä, vaikka pumppu on käynnissä,

▶ Ajoneuvon läpi asenne on sopiva vaihdepumppujen ja aksiaalimäntäpumppujen lisäämiseen samaan, ts. 100/% ajomatkan läpi.

▶ Lähtövirtaus on verrannollinen aseman nopeuteen ja äärettömän muuttuja QV Maxin ja Qv Min = 0: n välillä.

Sovellus:

Huaden aksiaalimäntämuuttuvaa pumppua A11vo käytetään laajasti tekniikan koneissa ja kevyissä teollisuuslaitteissa, rauta- ja teräsmetallurgia- ja kaivoskoneissa, aluksissa, siviili -ilmailulaitteissa, öljy- ja petrokemiallisissa koneissa, rakennus- ja kävelykoneissa.
