Kun työskentelet hydraulijärjestelmien kanssa teollisissa olosuhteissa, suunnansäätöventtiili on olennaisesti nestevoimasi liikenteen ohjain. Bosch Rexroth 4WE 10 J -suuntasäätöventtiili on yksi niistä työhevosista, jotka pitävät tuotantolinjat käynnissä tehtaissa ympäri maailmaa. Tämä tietty venttiili on ollut olemassa vuosikymmeniä, ja on hyvä syy, miksi insinöörit määrittävät sen jatkuvasti projekteihinsa.
Mikä tekee 4WE 10 J -suuntaventtiilistä erilaisen?

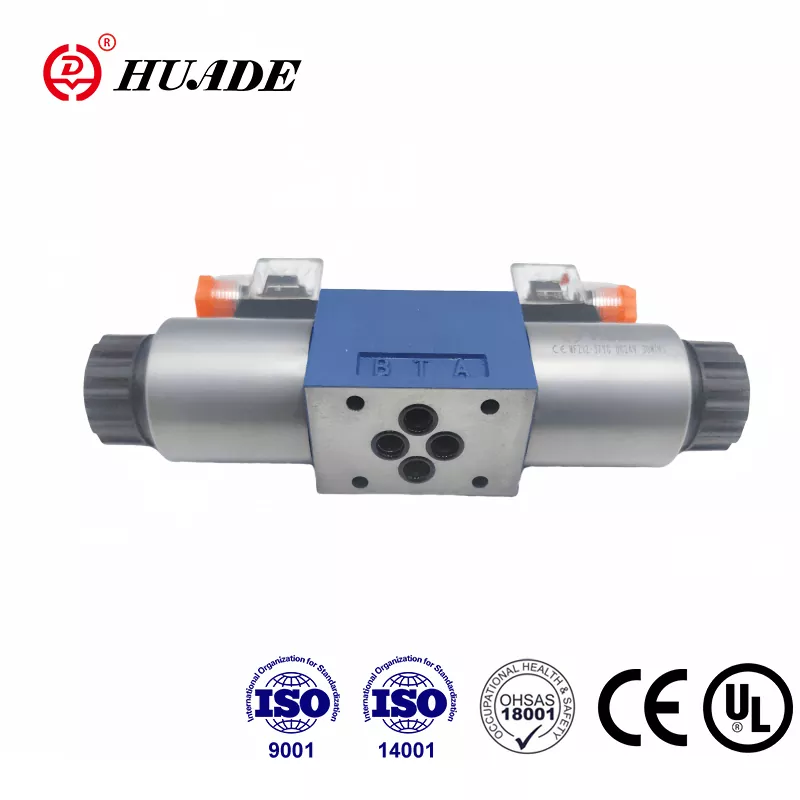

Rexroth 4WE 10 J on se, mitä kutsumme solenoidikäyttöiseksi suuntaluistiventtiiliksi. Ajattele sitä sähköisesti ohjattavana kytkimenä, joka ohjaa hydrauliöljyn minne sen täytyy mennä. "4WE"-osa kertoo meille, että siinä on neljä pääporttia ja se toimii sähköisesti. "10" tarkoittaa, että se on kokoa NG10, joka vastaa CETOP 5 -asennusstandardia. Se "J" lopussa on itse asiassa varsin tärkeä, koska se määrittää, kuinka venttiili käyttäytyy, kun se istuu keskiasennossaan.
Se, mikä erottaa tämän venttiilin muista, on sen kyky käsitellä vakavaa painetta ja virtausta. Puhumme maksimityöpaineista 350 baariin asti, mikä tarkoittaa noin 5 000 puntaa neliötuumaa kohti. Tasajänniteversiot voivat painaa 160 litraa minuutissa, kun taas AC-versiot käsittelevät 120 litraa minuutissa. Näillä luvuilla on merkitystä, kun yrität siirtää raskaita kuormia tai käyttää suuria sylintereitä.
Kuinka J-Patternin keskiasento toimii
J-puolakokoonpano on luultavasti tämän suuntasäätöventtiilin erottuvin ominaisuus. Kun venttiili on keskiasennossaan molemmat solenoidit pois päältä, kaikki pääportit ovat tukossa. Pumpun portti (P), molemmat työportit (A ja B) ja säiliön paluuportti (T) on täysin eristetty toisistaan.
Tämä estetty keskusrakenne palvelee tiettyä tarkoitusta. Kun hydraulisylinterissäsi on raskas kuorma, et halua kuorman hiipivän alas, kun et hallitse sitä aktiivisesti. 4WE 10 J pitää kaiken lukittuna. Pumppu ei lähetä öljyä minnekään, eikä sylinteri pääse vuotamaan takaisin säiliöön. Tämä tekee siitä erityisen hyödyllisen sovelluksissa, kuten ruiskuvalukoneissa, joissa tarvitaan tarkkaa asennon pitoa muovausjakson eri vaiheissa.
Kun kytket virran yhteen solenoideista, kela siirtyy ja yhdistää pumpun yhteen työporttiin, kun taas toinen työportti avautuu säiliöön. Kytke toinen solenoidi päälle ja kytkennät käännetään. Se on yksinkertainen hydrauliikka, mutta tukossa oleva keskiosa antaa sinulle sen staattisen pitokyvyn, jota jotkin muut kelakuviot eivät tarjoa.
Merkittävät tekniset tiedot
4WE 10 J noudattaa ISO 4401-05-04-0-05 -standardia asennusliittymänsä suhteen. Tämä standardointi tarkoittaa, että voit tarvittaessa vaihtaa sen muihin eri valmistajien NG10-venttiileihin, mutta aina on tarkistettava yksityiskohdat. Kiinnitys käyttää neljää M6 x 50 pulttia, jotka on kiristetty 15 newtonmetriin. Tarvitset erillisen asennuslevyn, jonka Rexroth nimittää G 66/01:n kaltaiseksi.
Solenoidit ovat sitä, mitä Rexroth kutsuu "märkänastaiseksi". Sähkökäämi sijaitsee kotelossa, joka on alttiina hydrauliöljylle, mikä auttaa jäähdytyksessä ja vähentää melua verrattuna kuiviin solenoideihin. Nämä kelat voidaan irrottaa ja kääntää 90 astetta koko venttiiliä purkamatta, mikä on kätevää, kun tilaa on vähän tai sähköliitännät on suunnattava uudelleen. Yleisiä jännitevaihtoehtoja ovat 24 VDC ja 120 VAC, vaikka muitakin jännitteitä on saatavana.
Reaktioajat ovat kunnioitettavia tämän tyyppisille suuntasäätöventtiileille. Kun käytät tehoa, kela siirtyy noin 45–70 millisekunnissa. Kun katkaiset tehon, jousi palauttaa sen 35–45 millisekunnissa. Nämä eivät ole servoventtiilin nopeuksia, mutta ne ovat riittäviä useimpiin teollisuuskonesovelluksiin.
Mistä löydät tämän venttiilin toimivan
4WE 10 J näkyy monissa erilaisissa teollisuuslaitteissa. Raskaat työstökoneet käyttävät sitä työpöytien ja karojen ohjaukseen. Hydrauliset puristimet luottavat siihen tarkan sylinterin ohjaamiseen. Ruiskuvalukoneet ovat luultavasti yksi yleisimmistä sovelluksista, erityisesti muotin kiristyspiireissä, joissa sinun on säilytettävä tonnia puristusvoimaa ilman ajautumista.
Tyypillisessä ruiskuvalukokoonpanossa suuntasäätöventtiili hoitaa muotin avaamisen ja sulkemisen. Ruiskutuksen aikana J-kuvioinen keskiasento lukitsee hydrauliöljyn kiristyssylinteriin ja ylläpitää jatkuvaa painetta, vaikka pumppu saattaisi tehdä muuta työtä. Tämä estää välähdyksen (ei-toivotun muovin vuotamisen muotista) ja varmistaa tasaisen osien laadun. Kun on aika avata muotti, yksi solenoidi laukeaa ja venttiili siirtyy ohjaten öljyä vetäytymään kiinnitysmekanismista.
Venttiiliä esiintyy myös liikkuvissa laitteissa, rakennuskoneissa ja materiaalinkäsittelyjärjestelmissä. Missä tahansa tarvitset suuntaohjausta hyvällä pitokyvyllä ja kohtuullisilla virtausnopeuksilla, 4WE 10 J on harkitsemisen arvoinen.
Tilauskoodin ymmärtäminen
Rexroth käyttää systemaattista koodausjärjestelmää suunnansäätöventtiileihinsä, ja sen ymmärtäminen auttaa sinua saamaan juuri sen, mitä tarvitset. Tyypillinen täydellinen mallinumero saattaa näyttää 4WE 10 J3X/CG24N9K4 ja Rexrothin osanumero R900589988.
Jakaminen: "4" vahvistaa neljä pääporttia. "WE" tarkoittaa, että se on sähkökäyttöinen suuntaluistiventtiili. "10" on NG10-kokoluokitus. "J" ilmaisee kelakuvion, jonka keskipiste on tukossa. "3X" tai "5X" tarkoittaa sarjaa, kun 5X on nykyinen tuotantosarja. Kirjaimet ja numerot vinoviivan jälkeen määrittävät yksityiskohtia, kuten solenoidin jännitteen (G24 tarkoittaa 24 VDC), tiivistemateriaalia ja erilaisia vaihtoehtoja.
Jos näet "V"-kirjaimen jälkiliitteessä, se tarkoittaa FKM-tiivisteitä tavallisten NBR-sinettien sijaan. Haluat FKM:n, jos käytät fosfaattiesterinesteitä tai käytät korkeammissa lämpötiloissa. Tavalliset NBR-tiivisteet toimivat hyvin mineraalihydrauliöljyjen kanssa normaaleissa teollisuuslämpötila-alueilla.
Nestevaatimukset ja suodatus
4WE 10 J on suunniteltu ensisijaisesti mineraalipohjaisille hydrauliöljyille, vaikka se pystyy käsittelemään fosfaattiestereitä oikealla tiivistemateriaalilla. Viskositeettialue on melko laaja, noin 2,8 - 380 neliömillimetriä sekunnissa, ja nimellinen käyttöviskositeetti on noin 37 55 celsiusasteessa. Käyttölämpötilan tulee olla miinus 20 ja plus 50 celsiusastetta ympäristön kannalta.
Tästä alkaa paljon huoltopäänsärkyä: nesteen puhtaus. Suuntasäätöventtiilin sisällä olevat välykset mitataan mikroneina. Puhumme kolmen ja kolmentoista mikronin väliltä kriittisillä alueilla. Vertailun vuoksi ihmisen hius on noin 70 mikronia. Jos annat lian päästä hydrauliöljyyn, hiukkaset voivat kiilautua näihin välyksiin ja saada kelan tarttumaan.
Rexroth suosittelee suodatusta vähintään 10 mikronia. Tämä ei ole ehdotus, jota sinun pitäisi jättää huomiotta. Jumissa oleva kela tarkoittaa, että venttiilisi ei liiku, tai mikä pahempaa, se saattaa siirtyä eikä palaa. Erityisesti vaihtovirtasolenoideilla juuttunut kela voi johtaa kelan palamiseen, koska solenoidi on suunniteltu ajoittaiseen käyttöön, ei jatkuvaan pitoon. NAS 1638 Class 9 -puhtausstandardien noudattaminen säästää surua tiellä.
Yleiset ongelmat ja vianetsintä
Suurin osa 4WE 10 J:n ongelmista juontaa juurensa kolmeen alueeseen: kontaminaatioon, sähkövioihin tai mekaanisiin vaurioihin. Hyvä uutinen on, että Rexroth sisältää näiden venttiilien manuaalisen ohituksen, mikä antaa sinulle diagnostiikkatyökalun.
Jos suuntasäätöventtiilisi ei vaihda, kun kytket solenoidin jännitteen, kokeile ensin manuaalista ohitusta. Paina ohitustappia ja katso, siirtyykö venttiili mekaanisesti. Jos se vaihtaa manuaalisesti, mutta ei sähköisesti, kyseessä on sähköongelma. Tarkista jännite solenoidiliittimestä, tarkista johdotus ja testaa kelan vastus. Jos venttiili ei siirry edes käsin, kela on jumissa, yleensä saastumisesta.
Saastumisongelmat ilmoittavat itsestään monin eri tavoin. Joskus venttiili siirtyy, mutta ei palaa kunnolla keskelle. Muina aikoina se voi siirtyä hitaasti tai ei ollenkaan. Sisäinen vuoto on toinen oire, jossa paine häviää tai sylinteri ajautuu, vaikka venttiili oletetaan olevan lukitussa keskiasennossa. Nämä ongelmat tarkoittavat tyypillisesti sitä, että puola tai venttiilin runko on vaurioitunut, mikä luo vuotoreittejä.
Sähköongelmat ovat yleensä yksinkertaisia. Ei jännitettä tarkoittaa, että tarkista johdotus ja ohjausjärjestelmä. Väärä jännite tai napaisuus (DC-solenoideille) tarkoittaa, että venttiili ei ehkä siirry luotettavasti. Palaneet kelat näkyvät avoimina piireinä tai erittäin alhaisena vastuksena. Kelan vaihto on riittävän yksinkertaista, koska ne vain kiertyvät venttiilirungosta.
Mekaaniset vauriot ovat harvinaisempia, mutta niitä voi tapahtua. Rikkoutuneet palautusjouset estävät kelaa keskittymästä. Vaurioituneet solenoiditapit eivät työnnä kelaa kunnolla. Nämä vaativat yleensä venttiilin vaihtoa tai uudelleenrakentamista yksinkertaisten korjausten sijaan.
Asennusta koskevia huomioita
4WE 10 J:n oikea asennus alkaa puhtaalta, tasaisella asennuspinnalla. Venttiilipultit alalevyyn tai jakotukkiin käyttämällä niitä neljää M6-pulttia, jotka mainitsimme aiemmin. Pinnan tasaisuus on tärkeä, koska kunkin portin tiivistävien O-renkaiden on puristuttava tasaisesti. Kaikki vääntyminen tai roskat voivat luoda vuotoreittejä.
Kiristä kiinnityspultit 15 Newtonmetriin, ei enempää eikä vähempää. Liian vähän ja saatat saada ulkoisia vuotoja. Liikaa, ja venttiilin runko voi vääristyä, mikä voi aiheuttaa kelan takertumisen. Käytä momenttiavainta, älä arvailua.
Myös sähköliitännät vaativat huomiota. Varmista, että liität oikeisiin jänniteliittimiin. Venttiilissä on tyypillisesti riviliitin tai liitin jokaista solenoidia varten sekä maadoitusliitäntä. Tämä maadoitusliitäntä on pakollinen turvallisuuden vuoksi ja voi myös vähentää sähköistä melua ohjausjärjestelmässäsi.
Suunnansäätöventtiili tulee suunnata niin, että solenoidit osoittavat ylöspäin, kun mahdollista. Tämä auttaa estämään kosteuden kerääntymisen sähköliitäntöihin. Jos sinun on asennettava se toisin, harkitse saappaiden tai kansien lisäämistä sähköliittimien suojaamiseksi.
Vaihtoehtojen vertailu
4WE 10 J ei ole ainoa saatavilla oleva NG10-suuntasäätöventtiili. Parker valmistaa D3W-sarjaa, joka tarjoaa samanlaiset tekniset tiedot. Eaton Vickersillä on DG4V-5-sarja. HYDAC valmistaa NG10-venttiilejä, jotka voivat korvata monia sovelluksia. Joten miksi voit silti valita Rexrothin?
Virtauskapasiteetti on yksi tekijä. 4WE 10 J:n 160 litraa minuutissa DC-versioissa syrjäyttää joitakin kilpailijoita. Reaktioaika on kilpailukykyinen 45-70 millisekuntia jännitteelle. Märkänastainen solenoidirakenne irrotettavilla, pyörivillä keloilla tarjoaa käytännöllisiä ylläpitoetuja. Rexroth tarjoaa myös laajemman valikoiman kelakuvioita ja -vaihtoehtoja 4WE 10 -sarjassa, mikä antaa sinulle enemmän joustavuutta täsmällisten tarpeidesi mukaan.
Hinnaltaan nämä venttiilit ovat samassa pallokentässä. Voit maksaa missä tahansa 950–1 050 dollaria yhteisestä kokoonpanosta. Tämä hinnoittelu heijastaa teollisuustason laatua ja suunnittelua, joka liittyy tiukkojen välysten ja luotettavan suorituskyvyn ylläpitämiseen.
Todellinen ero johtuu usein siitä, mitä käytät jo järjestelmässäsi. Jos laitteesi on jo rakennettu Rexroth-komponenttien ympärille, 4WE 10 J:n käyttäminen ylläpitää johdonmukaisuutta varaosaluettelossa ja teknikkojen tuntemuksessa. Jos työskentelet Parker- tai Eaton-järjestelmien kanssa, niiden vastineet voivat integroitua sujuvammin.
Hankinta ja saatavuus
4WE 10 J:n löytäminen on yleensä yksinkertaista. Yleisiä kokoonpanoja, kuten R900589988 (24 VDC versio), on yleensä varastossa teollisilta jälleenmyyjiltä. Rexrothilla on virallinen verkkokauppa, josta voit ostaa suoraan. Teolliset toimitusalustat, kuten Alibaba, tarjoavat sekä aitoja Rexroth-venttiilejä että yhteensopivia vaihtoehtoja, vaikka sinun on tarkistettava, mitä todella saat.
Toimitusajat vaihtelevat kokoonpanon mukaan. Varastotuotteet voidaan toimittaa muutaman päivän sisällä. Erikoistilaukset epätavallisilla vaihtoehdoilla voivat kestää useita viikkoja. Jos huoltat kriittisiä laitteita, varaventtiilin pitäminen käsillä on järkevää, koska kustannukset ovat suhteellisen alhaiset seisokkeihin verrattuna.
Huomaa, että vanhemmat sarjat, kuten 3X, on lopetettu. Jos vaihdat 3X-sarjan venttiiliä, voit päivittää 5X-sarjaan, joka on nykyinen tuotantoversio. Asennusliittymä ja peruskäyttö pysyvät samoina, vaikka vaihtoehdoissa tai suoritusarvoissa saattaa olla pieniä eroja.
Kestää
Suuntasäätöventtiilin maksimaalisen käyttöiän saaminen riippuu muutamasta tärkeästä käytännöstä. Ensimmäinen ja tärkein: pidä hydraulineste puhtaana. Tuo 10 mikronin suodatus, josta puhuimme aiemmin, ei ole valinnainen, jos haluat luotettavaa palvelua. Vaihda suodattimet säännöllisesti ja tarkkaile paineen laskua suodatinelementissä.
Varmista toiseksi, että J-puolakuvio todella vastaa sovellustasi. Jos käytät kiinteätilavuuspumppua ilman tyhjennysventtiiliä, tukkeutunut keskus voi aiheuttaa ongelmia. Pumppu pyörii tukkeutuneita portteja vasten, mikä luo lämpöä ja tuhlaa energiaa. J-kela toimii parhaiten vaihtelevan iskutilavuuden pumppujen tai järjestelmien kanssa, joissa on erillinen tyhjennysominaisuus.
Kolmanneksi, käytä manuaalista ohitusta diagnosoinnin aikana, ei tavallisena toimintatapana. Nämä ohitusnastat ovat olemassa vianmääritystä ja huoltoa varten, eivät päivittäistä tuotantokäyttöä. Toistuva vasarointi voi vahingoittaa mekanismia ajan myötä.
Neljänneksi, kiinnitä huomiota järjestelmän käyttöpaineeseen ja virtaukseen. Se, että 4WE 10 J kestää 350 baaria ja 160 litraa minuutissa, ei tarkoita, että sinun pitäisi käyttää sitä näillä rajoilla jatkuvasti. Käyttöikää pidennetään, jos toimitaan suorituskyvyn keskellä äärimmäisyyksien sijaan.
Lopuksi, kun sinulla on vika, älä vain heitä uutta solenoidikäämiä tutkimatta, miksi se epäonnistui. Kelat eivät yleensä vikoja itsestään. Ne epäonnistuvat, koska kela on jumissa ja kela ylikuumenee tai ohjausjärjestelmän sähkö-ongelmista. Korjaa perimmäinen syy, ei vain oire.
Bottom Line
Rexroth 4WE 10 J -suuntaventtiili edustaa vuosikymmenten teollisuuden hydrauliikan kehitystä. Se ei ole hieno tai huipputeknologia nykystandardien mukaan, mutta se tekee työnsä luotettavasti, kun sitä käytetään ja huolletaan oikein. J-kelakuvio, jonka keskipiste on tukossa, takaa positiivisen kuormanpidon. NG10-koko kestää huomattavan virtauksen ja paineen. Märkänastainen solenoidirakenne tasapainottaa suorituskyvyn ja käytännöllisen huoltomahdollisuuden.
Jos suunnittelet uutta hydraulijärjestelmää, joka tarvitsee suuntaohjausta ja pitokykyä, tai jos olet vaihtamassa kulunutta venttiiliä olemassa oleviin laitteisiin, 4WE 10 J ansaitsee huomion. Varmista vain, että määrität nesteellesi oikean sarjan (5X nykyiseen tuotantoon), oikean solenoidijännitteen ja sopivan tiivistemateriaalin. Kiinnitä huomiota suodatukseen ensimmäisestä päivästä lähtien, niin saat vuosien luotettavan palvelun näiltä venttiileiltä.
Ei ole monimutkaista ymmärtää, miten suuntasäätöventtiili toimii ja mitä se tarvitsee pysyäkseen terveenä. Se vaatii vain huomion kiinnittämistä tärkeisiin yksityiskohtiin: puhdas neste, oikea jännite, oikea käyttö ja säännöllinen huolto. Tee ne oikein, ja 4WE 10 J pitää hydrauliikkasi virrassa siellä, missä niiden on mentävä, kun heidän täytyy mennä sinne.
