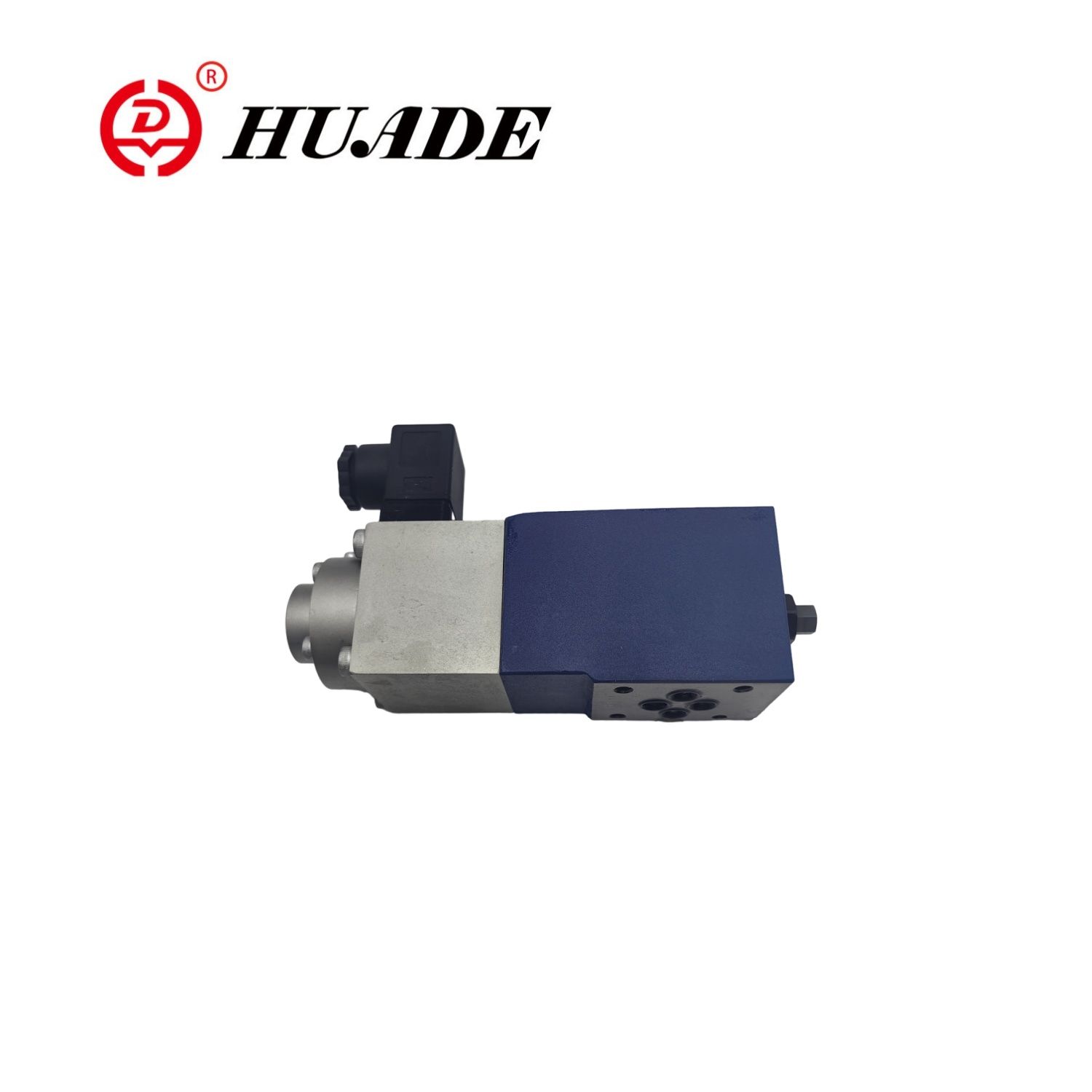

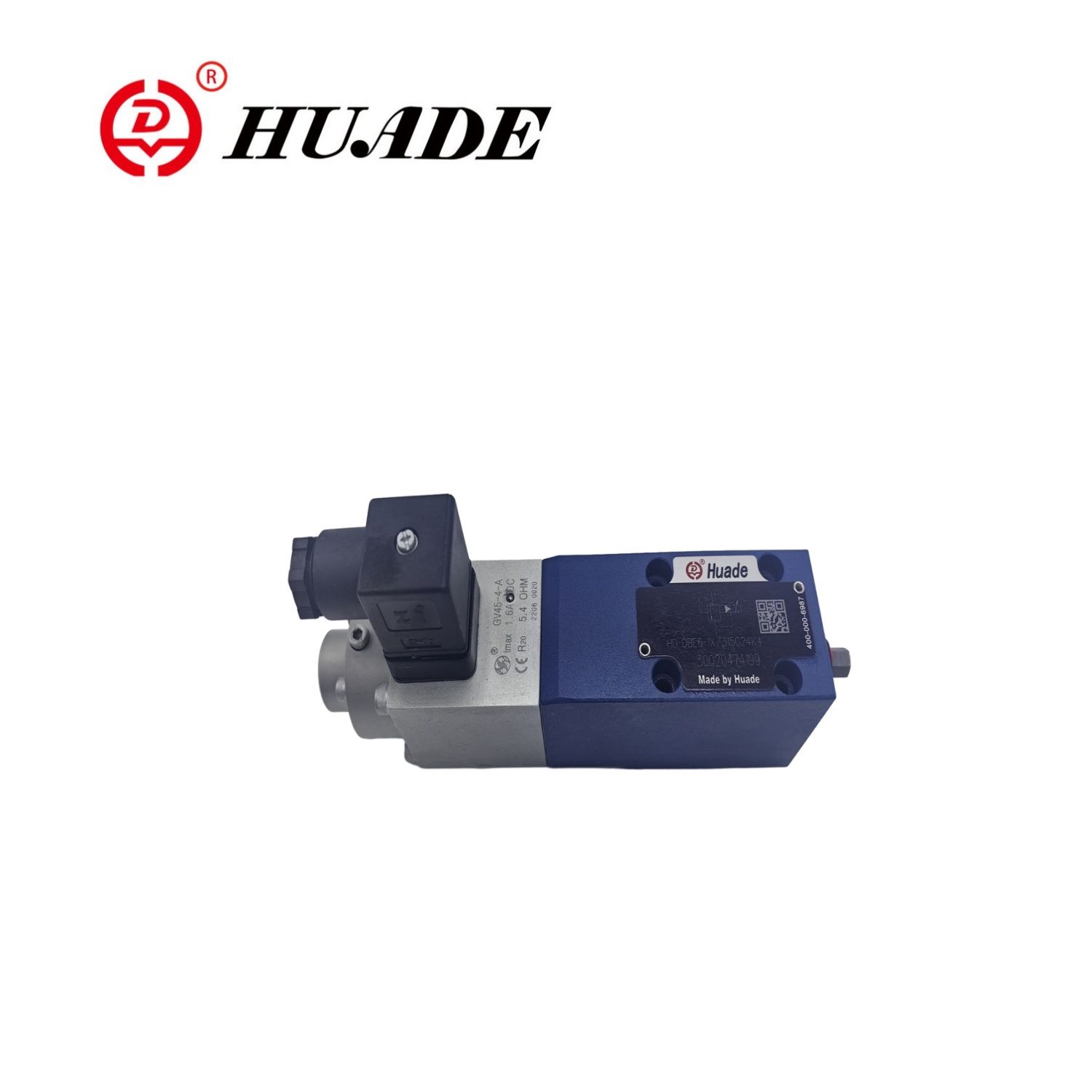

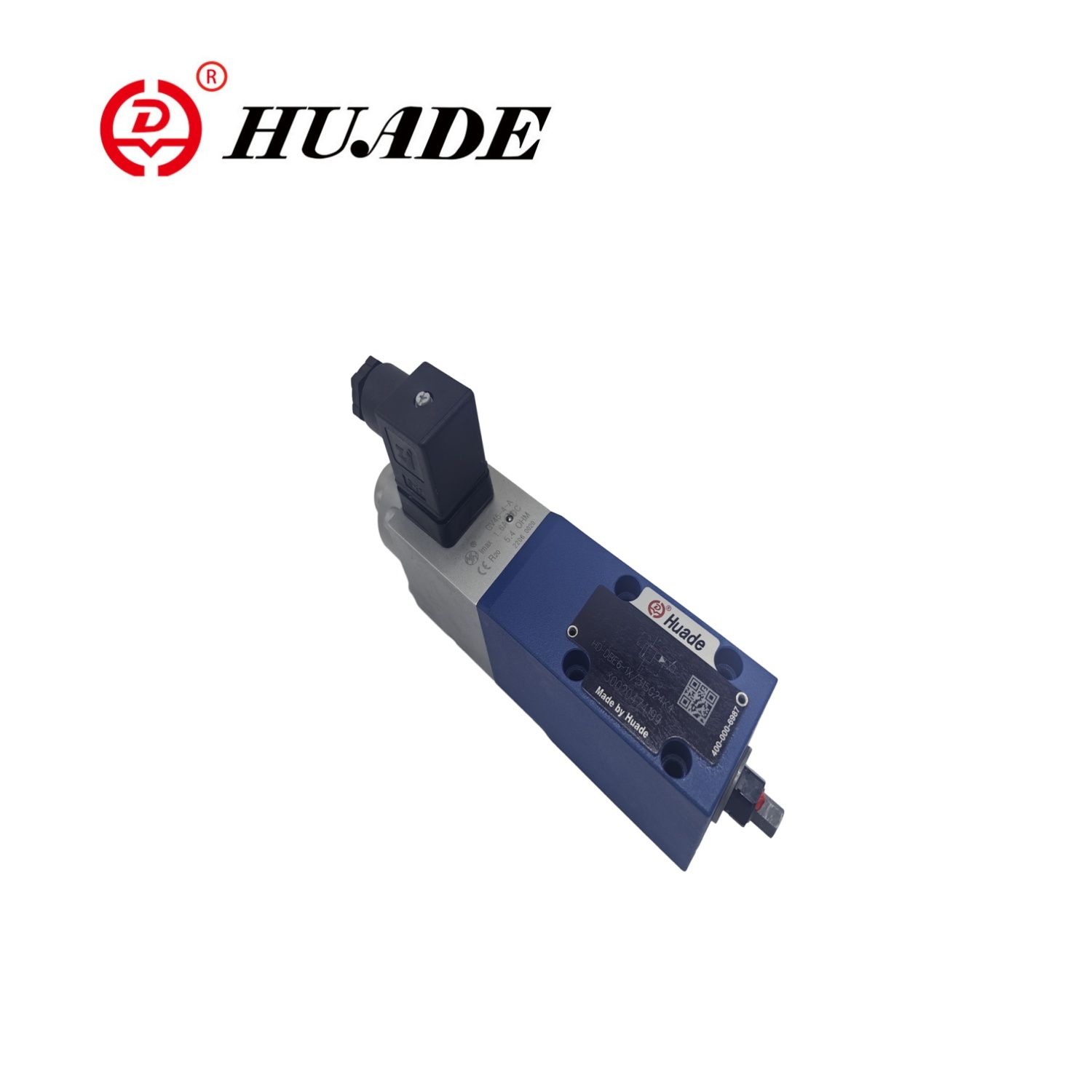

Suhteellisen helpotusventtiilin ZDBE-1X säätelee venttiilin kelan sijaintia suhteellisen solenoidin läpi, saavuttaen siten järjestelmän paineen vaihtelun. Suhteellinen venttiili ZDBE-1X vastaa CE-vaatimuksia, täyttää kansainväliset standardit ja on yhteensopiva Rexrothin tuotteiden kanssa.
| Yleinen | ||
| Asennus | valinnainen | |
| Varastointilämpötila (℃) | -20 -+80 | |
| Ympäristön lämpötila -alue | Dbe ja zdbe (℃) | -20 -+70 |
| Dbee ja Zdbee (℃) | -20 -+50 | |
| Paino | Dbe ja zdbe (kg) | 2.4 |
| Dbee ja Zdbee (kg) | 2.5 | |
| Hydraulinen (mitattuna ʋ = 46 mm2/s ja t = 40 ° C ± 5 ℃ | ||
| Enintään käyttöpaine | Portit P: P1-P2: A1-A2: B1-B2 MPa | 31.5 |
| Port T MPA | 5 | |
| Enintään asetettava paine | Painevaihe 5 MPa | 5 |
| Painevaihe 10 MPa | 10 | |
| Painevaihe 20 MPa | 20 | |
| Painevaihe 31.5 MPa | 31.5 | |
| Min. asetettava paine signaalin arvossa 0 MPa | Katso ominaiskäyrät | |
| Palautuspaineportti A; ulkoisella pilottiöljyn tyhjennys (y) | Erota ja nollapainetta säiliöön | |
| Pilottiöljyvirta l/min | 0,6O1,2 | |
| Enintään virtaus l/min | 30 | |
| Paineeneste | Mineraaliöljy (HL, HLP) - DIN 51 524 | |
| Paineenesteen lämpötila -alue | -20 -+80 | |
| Viskositeettialue mm2/s | 15 - 380 | |
| Sähkö- | 24 V DC | |
| Min.Control Virta (MA) | 100 | |
| Max.Control Virta MA | 1600 | |
| Solenoidikelankestävyys | Kylmä arvo 20 ° C: ssa (ω) | 0.54 |
| Max.Warm -arvo (ω) | 7.8 | |
| Velvollisuus | 100 | |
| Sähköyhteydet | Dbe ja zdbe | Komponenttitulppa DIN EN 175 301 ~ 803 |
| Plug-in-liitin DIN EN 175 301-803 | ||
| Dbee ja Zdbee | Komponentin pistoke varvas DLN 43 563-AM6-3 | |
| Plug-in Connector Toe DIN 43 563-BF6-3 | ||
| Venttiilinsuojaus DIN 40 050 | IP 65 | |
| Ohjauselektroniikka DBEE: lle ja ZDBEE: lle | Integroitu venttiiliin | |
| DBE: lle ja Zdbelle | ||
| Vahvistin EuroCard Format Analogessa | HD-VT-VSPA1-1-1X/ | |
Ominaisuudet:
▶ Venttiili järjestelmäpaineen rajoittamiseksi
▶ Käyttö suhteellisten solenoidien kautta
E
▶ Venttiili ja ohjauselektroniikka yhdestä lähteestä
Sovellus:
Suhteellista avustusventtiiliä ZDBE-1X käytetään laajasti erilaisissa hydraulijärjestelmissä, jotka vaativat tarkkaa paineenhallintaa, kuten rakennuskoneita, metallurgisia laitteita, laivanrakennusta ja muita kenttiä.
Suhteelliset paineenalennusventtiilit, tyypit HD-ZDBE, käytetään suhteellisen solenoidin avulla. Näitä venttiilejä käytetään järjestelmän paineen rajoittamiseen. Näiden venttiilien kanssa on mahdollista säätää vaiheittain järjestelmäpainetta, jota on rajoitettava, suhteessa sähkökomennon arvoon.
Nämä venttiilit koostuvat pohjimmiltaan suhteellisesta solenoidista (1), kotelosta (2), venttiilikasetista (3), kela (4) ja lentäjästä (8). Suhteellinen solenoidi muuntaa sähkövirran suhteessa mekaaniseen voimaan. Virran lisääntyminen aiheuttaa vastaavan solenoidivoiman nousun. Solenoidi-ankkurikammio on täytetty hydraulinesteellä ja on paineen tasapainoinen. Järjestelmäpaineen asetus suoritetaan suhteellisten solenoidien (1) kautta suhteessa komentoarvoon. Port P: n järjestelmästä johtuva paine toimii kelan oikealla puolella (4). Samanaikaisesti järjestelmäpaine toimii ohjauslinjan (6) kautta, joka on varustettu aukkolla (5) puolan jousikuormitetulla puolella (4). Järjestelmäpaine vaikuttaa ylimääräisen kiväärin (7) Pilot -popperiin (8) suhteellisen solenoidin voimaa vastaan (1). Kun järjestelmäpaine on saavuttanut ennalta asetetun arvon, Pilot Poppet (8) nostaa istuimelta. Mallista riippuen pilottiöljy voi nyt virtaa ulkoisesti portin A (y) kautta tai sisäisesti säiliöön. Tämä on vaikutus, että paine rajoitetaan puolan jousikuormitettuun puoleen (4). Jos järjestelmän paine nousee edelleen hieman, puolan oikealla puolella oleva korkeampi paine työntää puolan vasemmalle ohjausasentoon P T. Asetetaan vähimmäisohjausvirta -vastaa komentoarvolle nolla -asetettu vähimmäispaine asetetaan.
Suhteellisen paineenalennusventtiilin ZDBE-1X rakenne
Suhteellisen paineenalennusventtiilin ZDBE-1x-symboli
