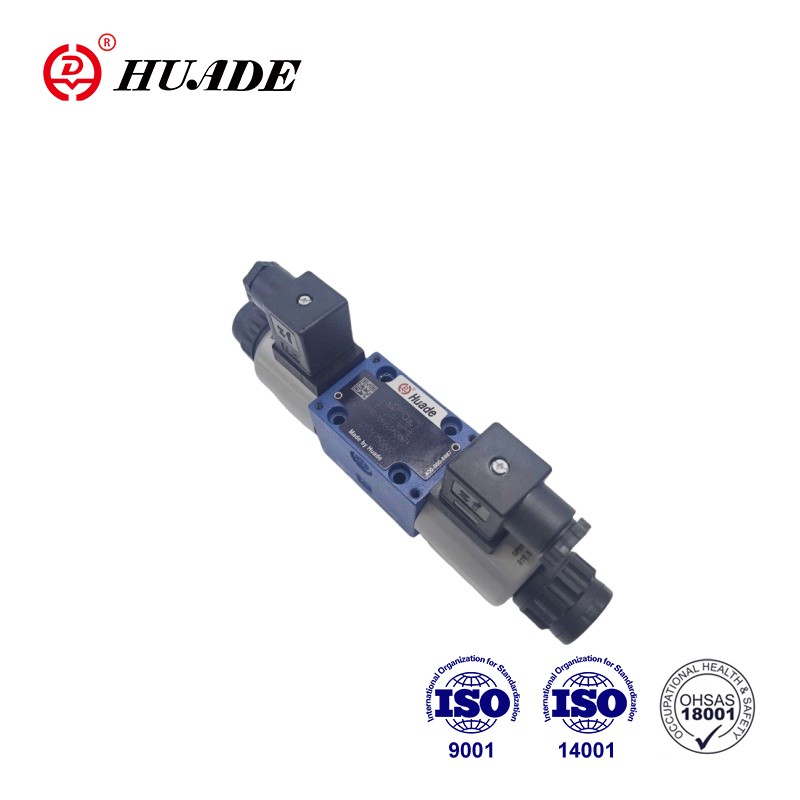

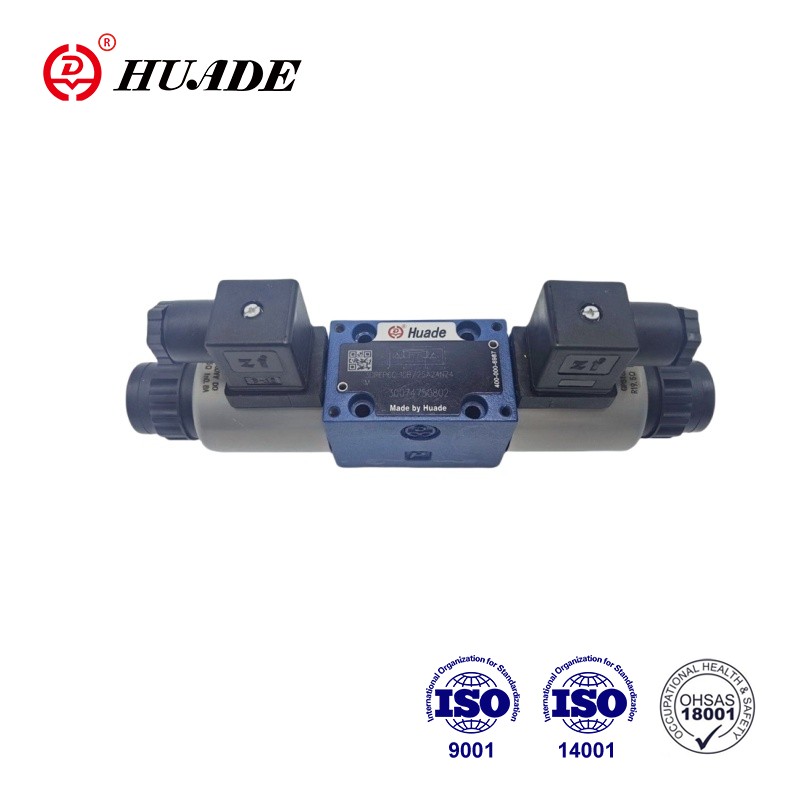

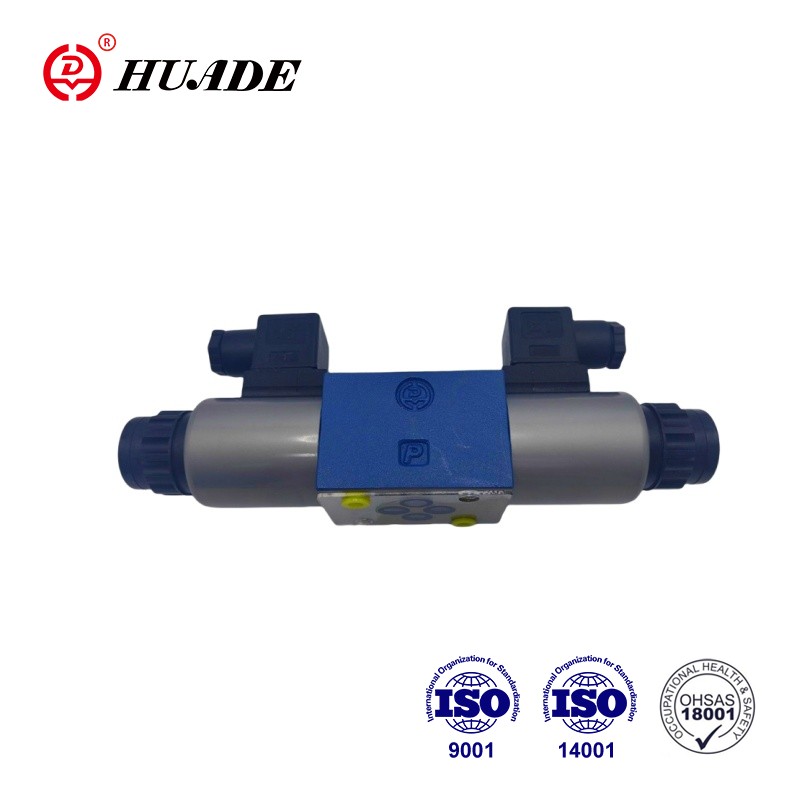

Kolmitie suhteellinen paineenalennusventtiili 3DREP 6A voi säätää ulostulopainetta tarkasti tulosignaalin muutosten mukaan vastaamaan tuotantoprosessin painevaatimuksia. Samalla 3DREP 6A:n vakaa suorituskyky varmistaa myös tuotantoprosessin jatkuvuuden ja turvallisuuden.
| Hydraulinen | ||
| Käyttöpaine (MPa) | Portti P | 10, jos yli 10, asenna venttiili, tyyppi ZDR6DP..-30B/...tuloporttiin |
| Portti T | 3 | |
| Suurin virtaus (l/min) | 15(∆p=5MPa) | |
| Saastumisaste (um) | Suodatinsuositus, jonka vähimmäisretentiosuhde on β10≥ 75 | |
| Hystereesi (%) | ≤3 | |
| Toistettavuuden tarkkuus (%) | ≤1 | |
| vasteherkkyys (%) | ≤1 | |
| Käänneväli (%) | ≤1 | |
| Paine nestettä | Mineraaliöljy (NBR-tiivisteelle), fosfaattiesteri (FPM-tiivisteelle) | |
| Viskositeettialue (mm2/s) | 2,8-380 | |
| Painenesteen lämpötila-alue (°C) | -20 - +70 | |
| Asennus | valinnainen, mieluiten vaakasuora | |
| Paino (kg) | Tyyppi C:2.6;tyyppi A.B:1.5 | |
| Sähköinen, solenoidi | ||
| Syöttöjännite | DC24V | |
| Nimellisvirta solenoidia kohti (A) | 0.8 | |
| Max.virta solenoidia kohden (A) | ≤0,02 | |
| Solenoidikelan vastus (Ω) | Kylmäarvo 20°C:ssa | 19.5 |
| Max. lämmin arvo | 28.8 | |
| Toimiva tila | jatkuva | |
| Olosuhteen lämpötila (°C) | ~+50 | |
| Patterin lämpötila (°C) | ~+150 | |
| Suojaus DIN40 050 mukaan | IP65 | |
| Sähköliitännät | 3DREP | komponenttipistokkeella DIN43650-AM2 pistoliittimeen DIN 43 650-AF2/Pg11 |
| 3DREPE | komponenttipistokkeella E DIN43563-AM6-3 pistoliittimeen E DIN43563-BF6-3/Pg11 | |
Ominaisuudet:
▶Suoraohjatut suhteelliset venttiilit paineen ja virtaussuunnan säätöön
▶Käytetään suhteellisilla solenoideilla, joissa on keskikierre ja irrotettava kela
▶Jousikeskitetty ohjauskela
Sovellus:
Kolmitie suhteellinen paineenalennusventtiili 3DREP 6A on laajalti käytössä teollisuusalueilla, liikkuvissa mekaanisissa hydraulijärjestelmissä, työpenkeissä ja muissa huippuluokan laitteissa.
Kolmitie paineenalennusventtiili tyyppi 3DREP 6. on suoraan ohjattu suhteellisilla solenoideilla. Ne muuntavat sähköisen tulosignaalin suhteelliseksi painelähtösignaaliksi.
Suhteelliset solenoidit ovat ohjattavia märkäpintaisia DC-solenoideja, joissa on keskuskierre ja irrotettava kela. Solenoideja ohjataan valinnaisesti ulkoisen ohjauselektroniikan avulla.
◆Design:
Venttiili koostuu pääasiassa:
◆Tehtävä:
Kun solenoidit (1 ja 2) ovat jännitteettömiä, ohjauskela (5) pysyy keskiasennossaan puristusjousilla.
Ohjauskela (2) aktivoituu suoraan, kun yksi solenoideista on jännitteellä.
Esim. aktivoimalla solenoidi "a" (1)
→Paineenmittauskela (5) ja ohjauskela (4) liikkuvat oikealle suhteessa sähköiseen tulosignaaliin.
→ Yhteys P:stä B:hen ja A:sta T:hen tapahtuu aukon muotoisten poikkileikkausten kautta, joilla on progressiiviset virtausominaisuudet
◆Solenoidin jännitteenpoisto (1)
→Ohjauskela (4) palautetaan keskiasentoon puristusjousien avulla
Keskiasennossa liitännät A ja B - T ovat auki, joten paineneste voi virrata vapaasti säiliöön. Valinnaisen käsiohjauksen ansiosta ohjauskelaa (4) voidaan siirtää ilman solenoidin jännitystä.
●Huomio!
Käsiohjauksen tahaton käyttö voi aiheuttaa koneen hallitsemattoman liikkeen!
Suhteellisen paineenalennusventtiilin symbolit 3DREP 6A
