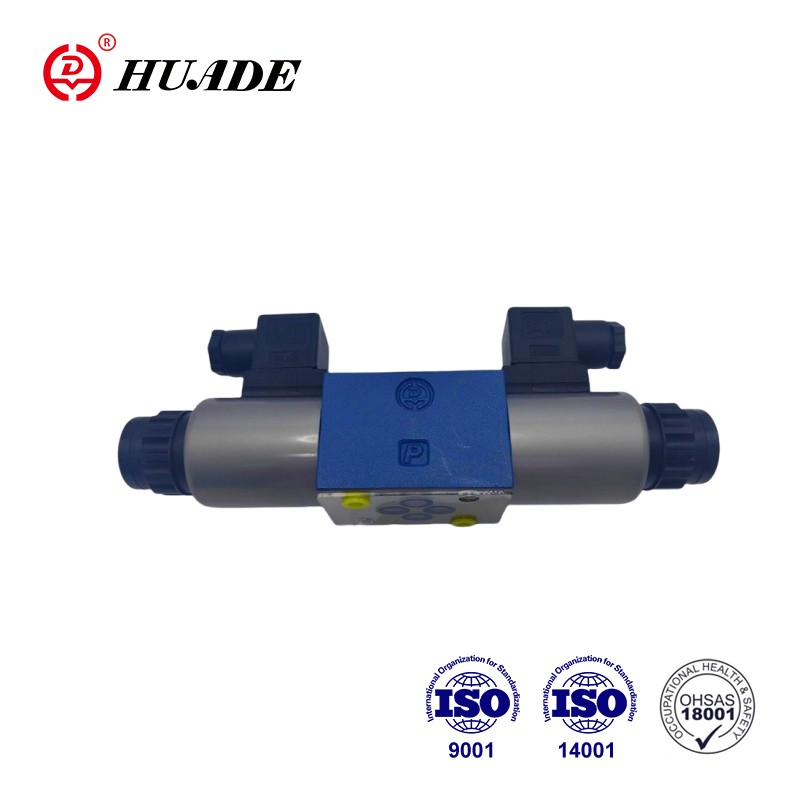

Kolmisuuntaisella suhteellisella paineen vähentävällä venttiilillä 3TREP 6C: llä on nopean vasteen nopeuden, korkean ohjaustarkkuuden ja hyvän vakauden edut. Samalla sillä on kompakti rakenne ja se on helppo asentaa ja ylläpitää. Käytön aikana paineen alentava venttiili on tarkistettava ja ylläpidettävä säännöllisesti sen normaalin toiminnan varmistamiseksi ja sen käyttöiän pidentämiseksi.
| Hydraulinen | ||
| Käyttöpaine (MPA) | Port P | 10, jos ylimääräinen 10, asenna venttiili, kirjoita ZDR6DP ..- 30b/... tuloporttiin |
| Satama T | 3 | |
| Max.Flow (l/min) | 15 (∆P = 5MPA) | |
| Saastumisaste (UM) | Suodatinsuositus minimin retentiotaajuudella β10 ≥ 75 | |
| Hystereesi (%) | ≤3 | |
| Toistettavuustarkkuus (%) | ≤1 | |
| Vasteen herkkyys (%) | ≤1 | |
| Kääntöjakso (%) | ≤1 | |
| Paineeneste | Mineraaliöljy (NBR -tiivisteelle), fosfaattiesteri (FPM -tiivisteelle) | |
| Viskositeettialue (mm2/s) | 2,8 - 380 | |
| Paineenesteen lämpötila -alue (° C) | -20 -+70 | |
| Asennus | valinnainen, mieluiten vaakasuora | |
| Paino (kg) | Tyyppi C: 2,6; tyyppi A.B: 1,5 | |
| Sähkö-, solenoidi | ||
| Toimitusjännite | DC24V | |
| Nimellisvirta solenoidia kohti (A) | 0.8 | |
| Max.virta solenoidia kohti (A) | ≤0,02 | |
| Solenoidikelan vastus (ω) | Kylmäarvo 20 ° C: ssa | 19.5 |
| Enintään lämmin arvo | 28.8 | |
| Työtila | jatkuva | |
| Kuntolämpötila (° C) | ~+50 | |
| Kelan lämpötila (° C) | ~+150 | |
| Suojaus DIN40 050 | IP65 | |
| Sähköyhteydet | 3PREP | Komponenttipistokkeella DIN43650-AM2-laajennusliitin DIN 43 650-AF2/PG11 |
| 3Drepe | Komponenttipistokkeella E DIN43563-AM6-3 Plug-In Connector E DIN43563-BF6-3/PG11 | |
Ominaisuudet:
▶ Suoraan ohjattujen suhteellisten venttiilien paineen ja virtauksen ohjaamiseksi
▶
▶ Kevään keskitetty ohjauskelo
Sovellus:
Kolmisuuntaista suhteellista paineen vähentävää venttiiliä 3TREP 6C käytetään laajasti paloveden syöttössä, automaattisissa sprinklerien palonmuutosjärjestelmissä ja erilaisissa hydraulilaitteissa, hydraulisissa järjestelmissä ja hydraulisissa koneissa.
◆Design:
Venttiili koostuu pääasiassa:
◆Toiminto:
Solenoidien (1 ja 2) ollessa energisoituneet kontrollipuun (5) keskiasennossaan pakkausjousilla.
Kontrollipullo (2) aktivoidaan suoraan, kun yksi solenoideista on virrannut.
Esim. Virtaamalla solenoidi "A" (1)
→ Paineen mittauskelo (5) ja ohjauskela (4) siirtyvät oikealle suhteessa sähköiseen tulosignaaliin.
→ Yhteys P: stä P: stä B: hen ja A-T on aukon muotoinen poikkileikkaus progressiivisilla virtausominaisuuksilla
◆Solenoidin energisointi (1)
→ Ohjauskelo (4) palautetaan keskiasentoonsa puristusjousilla
Keski -asennossa liitännät A ja B - T ovat auki, siksi paineeneste voi vapaasti virtata säiliöön. Valinnaiset käden ohittamat ovat mahdollisia ohjauskeloon (4) siirtämiseen ilman virrasta solenoidia.
●Huomio!
Käsien ohittamisen tahattoman käyttö voi aiheuttaa hallitsemattoman koneen liikkeen!
Suhteellisen paineen vähentävän venttiilin 3DREP 6C rakenne
Suhteellisen paineen vähentävän venttiilin 3DREP 6C symbolit
