Hydraulijärjestelmien kanssa työskennellessä oikean suunnansäätöventtiilin valinta voi häiritä tai häiritä toimintaasi. Bosch Rexrothin suuntasäätöventtiilistä WMM 10 on tullut suosittu valinta teollisuusympäristöissä, ja hyvästä syystä. Tämä käsikäyttöinen venttiili käsittelee korkeaa painetta ja suuria virtausnopeuksia säilyttäen samalla luotettavuuden, jota on vaikea verrata.
Mikä tekee WMM 10:stä erottuvan?
Suuntaohjausventtiili WMM 10 on suunniteltu hydraulinesteen manuaaliseen ohjaukseen teollisuuskoneissa. Sen erottaa sen kyky käsitellä jopa 315 baarin painetta porteissa P, A ja B virtausnopeuden ollessa 160 litraa minuutissa. Nämä luvut ovat tärkeitä, koska niiden avulla venttiili voi ohjata suuria hydraulitoimilaitteita tinkimättä vasteajasta tai tarkkuudesta.
Venttiili käyttää yksinkertaista mutta tehokasta rakennetta. Kun liikutat käsikahvaa, se siirtää sisäisen kelan, joka ohjaa hydraulinesteen virtausta. Tämä suora mekaaninen liitäntä antaa käyttäjille välittömän palautteen ja hallinnan, mikä on erityisen arvokasta koneen asennuksen tai hätätilanteissa. Kytkentäaika on tyypillisesti 10-45 millisekuntia riippuen öljyn viskositeetista ja siitä, kuinka paljon voimaa käytät kahvaan.
Teknisten tietojen ymmärtäminen
Suuntasäätöventtiili WMM 10 noudattaa NG10-mitoitusstandardia, joka tunnetaan myös nimellä D05 tai CETOP 5. Tämä standardointi tarkoittaa, että venttiili voi korvata muut NG10-venttiilit muuttamatta asennuslevyäsi. Venttiili painaa 3,3–4,4 kilogrammaa ja voidaan asentaa mihin tahansa asentoon, mikä antaa sinulle joustavuutta järjestelmän suunnittelussa.
Yksi yksityiskohta, joka usein jää huomiotta, on paluuaukon paineraja. Työportit kestävät 315 baaria, kun taas T-portti (paluulinja) on maksimissaan 160 baaria. Tällä erolla on merkitystä, kun suunnittelet hydraulipiiriäsi. Paluulinjan korkeat painepiikit voivat saada puolan takertumaan tai liikkumaan odottamattomasti, minkä vuoksi monet insinöörit suunnittelevat erityisiä matalapaineisia paluulinjoja järjestelmiin, joissa käytetään suuntasäätöventtiiliä WMM 10.
Venttiilin kytkemiseen tarvittava käyttövoima riippuu kokoonpanosta. Jousipalautteiset mallit tarvitsevat 18-20 Newtonia, kun taas pidätinversiot (merkitty "F":llä mallikoodissa) vaativat 30-40 Newtonia. Pysäytystoiminto lukitsee kelan paikoilleen, mikä on hyödyllistä, kun venttiilin asentoa on pidettävä yllä pitämättä kahvasta kiinni.
Kuinka lukea mallikoodi
Mallikoodin ymmärtäminen auttaa sinua tilaamaan oikean venttiilin. Tyypillinen koodi, kuten 4WMM10E5X/F, jakautuu tiettyihin komponentteihin. "4" tarkoittaa neljää porttia, "WMM" osoittaa, että se on käsikäyttöinen vipuventtiili, "10" tarkoittaa NG10-kokoa, "E" kuvaa kelan kokoonpanoa (tässä tapauksessa kaikki portit estetty vapaalla), "5X" tarkoittaa komponenttisarjaa ja "F" tarkoittaa, että siinä on pidätinmekanismi.
Kelasymbolilla on todellinen ero järjestelmäsi käyttäytymisessä. "E"-kela estää kaikki portit neutraalissa asennossa, mikä estää toimilaitteiden ajautumisen. W-kela yhdistää kaikki portit säiliöön vapaalla, mikä tyhjentää pumpun ja vähentää lämmön kertymistä. "J"-kela luo sarjapiirin, joka on hyvä alhaisella nopeudella. Väärän puolatyypin valitseminen voi johtaa suorituskykyongelmiin, joten kannattaa käyttää aikaa järjestelmätarpeiden ymmärtämiseen.
Hydraulinesteen yhteensopivuus
Suuntaohjausventtiili WMM 10 toimii useiden hydraulinesteiden kanssa, mutta jokaisella tyypillä on omat vaatimukset. Tavalliset mineraaliöljyt, kuten HL tai HLP, toimivat joko NBR- tai FKM-tiivisteiden kanssa ja toimivat normaalisti koko painealueella. Biohajoavat vaihtoehdot, kuten HETG-nesteet, käyttävät myös NBR- tai FKM-tiivisteitä, kun taas HEES-nesteet tarvitsevat erityisesti FKM-tiivisteitä.
Vesipitoiset tulenkestävät nesteet (HFC) asettavat erityisiä haasteita. Kun käytät HFC-nesteitä suuntasäätöventtiilin WMM 10 kanssa, paine-ero on rajoitettava 50 baariin normaalin 315 baarin sijaan. Venttiilin odotettu käyttöikä laskee myös 50–100 prosenttia HFC-nesteillä. Sinun on myös esikuormitettava paluuportti noin 20 prosenttiin käyttöpaine-erosta kavitaation estämiseksi. Nämä lisävaatimukset lisäävät kokonaisomistuskustannuksiasi, joten ota se huomioon päätöksessäsi, jos harkitset HFC-nesteitä.
Käyttölämpötila-alueet vaihtelevat tiivistemateriaalin mukaan. NBR-tiivisteet toimivat negatiivisesta 30 positiiviseen 80 celsiusasteeseen itse nesteelle, kun taas ympäristön lämpötilan tulisi pysyä negatiivisen 20 ja positiivisen 70 celsiusasteen välillä. FKM-tiivisteet tarjoavat hieman erilaisia alueita, jotka vaihtelevat negatiivisesta 20 positiiviseen 80 celsiusasteeseen nesteen lämpötilalle.
Järjestelmäsi puhtaana pitäminen
Öljyn puhtaus vaikuttaa valtavasti venttiilin suorituskykyyn. Suuntasäätöventtiili WMM 10 edellyttää nesteen puhtautta ISO 4406 Class 20/18/15 tai paremman. Tämä saattaa tuntua tekniseltä ylilyönniltä, mutta kontaminaatio on suurin syy puolan juuttumiseen käsikäyttöisiin venttiileihin. Pienetkin hiukkaset voivat kiilautua puolan ja reiän väliin, jolloin venttiili roikkuu tai liikkuu hitaasti.
Korkealaatuisen suodatusjärjestelmän asentaminen kannattaa pitkällä aikavälillä. Venttiilin keskimääräinen aika vaaralliseen vikaan (MTTFd) on puhtaissa olosuhteissa 150 vuotta, mikä osoittaa, että venttiili itsessään on erittäin luotettava. Useimmat viat johtuvat ulkoisista tekijöistä, kuten saastuneesta öljystä, väärästä asennuksesta tai toiminnasta määritellyn painealueen ulkopuolella.
Yleisiä ongelmia ja ratkaisuja
Kelan takertuminen on suuntasäätöventtiilin WMM 10 yleisin ongelma. Tämä tapahtuu yleensä, kun hiukkasia kerääntyy puolan ympärille tai kun käytetään kylmää korkeaviskositeettista öljyä. Ratkaisu sisältää oikean öljyn puhtauden ylläpitämisen ja sen varmistamisen, että hydraulinesteen viskositeetti pysyy alueella 2,8–500 neliömillimetriä sekunnissa.
Odottamaton kelan liike pidätinversioissa voi tapahtua, kun paluulinjan painepiikit ylittävät 30–40 Newtonin pitovoiman. Tämä aiheuttaa turvallisuusriskin, koska venttiili saattaa muuttaa asentoa ilman käyttäjän toimia. Takaiskuventtiilin lisääminen paluulinjaan tai erillisen matalapaineisen paluupiirin suunnittelu ratkaisee tämän ongelman.
Tiivistevuoto kehittyy ajan myötä, kun tiivisteet kuluvat normaalista toiminnasta. Säännöllinen tarkastus havaitsee näin aikaisin, ennen kuin pienistä vuodoista tulee suuria ongelmia. Kun vaihdat tiivisteitä, varmista, että tiivisteen materiaali vastaa hydraulinestetyyppiäsi.
Hinnoittelu ja vaihtoehdot
Bosch Rexrothin suuntasäätöventtiili WMM 10 maksaa tyypillisesti 1 091–1 114 USD OEM-osista. Tämä hinta heijastaa Rexroth-tuotemerkin suunnittelun laatua ja sertifiointia. Halvemmat vaihtoehdot valmistajilta, kuten Huade, vaihtelevat 38–132 dollarin välillä ja väittävät olevan NG10-yhteensopivia, mutta niihin liittyy riskejä.

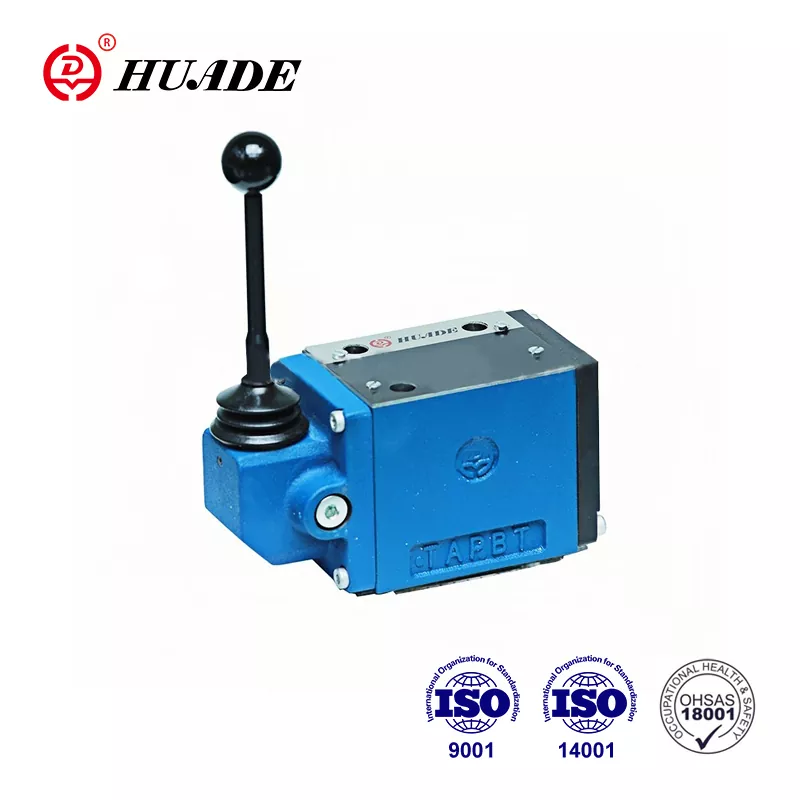

Kiinalaiset valmistajat valmistavat toiminnallisesti samanlaisia venttiileitä paljon halvemmalla. Huade tarjoaa WMM 10 -vastineen, joka vastaa 315 baarin paineen ja 160 litran minuutissa virtauksen perusvaatimuksia. Kysymys kuuluu, oikeuttavatko kustannussäästöt tarkkuuteen, dokumentaation laatuun ja pitkäaikaiseen tukeen liittyvät mahdolliset riskit.
Kun vertaat vaihtoehtoja, kiinnitä huomiota todellisiin teknisiin tietoihin pelkän mallinumeron sijaan. Joissakin NG6-venttiileissä käytetään samanlaisia nimeämiskäytäntöjä, mutta ne käsittelevät vain 80 litraa minuutissa, mikä tukkiisi järjestelmän. Varmista, että mikä tahansa vaihtoehto todella tarjoaa 160 litraa minuutissa, mikä tekee suuntasäätöventtiilistä WMM 10 sopivan suurempiin toimilaitteisiin.
Asennus parhaat käytännöt
Suuntasäätöventtiilin WMM 10 oikea asennus alkaa asennuspinnasta. Venttiili kiinnitetään alalevyyn, joka täyttää DIN 24340 A tai ISO 4401-05-04-0-05 -standardit. Kiristä kiinnityspultit ohjeiden mukaan ja käytä oikeita tiivisteitä venttiilin ja alalevyn välillä. Pienetkin asennusvirheet voivat johtaa sisäiseen vuotoon tai heikentyneeseen suorituskykyyn.
Putkien koolla on enemmän merkitystä kuin monet ihmiset ymmärtävät. Kun virtausnopeudet lähestyvät 160 litraa minuutissa, alimitoitettu putkisto aiheuttaa liiallisia painehäviöitä ja lämmön kertymistä. Erityisesti paluulinja tarvitsee riittävää mitoitusta T-portin alhaisemman paineen vuoksi.
Järjestelmissä, joissa on suuret transienttivirtaukset, kaasupatruunan asentaminen P-kanavaan estää shokkiaallot ja kavitaatiot. B08-kasetti, jossa on 0,8 millimetrin aukko, on hyvä lähtökohta, vaikka sinun sovelluksesi saattaa vaatia säätöä. Tämä pieni lisäys suojaa venttiilien käyttöikää merkittävästi järjestelmissä, joissa kuormitus muuttuu äkillisesti.
Ylläpitostrategia
Ennakoiva huoltotapa maksimoi suuntasäätöventtiilin WMM 10 150 vuoden potentiaalisen käyttöiän. Säännöllinen öljyanalyysi havaitsee kontaminaatioongelmat ennen kuin ne vahingoittavat venttiiliä. Testauksen tulee sisältää vähintään hiukkasten lukumäärä, viskositeetti ja kosteuspitoisuus.
Suodattimen vaihtovälit riippuvat käyttöympäristöstäsi ja kontaminaatioasteesta. Pölyisissä ympäristöissä suodatin on ehkä vaihdettava kuukausittain, kun taas puhtaat teollisuusasetukset voivat kestää useita kuukausia. Älä odota paine-erohälyttimen laukeamista ennen suodattimien vaihtoa, sillä vaurioita voi olla jo tapahtunut.
Tiivisteen vaihto noudattaa ennustettavaa aikataulua, joka perustuu käyttötunteihin ja painejaksoihin. Varatiivistesarjojen pitäminen käsillä vähentää seisokkeja, kun tiiviste on tarpeen. Dokumentoi ylläpitotoimesi luodaksesi malleja, jotka auttavat ennustamaan tulevia tarpeita.
Milloin valita WMM 10
Suuntaohjausventtiili WMM 10 on erinomainen sovelluksissa, joissa manuaalinen ohjaus tarjoaa etuja sähköiseen käyttöön verrattuna. Koneen asetusmenettelyt hyötyvät usein manuaalisten venttiilien suorasta tuntumasta ja välittömästä reagoinnista. Hätäohitusjärjestelmät suosivat myös manuaalisia venttiileitä, koska ne toimivat myös sähkövikojen aikana.
Suuret rakennuskoneet, työstökoneet ja puristimet edustavat WMM 10:n tyypillisiä sovelluksia. Korkean painekapasiteetin ja suuren virtausnopeuden yhdistelmä vastaa suurten hydraulisylintereiden ja moottoreiden vaatimuksiin. Pysäytysvaihtoehto toimii hyvin paikannussovelluksissa, joissa sinun on lukittava asetus muita tehtäviä hoitaessasi.
Venttiili ei kuitenkaan ole ihanteellinen joka tilanteeseen. Automaattisten järjestelmien, jotka tarvitsevat kauko-ohjausta, tulisi käyttää sähkökäyttöisiä venttiileitä. Sovellukset, jotka vaativat tarkkaa virtauksen ohjausta yksinkertaisen päälle-pois-kytkennän lisäksi, saattavat tarvita suhteellisia venttiileitä. Näiden rajoitusten ymmärtäminen auttaa sinua valitsemaan oikean venttiilin erityistarpeisiisi.
Viimeiset huomiot
Suuntaohjausventtiili WMM 10 edustaa kehittynyttä hydraulitekniikkaa, joka tarjoaa luotettavan suorituskyvyn oikein käytettynä. Sen 315 baarin paineluokitus ja 160 litran minuutissa virtauskapasiteetti tekevät siitä NG10-kokoluokan tehokkaampien manuaalisten venttiilien joukossa. 150 vuoden MTTFd-luku heijastaa vankkaa suunnittelua, vaikka sen saavuttaminen vaatii huomiota järjestelmän puhtauteen ja asianmukaiseen kunnossapitoon.
Kun suunnittelet uutta järjestelmää tai vaihdat olemassa olevaa venttiiliä, keskity sovittamaan venttiilin ominaisuudet todellisiin tarpeisiisi. Älä oleta, että korkeammat tekniset tiedot tarkoittavat aina parempaa suorituskykyä. Oikean kokoinen ja huollettu suuntasäätöventtiili WMM 10 kestää kauemmin kuin useimmat sen ohjaamat koneet.
OEM:n ja vaihtoehtoisten toimittajien välinen päätös riippuu viime kädessä riskinsietokyvystäsi ja kokonaiskustannuslaskelmastasi. Alkuperäiset hintaerot näyttävät houkuttelevilta, mutta ne vaikuttavat teknisen tuen arvoon, asiakirjojen laatuun ja takuun kattamiseen. Kriittisissä sovelluksissa, joissa seisokit aiheuttavat suuria kustannuksia, OEM-vaihtoehto on yleensä taloudellisesti järkevä korkeammasta ennakkohinnasta huolimatta.
Suuntaohjausventtiilin WMM 10 teknisten yksityiskohtien ymmärtäminen auttaa sinua tekemään tietoisia päätöksiä määrityksistä, asennuksesta ja huollosta. Tämä tieto merkitsee suoraan parempaa järjestelmän suorituskykyä ja pidempään komponenttien käyttöikää, mikä viime kädessä parantaa tulostasi.
