Hydraulijärjestelmien kanssa työskennellessä nesteen virtaussuunnan hallinta on turvallisuuden ja tehokkuuden kannalta välttämätöntä. Takaiskuventtiili RVP-20 on levyyn asennettu hydraulikomponentti, joka on suunniteltu mahdollistamaan nesteen virtauksen yhteen suuntaan ja estämään takaisinvirtauksen. Tämä opas selittää, mikä tekee RVP-20:stä arvokkaan hydraulisissa sovelluksissa ja kuinka se toimii todellisissa tilanteissa.

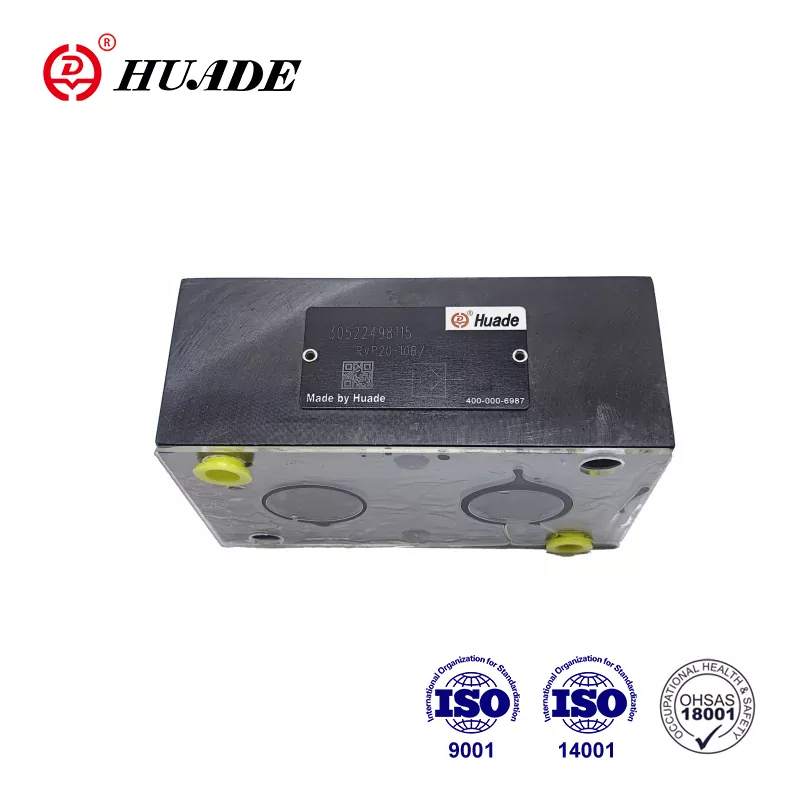

Mikä on takaiskuventtiili RVP-20?
Takaiskuventtiili RVP-20 on jousitettu venttiili, jonka valmistaa saksalainen hydrauliratkaisuihin erikoistunut HYDAC. Tämä venttiili käyttää kartion muotoista pistoketta, joka luo vuotamattoman tiivisteen, kun neste yrittää virrata taaksepäin. Sen nimessä oleva "20" tarkoittaa, että se on mitoitettu keskivirtaussovelluksiin, mikä vastaa 1 tuuman putkiliitäntää -16-sarjassa.
Venttiili mahdollistaa vapaan virtauksen portista B porttiin A samalla kun se estää vastavirtauksen kokonaan. Kun nestepaine ylittää jousivoiman (tyypillisesti 0,5 bar), kartio liikkuu taaksepäin ja päästää nesteen kulkemaan sen läpi. Kun paine laskee tai peruuttaa, jousi työntää kartion nopeasti takaisin istukkaa vasten pysäyttäen kaikki taaksepäin liikkeet. Tämä yksinkertainen mekaaninen toiminta tapahtuu ilman sähköä tai ulkoista ohjausta.

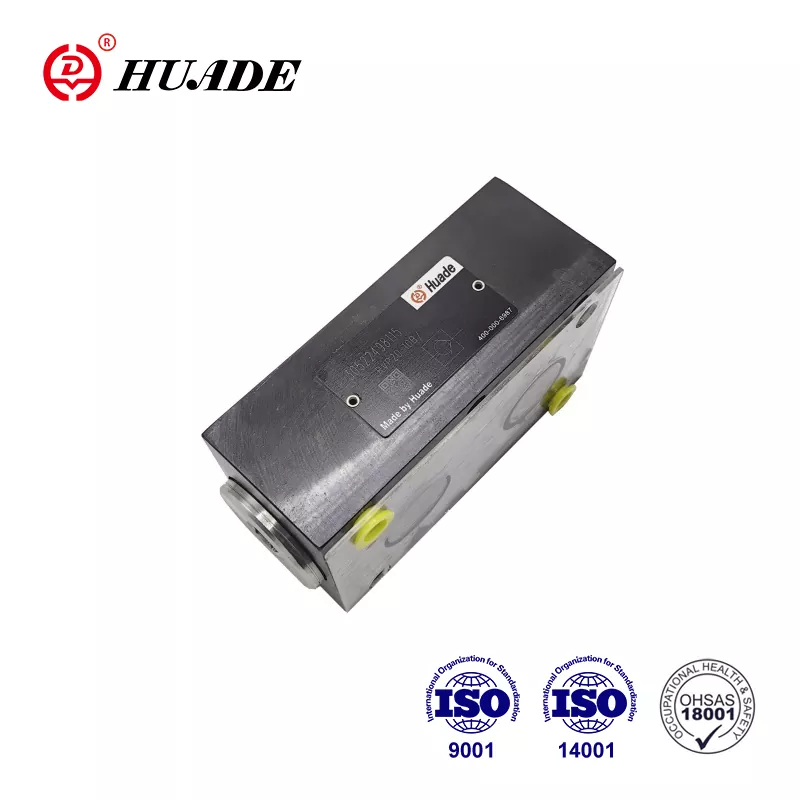

Takaiskuventtiili RVP-20 painaa noin 3,3 kg ja siinä on kompakti levyasennusrakenne, joka sopii suoraan venttiililohkoihin. Tämä asennustyyli säästää tilaa verrattuna inline-venttiileihin ja tekee asennuksesta yksinkertaisempaa monimutkaisissa hydraulipiireissä.
Tekniset tiedot ja suorituskyky
Takaiskuventtiili RVP-20 kestää maksimityöpaineen 350 baariin (5000 psi) asti ja virtaa jopa 350 litraa minuutissa (150 gpm). Nämä tekniset tiedot tekevät siitä soveltuvan rakennuslaitteissa ja teollisuuskoneissa käytettäviin keskiraskaisiin hydraulijärjestelmiin. Venttiili säilyttää suorituskykynsä lämpötila-alueella -20°C - +80°C kattaen useimmat käyttöympäristöt.
Normaalin takaiskuventtiilin RVP-20 halkeilupaine on 0,5 baaria, mikä tarkoittaa, että neste tarvitsee vain minimaalisen paineen avatakseen venttiilin eteenpäinvirtausta varten. Räätälöityjä versioita 1 baarin tai korkeammalla halkeilupaineella on saatavana, kun sovellukset vaativat enemmän avautumiskestävyyttä. Painehäviö venttiilin yli kasvaa virtausnopeuden myötä – 200 litraa minuutissa painehäviön odotetaan olevan noin 2 baaria, kun taas maksimivirtauksella 350 litraa minuutissa painehäviö voi olla 4–8 baaria.
Venttiilin runko on valmistettu fosfatoidusta teräksestä, jossa on vaihtoehtoja sinkkipinnoitteelle, kun taas kartio ja istukka on valmistettu karkaistusta ja hiotusta teräksestä kestävyyden takaamiseksi. FKM-tiivisteet tarjoavat kemiallisen kestävyyden ja toimivat mineraaliöljyhydrauliikkanesteiden kanssa, joiden viskositeetti on 2,8 - 800 mm²/s. Suunnittelu noudattaa DIN ISO 1219 -standardeja ja on testattu DIN 51524 -standardin mukaisilla mineraaliöljyillä.
Kuinka takaiskuventtiili RVP-20 toimii
Takaiskuventtiilin RVP-20 toiminnan ymmärtäminen auttaa selittämään, miksi se on tehokas hydraulijärjestelmissä. Venttiili sisältää jousikuormitetun kartion, joka asettuu tarkkuuskoneistettua istukkaa vasten. Suljetussa asennossa jousi pitää tämän kartion tiukasti istuinta vasten luoden metallin välisen tiivisteen, joka estää nestettä kulkemasta taaksepäin.
Kun nestettä tulee portista B riittävällä paineella, se työntyy kartiopintaa vasten. Kun paine ylittää jousivoiman, kartio siirtyy taaksepäin ja avaa tien nesteelle virtaamaan kohti porttia A. Kartio pysyy auki niin kauan kuin eteenpäin suuntautuva paine jatkuu. Tämän avoimen tilan aikana takaiskuventtiili RVP-20 luo suhteellisen alhaisen vastuksen, mikä mahdollistaa tehokkaan nesteen liikkumisen järjestelmän läpi.
Jos paine tasoittuu tai kääntyy, jousi työntää kartion välittömästi takaisin suljettuun asentoonsa. Tämä nopea sulkeminen estää takaisinvirtauksen ja suojaa ylävirran komponentteja painepiikeiltä tai päinvastaiselta pyörimiseltä. Kartiorakenne varmistaa, että venttiilin istuimet ovat kunnolla joka kerta ilman, että sulkumekanismia tarvitsee säätää tai huoltaa.
Asennusmitat ja asennus
Takaiskuventtiili RVP-20 käyttää standardoitua levyasennuskuviota, joka sopii SAE-, BSPP- ja NPTF-porttikokoonpanoihin. Asennuspinnan leveys on 76,5 mm ja portit ovat 60 mm:n etäisyydellä toisistaan. Venttiilin kokonaispituus on 133 mm ja pohjan korkeus 127 mm. Näiden kompaktien mittojen ansiosta takaiskuventtiili RVP-20 mahtuu ahtaisiin tiloihin hydraulisten jakotukkien sisällä.
Asennus vaatii M10-pultit, jotka on kiristetty momenttiin 20-30 Nm. Asennuspinnan karheuden tulee olla 0,8 μm tai tasaisempi oikean tiivistyksen varmistamiseksi. Venttiili voidaan asentaa mihin tahansa suuntaan ilman, että se vaikuttaa suorituskykyyn, mikä antaa suunnittelijoille joustavuutta hydraulipiirien luomisessa. Porttikierteet ulottuvat 16 mm syvyyteen ja laipan paksuus on 19 mm.
Kun asennat takaiskuventtiiliä RVP-20, varmista, että virtaussuunta vastaa venttiilin rungossa olevaa nuolimerkkiä. Portin B tulee liittää painelähteeseen, kun taas portti A liitetään suojattuun piiriin. Oikean pulttilaadun (10,9 tai korkeampi) käyttäminen estää kiinnittimen rikkoutumisen tärinän ja painejakson aikana.
Yleiset sovellukset takaiskuventtiilille RVP-20
Siirrettävät koneet edustavat takaiskuventtiilin RVP-20:n pääsovellusaluetta. Kaivinkoneet käyttävät näitä venttiileitä hydraulipumpun ulostuloissa vastapaineen ylläpitämiseksi ja painepiippujen estämiseksi, kun puomin liikkeet pysähtyvät äkillisesti. Telat ja puristimet hyötyvät venttiilin kyvystä eristää hydraulipiirit, mikä parantaa turvallisuutta laitteiden käytön aikana.
Teollisuuden automaatiojärjestelmät turvautuvat takaiskuventtiiliin RVP-20 sylinterien lukitsemiseen ja paineen ylläpitoon. Ruiskuvalukoneet käyttävät näitä venttiileitä varmistamaan vakaan ruiskutuspaineen, mikä vähentää vikoja ja seisokkeja kenttäraporttien mukaan 20-30 %. Kokoonpanolinjan hydraulijärjestelmät käyttävät venttiileitä tahattoman liikkeen estämiseen, kun piireissä on paineet.
Meri- ja offshore-sovelluksissa hyödynnetään Check Valve RVP-20:n korroosionkestäviä materiaaleja ja luotettavaa tiivistystä. Laivojen ja öljynporauslauttojen venttiilitoimilaitteet käyttävät näitä takaiskuventtiilejä suuntaeristykseen. Korkeapainevoitelujärjestelmät ja hydrauliset kiinnityslaitteet sisältävät myös RVP-20:n, jossa takaisinvirtauksen esto on kriittinen järjestelmän eheyden kannalta.
Venttiili toimii parhaiten matala- ja keskitaajuisissa pyöräilysovelluksissa. Järjestelmissä, joissa on jatkuva suurtaajuuskäyttö, toistuva avaaminen ja sulkeminen voi nopeuttaa kartio- ja istuinpintojen kulumista. Tällaisissa tapauksissa vaihtoehtoisten venttiilimallien tai tiheämpien huoltovälien harkitseminen on tärkeää.
Huolto ja käyttöikä
Takaiskuventtiili RVP-20 vaatii vain vähän huoltoa normaaleissa käyttöolosuhteissa. HYDAC arvioi keskimääräiseksi epäonnistumisajaksi (MTTF_d) 150 vuotta ihanteellisissa olosuhteissa, vaikka todellinen käyttöikä riippuu suuresti nesteen puhtaudesta ja käyttöympäristöstä. Vuosittaiset tarkastukset tai tarkastukset 1 000 käyttötunnin välein auttavat tunnistamaan kulumisen ennen kuin vikoja ilmenee.
Tärkeimpiä huoltotehtäviä ovat tiivisteiden vaurioiden tai kulumisen tarkastaminen ja venttiilin painehäviön tarkkailu. Jos painehäviö kasvaa yli 10 % perusmittauksista, sisäinen kuluminen tai kontaminaatio saattaa vaikuttaa suorituskykyyn. Tiivisteen vaihtosarjat (osanumero 555094) ovat saatavilla määräaikaishuoltoa varten.
Kun huollat takaiskuventtiiliä RVP-20, eristä hydraulipiiri kokonaan ja vapauta kaikki paine ennen venttiilin irrottamista. Kokoamisen jälkeen suorita vuototesti 1,5-kertaisella työpaineella varmistaaksesi tiivisteen eheyden. Oikean nestesuodatuksen ylläpitäminen (20 μm tai hienompi) pidentää merkittävästi venttiilin käyttöikää estämällä hankaavia hiukkasia vahingoittamasta tiivistepintoja.
Hydrauliöljyn puhtaana pitäminen määritellyllä viskositeettialueella estää yleisimmät takaiskuventtiilin RVP-20 ongelmat. Likaantuminen aiheuttaa noin 80 % hydraulikomponenttien vioittumisesta, joten investoiminen laadukkaaseen suodatukseen ja säännölliseen nesteanalyyseihin maksaa itsensä takaisin komponenttien pidennetyllä käyttöiällä ja lyhennetyillä seisokkeilla.
Takaiskuventtiilin RVP-20 vertailu vastaaviin malleihin
HYDAC RV/RVP -sarjassa takaiskuventtiili RVP-20 sijoittuu pienempien ja suurempien mallien väliin. RVP-16-kahvat virtaavat jopa 200 litraa minuutissa ja painavat 2,1 kg, joten se sopii kevyempiin sovelluksiin. RVP-25 nostaa kapasiteetin 550 litraan minuutissa, mutta painaa 5,8 kg, mikä sopii paremmin raskaan teollisuuden järjestelmiin. Kaikilla kolmella mallilla on sama 350 baarin maksimipaineluokitus ja lämpötila-alue.
Muut valmistajat tarjoavat kilpailevia tuotteita, joilla on samanlaiset tekniset tiedot. Bosch Rexrothin S 20 -sarja sisältää integroituja turvaominaisuuksia ja sähköisiä valvontavaihtoehtoja, joiden paineluokitus on 315 baaria ja virtauskapasiteetti 450 litraa minuutissa. Parker Hannifinin PV-sarja korostaa kevyitä komposiittimateriaaleja ilmailusovelluksiin, jotka käsittelevät 350 baaria ja 300 litraa minuutissa.
Danfoss CSV -sarjan venttiileissä on parannettu korroosionkestävyys ja korkeammat paineluokat (420 bar), jotka sopivat maatalouskoneisiin. HAWE Hydraulik BC -sarja tarjoaa erittäin kompakteja malleja saksalaisille konevalmistajille, 350 baarin paineella ja 320 litraa minuutissa. Takaiskuventtiili RVP-20 pysyy kilpailukykyisenä todistetun luotettavuutensa, vuotottoman suunnittelunsa ja olemassa oleviin HYDAC-järjestelmiin helposti integroitavuuden ansiosta.
Ostaminen ja saatavuus
Takaiskuventtiili RVP-20 sisältää HYDACin vakioosanumeron 705937. Valtuutettujen jälleenmyyjien kautta ostaminen takaa alkuperäiset osat ja teknisen tuen. Tärkeimpiä jakelijoita ovat ValinOnline ja Leader Hydraulics, jotka varastoivat venttiiliä ja siihen liittyviä tiivistesarjoja. Toimitusajat vaihtelevat alueittain, mutta tyypillisesti vaihtelevat välittömästä saatavuudesta 2–4 viikkoon vakiokokoonpanoissa.
RVP-20:n räätälöidyt versiot erilaisilla murtumispaineilla tai erikoistiivisteillä vaativat pidemmän toimitusajan, yleensä 6-8 viikkoa. Kun tilaat mukautettuja teknisiä tietoja, anna täydelliset järjestelmävaatimukset, mukaan lukien käyttöpaine, virtausnopeus, nestetyyppi ja lämpötila-alue. Nämä tiedot auttavat HYDAC-insinöörejä suosittelemaan optimaalista kokoonpanoa.
Käytetyt tai kunnostetut Check Valve RVP-20 -yksiköt ilmestyvät jälkimarkkinoille, kuten eBay, usein halvemmalla. Käytettyjen hydraulikomponenttien ostamiseen liittyy kuitenkin riskejä, kuten tuntematon huoltohistoria ja mahdollinen sisäinen kuluminen. Jos kustannusrajoitukset edellyttävät käytettyjen venttiilien harkitsemista, osta vain myyjiltä, joilla on todennettu maine ja pyydä painetestausdokumentaatio.
Parhaat käytännöt takaiskuventtiilien RVP-20-integraatioon
Takaiskuventtiilin RVP-20:n onnistunut integrointi alkaa asianmukaisesta järjestelmän suunnittelusta. Laske todelliset virtausnopeudet ja painehäviöt varmistaaksesi, että venttiili ei aiheuta liiallista vastusta piiriin. Venttiili toimii parhaiten, kun virtaus on alle 80 % enimmäiskapasiteetista, mikä tarjoaa marginaalin painepiikkeille ja lämpötilan vaihteluille.
Asenna ilmanpoisto- tai tuuletussuodatin järjestelmiin, joissa ilmaa voi joutua sisään. Loukkuun jäänyt ilma voi estää takaiskuventtiiliä RVP-20 sulkeutumasta kunnolla ja aiheuttaa kavitaatiovaurioita ajan myötä. Venttiilin sijoittaminen siten, että ilmakuplat nousevat ja poistuvat, parantaa suorituskykyä ja pitkäikäisyyttä.
Kun käytät useita takaiskuventtiilin RVP-20 yksiköitä rinnakkaisissa piireissä, varmista tasapainoinen virtauksen jakautuminen. Pienet vaihtelut halkeilupaineessa venttiilien välillä voivat aiheuttaa epätasaista kuormitusta, mikä heikentää rinnakkaisjärjestelyn tehokkuutta. Harkitse vastaavien sarjojen käyttöä samasta tuotantoerästä kriittisissä sovelluksissa.
Tarkkaile takaiskuventtiiliä RVP-20 järjestelmän ensimmäisen käynnistyksen ja käyttöönoton aikana. Varo epätavallista melua, liiallista lämpöä tai odottamattomia painelukemia, jotka voivat viitata asennusongelmiin tai yhteensopimattomiin käyttöolosuhteisiin. Vikojen varhainen havaitseminen estää venttiilin ja muiden järjestelmän osien vahingoittumisen.
Rajojen ja huomioiden ymmärtäminen
Vaikka takaiskuventtiili RVP-20 on erinomainen monissa sovelluksissa, sen rajoitusten tunnistaminen estää väärinkäytön. Venttiiliä ei ole suunniteltu korkeataajuiseen pyöräilyyn, jossa kartio avautuu ja sulkeutuu monta kertaa minuutissa. Tällainen toiminta nopeuttaa kulumista ja voi aiheuttaa ennenaikaisen vian. Harkitse suurtaajuisissa sovelluksissa pilottiohjattuja takaiskuventtiilejä tai dynaamiseen huoltoon suunniteltuja patruunaventtiilejä.
Jousikuormitteinen rakenne tarkoittaa, että takaiskuventtiili RVP-20 luo aina jonkin verran paineen laskua eteenpäinvirtauksen aikana. Piireissä, joissa pieni vastus on kriittinen, tämä ominaisuus on otettava huomioon pumpun kokoa ja järjestelmän tehokkuutta laskettaessa. Maksimivirtauksella painehäviö voi nousta 8 baariin, mikä muuttuu lämmöksi ja hukaenergiaksi.
Vastavirtaus ei aiheuta vuotoa, kun venttiili toimii oikein, mutta lika tai kuluminen voi vaarantaa tiivistyksen. Järjestelmät, jotka vaativat absoluuttista nollavuotoa turvallisuuden vuoksi, saattavat tarvita redundantteja venttiileitä tai vaihtoehtoisia tiivistystekniikoita. Säännöllinen testaus varmistaa, että käänteinen tiivistys pysyy tehokkaana koko venttiilin käyttöiän ajan.
Takaiskuventtiili RVP-20 tarjoaa puhtaasti mekaanisen toiminnan ilman asennon palautetta tai säädettävyyttä käytön aikana. Muuttuvaa halkeilupainetta tai kauko-ohjausta vaativat sovellukset vaativat erilaisia venttiilityyppejä. Näiden perusominaisuuksien ymmärtäminen auttaa sovittamaan venttiilin sopiviin sovelluksiin.
Johtopäätös
Takaiskuventtiili RVP-20 toimii luotettavana ratkaisuna takaisinvirtauksen estämiseen hydraulijärjestelmissä, jotka toimivat jopa 350 baarin paineissa ja virtausnopeudella 350 litraa minuutissa. Sen jousikuormitteinen kartiorakenne luo vuotottoman paluutiivistyksen säilyttäen samalla pienen painehäviön eteenpäin. Kompakti levyasennusmuoto yksinkertaistaa asennusta venttiililohkoihin ja jakotukkiin.
Tätä venttiiliä käytetään laajalti liikkuvissa koneissa, teollisuusautomaatiossa ja laivojen hydrauliikassa, missä suunnansäätö on tärkeää turvallisuuden ja tehokkuuden kannalta. Oikealla asennuksella, nesteen puhtaudella ja määräaikaistarkastuksilla takaiskuventtiili RVP-20 tarjoaa monien vuosien ongelmattoman palvelun. Sen standardoitu suunnittelu ja laaja saatavuus tekevät siitä käytännöllisen valinnan uusiin järjestelmiin ja korvaaviin sovelluksiin.
Kun valitset takaiskuventtiilin hydraulisovelluksiin, harkitse takaiskuventtiiliä RVP-20 keskiraskaalle piirille, joka vaatii luotettavan takaisinvirtauksen eston. Yhdistä venttiilin tekniset tiedot järjestelmävaatimuksiisi, noudata asennusohjeita ja ylläpidä nesteen kunto optimaalisen suorituskyvyn ja pitkän käyttöiän saavuttamiseksi.
