Bosch Rexroth 4WE 6 D -suuntaventtiili on peruskomponentti nykyaikaisissa hydraulijärjestelmissä. Tämä venttiili toimii sähköisesti ohjattavana suunnanvaihtajana, joka kertoo hydraulinesteelle minne mennä ja milloin liikkua. Vakiokokoisena NG6-venttiilinä se sopii järjestelmiin ympäri maailmaa kansainvälisten standardien ansiosta, jotka saavat eri merkit toimimaan yhdessä. Insinöörit, joiden täytyy vertailla toimittajia, tarkistaa hintoja tai ymmärtää teknisiä yksityiskohtia, huomaavat, että tämä venttiili tarjoaa sekä luotettavuutta että joustavuutta keski- ja korkeapainesovelluksiin.
Perustoiminnon ja suunnittelun ymmärtäminen
4WE 6 D -venttiili ohjaa hydraulinestettä vaihtamalla sitä neljän P, A, B ja T pääportin välillä. Portti P liitetään pumppuun, portit A ja B kytketään toimilaitteisiin, kuten sylintereihin, ja portti T palauttaa nesteen säiliöön. Venttiili toimii kuin sähkökytkin, mutta hydrauliöljylle sähkön sijaan. Kun kytket sen päälle, neste virtaa yhteen suuntaan. Kun sammutat sen, virtaus joko pysähtyy tai kääntyy venttiilin rakenteesta riippuen.
Venttiilin sisällä on metallikela, joka liukuu edestakaisin tarkasti työstetyn reiän sisällä. Solenoidiksi kutsuttu sähkömagneetti työntää tätä kelaa, kun sähkö virtaa sen kelan läpi. 4WE 6 D käyttää sitä, mitä insinöörit kutsuvat "märäksi ankkuriksi", mikä tarkoittaa, että solenoidin mäntä on suoraan hydrauliöljyssä. Tämä saattaa kuulostaa oudolta, mutta itse asiassa se pidentää venttiilin käyttöikää, koska liikkuvien osien ympärillä ei ole kuluvia kumitiivisteitä. Öljy auttaa myös jäähdyttämään solenoidia ja vähentää melua käytön aikana.
Kun solenoidi sammuu, palautusjousi työntää kelan takaisin aloitusasentoonsa. Tämä jousipalautteinen rakenne tarjoaa turvaominaisuuden, koska venttiili palaa automaattisesti tunnettuun asentoon, jos sähkö katkeaa. Jousen voiman on voitettava sekä liikkuvien osien kitka että mahdollinen paluulinjan paine, mikä tulee tärkeäksi myöhemmin, kun keskustelemme järjestelmän suunnittelun rajoista.
Venttiilin runko noudattaa kansainvälisiä asennusstandardeja, mukaan lukien ISO 4401-03, CETOP 3 ja DIN 24340 Form A. Nämä standardit määrittelevät kiinnitysreikien ja porttiliitäntöjen tarkan sijainnin. Tämä standardointi tarkoittaa, että Rexroth 4WE 6 D voi fyysisesti korvata samanlaiset Parkerin, Eatonin tai muiden valmistajien venttiilit ilman asennuslevyn uudelleensuunnittelua. Ostopäälliköille tämä vaihdettavuus luo toimitusketjun joustavuutta, koska useat toimittajat voivat tarjota yhteensopivia osia pula- tai hintaneuvottelujen aikana.
Painearvot ja virtauskapasiteetti
Rexroth 4WE 6 D -suuntaventtiili kestää vakavia työpaineita. Pääportit P, A ja B voivat toimia jopa 350 baarin paineissa, vaikka useimmissa teknisissä asiakirjoissa on vakiomaksimi 315 baaria. Perspektiivistä katsottuna 315 baaria vastaa noin 4 570 puntaa neliötuumalla, mikä vastaa suunnilleen pienen auton painoa, joka painaa postimerkin kokoista aluetta.
Virtauskapasiteetti riippuu siitä, valitsetko DC- vai AC-solenoidin. DC-versiot voivat käsitellä jopa 80 litraa minuutissa, kun taas AC-versiot tyypillisesti maksimissaan 60 litraa minuutissa. Ero johtuu sähkömagneetin rakenteesta ja siitä, kuinka nopeasti se pystyy liikuttamaan kelaa. Vertailun vuoksi 80 litraa minuutissa voisi täyttää kylpyammeen noin kahdessa minuutissa.
On kuitenkin yksi kriittinen paineraja, joka yllättää monet suunnittelijat. T-portti, joka palauttaa öljyn säiliöön, ei saa ylittää 160 baarin painetta. Tämä rajoitus johtuu siitä, että palautusjousen ja solenoidivoiman on voitettava luotettavasti paluulinjasta takaisin työntyvä paine. Jos paluulinjan paine nousee liian korkeaksi, kela voi täristä, ei siirry kunnolla tai jopa liikkuu, kun sen pitäisi pysyä paikallaan. Järjestelmät, jotka jakavat paluusarjan useiden venttiilien välillä tai käyttävät pitkiä paluulinjoja rajoituksin, vaativat huolellisen laskennan varmistaakseen, että T-portin paine pysyy rajoissa.
Painehäviön ja virtauksen välinen suhde noudattaa ennustettavaa kaavaa. Maksimivirtauksella 80 litraa minuutissa venttiili aiheuttaa tyypillisesti noin 2,5 baarin painehäviön. Tämä energia muuttuu lämmöksi, joka hydrauliöljyn on kuljettava pois. Jatkuva käyttö nimellisvirtauksen tai paineen yläpuolella vaatii lisää jäähdytystehoa ja saattaa tarvita erityisiä kuristuskomponentteja hyväksyttävän venttiilivasteen ylläpitämiseksi.
Insinöörien, jotka valitsevat 4WE 6 D:n uusiin malleihin, tulee varmistaa, että järjestelmän paluulinjan paine pysyy selvästi 160 baarin rajan alapuolella riittävällä turvamarginaalilla. Hyvä peukalosääntö jättää vähintään 20-30 baarin pehmusteen painepiikkejä käsittelemään nopean venttiilinvaihdon aikana tai kun useat venttiilit kytkeytyvät samanaikaisesti.
Kelakokoonpanot ja toimintavaihtoehdot
Venttiilien tyyppikilpeen leimatut kirjain- ja numerosymbolit kuvaavat tarkasti, kuinka neste virtaa eri asentojen läpi. "D" 4WE 6 D:ssä tarkoittaa tiettyä puolarakennetta, tyypillisesti jousikeskeistä nelisuuntaista kokoonpanoa. Keskiasennossa tämä kela estää sekä P:n T:hen että A:n B:hen. Kun se on kytkettynä, se yhdistää P:n A:han ja B:n T:hen, mikä laajentaisi sylinterin. Kun jousi on jännitteetön, se palauttaa puolan keskelle ja sylinteri pysähtyy.
Rexroth tarjoaa monia erilaisia kelasymboleja D-tyypin lisäksi. Jotkut liittävät kaikki portit säiliöön keskiasennossa vapaasti kelluvia toimilaitteita varten. Toiset estävät kaikki portit pitääkseen kuorman. Valinta riippuu siitä, mitä tarvitset koneelta, kun venttiili on vapaalla. Puristin saattaa tarvita kuormanpitokeskuksen, kun taas materiaalinkäsittelyjärjestelmä voi hyötyä kelluntakeskuksesta, joka antaa toimilaitteiden liikkua vapaasti asennuksen aikana.
Venttiilin rungossa on manuaalinen ohitusmekanismi, joka on yleensä merkitty pienellä painikkeella tai nupilla. Käynnistyksen tai hätätilanteen aikana teknikot voivat työntää tätä ohitusta siirtääkseen kelan mekaanisesti ilman sähkövirtaa. Tämä ominaisuus osoittautuu välttämättömäksi uusien järjestelmien käyttöönotossa tai vianmäärityksessä, koska voit tarkistaa mekaanisen toiminnan sähköisistä ohjaimista riippumatta.
Joissakin 4WE 6 D -malleissa on "OF"-liite, joka ilmaisee pidätinmallin. Näissä versioissa ei ole palautusjousta, vaan sen sijaan käytetään mekaanisia palloja tai tappeja, jotka lukitsevat kelan asentoon, johon se viimeksi käskettiin. Lyhyt sähköpulssi siirtää kelaa, jolloin pidätin pitää sen siellä ilman jatkuvaa tehoa. Tämä rakenne säästää energiaa ja vähentää lämpöä, mutta vaatii erityistä huomiota paluulinjan paineen vakauteen, koska siinä ei ole jousivoimaa, joka auttaa pitämään kelan paikallaan.
Sovelluksissa, joissa nopea venttiilinvaihto aiheuttaa paineiskuja, pehmeästi vaihtavissa versioissa käytetään tarkasti muotoiltuja uria ja aukkoja, jotka on koneistettu kelaan. Nämä ominaisuudet avaavat ja sulkevat vähitellen virtausreittejä sen sijaan, että ne napsahtaisivat välittömästi asemien välillä. Tulos vähentää vesivasaran vaikutuksia, jotka voivat vahingoittaa putkia ja liittimiä ajan myötä. Normaali vasteaika on 10-20 millisekuntia solenoidin tyypistä ja järjestelmän paineesta riippuen.
Sähköiset tiedot ja ympäristörajat
4WE 6 D -suuntasäätöventtiilin solenoidikäämit on rakennettu jatkuvaan käyttöön, mikä tarkoittaa, että ne voivat pysyä jännitteinä loputtomiin ilman ylikuumenemista. Nimellisjännitteellä kelan lämpötilan nousu pysyy alle 30 Kelvin-asteessa ja odotettu käyttöikä ylittää 10 miljoonaa kytkentäjaksoa. Tämä kestävyys tekee venttiilistä sopivan korkean syklin automaatioon, jossa venttiilit voivat vaihtaa useita kertoja sekunnissa pitkiä aikoja.
Saatavilla olevat jännitteet sisältävät molemmat DC-vaihtoehdot 12, 24, 96 ja 205 voltilla sekä AC-vaihtoehdot 110 ja 230 voltilla. Kelat sietävät plus- tai miinus 10 prosentin jännitteen vaihtelua nimellisarvosta, mikä auttaa venttiiliä toimimaan luotettavasti myös virtalähteiden vaihteluissa. Sähköliitäntä noudattaa EN 175301-803 -standardia kolminapaisille liittimille. Oikein liitettyinä liittimet saavuttavat IP65-suojausluokan, mikä tarkoittaa, että ne kestävät pölyä ja vesisuihkuja mistä tahansa suunnasta.
Yksi käytännöllinen ominaisuus, jota huoltoteknikot arvostavat, on irrotettava, pyöritettävä kela. Voit irrottaa sähköliittimen, irrottaa solenoidin kelan, kääntää sitä 360 astetta mihin tahansa asentoon, joka helpottaa johdotusta, ja asentaa sen uudelleen rikkomatta hydraulipiiriin. Tämä joustavuus yksinkertaistaa asennusta ahtaisiin tiloihin ja mahdollistaa johtojen reitityksen optimoinnin sen jälkeen, kun venttiili on asennettu järjestelmään.
Standarditiivisteiden käyttölämpötila-alue vaihtelee negatiivisesta 30 positiiviseen 80 celsiusasteeseen. Itse hydraulinesteen viskositeetin on säilytettävä 10-500 neliömillimetriä sekunnissa, vaikka optimaalinen suorituskyky on noin 25. Venttiili painaa noin 1,46 kiloa, tarpeeksi kevyt asennuksen aikana helppokäyttöiseksi, mutta riittävän painava tuntuakseen merkittävältä ja hyvin tehdyltä.
Tärkeä turvallisuusnäkökohta liittyy nesteen syttymislämpötilaan. Solenoidin kuumin pinta voi nousta 150 celsiusasteeseen jatkuvan käytön aikana. Hydrauliöljyn syttymislämpötilan tulee olla vähintään 50 astetta tätä korkeampi eli syttymispiste vähintään 200 astetta. Useimmat mineraalihydrauliöljyt täyttävät tämän vaatimuksen helposti, mutta synteettiset nesteet tai epätavalliset koostumukset on tarkistettava ennen käyttöä.
Hydraulinesteen vaatimukset ja järjestelmän suojaus
Rexroth 4WE 6 D -suuntaventtiilin pitkän aikavälin luotettavuus riippuu suuresti hydraulinesteen laadusta. Liukurullan ja venttiilirungon reiän väliset tarkat välykset ovat vain muutaman mikrometrin mittaisia. Näitä välyksiä suuremmat kontaminaatiohiukkaset aiheuttavat nopeaa kulumista ja mahdollisia vikoja kahden erillisen mekanismin kautta.
Ensinnäkin hiukkaset jäävät kiinni puolan ja reiän väliin, mikä aiheuttaa teknikkojen "juoksua". Kela pysyy paikallaan ja kieltäytyy siirtymästä käskystä. Tämä saattaa vaikuttaa aluksi ajoittaiselta, kun hiukkaset kiilautuvat tilapäisesti ja toimivat sitten vapaasti, mutta ongelma väistämättä pahenee, kun hiukkasia kerääntyy enemmän. Toiseksi hiukkaset toimivat kuin hiontatahna, joka kuluttaa vähitellen tarkkuuspintoja. Kun välykset avautuvat, sisäinen vuoto lisääntyy. Tämä vuoto ei vain hukkaa pumpun tehoa, vaan tuottaa lämpöä, joka heikentää öljyä ja nopeuttaa tiivisteiden kulumista koko järjestelmässä.
Rexroth määrittelee enimmäiskontaminaatiotason ISO 4406 Class 20/18/15 -standardin mukaan. Tämä luokitus tarkoittaa enintään 5 000 hiukkasta, jotka ovat suurempia kuin 4 mikronia millilitrassa öljyä, enintään 1 300 hiukkasta, jotka ovat suurempia kuin 6 mikronia, ja enintään 320 hiukkasta, jotka ovat suurempia kuin 14 mikronia. Tämän puhtauden saavuttaminen edellyttää tehokasta suodatusta, jonka beeta-suhde on vähintään 75 25 mikronissa.
Käytännössä suodatusjärjestelmä maksaa usein venttiilin käyttöiän aikana enemmän kuin itse venttiili. Suodatinelementit on vaihdettava säännöllisesti, ja öljyanalyysitestit vahvistavat, että kontaminaatio pysyy rajoissa. Penny-puristaminen suodatuksessa johtaa kalliisiin venttiilien vaihtoihin ja odottamattomiin seisokkeihin. Uusia järjestelmiä suunnittelevien insinöörien tulee budjetoida korkealaatuisia suodattimia ja suunnitella suodattimien huolto kriittisenä tehtävänä eikä valinnaisena tehtävänä.
Vakioneste on mineraalihydrauliöljy, joka täyttää DIN 51524:n osat 1, 2 ja 3. Venttiili toimii myös tiettyjen synteettisten nesteiden ja vesi-glykoliseosten kanssa, jos määrität sopivat tiivistemateriaalit. Tavalliset nitriilikumitiivisteet toimivat hyvin öljyöljyjen kanssa, mutta korkeissa lämpötiloissa käytettävät sovellukset vaativat fluoroelastomeeritiivisteitä ja vesipohjaiset nesteet vaativat erityisiä yhdisteitä, jotka on merkitty MH tai MT.
Ohjausventtiilin rooli ja vuotoominaisuudet
4WE 6 D -venttiili toimii usein pilottivaiheena, joka ohjaa suurempia suuntaventtiilejä. Tässä sovelluksessa pieni 4WE 6 D vaihtaa ohjauspainetta, joka siirtää paljon suurempaa kelaa päävaiheen venttiilissä. Pääventtiili voi käsitellä 600 litraa minuutissa tai enemmän, paljon enemmän kuin 4WE 6 D:n suora kapasiteetti, mutta käyttää 4WE 6 D:n luotettavaa kytkintä ohjauspäätösten tekemiseen.
Ohjausventtiilinä käytettynä 4WE 6 D:n suorituskyky vaikuttaa suoraan koko suurvirtausjärjestelmän turvallisuuteen ja reagointiin. Epävakaus ohjausventtiilin T-portissa tai liiallinen sisäinen vuoto ohjausventtiilissä aiheuttaa virheitä päävaiheen sijoittelussa. Tämä tekee nesteen puhtaudesta ja T-portin paineen vakaudesta vieläkin kriittisempiä ohjausventtiilisovelluksissa. Pienestä ohjausventtiilistä tulee pohjimmiltaan aivot, jotka hallitsevat paljon tehokkaampaa kehoa, joten aivojen terveenä pitäminen vaatii erityistä huomiota.
Kaikissa puolatyyppisissä venttiileissä on rakenteeltaan sisäisiä vuotoja. Kelan ja reiän välisen välyksen on sallittava tasainen liike, mikä tarkoittaa, että se ei voi tiivistyä täydellisesti kuin venttiiliventtiili. Uudet venttiilit vuotavat hyvin vähän, tyypillisesti alle 0,5 litraa minuutissa täydellä paineella. Kun venttiili kerää käyttötunteja ja kuluminen lisää välyksiä, vuoto lisääntyy vähitellen. Tämä on normaalia ja odotettua.
Järjestelmäsuunnittelijoiden on otettava huomioon tämä sisäinen vuoto, erityisesti sovelluksissa, joissa on kuormia. Sylinteri, joka käyttää 4WE 6 D:tä asennon säilyttämiseen, ajautuu hitaasti, kun öljyä vuotaa sisäisesti venttiilin läpi. Staattista pitoa varten on tarpeen lisätä pilottiohjattu takaiskuventtiili tai käyttää kuormaa pitävää puolarakennetta. Vuotonopeuden seuranta ajan mittaan antaa myös varhaisen varoituksen kulumisesta. Kun vuoto ylittää valmistajan rajat, venttiilin vaihtaminen ennen täydellistä vikaa estää odottamattomat viat.
Kilpailukykyisten vaihtoehtojen ja ristiinviittausstrategian vertailu

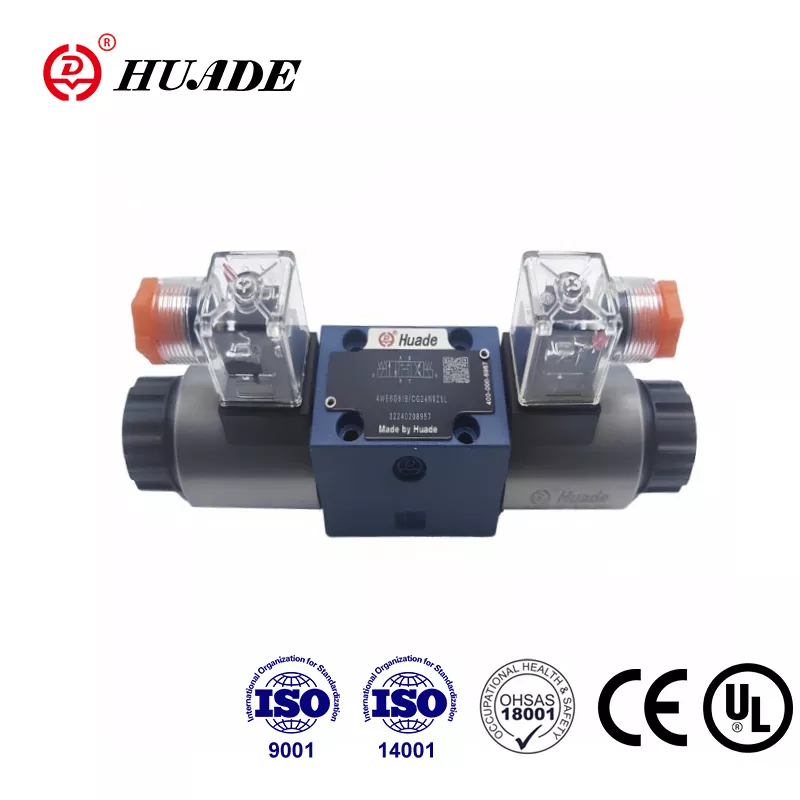

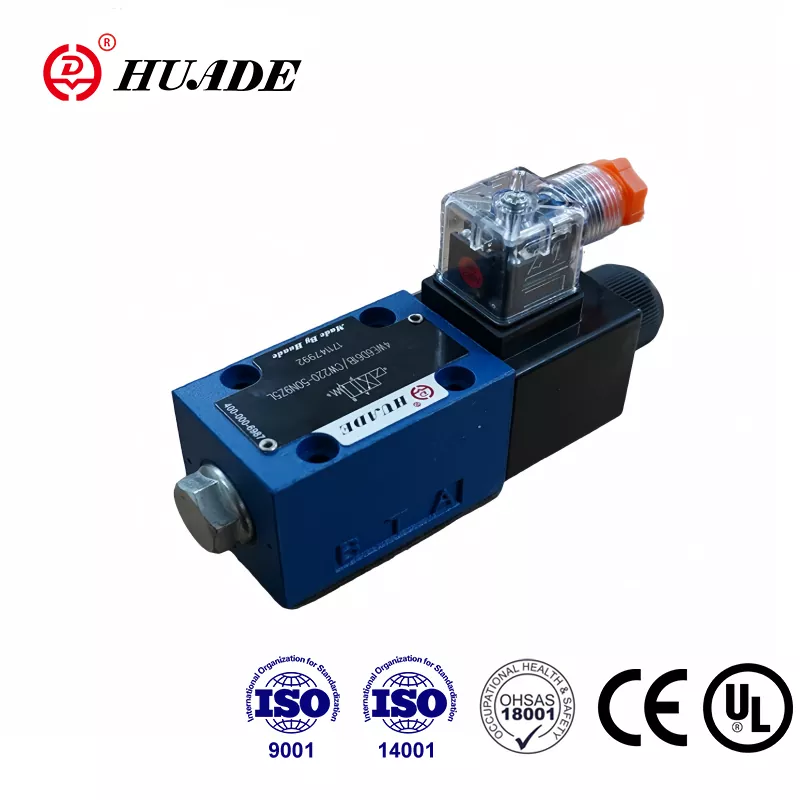

NG6-standardi tarkoittaa, että useat suuret valmistajat tarjoavat vaihdettavia vaihtoehtoja Rexroth 4WE 6 D -suuntaventtiilille. Kilpailuvaihtoehtojen ymmärtäminen auttaa ostajia neuvottelemaan paremmat hinnat ja ylläpitämään toimitusketjun joustavuutta.
Parker Hannifin valmistaa D1VW-sarjaa, joka kilpailee suoraan 4WE 6 D:n kanssa. Nämä venttiilit täyttävät samat NFPA D03- ja CETOP 3 -asennusstandardit ja vastaavat paineluokat noin 345 baaria ja virtauskapasiteetti 80 litraa minuutissa. Parker korostaa tarkkuusvalmistusta ja energiatehokkuutta tarjoamalla lukuisia sähköisiä muunnelmia, mukaan lukien AC-tasasuunnatut kelat ja pehmeästi kytkettävät kelat.
Eaton Vickers valmistaa DG4V-3-sarjaa, joka tunnetaan järeästä rakenteesta, joka sopii raskaisiin sovelluksiin. Ristiviittaustaulukot vahvistavat, että tietyissä Rexroth-malleissa, kuten OF-pidikkeellä varustetussa 4WE 6 D:ssä, on suoria Vickers-vastineita, kuten DG4V-3-2N. Vickers-brändillä on vahva maine korkeapainejärjestelmissä, vaikka hinnat ovat usein hieman korkeammat kuin muut vaihtoehdot.
Ristiviittauksen kriittinen yksityiskohta sisältää T-portin paineluokitukset. Vaikka tärkeimmät työpaineominaisuudet pysyvät samana eri merkkien välillä, paluuporttien rajat vaihtelevat huomattavasti. Vakio Rexroth 4WE 6 D sallii 160 baarin T-portissa. Parker D1VW AC-solenoideilla sallii vain 103 baarin paluupaineen, mutta DC- tai AC-tasasuunnatut versiot nostavat sen 207 baariin. Jos järjestelmäsi suunnittelu lähestyy 160 baarin paluupainetta, tavallisella Parker AC -venttiilillä vaihtaminen aiheuttaisi vikoja riittämättömän paluupainekyvyn vuoksi.
Tämä vaihtelu korostaa, miksi ostajat eivät voi yksinkertaisesti olettaa, että mekaaninen vaihdettavuus vastaa toiminnallista vastaavuutta. Täydellisten teknisten tietojen, mukaan lukien sähköinen tyyppi ja kaikki paineluokitukset, on vastattava ennen korvaavan tuotteen hyväksymistä. Ostoosastojen tulee ylläpitää vahvistettua ristiinviittausluetteloa, jossa ei ole vain osanumeroita, vaan varmistetaan, että kriittiset parametrit vastaavat sovelluksen vaatimuksia.
Standardoinnin etu ulottuu muutakin kuin vain hätäkorvaukset. Suunnitteluvaiheessa insinöörit voivat määrittää "Rexroth 4WE 6 D tai hyväksytyn vastaavan" ja ylläpitää suhteita useiden toimittajien kanssa. Tämä kilpailu pitää hinnoittelun kohtuullisena ja varmistaa, että osia on saatavilla myös silloin, kun yksi valmistaja kohtaa toimitusketjun viiveitä. Tärkeintä on tehdä kotitehtäviä etukäteen varmistaaksesi, mikä todella kelpaa vastaavaksi, sen sijaan, että havaitsisi yhteensopimattomuutta asennuksen jälkeen.
Siirtyminen päälle ja pois päältä: Milloin suhteellista ohjausta kannattaa harkita
Rexroth 4WE 6 D suuntasäätöventtiili tarjoaa vain binääritoiminnan. Se kytkeytyy päälle tai kokonaan pois päältä ilman mitään välissä. Tämä toimii täydellisesti monissa sovelluksissa, kuten kiinnityksessä, osien irrotuksessa tai yksinkertaisissa ulosvetämis- ja sisäänvetämissykleissä. Nykyaikainen automaatio vaatii kuitenkin yhä enemmän muuttuvaa nopeutta, tasaista kiihtyvyyttä ja tarkkaa asennonsäätöä, joita on-off-venttiilit eivät yksinkertaisesti pysty tarjoamaan.
Suhteelliset venttiilit, kuten Rexroth 4WRPEH -sarja, täyttävät tämän raon vaihtelemalla jatkuvasti virtausta suhteessa sähköiseen tulosignaaliin. Pelkän päälle- tai poiskytkennän sijaan venttiiliä voidaan ohjata 25 prosentin virtaukselle, 63 prosentin virtaukselle tai mihin tahansa muuhun arvoon. Tämä mahdollistaa sylinterin nopeuden ohjauksen koko sen iskun ajan, pehmeän käynnistyksen ja pysäytyksen toteuttamisen iskukuormituksen vähentämiseksi ja tasaisen liikkeen saavuttamisen moniakselisissa järjestelmissä.
4WRPEH-sarja säilyttää saman NG6-koon ja -asennuskuvion kuin 4WE 6 D, joten se on suora mekaaninen päivityspolku. Virtauskapasiteetti vaihtelee mallista riippuen 4-40 litraa minuutissa. Venttiili sisältää sisäänrakennetun elektroniikan, joka käsittelee ohjaussignaaleja, antaa asennon palautetta ja toteuttaa kehittyneitä ohjausalgoritmeja. Tämä integroitu elektroninen rakenne eroaa jyrkästi 4WE 6 D:n yksinkertaisesta sähkömagneettisesta kytkennästä.
Asennon palaute antaa ohjausjärjestelmän tarkistaa, että kela on todella siirretty käskettyyn asentoon. Tämä suljetun silmukan ohjaus saavuttaa tarkkuuden millimetrin murto-osissa, mikä mahdollistaa sovellukset, kuten servopuristimet, jotka vaativat tarkkaa voimansäätöä tai työstökoneet, jotka vaativat sileän muodon. Sähköinen takaisinkytkentäsignaali mahdollistaa myös diagnostisen valvonnan kulumisen tai toimintahäiriön havaitsemiseksi ennen kuin täydellinen vika ilmenee.
Nykyaikaisissa suhteellisissa venttiileissä on digitaaliset tiedonsiirtoliitännät, kuten IO-Link, jotka yhdistävät ne teollisuus 4.0 -valmistusympäristöihin. Venttiilistä tulee älykäs anturi, joka tarjoaa reaaliaikaisia suorituskykytietoja, huoltoennusteita ja konfigurointiparametreja. Tämä edustaa sukupolven harppausta 4WE 6 D -suuntaventtiilin perussähköliitännästä.
Milloin pitäisi valita suhteellinen on-off-ohjauksen sijaan? Jos sovellukseen liittyy jokin näistä vaatimuksista, suhteellinen ohjaus ansaitsee vakavan harkinnan: säädettävä nopeus, tasainen kiihdytys ja hidastuminen, paineramppi kevyeen osien kosketukseen, asennon pito ilman mekaanisia lukkoja tai integrointi ohjelmoitaviin liikesäätimiin. Toisaalta, jos tarvitset vain luotettavaa suunnanvaihtoa ja virtausmäärä pysyy vakiona käytön aikana, yksinkertaisempi ja halvempi 4WE 6 D on edelleen parempi valinta.
Monet koneenrakentajat aloittavat on-off-venttiileillä ja asentavat sitten suhteellisen ohjauksen myöhemmin asiakkaiden vaatimusten kehittyessä. Mekaaninen yhteensopivuus tekee tästä päivityksestä suhteellisen yksinkertaisen, vaikka sähköinen integrointi ja järjestelmän viritys vaativat ylimääräistä suunnittelutyötä. Suunnittelemalla mahdollista tulevaa päivitystä suunnittelemalla riittävän sähköinfrastruktuurin ja ohjausjärjestelmän kapasiteetti säästää rahaa verrattuna täydelliseen uudelleensuunnitteluun myöhemmin.
Ostonäkökohdat ja toimitusketjun realiteetit
Rexroth 4WE 6 D -suuntaventtiilin hinnat vaihtelevat huomattavasti tietyn mallin, toimittajan ja markkinaolosuhteiden mukaan. Uudet venttiilit vaihtelevat tyypillisesti 350 - 730 US dollarin välillä kokoonpanosta ja määrästä riippuen. Määräalennukset koskevat kymmenen tai useamman yksikön tilauksia, ja jotkut jakelijat tarjoavat porrastettua hinnoittelua, joka alentaa yksikkökohtaisia kustannuksia 15–25 prosenttia suuremmilla määrillä.
Online-markkinapaikat, kuten eBay, listaavat sekä uusia että käytettyjä venttiileitä eri hintaluokissa. Vaikka käytetyt venttiilit saattavat tuntua houkuttelevilta kustannussäästöjen kannalta, historia ja sisäinen kunto ovat edelleen tuntemattomia. Koska sisäinen vuoto lisääntyy kulumisen ja mittauksen myötä, se vaatii virtauksen testauslaitteita, käytettyihin venttiileihin liittyy merkittävä riski, ellei myyjä toimita sertifioituja testituloksia. Kriittisissä sovelluksissa vaatimattomat säästöt oikeuttavat harvoin luotettavuuden epävarmuuden.
Valtuutetut jakelijat, kuten [BuyRexroth.com](http://buyrexroth.com/), ylläpitävät tavallisia kokoonpanoja, joiden toimitusaika on tyypillisesti 28 arkipäivää vakiomalleille. Tämä vastaa noin kuutta viikkoa, mikä näyttää pitkältä tällaiselta vakiokomponentilta, mutta heijastaa jatkuvia maailmanlaajuisia toimitusketjupaineita, jotka vaikuttavat koko teollisuusautomaatiosektoriin. Vähemmän yleiset venttiilikokoonpanot tai erikoisvaihtoehdot, kuten korroosionkestävät pinnoitteet, voivat pidentää läpimenoaikaa 12 viikkoon tai pidemmälle.
Nämä läpimenoajat luovat todellisia suunnitteluhaasteita laitevalmistajille ja huoltoosastoille. Venttiilien tilaaminen koneen suunnittelun jälkeen saattaa viivästyttää koko projektia, jos toimitus kestää odotettua kauemmin. Samoin huoltotoimissa tulisi varastoida kriittisiä varaosia sen sijaan, että odotettaisiin hätätilauksia vikojen aikana. Varaston taloudellinen kantokustannus on tasapainotettava huomattavasti korkeampiin tuotantoseisokkien kustannuksiin osia odotettaessa.
Kansainvälinen merenkulku lisää uuden kerroksen monimutkaisuutta. Hydrauliventtiilit ovat vakioteollisuustuotteita ilman erityisiä vientirajoituksia, mutta toimituskulut ja tullausaika vaihtelevat huomattavasti määränpään mukaan. Tilaaminen alueellisilta jakelijoilta suoraan Saksasta toimituksen sijaan tarjoaa usein nopeamman toimituksen ja yksinkertaisemman logistiikan, vaikka yksikköhinta on mahdollisesti korkeampi.
Omistuskustannukset ylittävät paljon ostohinnan. Asennustyö, integrointisuunnittelu, käyttöönottoaika ja jatkuva huolto vaikuttavat kaikki elinkaaren kustannuksiin. Mikä tärkeintä, oikean öljyn puhtauden ylläpitämiseen vaadittava suodatusjärjestelmä maksaa usein kymmenen vuoden aikana enemmän kuin useiden venttiilien vaihdot. Suodatuksen laiminlyönti lyhytaikaisten kustannusten säästämiseksi johtaa venttiilin ennenaikaiseen vikaan, mikä aiheuttaa paljon korkeampia pitkän aikavälin kustannuksia.
Vain alhaisimpaan ostohintaan keskittyneet ostajat aiheuttavat usein kalliita ongelmia myöhemmin. Täydellisessä arvioinnissa otetaan huomioon myyjän luotettavuus, teknisen tuen laatu, varaosien saatavuus ja takuuehdot sekä hinta. Suhteiden luominen useiden hyväksyttyjen toimittajien kanssa tarjoaa kestävyyttä odottamattomia toimitushäiriöitä vastaan ja säilyttää samalla laatustandardit.
Huoltovaatimukset ja vianmääritys Pääsy
4WE 6 D -suuntasäätöventtiilin vakiotuoteluettelot sisältävät tekniset tiedot ja mitat, mutta niistä puuttuu erityisesti yksityiskohtaiset huoltotoimenpiteet tai vianetsintäoppaat. Valmistajat pitävät tätä toiminnallista tietämystä tyypillisesti teknisenä asiantuntemuksena, joka edellyttää erillistä huoltodokumentaatiota.
Rexroth ja HYDAC julkaisevat kattavia huoltooppaita, jotka kattavat purkamistoimenpiteet, kulumisrajat, suositellut varaosat ja diagnostiset vuokaaviot. Nämä oppaat eivät ole vapaasti saatavilla, mutta ne on ostettava tai ne toimitetaan asiakkaille, jotka suorittavat viralliset koulutuskurssit. Tämä käytäntö suojaa valmistajan tietämystä ja varmistaa, että huoltohenkilöstöllä on asianmukainen koulutus.
Huoltoryhmille tämä tarkoittaa, että et voi luottaa pelkästään luettelotietoihin ongelmien diagnosoinnissa tai korjausten suunnittelussa. Yhteyden luominen valmistajan tekniseen tukiryhmään ennen ongelmien ilmaantumista säästää aikaa hätätilanteissa. Monet jakelijat tarjoavat koulutusohjelmia, jotka kattavat useita venttiilityyppejä ja tarjoavat käytännön kokemusta purkamisesta ja testausmenettelyistä.
Yleisiä huoltotehtäviä ovat solenoidikäämin vaihto, tiivisteen uusiminen ja kelan puhdistus. Märkä ankkurirakenne mahdollistaa kelojen vaihtamisen ilman hydrauliikan ontelon avaamista kääntämällä kelaa 90 astetta ja nostamalla sitä pois. Tämä viiden minuutin toimenpide ei vaadi nesteen tyhjennystä tai järjestelmän paineenalennusta. Uudet tiivisteet ja puhdistettu kela voivat palauttaa uusien suorituskyvyn venttiileille, joissa on lisääntynyt sisäinen vuoto, edellyttäen, että kuluminen ei ole avannut välyksiä määrittelyn yli.
Venttiiliongelmien järjestelmällinen diagnosointi välttää turhaa vaivaa osien satunnaiseen vaihtamiseen. Jos venttiili ei siirry, varmista ensin, että sähköteho saavuttaa kelan oikealla jännitteellä. Tarkista kelan vastus ohmimittarilla varmistaaksesi, että käämi ei ole palanut. Jos sähkötarkastukset läpäisevät, epäillään hydraulisia ongelmia. Likaantunut öljy on saattanut aiheuttaa puolan tarttumista, mikä vaatii purkamista ja puhdistusta. Alhainen syöttöpaine saattaa tarjota riittämättömän ohjauspaineen kelan siirtämiseen kuormitusvoimia vastaan.
Sähkötestaus edellyttää kelan resistanssimäärittelyn tuntemista, joka löytyy yksityiskohtaisista tietolehdistä, mutta ei perusluetteloista. Tyypilliset DC-käämit ovat 15-40 ohmia jännitteen nimellisarvosta riippuen. AC-käämillä on paljon pienempi vastus, usein 5-15 ohmia, koska ne perustuvat induktanssiin virranrajoituksen sijaan puhtaan resistanssin sijaan. Avoin virtapiiri osoittaa palaneen kelan, kun taas erittäin pieni vastus viittaa oikosulkuihin.
Reaalimaailman sovellusopastus
Teollisuuspuristimet ovat klassinen sovellus 4WE 6 D -suuntaventtiilille. Venttiili ohjaa sylinterin pidentämistä puristusvoiman kohdistamiseksi ja vetäytymisen vapauttamiseksi. Paineenalennusventtiili rajoittaa maksimivoimaa, kun taas suuntaventtiili yksinkertaisesti ohjaa suuntaa. Tämä yksinkertainen ohjaus riittää moniin puristustoimintoihin, joissa voima ja nopeus pysyvät vakiona.
Ruiskuvalukoneet käyttävät useita suuntaventtiilejä, mukaan lukien 4WE 6 D -mallit, ohjaamaan puristussylintereitä, ejektorin tappeja ja hylsyjä. Nämä toiminnot edellyttävät luotettavaa suunnansäätöä minimaalisella vuodolla osien laatuongelmien välttämiseksi. Venttiilin kyky toimia 315 barin paineella mahdollistaa suurien muottien vaatimat suuret puristusvoimat.
Siirrettävät hydraulilaitteet, kuten kaivinkoneet ja nosturit, käyttävät suuntaventtiilejä koko järjestelmässä. 4WE 6 D toimii usein ohjausventtiilinä, joka syöttää ohjauspaineen paljon suurempiin pääsäätöventtiileihin ohjauskonsolissa. Tämä arkkitehtuuri pitää käyttäjän ohjaimet kevyinä ja herkästi reagoivana, kun taas pääventtiilit käsittelevät puomin, kepin ja kauhan sylinterien voimakkaita virtauksia. Kompakti NG6-koko sopii helposti ohjausventtiilin jakotukiin, jotka palvelevat useita toimintoja.
Kokoonpanolinjan automaatio käyttää usein 4WE 6 D -venttiilejä osien siirtoon, kiinnitykseen ja puristustoimintoihin. Nopea vasteaika tukee useiden toimintojen jaksonopeutta minuutissa. Pitkä käyttöikä osoittautuu tärkeäksi, koska automatisoidun linjan venttiilivika lopettaa tuotannon vaikuttaen useisiin loppupään asemiin.
Jokainen näistä sovelluksista vaatii huomiota tiettyihin yksityiskohtiin perusspesifikaatioiden lisäksi. Puristinohjaimet tarvitsevat huolellisen paineenalennusventtiilin mitoituksen työkalujen suojaamiseksi. Muovauskoneet vaativat jatkuvan pyöräilyn aiheuttamien korkeiden lämpökuormien käsittelemistä. Siirrettävät laitteet kohtaavat iskuja, tärinää ja äärimmäisiä lämpötiloja, jotka haastavat venttiilien luotettavuuden. Automatisoidut järjestelmät on integroitava ohjelmoitaviin ohjaimiin ja turvapiireihin. 4WE 6 D tarjoaa toimivan perustan, mutta onnistuu vain, kun koko järjestelmäsuunnittelu vastaa näihin sovelluskohtaisiin vaatimuksiin.
Valintapäätöksen tekeminen
Rexroth 4WE 6 D -suuntaventtiilin valinta alkaa tarkastamalla, että se täyttää perusvaatimukset. Järjestelmän paineen tulee pysyä 350 baarissa tai sen alapuolella, virtauksen tarve ei saa ylittää 80 litraa minuutissa DC-solenoideissa tai 60 litraa minuutissa AC-versioissa, ja paluulinjan paineen on pysyttävä alle 160 baarissa painepiikit mukaan lukien.
Sähköiset tiedot on sovitettava saatavilla olevien virtalähteiden kanssa. Vaikka 24 voltin tasavirrasta on tullut lähes universaali nykyaikaisissa teollisissa ohjauksissa, vanhemmat laitteet saattavat vaatia 110 tai 230 voltin vaihtovirtaversioita. Varmista, että jännitetoleranssi pysyy plus- tai miinus 10 prosentin luokituksen sisällä, jotta vältytään luotettavuusongelmista tiloissa, joiden tehonlaatu on marginaalinen.
Ympäristöolosuhteet määräävät tiivistemateriaalin valinnan. Tavallinen nitriilikumi toimii negatiivisesta 30 positiiviseen 80 celsiusasteeseen öljyöljyjen kanssa. Korkean lämpötilan sovelluksissa yli 80 astetta tarvitaan fluorielastomeeritiivisteitä. Vesipohjaiset nesteet vaativat erityisiä tiivisteyhdisteitä, jotka kestävät erilaisia kemiallisia ympäristöjä. Tarkista myös, että hydraulineste täyttää DIN 51524 -standardit, tai kysy valmistajalta vaihtoehtoisia nesteitä.
Asennusnäkökohdat sisältävät sekä venttiilin liitännän että solenoidin suunnan. Varmista, että asennuspinnassa on tasainen tiivistetaso oikealla pultin kiristysmomentilla ja O-rengastiivisteillä. Suunnittele sähköreititys hyödyntääksesi pyörivää solenoidia ja sijoita liitin paikkaan, jossa johdotus on kätevää ja suojattu mekaanisilta vaurioilta.
Päätös vakiojousipalautteisen ja pidätinversion välillä riippuu käyttösuhteesta ja energian saatavuudesta. Pidätinventtiilit säästävät energiaa sovelluksissa, joissa venttiilin asento muuttuu harvoin ja on säilytettävä pitkiä aikoja. Jousipalautteiset venttiilit tarjoavat selkeämpiä vikatiloja, koska tehonmenetys palauttaa ne määriteltyyn turvalliseen tilaan.
4WE 6 D:n rajoitukset tulevat ilmeisiksi sovelluksissa, jotka vaativat muuttuvan nopeuden säätöä, tasaista kiihtyvyyttä tai asennon palautetta. Tämä osoittaa, milloin suhteellisia venttiileitä kannattaa harkita korkeammista kustannuksista ja monimutkaisuudesta huolimatta. Päätös riippuu usein siitä, tarvitseeko sovellus todella modulaatiota vai saavuttaako on-off-ohjaus asianmukaisella piirisuunnittelulla vaaditut tulokset.
Itse venttiilin lisäksi menestys riippuu asianmukaisesta järjestelmän suunnittelusta. Mitoi hydraulinen voimayksikkö siten, että se tarjoaa riittävän virtauksen vaaditulla paineella ja kohtuullisella lämmöntuotannolla. Asenna suodatin, joka täyttää ISO 4406 Class 20/18/15 -vaatimukset. Suunnittele paluulinjat minimoimaan vastapaineen T-portissa. Sisällytä paineenalennussuoja ja asianmukainen järjestelmän huuhtelu ensimmäisen käynnistyksen aikana kokoonpanon epäpuhtauksien poistamiseksi.
Johtopäätös ja strategiset suositukset
Rexroth 4WE 6 D -suuntaventtiili on edelleen alan standardi hyvästä syystä. Sen korkeapainekyky, standardoidut liitännät ja todistettu luotettavuus tekevät siitä hyvän valinnan keski- tai korkeapaineisiin hydraulijärjestelmiin, jotka edellyttävät luotettavaa suunnansäätöä. NG6-asennusstandardien maailmanlaajuinen hyväksyntä tarjoaa toimitusketjun joustavuutta useiden pätevien toimittajien kautta.
Onnistunut käyttö edellyttää kuitenkin venttiilin rajojen noudattamista ja sen tarvitseman hydraulisen ympäristön ylläpitämistä. 160 baarin T-aukon paineraja ei ole ehdotus, vaan kova raja, joka aiheuttaa vikoja ylittyessään. Insinöörien on analysoitava huolellisesti paluulinjan dynamiikka, erityisesti järjestelmissä, joissa on useita venttiileitä, joilla on yhteinen paluuputkisto.
Hydraulinesteen puhtaudesta ei myöskään voida neuvotella. ISO 4406 luokan 20/18/15 täyttäminen edellyttää investointeja kunnolliseen suodatukseen ja jatkuvaan kunnossapitoon. Tämä edustaa suurinta venttiiliin liittyvää käyttöiän kustannuksia ja ansaitsee asianmukaisen budjettiprioriteetin. Rahan säästäminen suodatuksessa aiheuttaa paljon suurempia kustannuksia venttiilien ennenaikaisen vaihdon ja odottamattomien seisokkien vuoksi.
Standardoinnin hyödyntäminen tarkoittaa hyväksyttyjen ristiviittausluetteloiden ylläpitämistä tarkistettujen spesifikaatioiden kanssa. NG6-venttiilien mekaaninen vaihdettavuus eri merkkien välillä tarjoaa toimitusketjun joustavuuden vain silloin, kun vaihdot on teknisesti validoitu eikä oletettu. Kiinnitä erityistä huomiota T-portin paineluokitukseen, kun vertaat vaihtoehtoja.
Kun kyseessä on uusi konemalli, harkitse, vastaako on-off-ohjaus todella nykyisiä ja tulevia tarpeita. 4WE 6 D toimii hyvin sovelluksissa, joissa suunnanvaihto ja jatkuva virtaus riittää. Kun muuttuva nopeus, tasainen liike tai integroitu diagnostiikka ovat vaatimuksia, suhteellinen venttiilitekniikka tarjoaa lisäinvestoinnin arvoisia ominaisuuksia.
Venttiili edustaa kypsää tekniikkaa, jossa on selkeä käsitys kyvyistä ja rajoituksista. Menestys syntyy näiden rajojen kunnioittamisesta, hydraulisen ympäristön asianmukaisesta ylläpidosta ja venttiilien ominaisuuksien sovittamisesta sovelluksen vaatimuksiin. Asianmukaisesti käytettynä 4WE 6 D -suuntaventtiili tarjoaa vuosien luotettavan palvelun vaativissa teollisuussovelluksissa.
