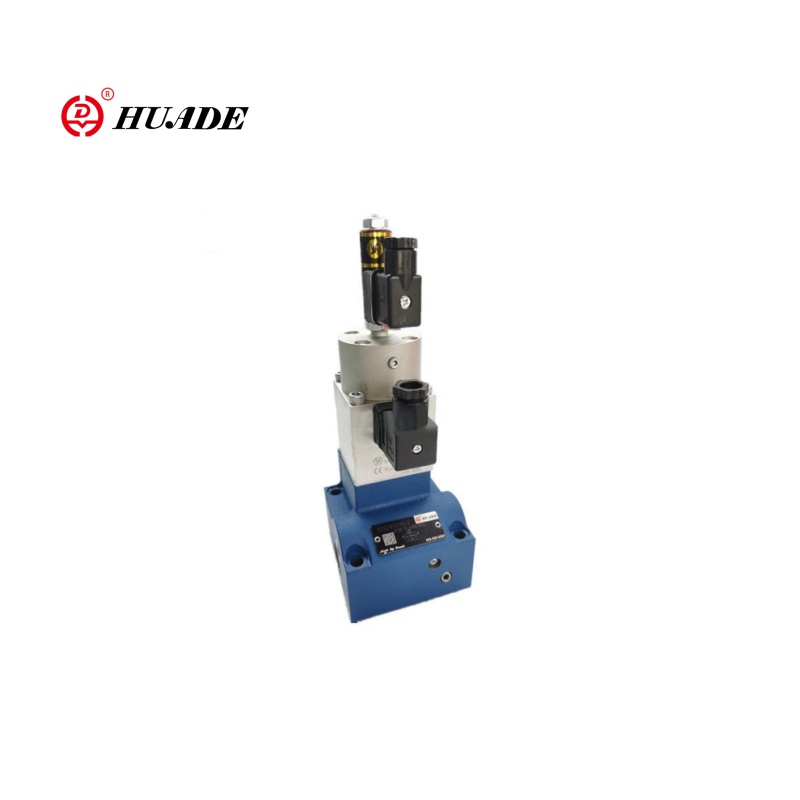

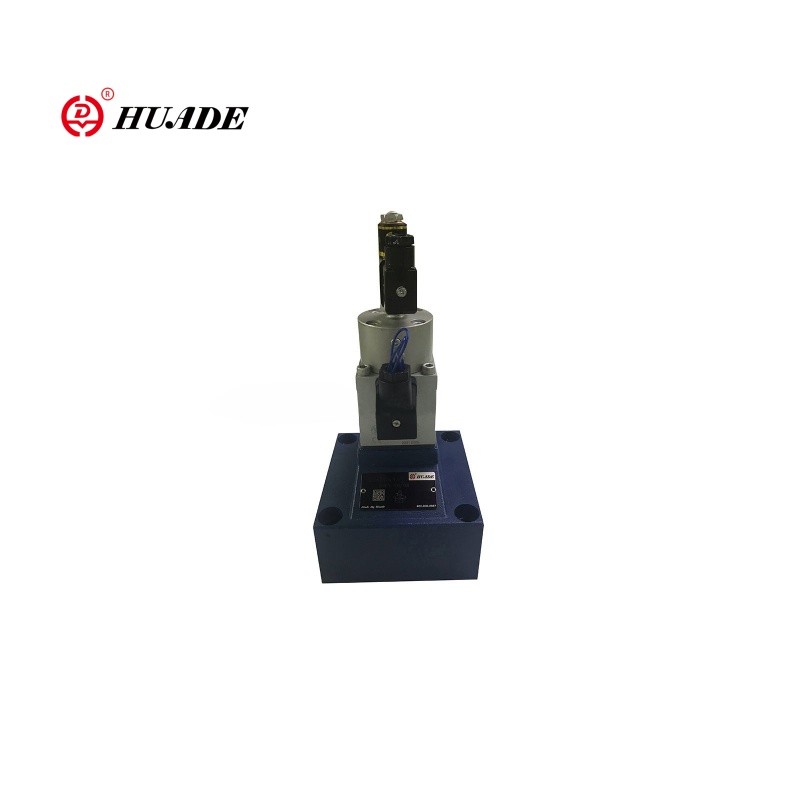

Suhteellinen virtauksen ohjausventtiili 2FRE10

2FRE10 Kaksisuuntainen suhteellinen virtauksen ohjausventtiili on virtauksen säätöventtiili hydraulijärjestelmille, joilla on suhteellinen säätelytoiminto. Venttiili 2FRE10 sopii skenaarioihin, joissa toimilaitteiden nopeutta (kuten hydraulisia sylintereitä tai moottoreita) on valvottava tarkasti. Suhteellinen virtausventtiili 2FRE10 säätää jatkuvasti venttiilin aukon syöttämällä sähköisiä signaaleja (kuten 0 ~ 10 V tai 4 ~ 20 mA) vaihtamisen virtausnopeuden muutoksen saavuttamiseksi. Se on helppo asentaa, ja sitä käytetään usein yhdessä muiden paineventtiilien (kuten painekompensaattien) kanssa järjestelmän vakauden parantamiseksi.

Suhteellisen virtauksen ohjausventtiilin 2FRE10: n tuoteparametri

Hydraulinen
Käyttöpaine (MPA)	31.5
Vähimmäispaineerot (MPA)	koko 10	Koko 16
	0,3 ~ 0,8	0,6 ~ 1
Paineeneste	Mineraaliöljy (NBR -tiivisteelle), fosfaattiesteri (FPM -tiivisteelle)
Viskositeettialue (mm2/s)	2,8 - 380
Paineenesteen lämpötila -alue (℃）	-20 -+70
Hystereesi (%)	＜ ± 1qmax
Toistettavuus (%)	＜ 1 Qmax
Näytteen leviäminen (%)	＜ ± 2
Asennus	valinnainen
Paino (kg)	6	8.3
Sähkö-
Jännitetyyppi	DC 24V
Solenoidin kelan vastus (ω)	Kylmäarvo 20 ℃ 10, Lämmin arvo 13,9
Enintään Voima (VA)	50
Induktiivisuus (MH)	6-8
Oskillaattorin taajuus (KHZ)	2.5
VT-5010S30 Eristyksen kysyntä IP65	IP65

Ominaisuudet:Tuoteominaisuus ja suhteellisen virtauksen ohjausventtiilin 2FRE10

▶ Venttiili painekompensaattorilla paineen kompensoitu virtauksen ohjaus

▶ Käyttö suhteellisen solenoidin kautta

▶ Sähköasennon palautteen avulla ohjausaukosta

▶ Paikkamuunan kela voidaan siirtää aksiaalisesti, jolloin ohjausaukon nollapisteen säätö on helppoa, joutumatta koskettamaan elektroniikkaa (sähköhydrauliikka)

▶ Venttiilin ja sähkövahvistimen VT 5004 -näytteen vähimmäisvaihtelu (erillinen järjestys)

Sovellus:

Kaksisuuntaista suhteellista virtauksen ohjausventtiiliä 2FRE10 käytetään laajasti teollisuus hydraulijärjestelmissä ja tekniikan koneissa. Venttiili 2FRE10 Säätää hydraulisten sylinterien tai moottorien nopeutta kaivinkoneissa, nosturissa, haarukissa ja muissa laitteissa sujuvan liikkeen ja optimoidun tehokkuuden saavuttamiseksi.

Suhteellisen virtauksen ohjausventtiilin 2FRE10: n toiminto ja osa

Tyyppi 2FRE .. Suhteellisilla virtauksen ohjausventtiileillä on kaksisuuntainen funktio. Ne voivat sovelletusta sähköisestä komentoarvosta säätää virtausta, joka on paine ja suuressa määrin lämpötila kompensoi.

Ne koostuvat pohjimmiltaan kotelosta (1), suhteellisen solenoidin, jolla on induktiivinen sijaintimutkeli (2), mittaus aukon (3), painekompensaattori (4), iskun rajoitin (5) sekä valinnainen lähtöventtiili (6).

Virtauksen asetus määritetään (0 bis 100 %) komentoarvopotentiometrillä. Käytetty komentoarvo, aiheuttaa vahvistimen ja suhteellisen solenoidin kautta, mittauksen aukon säätäminen (3). Mittauksen aukon sijainti (3) saadaan sijaintimuunnalla. Komentoarvosta mahdolliset poikkeamat kompensoivat aseman palautteen hallinta.

Painekompensaattori (4) pitää paineen pudotuksen mittausaukossa (3) vakioarvolla. Virtaus on siis paineen kompensoitu.

Pieni lämpötilan siirtyminen saavutetaan mittauksen aukon suunnittelun vuoksi. 0 %: n komentoarvolla mittaus aukko on suljettu.

Tehon menettämisen tai kaapelin katkaisun kohdalla asennon anturilla mittaus sulkeutuu. 0 %: n komentoarvosta hyppyvapaa aloitus on mahdollista. Kahden rampin kautta sähkövahvistimessa on mahdollista viivästyttää mittauksen aukon avaamista ja sulkemista.

Takaisintrenttiventtiilin (6) kautta vapaa virtaus on mahdollista B: stä A: een A.

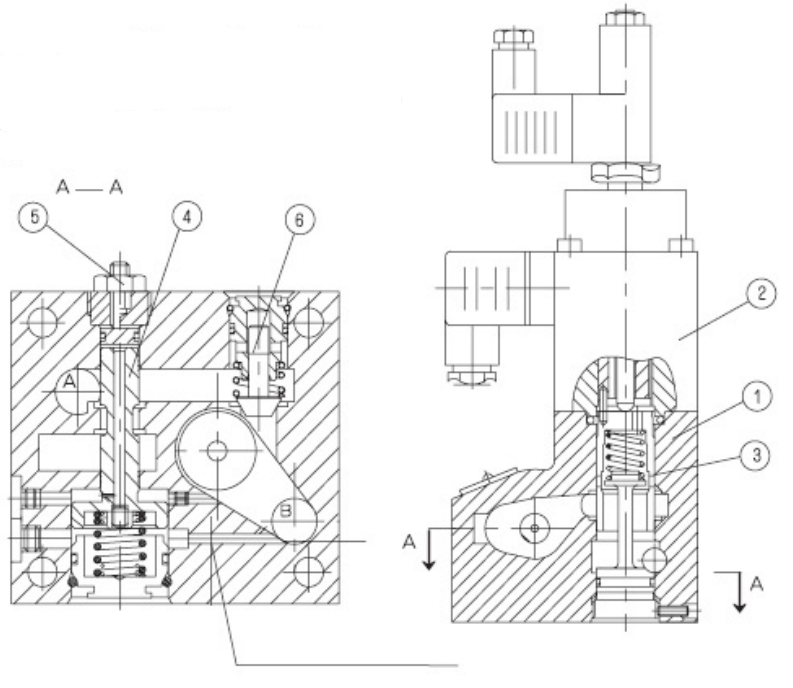

Osuus jstk Suhteellinen virtauksen ohjausventtiili 2FRE10

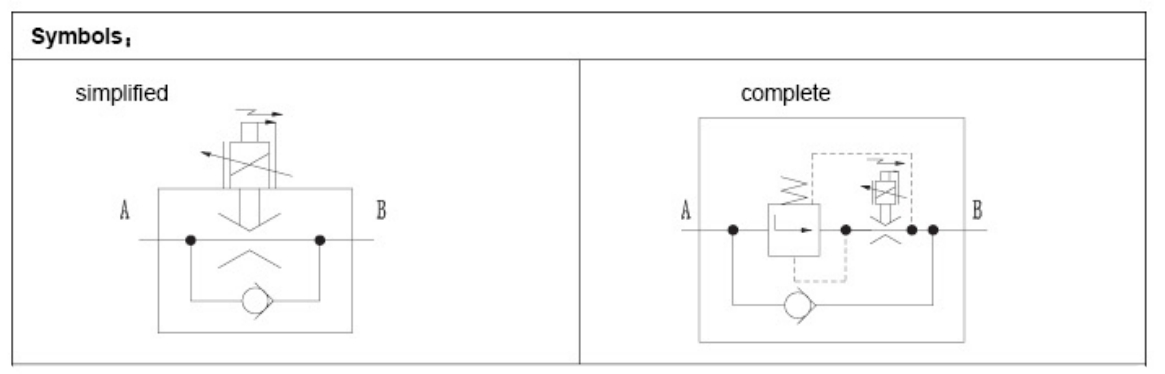

Suhteellisen virtauksen säätöventtiilin 2FRE10 -symbolit
