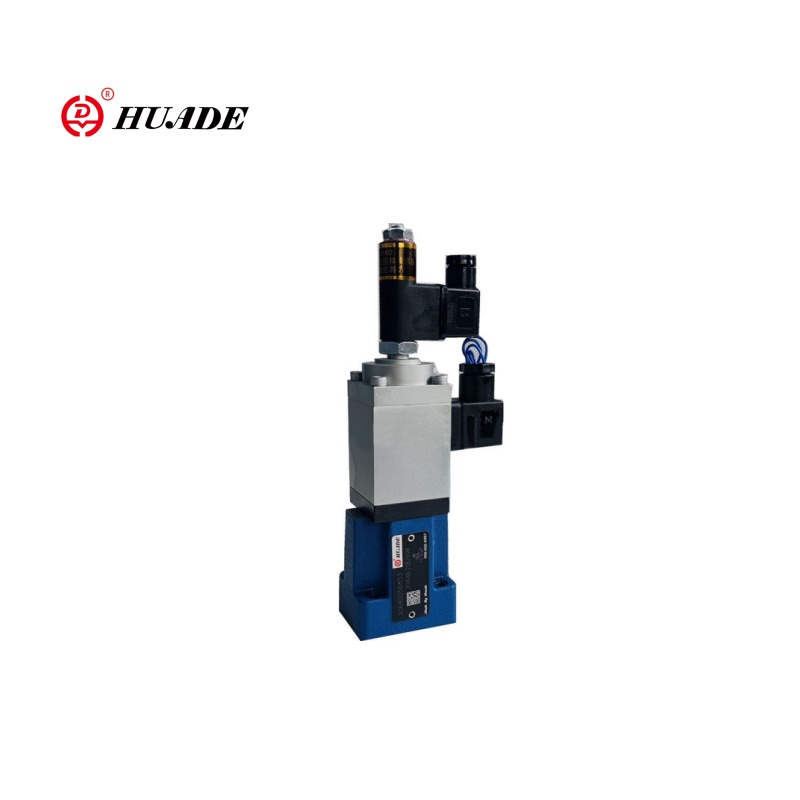

Suhteellisen virtauksen ohjausventtiili 2FRE6

Suhteellisen virtauksen ohjausventtiili 2FRE6 säätelee virtausnopeutta vaiheellisesti 0 ~ 10 V / 4 ~ 20MA -signaalin läpi tarkan nopeuden säätelyn saavuttamiseksi. 2FRE6: n suhteellisella venttiilillä on painekompensaatiofunktio, joka voi varmistaa, että kuorman paineen vaihtelut eivät vaikuta virtausnopeuteen ja ylläpitämään vakaa virtausnopeus. Tämä 2FRE6 -venttiili soveltuu hydraulijärjestelmiin, joilla on rajoitettu tila ja dynaamisten virtauksen säätelyvaatimukset.

Suhteellisen virtauksen ohjausventtiilin 2FRE6: n tuoteparametri

Hydraulinen
Hystereesi	＜ ± 1%qmax
Toistettavuus	＜ 1%qmax
Saastumisaste (μm)	≤20
Paineeneste	Mineraaliöljy (NBR -tiivisteelle), fosfaattiesteri (FPM -tiivisteelle)
Viskositeettialue (mm2/s)	2,8 - 380
Paineenesteen lämpötila -alue (℃）	-20 ~+70
Asennus	valinnainen
Sähkö-
Jännitetyyppi	DC
Solenoidin kelan vastus (ω)	Kylmäarvo 20 ℃ 5,4, maksimi lämmin arvo 8,2
Enintään Voima (VA)	50
Induktiivisuus (MH)	6-8
Oskillaattorin taajuus (KHZ)	2.5

Tuoteominaisuus ja suhteellisen virtauksen ohjausventtiilin 2FRE6: n käyttö

Ominaisuudet:

▶ Venttiili painekompensaattorilla paineen kompensoidulle virtauksen ohjaukselle

▶ Käyttö suhteellisen solenoidin kautta

▶ Sähköasennon palautteen avulla ohjausaukosta

▶ Paikkamuunan kela voidaan siirtää aksiaalisesti, jolloin ohjausaukon nollapisteen säätö on helppoa, joutumatta koskettamaan elektroniikkaa (sähköhydrauliikka)

▶ Virtausohjaus on mahdollista molemmissa suunnissa käyttämällä tasasuuntaajan voileipää

Sovellus:

Kaksisuuntaista suhteellista virtauksen ohjausventtiiliä 2FRE6 käytetään laajasti teollisuusautomaatioissa ja työstötyökaluissa, kaivinkoneet/kuormaimissa ja muissa tekniikan koneissa, metallurgiassa ja raskissa laitteissa, testauslaitteissa ja laboratorioissa jne.

 Suhteellisen virtauksen ohjausventtiilin 2FRE6: n funktio ja osa

Tyyppi 2FRE ... suhteellisilla virtauksen ohjausventtiileillä on kaksisuuntainen funktio. Ne voivat sovelletusta sähköisestä komentoarvosta säätää virtausta, joka on paine ja lämpötila kompensoitu.

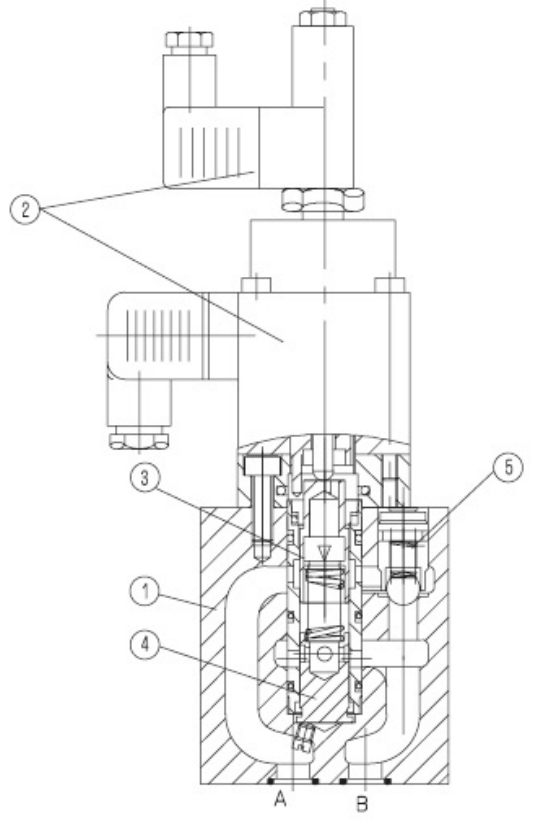

Ne koostuvat pohjimmiltaan kotelosta (1), suhteellisen solenoidin, jolla on induktiivinen sijaintimutkeli (2), mittaus aukon (3), painekompensaattori (4) sekä valinnainen takaiskuventtiili (5).

Suhteellinen virtauksen ohjausventtiili 2fre 6 b

Virtauksen asetus määritetään (0 - 100 %) komentoarvopotentiometrillä. Käytetty komentoarvo säätyy vahvistimen ja suhteellisen solenoidin kautta mittausaukon (3). Mittauksen aukon sijainti (3) saadaan induktiivisella sijaintimuunnalla. Palauteohjaus komensoidaan komentoarvosta mahdolliset poikkeamat.

Painekompensaattori (4) pitää paineen pudotuksen mittausaukossa (3) vakioarvolla. Virtaus on siis kompensoitu.

Pieni lämpötilan siirtyminen saavutetaan mittauksen aukon suunnittelun vuoksi.

0 %: n komentoarvolla mittaus aukko on suljettu.

Tehon menettämisen tai kaapelin katkaisun kohdalla asennon anturilla mittaus sulkeutuu.

0 %: n komentoarvosta hyppyvapaa aloitus on mahdollista. Kahden rampin kautta sähkövahvistimessa on mahdollista viivästyttää mittauksen B aukkoa ja sulkemista

Aukko.

Tarkoitusventtiilin (5) kautta vapaa virtaus on mahdollista B: stä A: een A.

Suhteellisen virtauksen ohjausventtiilin tyyppi 2FRE 6 A:

Tämän venttiilin funktio on periaatteessa sama kuin venttiilin tyyppi 2fre 6 b:

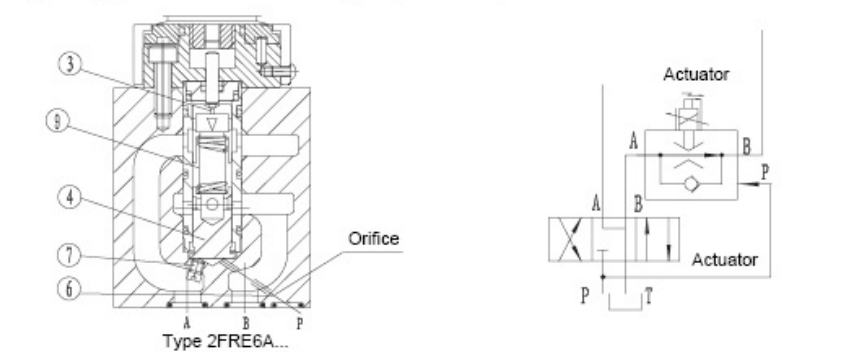

Käynnistyshyppyn tukahduttamiseksi, kun mittausaukko (3) (komentoarvo> 0%) on auki, painekompensaattorille (4) on tarjolla suljettuna portin P (6) kautta. Sisäinen yhteys (7) portin A ja painekompensaattorin (4) välillä on kytketty. Ulkoisen portin P (6) kautta paine P: ssä P, ennen suuntaventtiiliä (8) kohdistuu painekompensaattoriin (4) ja pitää sen jousivoimaa (9) vastaan ​​suljetussa asennossa. Jos suuntaventtiili (8) kytketään P: stä P: stä B: hen, niin painekompensaattori (4) siirtyy suljetusta asennosta

Sääntöasentoon ja käynnistyshyppy vältetään siten.

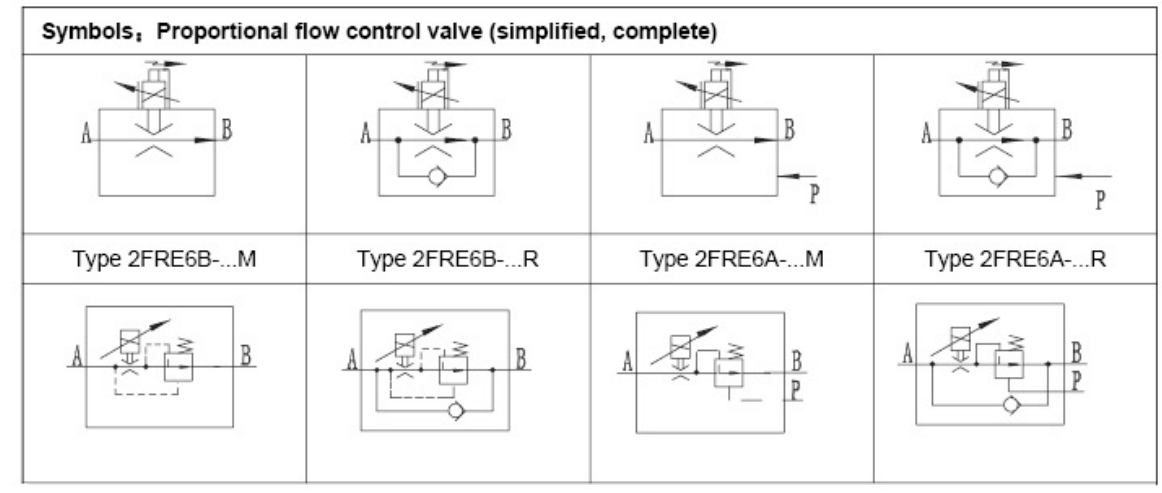

Suhteellisen virtauksen ohjausventtiilin 2FRE6 -symbolit
