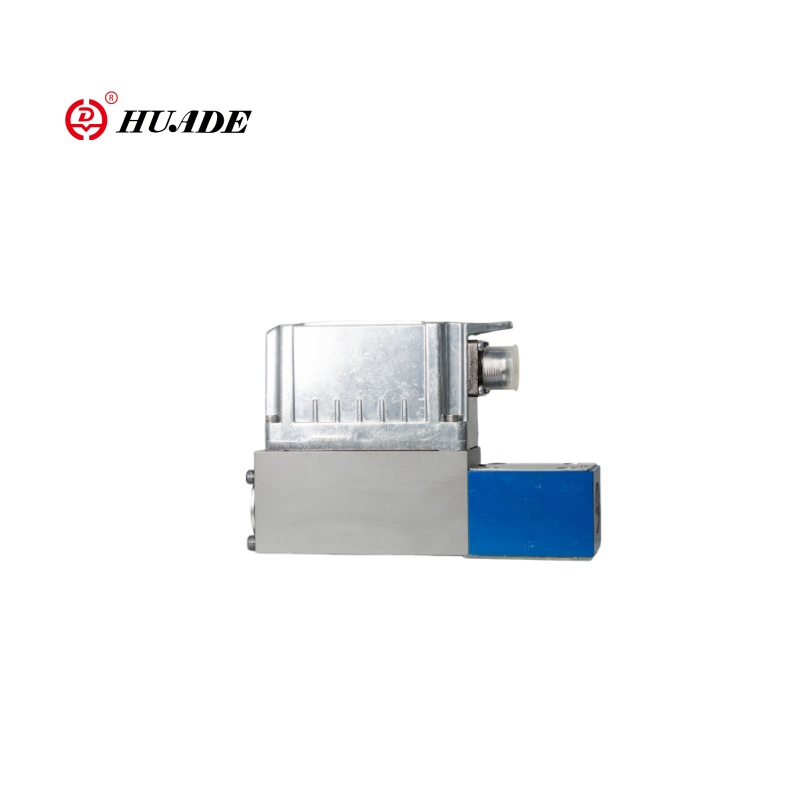

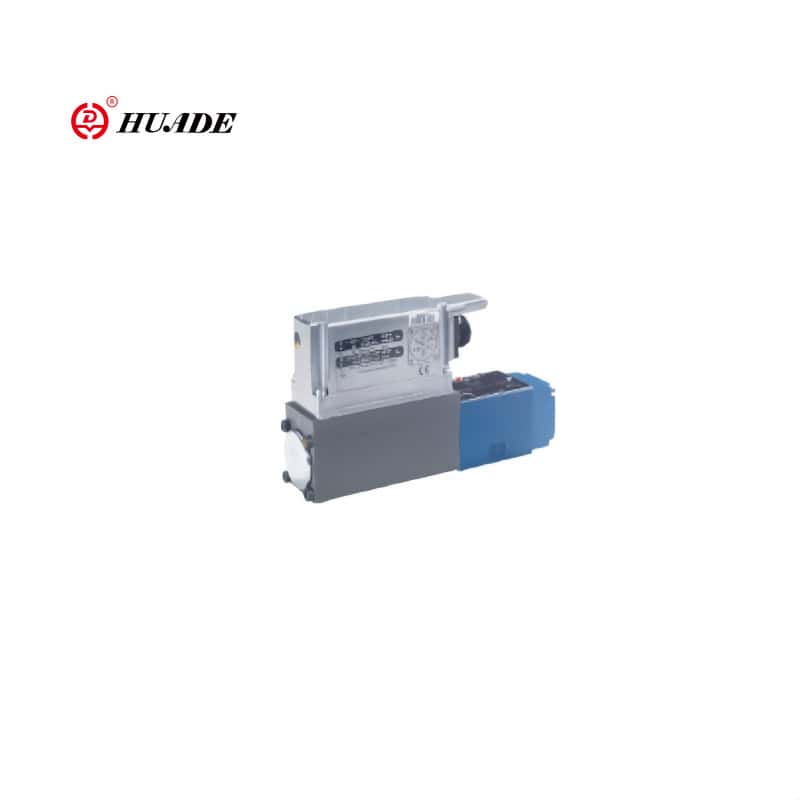

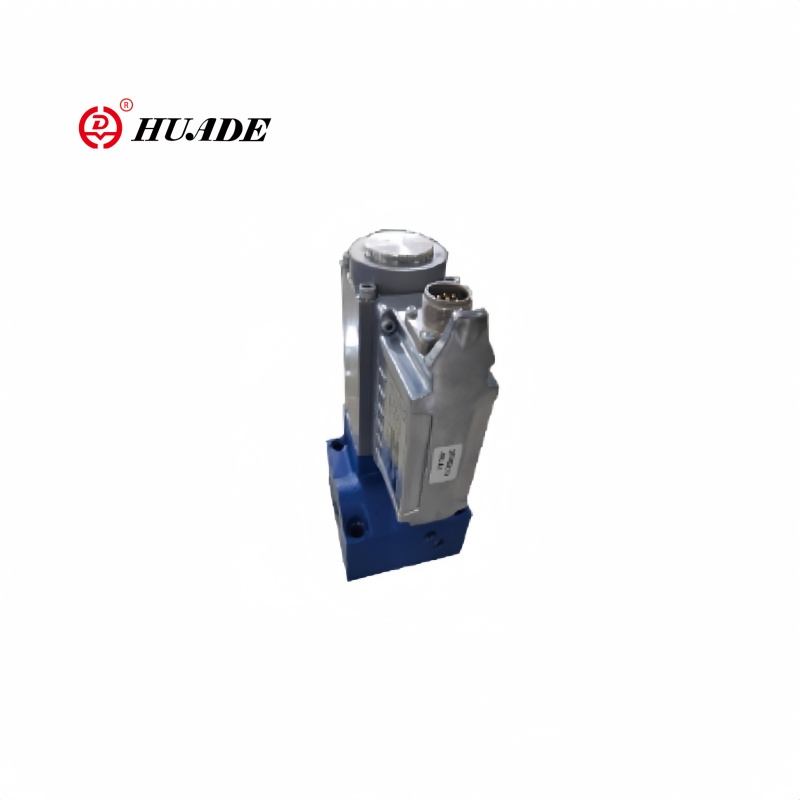

Suhteellinen virtausventtiili 3FREEZ-1x on korkean tarkkuuden nesteen ohjauskomponentti, jota käytetään yleensä teollisuusautomaatiojärjestelmissä, jotka vaativat tarkkaa virtauksen säätö- tai virtaussuhteen jakautumista. Venttiili 3Freez-1x on elektronisesti ohjattu suhteellinen säädin (0-10 V/4-20MA-signaalin tulo). Paine voi yleensä saavuttaa 315 barin, joka sopii korkeapaineisiin hydraulisiin järjestelmiin. Suhteellinen virtausventtiili 3FREEZ-1X -venttiili voidaan integroida PLC- ja DCS-järjestelmiin ja tukee MODBUS- ja muita viestintäprotokollia. Suhteellinen venttiili 3FREEZ-1X hallitsee virtausnopeutta sähköisten signaalien osuuden kautta, toteuttaa toimilaitteen vaiheen nopeuden säätelyn ja parantaa järjestelmän vasteen tarkkuutta.
| Yleinen | ||
| Rakennus | Kelatyyppinen venttiili integroidulla painekompensaattorilla | |
| Käyttö | Suhteellinen solenoidi asennon hallinta- ja sisäänrakennuksella elektroniikka OBE | |
| Asennusasento | Valinnainen | |
| Ympäristön lämpötila -alue ℃ | -20 ~+50 | |
| Painopiste | NG6 (3.1) | |
| NG10 (6.9) | ||
| Hydraulinen | ||
| Paineeneste | Hydrauliöljy DIN 51524: lle ... 535, muut nesteet aiemman kuulemisen jälkeen | |
| Viskositeetti MM2/s | 20 ... 100 (suositus) | |
| 10 ... 800 (Max.Permoitu) | ||
| Paineenesteen lämpötila -alue ℃ | -20 ~+70 | |
| Staattinen/dynaaminen | ||
| Hystereesi % | ≤1 | ≤1 |
| Inversion % | ≤0,5 | ≤0,5 |
| Valmistustoleranssi % | ≤5 | ≤5 |
Piirteet
▶ Suoraan ohjattujen virtauksen säätöventtiilien NG6 ja NG10 -laitteiden elektroniikan ja induktiivisen asennon muuntimella
▶ Paastonhallinnassa, minimaalinen hystereesi <1 %, katso tekniset tiedot
▶ 3-suuntainen funktio määritetään sen mukaan, kuinka hydrauliset portit määritetään (jäännösvirta kulkee portin P, kolmannen tavan läpi)
E
▶ Sub-levyn kiinnitys, asennusreiän konfiguraatio NG6 ISO4401-03-02-0-94, NG10-ISO 4401-05-04-0-94
▶ Alilevyjen mukaan luettelolevyn mukaan RE 45053 NG6: lle, RE 45055 NG10: lle (tilaus erikseen)
▶ Plug-in Connector DIN 43563-AM6: een, katso luettelomerkki RE 08008 (Tilaus erikseen)
▶ Tiedot ajoneuvon liipaisimen elektroniikasta
• noudattaa CE, EMC -direktiivejä
61000-6-2: 2002-08
Ja ja 61000-6-3: 2002-08
• UB = 24 VVNOM DC
• Sähköyhteys 6P+PE
• Signaalitoiminta
-Standardi 0 ...+10 V (A1)
• Tehtaalla kalibroitu venttiilikäyrä
Sovellus:
Suhteellista virtausventtiiliä 3FREEZ-1X käytetään laajasti hydraulijärjestelmissä, rakennuskoneissa, ruiskuvalukoneissa, suulakkeissa, kemiallisissa/prosessinhallinnassa jne. Räjähdyksenkestävää mallia voidaan käyttää myös automaatiolaitteissa vaarallisilla alueilla, kuten öljy ja maakaasu.
Yleinen
Tyyppi 3Freezin suhteellinen virtausventtiilit, joissa on asennon hallinta ja sisäänrakennettu elektroniikka, on saatavana nimelliskokoina6 ja 10. Ne aktivoidaan suhteellisen solenoidin avulla, jolla on induktiivinen sijaintimuuntimet. Hystereesi on <1 %.
Ajoneuvon elektroniikka on kalibroitu tehtaalla ja mahdollistaa nopeat vasteajat. Venttiilin rungon suunnittelu on sellainen, että jäännösvirta kulkee portin P: n läpi
Perusperiaate

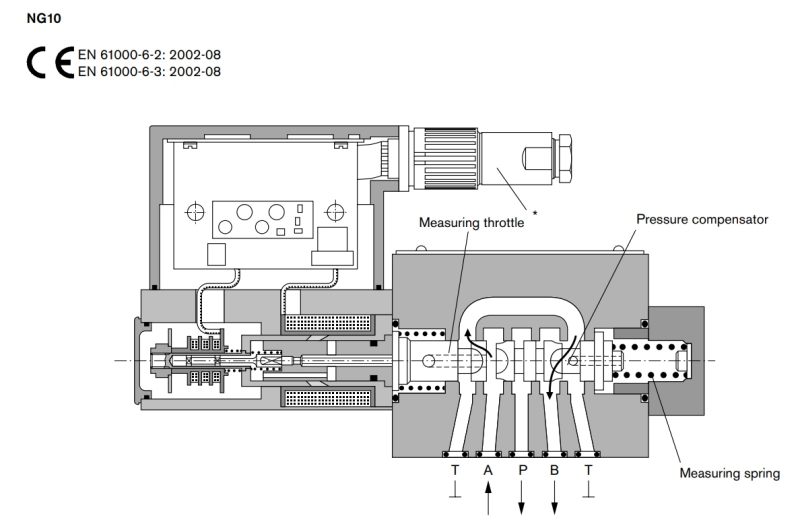

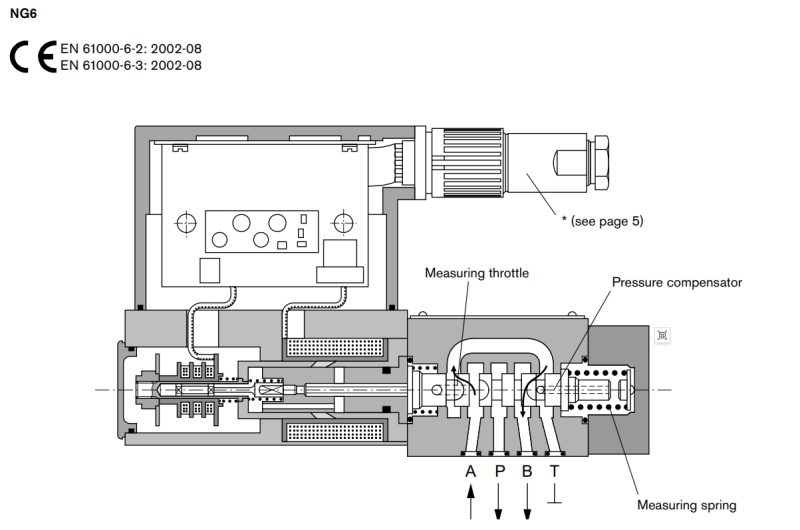

Öljyn virtausnopeuden säätämiseksi B: ltä asetetaan liipaisimen elektroniikkaan. Tämän asetuspisteen perusteella elektroniikka hallitsee solenoidikelaa signaalin funktiona sijaintimuuntimesta. Aseman hallinta varmistaa erittäin matalan hystereesin. Venttiilin aukko määritetään kelan mittausreunoilla, ja integroitu painekompensaattori vertaa paineen pudotusta 8 barisen mittausjousen avulla. Painekompensaattori mitattuna jousella säätelee painetta ennen kuristusreunaa yksinkertaistetun kaavan mukaisesti: "Katauspaine plus mittausjousen voima". Tällä tavoin paineen pudotus mittausreunan yli ylläpidetään vakiona.
