Nämä venttiilit ovat kaikkialla ympärillämme. Löydät niitä perustuksia kaivavista kaivinkoneista, varastojen siirtolaatikoita siirtävistä trukeista ja jopa lentokoneiden ohjausjärjestelmistä. Ilman näitä venttiileitä raskaita koneita olisi mahdotonta hallita.
Kuinka nämä venttiilit toimivat?
Pääosat
Jokaisessa hydraulisessa suunnansäätöventtiilissä on kolme keskeistä osaa, jotka toimivat yhdessä:
1. Venttiilin runko
Venttiilin runko on kuin talo, jossa kaikkea tapahtuu. Se on yleensä valmistettu vahvoista materiaaleista, kuten teräksestä tai alumiinista. Sisällä on huolellisesti porattuja reikiä, joita kutsutaan portiksi. Näillä porteilla on erityiset nimet:
- P-portti:Missä paineistettua nestettä tulee sisään
- T-portti:Missä neste palaa säiliöön
- A- ja B-portit:Minne neste menee liikuttamaan sylintereitä tai moottoreita
2. Ohjauselementti
Tämä on liikkuva osa, joka todella ohjaa nestettä. On olemassa kaksi päätyyppiä:
Kela:Pyöreä, liukuva pala, joka näyttää lyijykynältä, jossa on leveämmät osat. Kun se liukuu edestakaisin, se avaa ja sulkee erilaisia reittejä nesteelle.
Poppet:Kartion muotoinen pala, joka toimii kuin korkki pullossa. Se sulkeutuu erittäin tiukasti suljettuna, mutta voi avautua päästääkseen nesteen läpi.
3. Toimilaite
Tämä liikuttaa ohjauselementtiä. Yleisiä tyyppejä ovat:
- Jouset, jotka työntävät venttiilin takaisin turvalliseen asentoon
- Solenoidit (sähkömagneetit), jotka liikkuvat virran ollessa kytkettynä
- Käsikäyttöiset vivut käsikäyttöön
- Pilottiohjaimet, jotka käyttävät järjestelmän omaa painetta
Kuinka neste virtaa
Käytetään yksinkertaista esimerkkiä hydraulisylinteristä:
Neutraali asento:Kun venttiili on keskiasennossa, sylinteri pysyy paikallaan. Venttiilin rakenteesta riippuen neste saattaa tukkeutua tai sen voi päästää takaisin säiliöön.
Laajenna asemaa:Venttiili yhdistää paineportin (P) porttiin A ja lähettää nestettä sylinterin pidentämiseksi. Samanaikaisesti neste virtaa sylinterin toiselta puolelta takaisin portin B kautta säiliöön (T).
Peruutusasento:Nyt venttiili vaihtuu. Paine menee porttiin B sylinterin vetämiseksi sisään, kun taas neste palaa portista A säiliöön.
Hydraulisten suuntasäätöventtiilien tyypit
Sisäisen suunnittelun mukaan
Luistiventtiilit
Nämä ovat yleisimpiä tyyppejä. Kela liukuu venttiilin rungon sisällä luoden erilaisia virtausreittejä.
Hyviä pointteja:
- Pystyy käsittelemään monimutkaisia toimintoja useissa asemissa
- Matala vastustuskyky nestevirtaukselle
- Monipuolinen ja laajalti käytetty
Ei niin hyvä:
- Pienet rakot mahdollistavat jonkin nesteen vuotamisen sisälle
- Voi juuttua, jos neste on likainen
Iskuventtiilit
Näissä käytetään kartion tai pallon muotoisia elementtejä, jotka sulkeutuvat tiiviisti istuinta vasten.
Hyviä pointteja:
- Lähes ei sisäistä vuotoa
- Toimii hyvin likaisen nesteen kanssa
- Erinomainen raskaiden kuormien kantamiseen
Ei niin hyvä:
- Rajoitettu yksinkertaisiin päälle/pois toimintoihin
- Tarvitsee lisää voimaa toimiakseen
Sen mukaan, miten niitä käytetään
Manuaaliset venttiilit:Käytetään käsin vipujen, nuppien tai painikkeiden avulla. Yksinkertaisia ja luotettavia, mutta jonkun täytyy olla paikalla käyttämässä niitä.

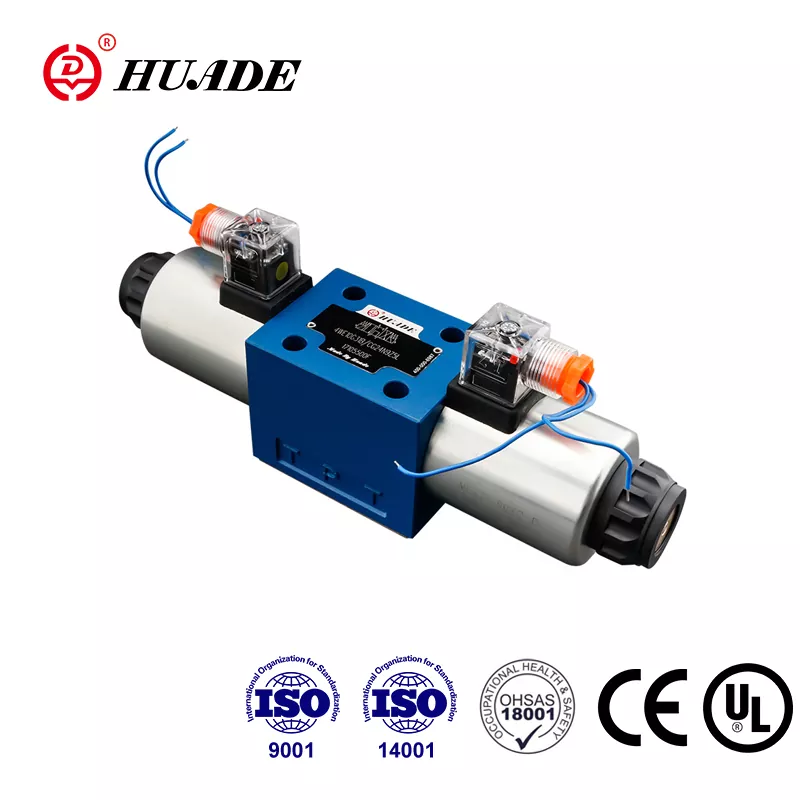

Solenoidiventtiilit:Käytä toimimiseen sähkövirtaa. Nämä sopivat täydellisesti automatisoituihin järjestelmiin, ja niitä voidaan ohjata tietokoneilla.
Pilottiohjatut venttiilit:Käytä järjestelmän omaa hydraulipainetta pääventtiilin liikuttamiseen. Tämä on kuin pienen venttiilin käyttäminen suuren venttiilin ohjaamiseen - sopii erinomaisesti suurivirtaussovelluksiin.
Tekijänä Control Precision
On/off venttiilit:Yksinkertaiset kytkimet, jotka ovat joko täysin auki tai täysin kiinni. Kuten valokytkin - se on joko päällä tai pois päältä.
Suhteelliset venttiilit:Nämä voivat avautua osittain, kuten valojen himmennin. Mitä enemmän säädät ohjaussignaalia, sitä enemmän venttiili avautuu. Tämä antaa sinulle tasaisen nopeudenhallinnan.
Servoventtiilit:Tarkin tyyppi, jota käytetään sovelluksissa, jotka vaativat erittäin tarkkaa ohjausta, kuten lentokoneita tai tarkkuusvalmistuslaitteita.
Tärkeitä ominaisuuksia ja teknisiä tietoja
Keskustoiminnot
Luistiventtiileille neutraalissa (keskiasennossa) tapahtuva on erittäin tärkeää:
Suljettu keskus:Kaikki portit on estetty. Tämä lukitsee sylinterin paikoilleen, mutta vaikeuttaa pumpun toimintaa.
Avoin keskus:Paineliitäntä liitetään säiliöön. Tämä säästää energiaa antamalla pumpun käydä ilman painetta, mutta sylinteri saattaa ajautua.
Tandem-keskus:Kompromissi, joka säästää energiaa ja tarjoaa paremman kuormanpidon.
Keskeiset suorituskykyluvut
- Paineluokitus:Kuinka paljon painetta venttiili pystyy käsittelemään turvallisesti. Yleensä mitataan PSI:nä tai baarina.
- Virtausnopeus:Kuinka paljon nestettä voi kulkea minuutissa. Yleensä mitataan galloneina minuutissa (GPM) tai litroina minuutissa.
- Vastausaika:Kuinka nopeasti venttiili reagoi ohjaussignaaliin. Tärkeä sovelluksissa, jotka vaativat nopeita liikkeitä.
- Paineen lasku:Kuinka paljon painetta menetetään, kun neste virtaa venttiilin läpi. Alempi on parempi tehokkuuden kannalta.
Venttiilien symbolit ja standardit
Insinöörit käyttävät erikoissymboleja venttiilien näyttämiseen hydraulisissa kaavioissa. Nämä symbolit noudattavat kansainvälisiä standardeja (ISO 1219), joten insinöörit ympäri maailmaa voivat ymmärtää ne.
Venttiilin symboli näyttää:
- Kutakin sijaintia edustavat laatikot
- Virtausreittejä osoittavat nuolet
- T-merkeillä varustetut viivat osoittavat tukkeutuneita polkuja
- Kirjaimet (P, T, A, B), jotka merkitsevät portteja
- Jousien ja solenoidien symbolit
Esimerkiksi "4/3-venttiili" tarkoittaa 4 porttia ja 3 asentoa.
Yleiset sovellukset
Rakennuslaitteet
Kaivinkoneet käyttävät useita suuntasäätöventtiilejä puomin, varren, kauhan ja telojen itsenäiseen käyttöön. Käyttäjät käyttävät ohjaussauvoja, jotka lähettävät signaaleja suhteellisille venttiileille sujuvan ohjauksen takaamiseksi.
Valmistus
Kokoonpanolinjat käyttävät näitä venttiileitä robottivarsien, puristimien ja kuljetinjärjestelmien ohjaamiseen. Solenoidikäyttöiset venttiilit vastaavat tietokoneen komentoihin tarkan ajoituksen saamiseksi.
Maatalous
Nykyaikaiset traktorit käyttävät suhteellisia venttiililohkoja ohjaamaan työkoneita, kuten auroja ja harvestereja. Jotkut järjestelmät jopa integroituvat GPS:ään automatisoitua kenttätyötä varten.
Ilmailu
Lentokoneissa käytetään erittäin luotettavia servoventtiilejä lennonohjauksessa. Näiden venttiilien tulee toimia täydellisesti äärimmäisissä olosuhteissa.
Huippuvalmistajat
Bosch Rexroth:Tunnettu korkealaatuisista venttiileistä, joissa on edistynyt elektroniikka ja valvontaominaisuudet.
Parker Hannifin:Tarjoaa laajan valikoiman teollisuuden perusventtiileistä mobiililaitteiden erikoisventtiileihin.
Eaton (Vickers):Kuuluisa raskaita venttiileistä, jotka kestävät pitkään vaikeissa olosuhteissa.
Danfoss:Erikoistunut liikkuvaan hydrauliikkaan ja energiatehokkaisiin järjestelmiin.
HYDAC:Tunnettu kompakteista patruunaventtiileistä ja mukautetuista jakotukkiratkaisuista.
Asennus ja huolto
Oikean venttiilin valinta
Harkitse näitä tekijöitä:
- Paine- ja virtausvaatimukset: Vastaa järjestelmäsi tarpeisiin
- Ohjaustyyppi: Päällä/pois yksinkertaisiin tehtäviin, verrannollinen muuttuvalle nopeudelle
- Ympäristö: Valitse olosuhteisiisi sopivat tiivisteet ja pinnoitteet
- Turvallisuus: Valitse keskustoiminnot, jotka takaavat turvallisen käytön
Yleisiä ongelmia ja ratkaisuja
Venttiili ei toimi:
- Tarkista solenoidiventtiilien sähköliitännät
- Varmista, että ohjauskäyttöisten venttiilien hydraulipaine on riittävä
- Etsi mekaanisia esteitä
Hidas tai epäsäännöllinen toiminta:
- Puhdista tai vaihda likainen hydraulineste
- Tarkista, onko järjestelmässä ilmaa
- Tarkasta kuluneet venttiilikomponentit
Ulkoiset vuodot:
- Vaihda kuluneet tiivisteet ja tiivisteet
- Tarkista asennuspinnan tasaisuus
- Tarkista oikea pultin kiristysmomentti
Parhaat käytännöt
Asennus:
- Pidä kaikki puhtaana asennuksen aikana
- Käytä asianmukaisia tiivisteitä ja tiivisteaineita
- Kiristä pultit määritettyihin vääntömomenttiarvoihin
Toiminta:
- Aloita alhaisella paineella tarkistaaksesi perustoiminnon
- Tarkkaile järjestelmän lämpötilaa ja painetta
- Pidä hydraulineste puhtaana asianmukaisella suodatuksella
Huolto:
- Testaa venttiilin toiminta säännöllisesti
- Vaihda hydraulineste aikataulun mukaan
- Säilytä yksityiskohtaiset huoltokirjat
Tulevaisuuden trendit
Hydrauliventtiiliteollisuus jatkaa kehittymistään:
Älykkäät venttiilit:Uusissa venttiileissä on antureita ja elektroniikkaa, jotka voivat raportoida niiden kunnon ja suorituskyvyn. Tämä auttaa ennustamaan, milloin huoltoa tarvitaan.
Energiatehokkuus:Valmistajat kehittävät venttiileitä, jotka kuluttavat vähemmän energiaa ja auttavat vähentämään käyttökustannuksia ja ympäristövaikutuksia.
Integrointi:Venttiileistä on tulossa kompakteja ja integroituja muihin järjestelmän komponentteihin, mikä vähentää vuotokohtia ja asennusaikaa.
Digitaalinen ohjaus:Lisää venttiileitä on suunniteltu toimimaan digitaalisten ohjausjärjestelmien ja Internet of Things (IoT) -verkkojen kanssa.
Hydrauliset suuntaventtiilit ovat olennaisia komponentteja, jotka mahdollistavat nykyaikaiset koneet. Yksinkertaisista on/off-venttiileistä kehittyneisiin servojärjestelmiin nämä laitteet muuntavat sähköiset tai mekaaniset signaalit ohjatuksi hydrauliseksi tehoksi.
Näiden venttiilien toiminnan, niiden eri tyyppien sekä niiden valinnan ja huollon ymmärtäminen on ratkaisevan tärkeää kaikille hydraulijärjestelmien parissa työskenteleville. Tekniikan kehittyessä näistä venttiileistä tulee älykkäämpiä, tehokkaampia ja integroituja paremmin digitaalisiin ohjausjärjestelmiin.
Ohjaatpa raskaita laitteita, suunnittelet automaatiojärjestelmiä tai huollat hydraulikoneita, suuntasäätöventtiilien tuntemus auttaa sinua työskentelemään tehokkaammin ja turvallisemmin.
Valitsemalla sovellukseesi oikean venttiilin ja huoltamalla sitä oikein voit varmistaa luotettavan toiminnan ja pitkän käyttöiän. Tärkeintä on ymmärtää järjestelmävaatimukset ja sovittaa ne sopivaan venttiilitekniikkaan.
Muista, että jos olet epävarma, ota yhteyttä hydraulijärjestelmän asiantuntijoihin tai venttiilien valmistajiin. Ne voivat tarjota erityisiä ohjeita ainutlaatuisiin sovellustarpeisiisi ja auttaa varmistamaan järjestelmän optimaalisen suorituskyvyn.
