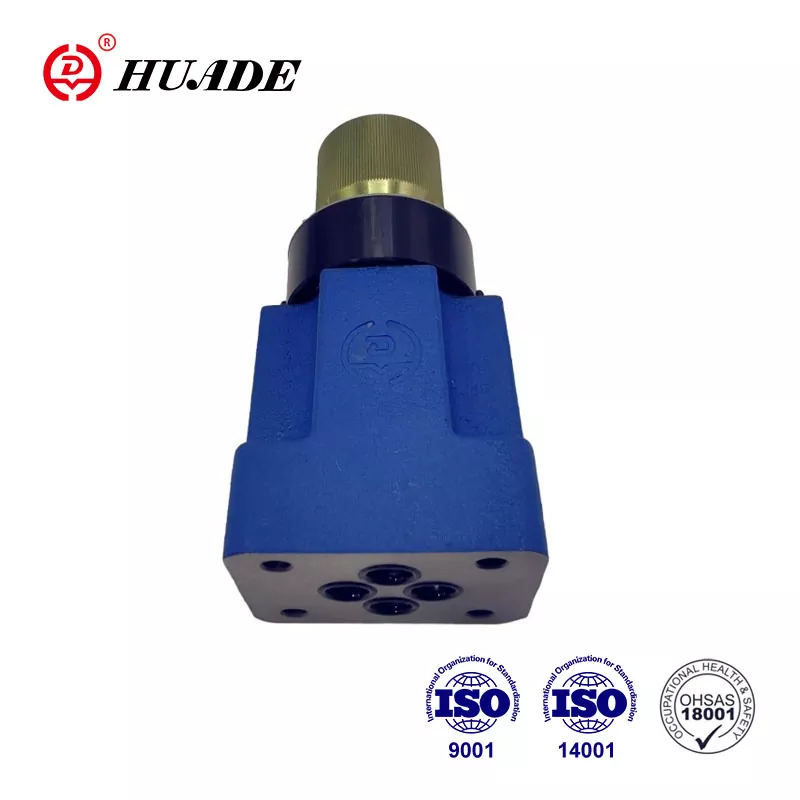

2 -suuntainen hydraulinen virtauksen ohjausventtiili: täydellinen opas

Kaksi tapaa hydraulinen virtauksen ohjausventtiili on ratkaiseva komponentti hydraulisissa järjestelmissä, jotka säätelevät kuinka nopeasti neste liikkuu piirin läpi. Ajattele sitä kuin vesihana - voit kääntää sen hallitsemaan kuinka paljon vesi virtaa ulos. Hydraulijärjestelmissä nämä venttiilit hallitsevat koneiden, kuten kaivinkoneiden, ruiskuvalukoneiden ja tehdaslaitteiden nopeutta.

Miksi virtausohjauksella on merkitystä hydraulisissa järjestelmissä

Missä tahansa hydraulisessa järjestelmässä kolme asiaa on välttämätöntä:

• Paine- Määrittää, kuinka paljon voimaa tai voimaa saat
• Suunta- hallitsee, millä tavalla asiat liikkuvat
• Virtaus- Ohjaa kuinka nopeasti asiat liikkuvat

Kuinka kaksisuuntainen hydraulinen virtausventtiili toimii?

Venttiilin perusosat

Jokainen kaksisuuntainen hydraulisen virtauksen ohjausventtiili on nämä pääosat:

• Venttiilirunko- Hydraulisiin viivoihin liittyvä ulkokuori
• Kaasu avaus- Pieni aukko, joka neste virtaa läpi
• Ohjauselementti- liikkeet, jotta rako on suurempi tai pienempi
• Säätömekanismi- Antaa sinun hallita venttiiliä (manuaalinen nuppi tai sähköinen signaali)
• Kevät- auttaa venttiiliä palaamaan lähtöasentoonsa

Tiede virtauksen hallinnan takana

Kun hydraulinen neste virtaa pienen aukon läpi, se luo resistanssia. Tämä hydraulisen nopeudenhallintaperiaate saa nämä venttiilit toimimaan. Peruskaava on:

Tämä tarkoittaa:

• Isompi aukko = enemmän virtausta = nopeampi nopeus
• Pienempi aukko = vähemmän virtausta = hitaampi nopeus
• Korkeampi paine = enemmän virtausta (jos avaaminen pysyy samana)

Hydraulisylinterien venttiilisovelluksissa tämä suhde ohjaa suoraan kuinka nopeasti mäntä liikkuu. Hydraulisten moottorin ohjausjärjestelmissä se määrittää pyörimisnopeuden.

Mitkä ovat kaksisuuntaiset hydraulisen virtauksen ohjausventtiilit?

1. Yksinkertaiset kaasuventtiilit (ei-kompensoitu)

Nämä ovat perustyyppisiä. Ne toimivat kuin manuaalinen vesihaara:

Kuinka he toimivat:Säädä nupin manuaalisesti muuttaaksesi aukkokokoa

Paras:Yksinkertaiset sovellukset, joissa tarkka nopeus ei ole kriittinen

2. Paine kompensoi virtauksen säätöventtiilit

Nämä ovat paljon älykkäämpiä. Ne säätävät automaattisesti, jotta virtaus vakiona paine muuttuu.

Kuinka he toimivat:Erityinen mekanismi pitää paine -eron kaasun avausvakiossa

Paras:Tarkkuuskoneet, automatisoidut tuotantolinjat

3. Paine- ja lämpötilakompensoitu venttiilit

Nämä ovat edistynein tyyppi. Ne säätyvät sekä paine- että lämpötilan muutoksiin.

Kuinka he toimivat:Erityiset materiaalit reagoivat lämpötilan muutoksiin ja säätävät venttiiliä automaattisesti

Paras:Ilmailu-, laitteiden testaus-, kriittiset sovellukset

Minkä ohjausmenetelmän tulisi valita hydraulisen virtauksen ohjausventtiiliin?

Manuaalinen hallinta

Mikä se on:Käsin pyörät, nuppit tai ruuvit, jotka käännät käsin

Milloin käyttää:Yksinkertaiset koneet, jotka eivät tarvitse automaattista hallintaa

Esimerkkejä:Kauppavarusteet, manuaaliset puristimet

Sähköohjaus

Solenoidiventtiilit (päälle/pois)

• Toiminto:Yksinkertainen päällä/pois -ohjaus kuten valon kytkin
• Hyvä:Peruskäytäntö-/lopetusoperaatiot
• Rajoitus:Ei voi tarjota tasaisen nopeuden hallintaa

Suhteelliset venttiilit

• Toiminto:Sileä hallinta sähkösignaalien (0-10 V tai 4-20mA) perusteella
• Vastausaika:50-80 Hz (tarpeeksi nopea useimpiin sovelluksiin)
• Hyvä:Injektiomuovaus, yleinen automaatio

Servoventtiilit

• Toiminto:Erittäin varovainen hallinta sijainnin palautteella
• Vastausaika:150-200 Hz (erittäin nopeasti)
• Hyvä:Ilmailu-, tarkkaan valmistus

Suorituskyvyn vertailu

Hallintatyyppi	Tarkkuus	Nopeus	Maksaa	Paras käyttö
Manuaalinen	Matala	Hidas	Matala	Yksinkertaiset laitteet
Solenoidi	Matala	Nopeasti	Matala	On/pois päältä
Suhteellinen	Keskisuuria	Keskipitkä	Keskipitkä	Yleinen automaatio
Servo	Erittäin korkea	Erittäin nopeasti	Korkea	Tarkkuussovellus

Asennus ja järjestelmän suunnittelu

Mihin kaksisuuntainen virtausventtiili tulisi asentaa?

Voit asentaa virtausohjausventtiilit kolmella tavalla:

Sisääntulon hallinta (mittari)

• Ohjaa öljyä sylinteriin
• Hyvä positiivisille kuormille (kuten nosto)
• Riski: voi aiheuttaa kavitaatiota, jos sitä ei ole suunniteltu oikein

Poistoaukon hallinta (mittari)

• Ohjaa öljyä, joka tulee sylinteristä
• Hyvä negatiivisille kuormille (kuten raskaiden esineiden laskeminen)
• Tarjoaa paremman hallinnan, mutta korkeamman paineen

Ohitusvalvonta

• Lähettää ylimääräistä öljyä takaisin säiliöön
• Vähemmän tehokas, mutta yksinkertaisempi
• Hyvä sovelluksiin, jotka tarvitsevat muuttuvan nopeutta

Suunnitteluvinkit parhaaseen suorituskykyyn

• Koko oikein:Valitse venttiilit, jotka toimivat 20–80%: n enimmäismäärästään
• Pidä öljy puhtaana:Käytä asianmukaista suodatusta (ISO 4406 -standardi)
• Harkitse lämpötilaa:Varmista, että venttiilit toimivat lämpötila -alueellasi
• Suunnitelma ylläpito:Jätä tilaa venttiilin säätöön ja vaihtamiseen

Reaalimaailman sovellukset

Valmistuslaitteet

Injektiomuovauskoneet

• Käytä suhteellisia venttiilejä tarkkaan nopeuden hallintaan
• Useita nopeusvaiheita syklin eri osille
• Säästää energiaa ja parantaa tuotteen laatua

Työstötyökalut

• Nopea lähestymistapa, hidas rehu, nopean paluujaksot
• CAM-operoivat venttiilit automaattisen nopeuden kytkemiseksi
• Parantaa pinta- ja työkalujen elämää

Mobiililaitteet

Kaivinkoneet ja kuormaajat

• Virran jakaminen useiden toimintojen välillä
• Kuormitusjärjestelmät tehokkuuden vuoksi
• Sileä operaattorin ohjaus

Nosturit ja nostolaitteet

• Kuormitusventtiilit estävät hallitsemattoman laskun
• Tarkka nopeudenhallinta turvallisuudelle
• Hätätilanteen alenemiskyky

Ilmailu- ja puolustus

• Kevyet servoventtiilit
• Korkea luotettavuus äärimmäisissä olosuhteissa
• Tarkka ohjaus lentopintojen kohdalla

Oikean venttiilin valitseminen: vaiheittainen opas

Parhaat valmistajat ja tuotteet

Johtavat tuotemerkit

Bosch Rexroth

• 2FRM- ja 2FRE -sarjan venttiilit
• Teollisuusstandardi tarkkuus
• Erinomainen tekninen tuki

Parker Hannifin

• Colorflow-sarja, jossa on värikoodatut säätörenkaat
• Laaja koko koko ja vaihtoehdot
• Hyvä saatavuus maailmanlaajuisesti

Satama -hydraatti

• DSJ- ja SF -sarjan venttiilit
• Modulaarinen suunnittelu helpon integroinnin saavuttamiseksi
• Korkeapaineiset ominaisuudet

Eaton

• Kasettiventtiilit (SiCV -sarja)
• Tilaa säästävää mallia
• Monitoimiset ominaisuudet

Danfoss

• PVG -suhteelliset venttiiliryhmät
• Suunniteltu mobiililaitteille
• Muokattavat ratkaisut

Mitä etsiä ostaessasi

• Tekniset eritelmät vastaavat tarpeitasi
• Hyvä tekninen dokumentaatio
• Paikallinen palvelu ja tuki
• Kohtuulliset läpimenoajat
• Kilpailukykyinen hinnoittelu
• Todistettu luotettavuus alalla

Tulevat suuntaukset virranhallintatekniikassa

Älykkäät venttiilit ja Internet -integraatio

Nykyaikaiset venttiilit ovat älykkäämpiä:

• Sisäänrakennetut anturit seurantaa varten
• Langattomat viestintäominaisuudet
• Ennustavat huoltohälytykset
• Kauko -ohjaus ja seuranta

Edistyneiden materiaalit

Uudet materiaalit tekevät venttiilejä:

• Kulunkestävämpi
• Parempi äärimmäisissä lämpötiloissa
• Pidempi
• Tehokkaampi

Energiatehokkuuskeskeisyys

Uudet mallit keskittyvät:

• Energiajätteen vähentäminen
• Parempi lämmönhallinta
• Parannetut tehokkuusluokitukset
• Ympäristön noudattaminen

Yleiset ongelmat ja ratkaisut

Ongelma	Ratkaisu
Nopeus vaihtelee kuorman mukaan	Päivitä painekompensoitu venttiili
Huono vasteaika	Tarkista ilmajärjestelmä, harkitse servoventtiiliä
Venttiilin metsästys tai värähtely	Lisää vaimennus, tarkista järjestelmän jäykkyys
Liiallinen lämmöntuotanto	Tarkastele ohitusvalvontaa
Epäjohdonmukainen suorituskyky	Paranna öljynsuodatusta, tarkista kuluneet komponentit

Ylläpito ja vianetsintä

Säännölliset huoltotehtävät

• Tarkista öljyn puhtaus- Vaihda suodattimia säännöllisesti
• Seuraa käyttölämpötilaa- Pidä valmistajan rajoissa
• Tarkastaa ulkoiset vuodot- Osoite heti
• Testivasteajat- Vertaa lähtötason mittauksiin
• Kalibroi ohjaussignaalit- Varmista tarkkuus ajan myötä

Varoitusmerkkejä tarkkailtavaksi

• Hidas vastaus
• Epäjohdonmukaiset nopeudet
• Epätavalliset äänet
• Ulkoinen vuoto
• Liiallinen lämpö

Kustannusnäkökohdat

Alkuperäiset kustannukset

• Yksinkertaiset kaasuventtiilit: 50–200 dollaria
• Suhteelliset venttiilit: 300 dollaria-1 500 dollaria
• Servoventtiilit: 1 000–5000 dollaria+

Pitkäaikaiset kustannukset

• Energiatehokkuussäästö
• Vähentynyt ylläpito
• Parannettu tuotteen laatu
• Vähemmän seisokkeja

ROI -tekijät

• Tuotannon nopeuden parannukset
• Laadun johdonmukaisuus
• Energiansäästö
• Ylläpidon alennus

Johtopäätös

2 -suuntainen hydraulisen virtauksen ohjausventtiilit ovat välttämättömiä nopeuden hallitsemiseksi hydraulisissa järjestelmissä. Avain on oikean tyypin valitseminen sovelluksellesi:

• Yksinkertaiset kaasuhenkilötPerus-, edullisissa sovelluksissa
• Painekompensoivat venttiilitjohdonmukaista suorituskykyä varten
• Servoventtiilitkorkeimman tarkkuuden tarpeisiin

Muista, että venttiili on vain yksi osa hydraulijärjestelmääsi. Menestys riippuu oikeasta järjestelmän suunnittelusta, oikeasta mitoituksesta, hyvästä kunnossapidosta ja hyvämaineisten valmistajien laatukomponenttien valitsemisesta.

Väärän valitsemisen kustannukset: Mitä tapahtuu, kun saat sen väärin

Väärän virtauksen ohjausventtiilin valitseminen voi johtaa vakaviin ongelmiin ja kalliisiin seurauksiin:

Suorituskykyongelmat:

• Epäjohdonmukaiset nopeudet- koneesi eivät toimi luotettavasti
• Huonolaatuiset tuotteet- epäjohdonmukaiset valmistusprosessit
• Turvallisuusriskit- Ennakoimaton konekäyttäytyminen voi aiheuttaa onnettomuuksia

Taloudelliset vaikutukset:

• Energiajäte- Huonosti sovitetut venttiilit voivat lisätä virrankulutusta 15-30%
• Ennenaikainen laitevika- Väärä venttiilin mitoitus aiheuttaa liiallista kulumista pumppuissa, sylintereissä ja moottoreilla
• Tuotantoviiveet- epäluotettava hydraulinen nopeuden hallinta johtaa seisokkeihin ja jätetty määräaikoja
• Ylläpitokustannukset- Virheelliset venttiilit vaativat useampaa palvelua ja vaihtoa

Järjestelmän laajuiset ongelmat:

• Lämmönkeruu- Tehokkaat venttiilit aiheuttavat ylimääräistä lämpöä, vähentäen öljyn käyttöikää
• Pumppata vaurioita- Väärä virtauksen hallinta voi aiheuttaa pumpun kavitaatiota tai ylikuumenemista
• Hydraulinen sylinteriventtiilin epäsuhta- Väärä mitoitus vahingoittaa tiivisteitä ja aiheuttaa sisäisiä vuotoja

Rakennatko uutta konetta tai päivittää olemassa olevaa, näiden perusteiden ymmärtäminen auttaa sinua tekemään oikean valinnan ja saamaan parhaan suorituskyvyn hydraulijärjestelmästäsi.

Lisäresurssit

Lisätietoja teknisistä tiedoista on Consulti:

• Valmistajan verkkosivustot (Bosch Rexroth, Parker, Hawe)
• ISO 1219 Hydrauliset symbolit standardi
• Hydraulitekniikan käsikirjat
• Paikalliset hydrauliset jakelijat sovellustukea varten

Tämä opas tarjoaa perustan kahden tavan hydraulisen virtauksen ohjausventtiilien ymmärtämiselle. Kysy tietyissä sovelluksissa aina hydraulin insinöörien kanssa ja noudata valmistajan suosituksia.
