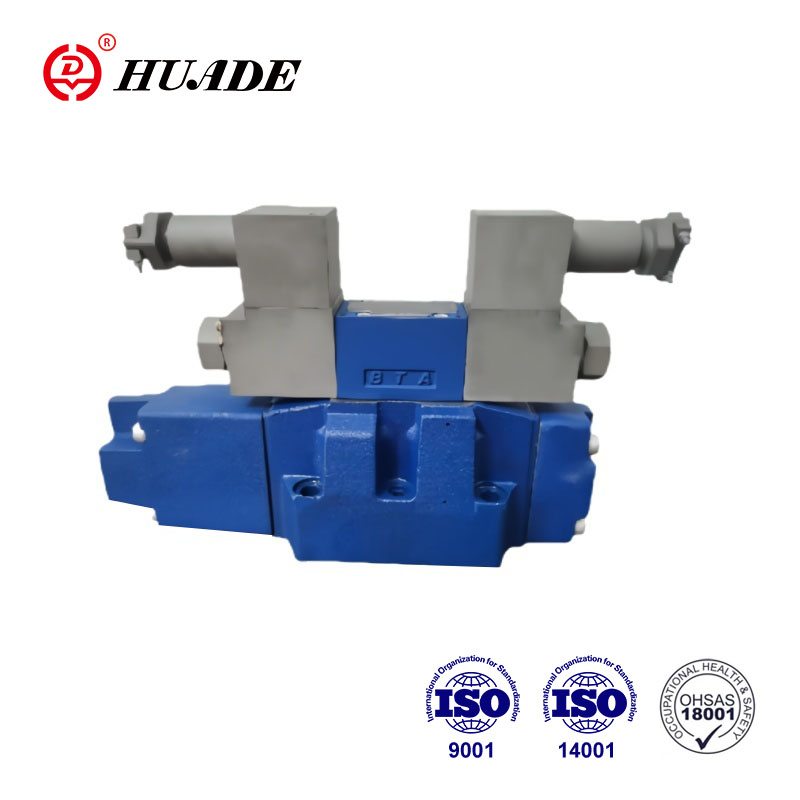

Räjähdyksenkestävää suhteellista suuntaventtiiliä 4WRZ: tä käytetään laajasti hydraulijärjestelmissä, jotka vaativat tarkkaa ohjausta ja räjähdyksenkestävää suorituskykyä. Huaden 4WRZ-sarjan räjähdyksenkestävät venttiilit ovat CNEX-sertifioituja. Räjähdyksenkestävät arvosanat ja sertifikaatit noudattavat yleensä asiaankuuluvia kansainvälisiä standardeja. Räjähdyksenkestävä suhteellinen venttiili 4WRZ: llä on herkkiä virtauksen säätelyominaisuuksia, jotka voivat saavuttaa hydraulijärjestelmän paineen, virtauksen ja suunnan tarkan hallinnan.
| Yleinen | ||
| Venttiilityyppi | Sekoittaa | |
| Asennus | valinnainen, mieluiten vaakasuora | |
| Säilytyslämpötila -alue (℃) | -20 -+80 | |
| Ympäristön lämpötila -alue (℃) | -20 -+70 | |
| Paino (kg) | NG10 | 7.8 |
| Ng16 | 13.4 | |
| Ng25 | 18.2 | |
| Ng32 | 42.2 | |
| Hydraulinen (mitattu HLPAG.P = 100BAR: 40 ℃ ± 5 ℃) | ||||||
| Nimelliskoko | 10 | 16 | 25 | 32 | ||
| Käyttöpaine (palkki) | Pilottiventtiili | Ulkoinen pilottiöljyn tarjonta | 30-100 baari | |||
| Sisäinen lentäjä öljyn syöttö | 100 - 350 vain "D3" | |||||
| Pääventtiili | enintään 315 | enintään 350 | enintään 350 | enintään 350 | ||
| Paluu virtauspaine (palkki) | Portti T (portti R) (ulkoinen pilottiöljyn tyhjennys) | enintään 315 | jopa 250 | jopa 250 | jopa 150 | |
| Portti T (sisäinen pilottiöljyn tyhjennys) | enintään 30 | enintään 30 | enintään 30 | enintään 30 | ||
| Y -satama | enintään 30 | enintään 30 | enintään 30 | enintään 30 | ||
| Pilotin öljyn tilavuussignaali 0- 100 % (cm) | 1.7 | 4.6 | 10 | 26.5 | ||
| Pilottiöljyn virtaus portissa X ja Y vaih, | 3.5 | 5.5 | 7 | 15.9 | ||
| Pääventtiilin virtaus (l/min) | jopa 170 | jopa 460 | jopa 870 | jopa 1600 | ||
| Hydraulinen neste | Mineraaliöljy (HL, HLP) DIN 51524: een lisää nesteitä kyselyssä! | |||||
| Hydraulisen nesteen lämpötila -alue (℃) | -20 -+80 (mieluiten +40 -+50) | |||||
| Viskositeettialue (mm2/s) | 20 - 380 (mieluiten 30 - 46) | |||||
| Saastumisaste | Suurin sallittu paineesteen saastumisaste on NAS 1638 tai ISO 4406 (c) | Suositellaan suodatinta, jonka minimin retentioprosentti on βx ≥ 75 | ||||
| Pilottiventtiili | NAS 1638 Luokka 7 | x = 5 | ||||
| Pääventtiili | NAS 1638 luokka 9 | x = 15 | ||||
| Hystereesi (%) | ≤ 6 | |||||
| Sähkö- | ||
| Venttiilityyppi | Sekoittaa | |
| Venttiilin suojauksen tyyppi EN 60529 | IP65 kaapelilla asennettuna ja lukittuna | |
| Jännitetyyppi | DC | |
| Komentoarvo päällekkäin (%) | 15 | |
| Enintään Virta (a) | 1.5 | |
| Solenoidikelan vastus (ω) | Kylmäarvo 20 ℃ | 4.8 |
| Enintään lämmin arvo | 7.2 | |
| Velvollisuus (%) | 100 | |
| Kelan lämpötila (℃) | jopa 150 | |
| Venttiilinsuojaus EN 60529 | IP65 asennetulla ja kiinteällä plug-in-liittimellä | |
| Ohjauselektroniikka | ||
| Tyypin WRZ: n ulkoinen vahvistin | VT-VSPA2-1-L2X / ... | |
| Komentoarvosignaali | Jännitetulo "A1" (v) | V ± 10 |
| Nykyinen tulo "F1" (MA) | 4 - 20 | |
Ominaisuudet:
▶ Pilottilla toiminut suhteellisen suuntaventtiili virtauksen suunnan ja suuruuden ohjaamiseksi
▶ Käyttö tapahtuu suhteellisilla solenoideilla, joissa on keskuslanka ja irrotettava kela
▶ jakoasennus:
Siirtokuvio ISO 4401: lle ja DIN 2430: lle
▶ Kevään keskitetty ohjauskelo
▶ 4WRZE: Integroitu elektroniikka (OBE) jännitteen tulolla tai virran tulolla (a1 vastaava F1)
▶ 4WRZ: Liittyvä ohjauselektroniikka (erillinen tilaus)
Sovellus:
Räjähdyksenkestävää suuntaventtiiliä 4WRZ-L7X käytetään ohjaamaan kelan louhinta-, hiilikaivoskoneita, metallurgisia koneita.
■Pilottiventtiilin tyyppi 3DREP 6 ...
Pilottiventtiili on suhteellista solenoidia, jota käytetään 3-suuntaisen paineen vähentävän venttiilin. Sitä käytetään muuntamaan sähköinen tulosignaali suhteellisen paineen lähtösignaaliksi ja sitä käytetään kaikissa 4WRZ ... venttiileissä.
Suhteelliset solenoidit ovat hallittavissa olevat DC -märkätapin solenoidit, joissa on keskuslanka ja irrotettava kela. Solenoidia ohjataan valinnaisesti ulkoisella elektroniikalla.
Design:
Venttiili koostuu pohjimmiltaan:
- Asunto (1)
- Ohjauskello (2) paineen mittauskeloilla (3 ja 4)
- Solenoidit (5 ja 6) keskuslankalla
Työperiaate
-Kun solenoidit (5 ja 6) ovat irrotetussa tilassa, kontrollipullo (2) pidetään
Kompressiojouset keskusasennossa
- Ohjauskello (2) suora toiminta energisoimalla suhteellinen solenoidi, esim. Solenoidi "A" (5). Paineen mittauskelo (3) ja ohjauskelo (2) siirretään vasemmalle suhteessa sähköiseen tulosignaaliin; Yhteys p: stä B: hen ja A: hon aukon kaltaisten poikkileikkausten läpi, joilla on progressiivinen virtausominaisuudet; Solenoidin (5), kontrollipuun (2) poistuminen palautetaan keskusasentoon puristusjousella, keskusasennossa portit A ja B ovat avoinna T: lle, ts. Hydraulinen neste voi virrata säiliöön ilman rajoituksia.
–Muoksinen ohitus, valinnainen, ohjauskela (2) voidaan siirtää sen avulla vaatimalla solenoidin virranottoa.
Huomautuksia:
Tyyppi 3DREP 6:Säiliölinjan tyhjentäminen on estettävä. Vastaavan asennustilanteen tapauksessa esikuormaventtiili on tarkoitus asentaa (esikuormapaine noin 2 bar).
Pilottiventtiili kahdella kela -asennolla
(Tyyppi 3Drep 6 ... b ...)
Periaatteessa tämän venttiiliversion funktio vastaa venttiilin toimintaa kolmella kela -asennolla. Tämä 2-aseman venttiili on kuitenkin varustettu vain solenoidilla "A" (5). Toisen suhteellisen solenoidin sijasta asennetaan pistorasia (7).
■Pilottilla toimivat suhteelliset suuntaventtiilit Tyyppi 4WRZ ...
Tyypin 4WRZ: n venttiilit ... ovat ohjaajaohjattuja suuntaventtiilejä, joiden toiminta on suhteessa suhteessa solenoideihin. Ne hallitsevat virtauksen suuntaa ja suuruutta.
Design:
Venttiilit koostuvat periaatteessa:
- Pilottiventtiili (9), jossa on suhteelliset solenoidit (5 ja 6), ohjauskello (2) ja ORIFCE -tulpat (15)
- Pääventtiili (10) pääkelolla (11) ja keskitysjousella (12).
Työperiaate
-Kun solenoidit (5 ja 6) ovat energisoituneita, pääkelo (11) pidetään keskitetyllä jousilla (12) keskusasennossa.
- 1THAE TMBAIN -SPOOL (11) -sovelluksen (9) kautta Pilot -venttiilin (9) kautta pääkelo siirretään suhteellisesti puola -asennosta riippuen P: stä P: stä A: een T: hen (R) tai P - B ja A - T (R).
esim. Virtaamalla solenoidia "B" (6), ohjauskela (2) siirretään oikealle, pilottiöljy syötetään pilottiventtiilin (9) kautta painekammioon (13) ja siirtää pääpuun (11) suhteessa sähkösyöttösignaaliin; Yhteys P: stä A ja B: hen T: hen aukon kaltaisten poikkileikkausten kautta progressiivisella virtauksella.
ominaisuudet.
Solenoidin (6), kontrollikelun (2) ja pääpuun (11) virittäminen palautetaan keskusasentoon.
- Pilottiöljyn syöttö pilottiventtiiliin sisäisesti portin P tai ulkoisesti portin X kautta.
- Valinnaisen käsikirjan avulla ohjauskello (2) voidaan siirtää vaatimatta solenoidin virittämistä.
Huomautuksia:
Järjestelmäpaineissa, jotka ovat yli 100 bar, tyypin D3 Pilotin paineen vähentämismoduuli (14) on asennettava pilottiventtiilin (9) ja pääventtiilin (10) väliin.
Räjähdyksen kestävän suhteellisen suuntaventtiilin 4WRZ-symbolit
