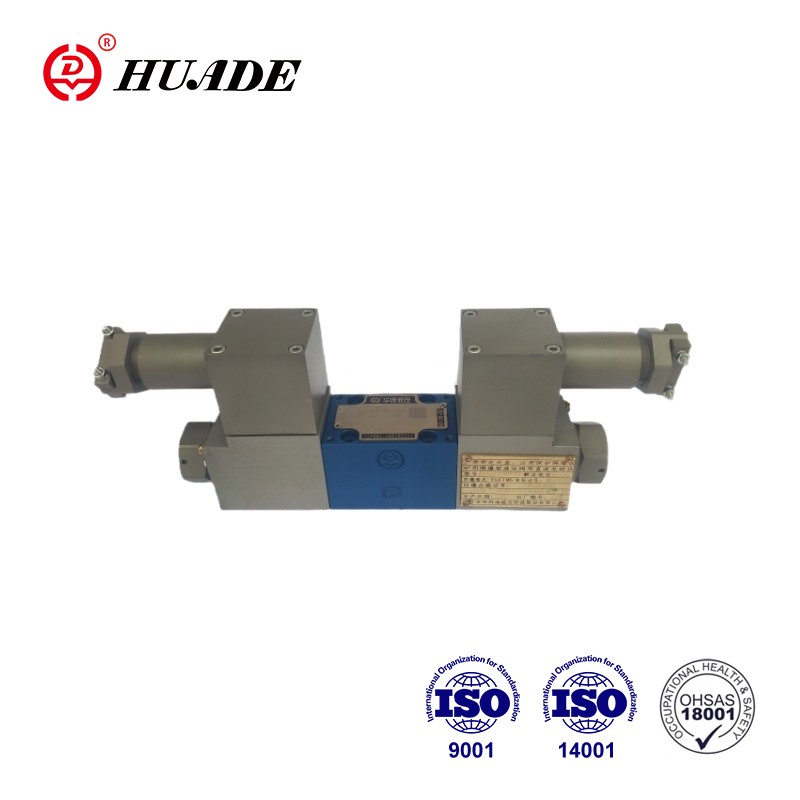

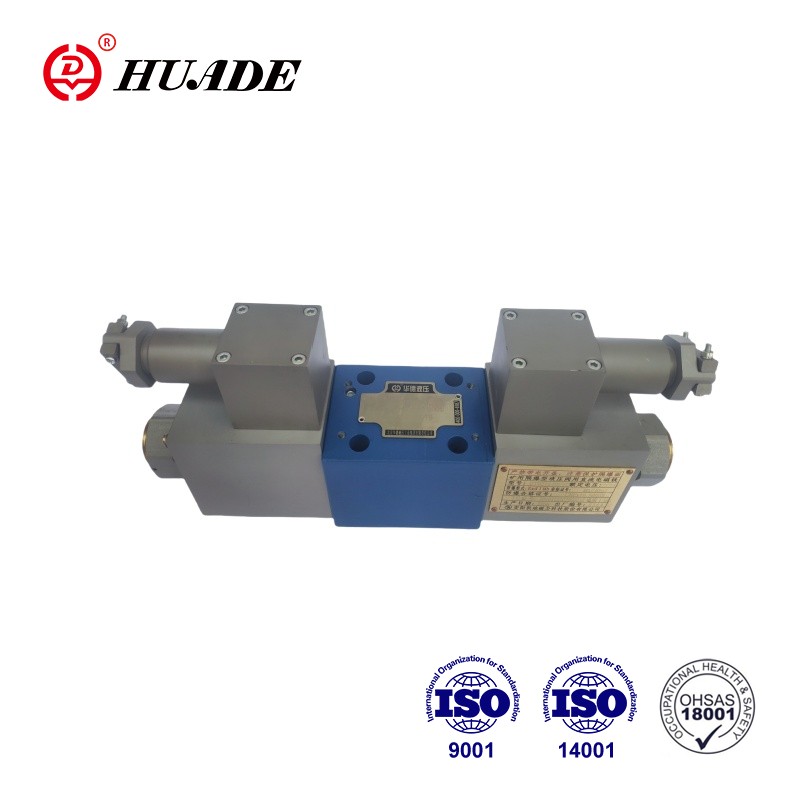

Huaden räjähdyskestävä suhteellinen suuntaventtiili 4WRA 6-2x ovat 4/2- ja 4/3-suuntaiset suhteelliset suuntaventtiilit. Ne on suunniteltu suoran käyttökomponenteiksi jakoasennuksen asennukselle. Ne aktivoidaan suhteellisilla solenoideilla, joissa on keskuslanka ja irrotettava kela. Solenoideja säädetään joko B: n ulkoista ohjauselektroniikkaa. Tällä 4WRA 6-2x-räjähdyksenkestävällä venttiilillä on laaja sovellusvalikoima, pääasiassa alueilla, joilla vaaditaan hydraulisen järjestelmän virtauksen, paineen, nopeuden ja muiden parametrien tarkka hallinta.
| Hydraulinen | |||
| Asennus | Valinnainen, mieluiten vaakasuora | ||
| Nimelliskoko | 6 | 10 | |
| Paino (kg) | 4wra ... 2x | 2 | 6.6 |
| Nimellinen virtaus qvnom △ p = 10 bar (l/min) | 7, 15, 26 | 30, 60 | |
| Hystereesi (%) | ≤5 | ||
| Kääntöjakso (%) | ≤1 | ||
| Vasteen herkkyys (%) | ≤ 0,5 | ||
| Enimmäispaine | Portit A, B, P (palkki) | 350 | |
| Port T (baari) | 210 | ||
| Paineeneste | Mineraaliöljy (HL, HLP) - DIN 51524 | ||
| Muut paineesteet pyynnöstä! | |||
| Ympäristön ilman lämpötila -alue (℃) | 4wra ... 2x | -20 ° C-70 ° C (-4 ° F-158 ° F) | |
| Viskositeettialue (mm2/s) | 20-380 (mieluiten 30 - 46) | ||
| Nestepuhdistusluokka | NAS1638 Class9 tai ISO 4406 luokka 20/18/15 | ||
| Sähkö- | ||||
| 1) Solenoiditiedot | ||||
| Jännitetyyppi | DC | |||
| 4WRA: n komentoarvosignaali | ± 10VOR4 ~ 20MA | |||
| Max.virta solenoidia kohti (A) | 2.5 | 1.5 | 0.8 | |
| Solenoidikelan vastus (ω) | Kylmäarvo 20 ° C: ssa | 2 | 4.8 | 19.5 |
| MAX.WARM -arvo | 3 | 7.2 | 28.8 | |
| Velvollisuus (%) | ED100% | |||
| Max.Coil -lämpötila (℃) | 150 | |||
| Venttiilien suojaus EN60529 | IP 65 | |||
| 2) Ohjauselektroniikka | ||||
| Vahvistin | 4wra ... 2x | Vt-vspa2 -...- 2x | ||
| Syöttöjännite (v) | Nimellisjännite | 24 | ||
| Alhaisempi arvo | 21/22 (4WRA) | |||
| Yläraja -arvo | 35 | |||
| Vahvistimen virrankulutus (a) | Imax | <1,8 | ||
| Impulssivirta | 3 | |||
Ominaisuudet:
▶ Suora käytetty suhteellisen suuntaventtiili virtauksen suunnan ja suuruuden ohjaamiseksi
▶ Sub -asennusten asennukselle: Pankintakuvio vastaa ISO4401: tä
▶ Käyttö suhteellisten solenoidien avulla keskuslanka ja irrotettava kela
▶ Kevään keskitetty ohjauskelo
Sovellus:
Räjähdyksenkestävä suhteellinen suuntaventtiili 4WRA 6-2X voidaan käyttää raskaan koneiden valmistuksessa, työstötyökaluissa, teollisuusautomaatiossa.
Venttiilit koostuvat pohjimmiltaan: rungosta (1) kiinnityspinnalla, ohjauskelolla (3) puristusjousilla (2), solenoideilla (4) keskuslankalla.
Solenoidien (4) kanssa, joka ei ole energisoitu, kontrollikela (3) pidetään keskiasennossa puristusjousilla (2).
Kontrollipuun (3) suora toiminta virittämällä yksi suhteellisista solenoideista (4) esim. Solenoidioikeuden hallinta, sitten ohjauskello (3) vasemmalla oleva liikkuminen suhteessa sähköiseen tulosignaaliin ja liitäntä P: stä A: een A: een T: hen ORIFCE-kaltaisten risteyksien kautta progressiivisilla virtausominaisuuksilla.
4WRA (E) ... A-2X 2 kytketty asentoventtiiliä on kuitenkin varustettu vain solenoidilla "A". Pistoke (6) on asennettu paikoilleen "B" -suhteiseen solenoidiin.
Räjähdyksen kestävän suhteellisen suuntaventtiilin 4WRA 6-2x symbolit
