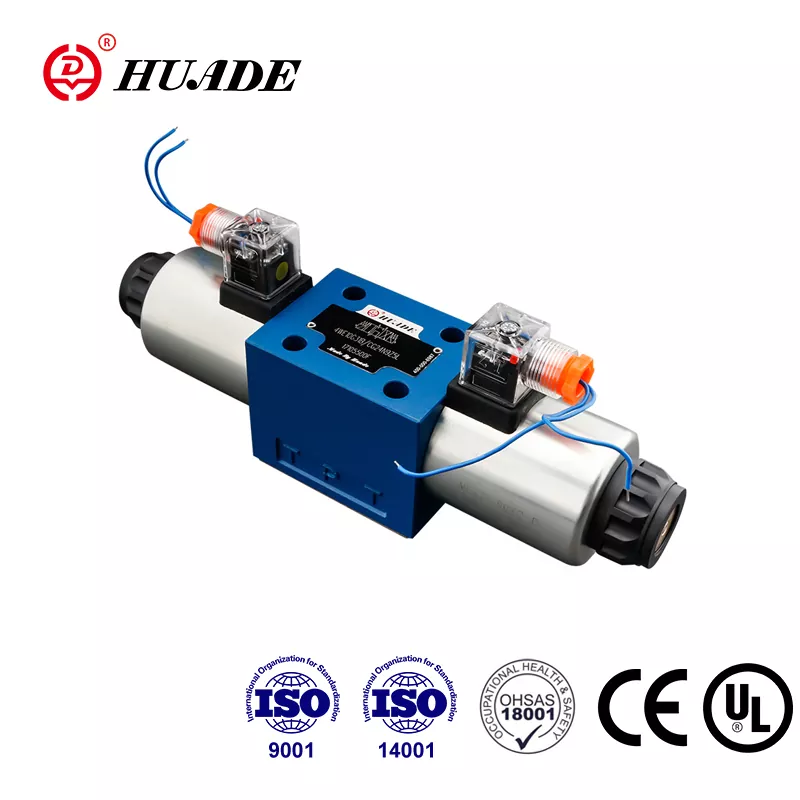

Kun työskentelet hydraulijärjestelmien kanssa, tarvitset komponentteja, jotka vain toimivat – päivästä toiseen, vuorosta toiseen. The4WE10 suuntasäätöventtiilion ansainnut maineensa tehtaissa maailmanlaajuisesti juuri tästä syystä. Tämä suuntasäätöventtiili ei ole maailman hienoin tekniikka, mutta 4WE10 hoitaa olennaisen tehtävän ohjata hydraulinesteen virtausta huomattavalla johdonmukaisuudella.
The4WE10 venttiilitoimii selkeällä periaatteella. Sähkömagneettinen kela työntää venttiilirungon sisään kelan, joka avaa ja sulkee hydrauliöljyn kulkureittejä. Kun kytket kelaan virtaa, kela liikkuu. Kun katkaiset virran, jousi palauttaa sen alkuperäiseen asentoonsa. 4WE10:n rakenne on suoratoiminen, joten sähköisen signaalin ja mekaanisen liikkeen välillä ei ole pilottivaihetta tai monimutkaista mekanismia.
4WE10:n NG10-standardin ymmärtäminen
The4WE10 suuntasäätöventtiilinoudattaa niin kutsuttua NG10-asennusstandardia, joka tunnetaan myös nimellä CETOP 5 tai ISO 4401-05. Tällä standardoinnilla on enemmän merkitystä kuin uskotkaan suuntasäätöventtiileille. Se tarkoittaa, että voit vaihtaa yhden valmistajan 4WE10:n toiseen vastaavaan suuntasäätöventtiiliin ilman asennuslevyn uudelleensuunnittelua tai järjestelmän uusimista. Huoltoryhmille ja laitesuunnittelijoille tämä 4WE10:n vaihdettavuus vähentää päänsärkyä ja kustannuksia.
The4WE10 venttiiliyhdistää neljän pääportin kautta: P paineen tuloa varten, A ja B kahdelle työportille, jotka liittyvät toimilaitteisiin, ja T paluulinjalle takaisin säiliöön. Tämä nelisuuntainen konfiguraatio antaa 4WE10:lle kaksisuuntaisen liikkeen hallinnan, minkä vuoksi löydät nämä suuntasäätöventtiilit, jotka ohjaavat sylintereitä, joiden on ulotuttava ja vedettävä sisään.
4WE10-suuntasäätöventtiilin tekniset ominaisuudet
The4WE10kestää painetta jopa 315-350 baariin mallista riippuen, mikä tarkoittaa noin 4569 PSI:tä. Se riittää useimmille teollisuuskoneille ilman, että joutuisit äärimmäisen raskaalle alueelle. 4WE10:n nimellinen virtausnopeus on 120 litraa minuutissa, vaikka tämä suuntasäätöventtiili voi tarvittaessa nostaa 160 litraa minuutissa. Vertailun vuoksi 120 litraa minuutissa vastaa noin 31,7 gallonaa minuutissa.
Nämä luvut määrittelevät missä4WE10 venttiilisopii järjestelmääsi. Jos käytät jatkuvasti suurempia virtauksia suuntasäätöventtiilin läpi, alat nähdä paineen laskua, joka tuottaa lämpöä ja hukkaa energiaa. Virtauksen ja painehäviön välinen suhde 4WE10:ssä ei ole lineaarinen – se noudattaa neliölakia, mikä tarkoittaa, että virtausnopeuden kaksinkertaistaminen nelinkertaistaa painehäviön. Nimellisnopeudella 120 litraa minuutissa 4WE10-suuntasäätöventtiili näyttää noin 12 baarin painehäviön, mikä edustaa energiaa, joka muuttuu lämmöksi eikä hyödylliseksi työksi.
4WE10 puolatyypit ja niiden sovellukset
The4WE10 venttiilion saatavana erilaisina kelakokoonpanoina, jotka tunnistetaan kirjaimilla, kuten D, E, G ja H. Jokainen kirjain määrittelee, mitä tapahtuu nestereiteille, kun suunnansäätöventtiili on keskiasennossa, ja oikean 4WE10-kokoonpanon valitseminen vaikuttaa koneesi käyttäytymiseen.
The4WE10 H-kelaestää kaikki portit keskiasennossa. Tämä luo hydraulisen lukon, joka pitää sylinterin tarkalleen missä se on, jopa kuormitettuna. Käyttäisit tätä 4WE10-kokoonpanoa, kun paikannustarkkuudella on merkitystä, kuten pitämällä puristinta kiinni hitsauksen aikana. Huono puoli on, että mikä tahansa loukkuun jääneen öljyn lämpölaajeneminen voi nostaa painetta suunnansäätöventtiilissäsi, joten sinun on otettava se huomioon suunnittelussasi.
The4WE10 G-kelayhdistää paineportin suoraan säiliöön keskiasennossa. Tämä suuntasäätöventtiilikokoonpano tyhjentää pumpun ja laskee järjestelmän paineen lähes nollaan 4WE10:n ollessa käyttämättömänä. Se on yleistä puristussovelluksissa, joissa kone odottaa jaksojen välillä. Pumppusi toimii, mutta se ei taistele korkeaa painetta vastaan 4WE10-venttiilin kautta, mikä säästää energiaa ja vähentää lämpöä.
The4WE10 E-kelatukkii paineaukon, mutta yhdistää työportit säiliöön. Tämä antaa loukkuun jääneen paineen vuotaa pois toimilaitteistasi samalla kun estetään uutta virtausta pumpusta suuntasäätöventtiilin kautta. Siitä on hyötyä, kun sinun on vapautettava jäännöspaine ennen kuin seuraava 4WE10-järjestelmäsi jakso alkaa.
Eri sovellukset tarvitsevat erilaista käyttäytymistä, ja standardoidut kirjainkoodit helpottavat tarvitsemasi 4WE10-suuntaventtiilin määrittämistä ilman pitkiä teknisiä kuvauksia.
4WE10-suuntasäätöventtiilin asentaminen
Asennus4WE10on yksinkertainen, mutta sinun on kiinnitettävä huomiota muutamaan yksityiskohtaan. Suuntaohjausventtiili voidaan asentaa mihin tahansa suuntaan, mutta sinun tulee harkita, mihin 4WE10:n sähköliitännät päätyvät huollon helpottamiseksi. Kelat ovat irrotettavia ja ne voivat pyöriä 360 astetta akselinsa ympäri, mikä auttaa, kun käsittelet 4WE10-asennuksesi ahtaita tiloja.
Yksi usein huomiotta jäänyt yksityiskohta4WE10 venttiilion paluulinjan paine. Vaikka pääaukot käsittelevät 350 baaria, suuntasäätöventtiilin säiliöaukon tulisi pysyä alle 160 baarin. Jos käytät useita 4WE10-yksiköitä, joilla on yhteinen paluulinja, yhden suunnan ohjausventtiilin painepiikit voivat vaikuttaa muihin. Vastapaine saattaa jopa aiheuttaa ei-toivottua kelan liikettä 4WE10:ssä. Yksittäisten takaiskuventtiilien käyttö jokaisessa 4WE10 paluulinjassa tai riittävän linjan mitoituksen varmistaminen estää tämän ongelman.
The4WE10 suuntasäätöventtiilisisältää manuaalisen ohituksen, jonka avulla voit käyttää sitä käsin käyttöönoton tai vianetsinnän aikana. Tämän 4WE10:n ominaisuuden säiliöaukon paineraja on 50 bar. Sitä ei ole suunniteltu turvatoiminnoksi tai suuntasäätöventtiilin säännölliseen käyttöön, vaan huoltoapua varten.
4WE10 Sähköiset tiedot
Useimmat4WE10 suuntasäätöventtiilittoimii 24 V DC:llä, vaikka löydät 4WE10-versiot 12 V, 48 V, 110 V AC ja 220 V AC laitoksesi standardeista riippuen. 4WE10-käämi liitetään DIN EN 175301-803 -standardin mukaisen sähköliittimen kautta, josta on tullut teollisuuden suuntaventtiilien alan standardi. Monissa 4WE10-versioissa on LED-merkkivalo, joka syttyy, kun kela on jännitteellinen ja antaa sinulle nopean visuaalisen vahvistuksen ilman yleismittaria.
The4WE10:tkäämin suunnittelussa käytetään märkätappirakennetta, mikä tarkoittaa, että se on suorassa kosketuksessa suuntasäätöventtiilin läpi virtaavan hydrauliöljyn kanssa. Tämä öljykosketin 4WE10:ssä tekee useita hyödyllisiä asioita. Se jäähdyttää käämin ja estää lämpöylikuormituksen suuntasäätöventtiilissäsi. Se vaimentaa mekaanista tärinää ja melua pitäen 4WE10:n toiminnan hiljaisena. Ja se tarjoaa voitelun, joka pidentää suuntasäätöventtiilin kelan käyttöikää. Haittapuolena on, että jos 4WE10:ssäsi on kelavika, sinun on tyhjennettävä tai eristettävä tämä järjestelmän osa ennen vaihtamista, vaikka irrotettava rakenne tekee tästä prosessista suhteellisen nopean suuntasäätöventtiilille.
4WE10-venttiilin nestevaatimukset
The4WE10 suuntasäätöventtiiliodottaa mineraalipohjaista hydrauliöljyä, jonka viskositeetti on noin 37 mm²/s 55°C:ssa. 4WE10 sietää laajaa aluetta 2,8 - 380 mm²/s, mutta äärimmäisissä olosuhteissa toimiminen vaikuttaa suuntasäätöventtiilin suorituskykyyn. Erittäin ohut öljy lisää sisäistä vuotoa 4WE10:ssä, kun taas paksu öljy hidastaa vasteaikaa ja lisää painehäviötä suuntasäätöventtiilin kautta.
Saastumisen hallinta on tärkeää4WE10 venttiilielämää. Suositus suuntasäätöventtiileille on ISO 4406 puhtaus 20/18/15 tai parempi, suodatus 10-16 mikronia. Se saattaa kuulostaa liian tarkalta, mutta 4WE10:n kelan ja reiän väliset välykset ovat välillä 5-25 mikronia suuntasäätöventtiilin rakenteesta riippuen. Tämän kokoluokan hiukkaset toimivat kuin hiekkapaperi, ja ne kuluttavat 4WE10:n tarkkoja pintoja, jotka tiivistävät jokaisen portin muista.
Kovat hiukkaset aiheuttavat naarmuja, jotka lisäävät vuotoja ajan myötä4WE10 suuntasäätöventtiili. Pehmeät epäpuhtaudet ja vesi voivat edistää korroosiota tai muodostaa lietekertymiä. Joka tapauksessa 4WE10-venttiilisi suorituskyky heikkenee. Todella likaisissa järjestelmissä saatat nähdä takertumista kohtaan, jossa 4WE10-kela kieltäytyy liikkumasta tasaisesti tai palaa hitaasti keskiasentoon suuntasäätöventtiilissä.
4WE10 Painehäviö ja järjestelmän tehokkuus
Painehäviön ymmärtäminen auttaa sinua suunnittelemaan tehokkaampia järjestelmiä4WE10 venttiili. Nopeudella 60 litraa minuutissa suuntasäätöventtiilisi laskee noin 3 baaria. 100 litraa minuutissa se hyppää 8 baariin 4WE10:n kautta. Enimmäisnopeudella 120 litraa minuutissa menetät 12 baaria suunnansäätöventtiilin yli.
Jokainen painehäviön baari tietyllä virtausnopeudella edustaa tehoa, joka on muunnettu lämmöksi4WE10. Kaava on yksinkertainen: tehohäviö on yhtä suuri kuin virtausnopeus kertaa painehäviö. Nopeudella 100 litraa minuutissa ja 8 baarin pudotus suuntaventtiilin läpi, se on noin 1,3 kilowattia lämpöä. Järjestelmäsi on haihdutettava 4WE10:n tuottama lämpö joko jäähdyttimen kautta tai hyväksymällä korkeammat öljyn lämpötilat.
Järjestelmiin, joissa tehokkuus on tärkeää, virtausnopeuden pitäminen alle 80 litrassa minuutissa4WE10 suuntasäätöventtiiliantaa sinulle paremman tasapainon venttiilin koon ja lämmöntuotannon välillä. Jos tarvitset suurempia virtauksia kuin 4WE10 pystyy käsittelemään tehokkaasti, harkitse seuraavan koon lisäämistä tai useiden suuntasäätöventtiilien käyttöä rinnakkain.
4WE10 Kytkentäaika ja vaste
The4WE10 venttiilivaihtuu tyypillisesti 70-120 millisekunnissa, mikä on riittävän nopea useimpiin teollisiin sovelluksiin, mutta ei hetkellisesti. Suuntasäätöventtiilin sisäiset vaimennusominaisuudet tasoittavat siirtymää ja estävät hydraulisen iskun, joka voi vahingoittaa komponentteja tai aiheuttaa melua. Löydät 4WE10-puolaan suunniteltuja pieniä aukkoja ja kammioita, jotka mittaavat öljyn virtausta vaihtotapahtuman aikana.
Jotkut4WE10 suuntasäätöventtiilimalleissa on ulkoiset säätöruuvit, joiden avulla voit säätää kytkentänopeutta. Tästä on hyötyä, kun useat 4WE10-yksiköt jakavat yhteiset linjat, jolloin voit porrastaa niiden kytkentäaikoja välttääksesi painetransientteja suuntasäätöventtiilijärjestelmässäsi.
Yleiset sovellukset suuntasäätöventtiilille 4WE10
Löydät4WE10 venttiilitkaikkialla teollisuusympäristössä. Työstösovelluksissa käytetään 4WE10-suuntasäätöventtiiliä työpuristukseen, jossa sylinterin on ulotuttava voimakkaasti ja pysyttävä asennossa sahauksen aikana. Ruiskuvalukoneet käyttävät 4WE10:tä ohjaamaan venttiilin tappeja, jotka säätelevät muovivirtausta. Automaattiset kokoonpanolinjat käyttävät näitä suunnattuja ohjausventtiilejä poiminta- ja paikkaroboteissa diskreeteihin paikannusliikkeisiin.
The4WE10erinomainen diskreetissä ohjauksessa – siirry asentoon A, pysäytä, siirry asentoon B, pysäytä. Tämä suuntasäätöventtiili ei käsittele suhteellista ohjausta hyvin, koska se on joko auki tai kiinni eikä siinä ole mitään. Jos tarvitset muuttuvan nopeuden säätöä tai tarkkaa virtauksen säätöä 4WE10:n lisäksi, valitse sen sijaan 4WRPE-sarjan suhteellinen suuntasäätöventtiili.
4WE10-venttiilisi kunnossapito
The4WE10:tirrotettava käämirakenne yksinkertaistaa tämän suuntasäätöventtiilin huoltoa. Kun 4WE10:n kela rikkoutuu, voit vaihtaa sen avaamatta hydraulijärjestelmää. Irrota sähköpistoke, irrota kiinnitysmutteri, vedä vanha kela irti ja asenna uusi suuntaventtiiliin. 4WE10-käämi voi pyöriä asennuksen aikana, joten voit sijoittaa sähköliittimen minne se parhaiten sopii.
Sisäpuolan kulumista4WE10 suuntasäätöventtiiliaiheuttaa lopulta lisääntyneen vuodon ja hitaamman vasteen. Saatat huomata, että sylinteri ajautuu hitaasti, kun sen pitäisi pysyä asennossa, tai kytkentäaika pitenee 4WE10:ssä. Siinä vaiheessa harkitset joko suuntasäätöventtiilin rakentamista uusilla tiivisteillä ja mahdollisesti uudella kelalla tai 4WE10:n vaihtamista kokonaan. Taloudellinen laskelma riippuu työvoimakustannuksistasi ja venttiilin hinnasta.
Saastumiseen liittyvä tarttuminen4WE10näkyy katkonaisena toimintana tai täydellisenä vaihteen epäonnistumisena. Joskus voit palauttaa suuntasäätöventtiilin toiminnan huuhtelemalla järjestelmän ja vaihtamalla suodattimet, mutta jos 4WE10 puolassa tai porauksessa on naarmuja, tarvitset suuntasäätöventtiiliin varaosia.
4WE10-suuntasäätöventtiilin hankinta
Bosch Rexroth sai alkunsa4WE10suunnittelu ja tarjoaa laajimman valikoiman suuntasäätöventtiilejä 53 eri puolakokoonpanolla. Niiden 4WE10-venttiilit toimivat suuntasäätöventtiilien vertailustandardina. Hydac, Parker, Eaton Vickers ja Argo Hytos valmistavat kaikki yhteensopivia 4WE10-versioita, jotka asennetaan samaan käyttöliittymään. Kiinalaiset valmistajat, kuten CML ja Huade, tuottavat kilpailukykyisiä 4WE10-vaihtoehtoja, jotka säilyttävät suuntasäätöventtiilien asennusstandardin.
Hinnoittelu4WE10 suuntasäätöventtiilivaihtelee noin 18–38 dollaria yksikköä kohden määrästä, teknisistä tiedoista ja toimittajasta riippuen. 4WE10-yksiköiden vähimmäistilausmäärät vaihtelevat yksittäisistä kappaleista 50:een tai useampaan, ja suuremmat tilaukset tuovat alhaisemmat yksikköhinnat. Tavallisissa 4WE10-kokoonpanoissa toimitusajat ovat yleensä 10–15 päivää.
Standardointi tarkoittaa, että voit lähteä4WE10 suuntasäätöventtiilituseilta toimittajilta ja ylläpitää vaihdettavuutta. Kriittisissä sovelluksissa voit varastoida 4WE10-venttiilejä kahdelta eri valmistajalta varmistaaksesi, että et ole koskaan riippuvainen yhdestä toimitusketjusta suuntasäätöventtiileissäsi.
4WE10:n rajoitukset ja milloin vaihtoehtoja kannattaa harkita
The4WE10 suuntasäätöventtiilihoitaa suunnitellun roolinsa hyvin, mutta sillä on selvät rajoitukset. 4WE10:n ohjauksen binääriluonne tarkoittaa, että tämä suuntasäätöventtiili ei sovellu sovelluksiin, joissa tarvitaan säädettävää nopeutta tai pehmeää käynnistystä. Painehäviöt suurella virtauksella tekevät 4WE10:stä tehottomaksi jatkuvassa suuressa virtauksessa. 4WE10-puolan rakenteeseen kuuluva sisäinen vuoto tarkoittaa, että tämä suuntasäätöventtiili ei pidä painetta loputtomiin suljetussa keskustassa.
Jos tarvitset suhteellista valvontaa enemmän kuin mitä4WE10tarjouksia, katso suuntasäätöventtiilejä, joissa on integroitu elektroniikka ja suhteelliset solenoidit. Jos tarvitset erittäin vähäistä vuotoa, harkitse venttiilityylisiä venttiileitä 4WE10:n sijaan. Jos työskentelet huomattavasti yli 120 litraa minuutissa, seuraava koko suurempi (NG16 tai NG25) on järkevämpi kuin 4WE10-suuntaventtiili.
The4WE10tekniikka on kypsä, mikä tarkoittaa, että et näe dramaattisia parannuksia 4WE10:n perussuorituskykyyn. Hydrauliikan innovaatiot ovat siirtyneet kohti suhteellisia ja älykkäitä suuntasäätöventtiilejä, joissa on integroitu diagnostiikka. 4WE10 on edelleen tärkeä sovelluksissa, joissa sen ominaisuudet vastaavat vaatimuksia ja joissa todistettu, standardoitu suuntasäätöventtiilitekniikka painaa uudempien lähestymistapojen hyödyt.
Oikean 4WE10-kokoonpanon valitseminen
Valitsemalla a4WE10 suuntasäätöventtiiliedellyttää järjestelmäparametrien sovittamista venttiilin ominaisuuksiin. Laske tarvittava virtausnopeus ja varmista, että se pysyy alle 80-100 litraa minuutissa tehokkuuden saavuttamiseksi 4WE10:n avulla. Varmista, että paineesi pysyy 315-350 baarin rajan sisällä suuntasäätöventtiilin riittävällä turvamarginaalilla. Valitse 4WE10-puolatyyppi, joka tarjoaa sovelluksesi tarvitseman keskityskäyttäytymisen.
Harkitse asennuspaikallasi saatavilla olevaa sähkönsyöttöä ja määritä sopiva4WE10suuntasäätöventtiilin kelajännite. Harkitse huoltoon pääsyä – voiko joku päästä käsiksi 4WE10:n sähköliittimeen ja käämiin, kun huoltoa tarvitaan? Suunnittele paluujohdon putkisto välttääksesi suuntasäätöventtiilin vastapaineongelmia.
The4WE10:tLuotettavuus johtuu sen suoraviivaisesta mekaanisesta suunnittelusta ja tämän suuntasäätöventtiilin takana olevista kypsistä valmistusprosesseista. Kun 4WE10 käytetään oikein käyttöalueellaan ja huolletaan perushydraulijärjestelmän käytäntöjen mukaisesti, 4WE10 tarjoaa vuosien tasaisen palvelun. Tämä luotettavuus yhdistettynä maailmanlaajuiseen saatavuuteen ja kilpailukykyiseen hinnoitteluun selittää, miksi suuntasäätöventtiili 4WE10 on edelleen vakiovalinta teollisuuden hydrauliikkaan ohjaukseen, vaikka se on yksi vanhimmista, edelleen tuotannossa olevista venttiilitekniikoista.
Järjestelmiin, jotka todella tarvitsevat vain diskreetin asennonsäädön kohtuullisilla virtausnopeuksilla,4WE10 suuntasäätöventtiiliedustaa käytännöllistä, hyvin ymmärrettävää ratkaisua. Se ei anna sinulle uudempien teknologioiden hienostuneisuutta, mutta 4WE10 näkyy töissä joka päivä ja tekee työnsä ilman draamaa.
