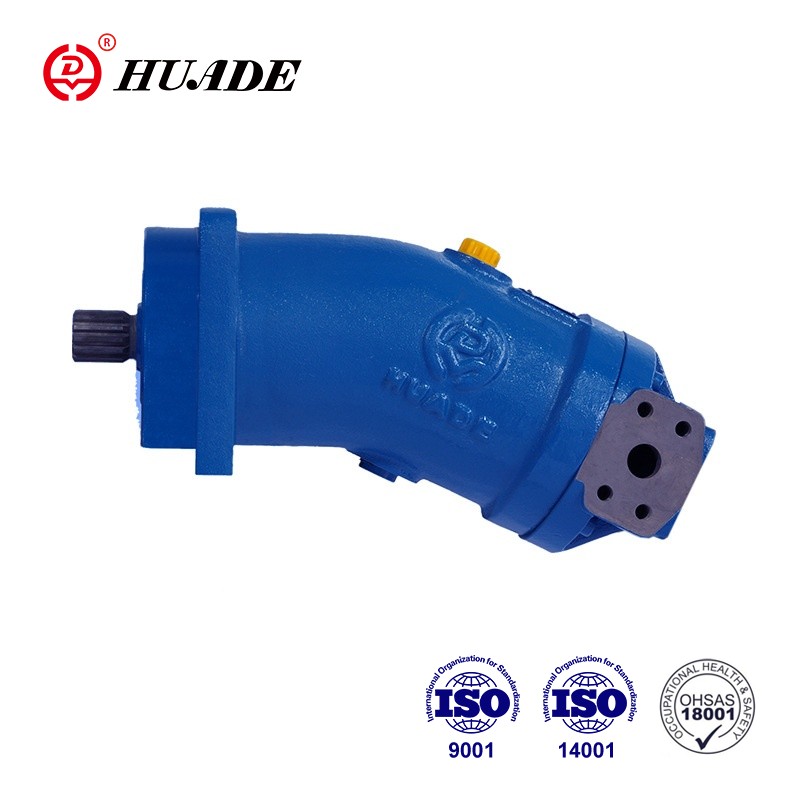

Aksiaalinen männän kiinteä moottori A2FE -sarja 6

A2FE Series 6 -männän kiinteällä siirtymämoottorilla on tärkeä rooli teollisuuskoneissa. Suuren nopeuden, suuren vääntömomentin ja tehon ja painosuhteen sekä korkean kokonaistehokkuuden vuoksi se on ihanteellinen valinta monille teollisuuslaitteille. A2FE -moottorin ylivoimainen ja vakaa työsuorituskyky tekee siitä edullisen virtalähteen monissa teollisuuslaitteissa ja koneissa.

 Aksiaalimännän tuoteparametri kiinteä moottori A2FE -sarja 6

■ Akselin tiiviste… sallittu paineen kuormitus

☑ Akselin tiivisteen käyttöikäyn vaikuttavat aksiaalimäntäyksikön nopeus ja kotelon tyhjennyspaine (kotelon paine).

☑Mivin keskimääräinen paine, joka on 2 palkin tapauksen ja ympäristön paineen välillä, ei välttämättä ole kestävästi ylitetty normaalissa käyttölämpötilassa.

☑ Korkeamman differentiaalipaine vähentyneellä nopeudella, katso kaavio.

Hetkiset painepiikit (t <0,1 s) jopa 10 barista on sallittu. Akselin tiivisteen käyttöikä pienenee painosuhteiden taajuuden lisääntyessä.

☑ tapauspaineen on oltava yhtä suuri tai korkeampi kuin ympäristö

■ Virtaussuunta

■ Nopeusalue

☑ Ei rajoitusta vähimmäisnopeudelle. Jos liikkeen yhtenäisyys vaaditaan, nopeuden nmin ei saa olla vähintään 50 rpm. Katso arvotaulukko maksimaalisen nopeuden saavuttamiseksi.

■ Pitkäaikainen laakeri

☑ Koot 250 355

☑ Pitkän käyttöiän ja käyttö HF -hydraulisen nesteen kanssa. Identtiset ulkoiset mitat kuin moottori vakiolaakereilla. Myöhempi muuntaminen pitkäaikaisiksi laakereiksi on mahdollista.

Suositellaan ☑Bearing ja kotelon huuhtelu portin U: n kautta.

■ portit

Satamat	Pistää jhk	Kaavio
A, b T	Työportti Tyhjennysportti

Tuotteen ominaisuus ja aksiaalimännän käyttö kiinteän moottorin A2FE -sarja 6

Ominaisuudet:

Motor HD-A2FE -koot 28 ~ 355 Sarja 6

Nimellispaine 400 bar Suurin paine 450 bar

■ Kiinteä laajennusmoottori aksiaalisella kapenevalla männän kiertoryhmällä taivutettua akselia

Suunnittelu, hydrostaattisissa asemissa avoimissa ja suljetuissa piireissä.

■ Kaukolainen integraatio mekaaniseen vaihdelaatikkoon upotetun asennuksen takia

laippa, joka sijaitsee kotelon keskellä (erittäin tilaa säästävä

rakennus)

■ Pienet mitat, korkea kokonaistehokkuus, täydellinen yksikkö, valmis ja koottu

testattu, helppo asentaa, kytke vain mekaaninen vaihdelaatikko, ei

Asennettaessa havaittavia konfiguraatiovaatimuksia

Sovellus:

A2FE: n taivutettu akselin aksiaalinen männän kiinteä siirtymämoottori voidaan käyttää rakennuskoneissa, hydraulisissa pumppuasemissa, porauslaitteissa, räjähdyskoneissa, paperinvalmistuslaitteissa, tierakoneissa ja muissa laitteissa näiden laitteiden toiminnan vakaan ja luotettavan tehotuen aikaansaamiseksi.
