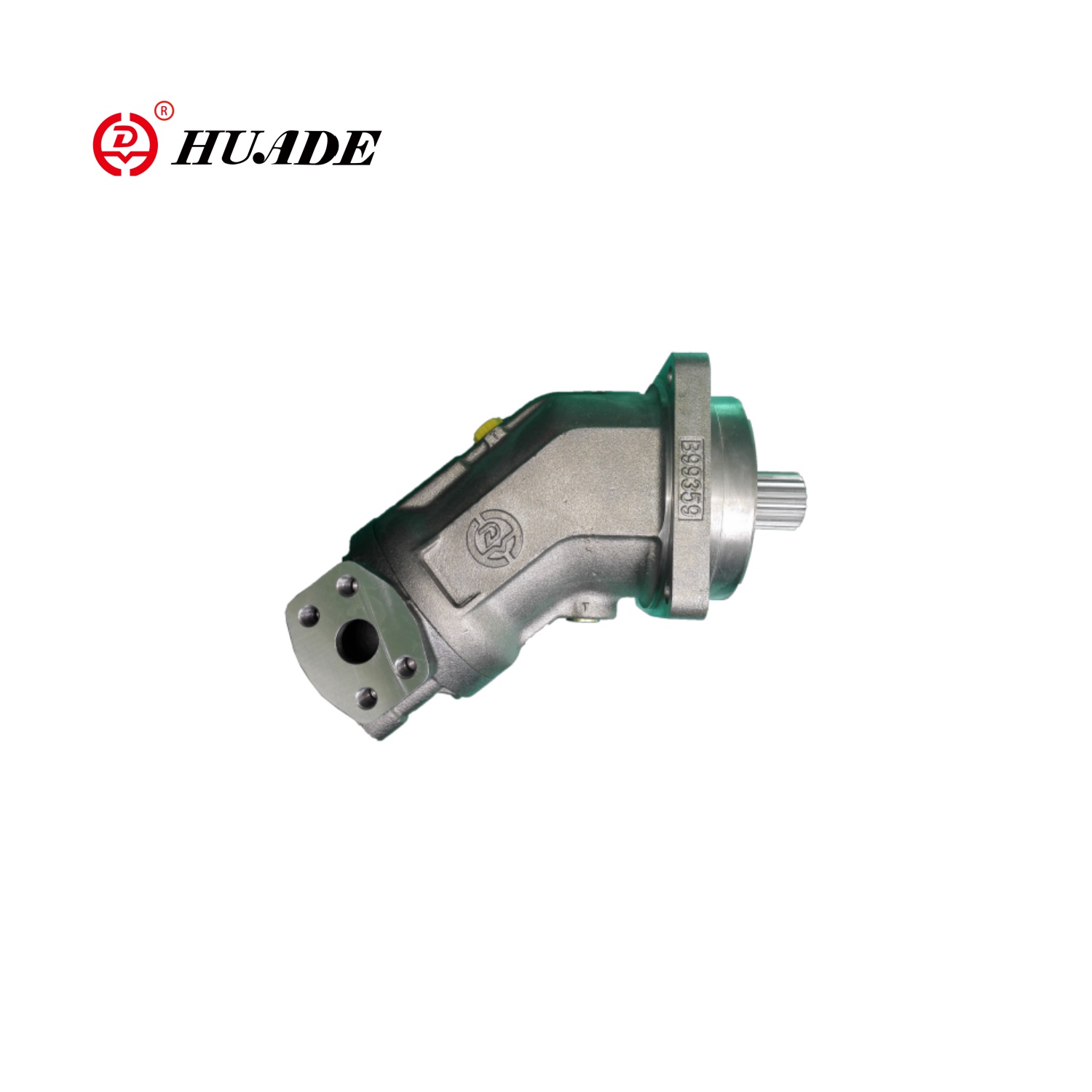

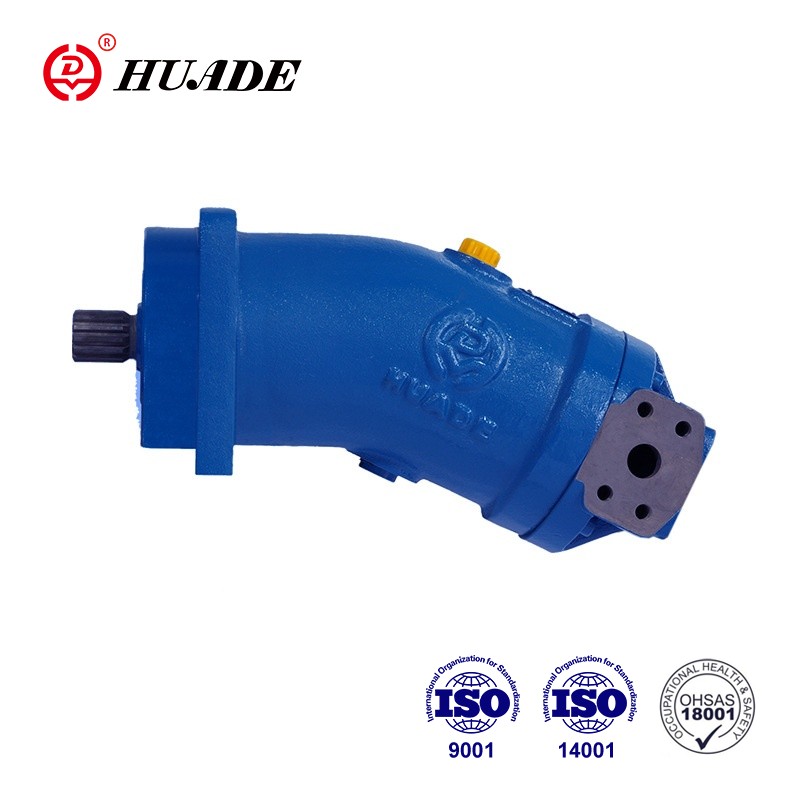

Aksiaalinen männän kiinteä moottori A2FM

Aksiaalinen männän kiinteä moottori A2FM: llä on erittäin korkea sopeutumiskyky ja joustavuus. Se sopii sekä avoimiin että suljetuihin piirisovelluksiin. Moottorilla on kompakti suunnittelu, korkea kokonaistehokkuus ja taloudellinen ja käytännöllinen sovellus.

Aksiaalimännän tuoteparametri kiinteä moottori A2FM

■ Akselin tiiviste… sallittu paineen kuormitus

☑ Akselin tiivisteen käyttöikäyn vaikuttavat aksiaalimäntäyksikön nopeus ja kotelon tyhjennyspaine (kotelon paine).

☑Mivin keskimääräinen paine, joka on 2 palkin tapauksen ja ympäristön paineen välillä, ei välttämättä ole kestävästi ylitetty normaalissa käyttölämpötilassa.

☑ Suuremmalla paineessa pienentyneellä nopeudella, katso kaavio. Hetkiset painepiikit (t <0,1 s) jopa 10 barista on sallittu. Akselin tiivisteen käyttöikä vähenee painosuhteiden taajuuden lisääntyessä.

☑ Tapauspaineen on oltava yhtä suuri tai korkeampi kuin ympäristön paine.

■ Lämpötila -alue

☑Täätä FKM -akselin tiiviste voidaan käyttää kotelon tyhjennyslämpötiloihin -25 ° C -+115 ° C

☑ -levitystapaukset alle -25 ° C, vaaditaan NBR -akselin tiiviste (sallittu lämpötila -alue -40 ° C -+90 ° C). Tilaa nbr -akselin tiiviste tavallisessa tekstissä tilauksen yhteydessä. Ota yhteyttä.

■ Virtaussuunta

■ Nopeusalue

☑ Ei rajoitusta vähimmäisnopeudelle. Jos liikkeen yhtenäisyys vaaditaan, nopeuden nmin ei saa olla vähintään 50 rpm. Katso arvotaulukko maksimaalisen nopeuden saavuttamiseksi.

■ Pitkäaikainen laakeri

☑ Koot 250 ～ 500

☑ Pitkän käyttöiän ja käyttö HF -hydraulisen nesteen kanssa. Identtiset ulkoiset mitat kuin moottori vakiolaakereilla. Myöhempi muuntaminen pitkäaikaisiksi laakereiksi on mahdollista.

Suositellaan ☑Bearing ja kotelon huuhtelu portin U: n kautta.

■ Huuhteluvirta ... suositeltu

Satamat	Pistää jhk	Kaavio
A, b T	Työportti Tyhjennysportti

Tuotteen ominaisuus ja aksiaalimännän käyttö kiinteän moottorin A2FM

Ominaisuudet:

Motor HD-A2FM -koot 5 ~ 500 Sarja 6

Nimellinen paine 400 bar/maksimipeite 450 bar

▶ Kiinteä moottori aksiaalisella kapenevalla männän pyörivällä ryhmällä taivutetun akselin suunnittelua varten, for

hydrostaattiset asemat avoimissa ja suljetuissa piireissä

▶ Käytettäväksi mobiililaitteissa ja paikallaan olevissa sovelluksissa, lähtönopeus on

riippuen pumpun virtauksesta ja moottorin siirtymisestä.

▶ Hienoja valmistuneita koot sallivat kauaskantoisen sopeutumisen asematapaukseen

▶ Highitehoiden tiheys, pienet mitat, korkea kokonaistehokkuus, hyvät lähtöominaisuudet, taloudellinen muotoilu, yksiosainen kapeneva mäntä mäntärenkailla tiivistämistä varten.

Sovellus:

A2FM -akselin aksiaalinen mäntä Kiinteä siirtymämoottori käytetään laajasti mobiililaitteissa ja erilaisissa teollisissa tilaisuuksissa, kuten kaivinkoneet, nosturit, kuormaajat, rullit, betonisekoittimet ja muut raskaat koneet ja laitteet sekä metallurgia, kaivostoiminta, öljy, kemikaaliteollisuus ja muut Teollisuuskentät.
