Hydrauliset järjestelmät ovat lukemattomien teollisuussovellusten selkäranka rakennuslaitteista ja valmistuskoneista ilmailu- ja autokomponentteihin. Näiden järjestelmien ytimessä on kriittinen komponentti, joka määrittää suorituskyvyn, tehokkuuden ja tarkkuuden: hydraulisen virtauksen ohjausventtiilin. Näiden venttiilien toiminnan ymmärtäminen on välttämätöntä kaikille, jotka osallistuvat hydrauliseen järjestelmän suunnitteluun, ylläpitoon tai käyttöön.
Hydraulinen virtauksen ohjausventtiili on tarkkuusmuodostettu laite, joka on suunniteltu säätelemään hydraulisen nesteen virtausnopeutta järjestelmässä. Toisin kuin yksinkertaiset on-off-venttiilit, virtauksen ohjausventtiilit tarjoavat muuttuvan rajoituksen nestevirtaukseen, jolloin operaattorit voivat hienosäätää hydraulisten toimilaitteiden, kuten sylinterien ja moottorien nopeutta ja voimaa. Nämä venttiilit toimivat olennaisesti hydraulijärjestelmien "kaasuna" hallitsemalla kuinka nopeasti tai hitaat hydrauliset komponentit toimivat.
Näiden venttiilien ensisijainen toiminta ulottuu yksinkertaisen virtauksen säätelyn ulkopuolelle. Ne ylläpitävät yhdenmukaista suorituskykyä vaihtelevissa kuormitusolosuhteissa, kompensoivat painevaihteluita ja varmistavat hydraulisten koneiden sujuvan, kontrolloidun liikkeen. Tämä hallintataso on ratkaisevan tärkeää sovelluksissa, joissa tarkkuuden ajoitus, nopeuden säätely ja sujuvuus ovat ensiarvoisen tärkeitä.
Hydraulisen virtauksen ohjausventtiilien taustalla oleva perusperiaate pyörii nesteen virtauksen hallittujen rajoitusten ympärillä. Kun hydraulinen neste kohtaa sen polun rajoituksen, virtausnopeus laskee, kun paine kasvaa ylävirtaan rajoituksesta. Muuttelemalla tämän rajoituksen kokoa virtauksen ohjausventtiilit voivat tarkkaan moduloida virtausnopeutta.
Suurin osa virtauksen ohjausventtiileistä toimii aukon periaatteessa, jossa neste kulkee kalibroidun aukon läpi. Kun avauskoko muuttuu, samoin virtausnopeus. Aukon koon, paine -eron ja virtausnopeuden välinen suhde noudattaa vakiintuneita hydraulisia periaatteita, mikä mahdollistaa ennustettavan ja toistettavan hallinnan.
Venttiilin sisäinen mekanismi koostuu tyypillisesti siirrettävästä elementistä - kuten kela, neula tai poppet -, joka voidaan sijoittaa muuttuvan rajoituksen luomiseksi. Tätä elementtiä käytetään erilaisilla keinoilla, mukaan lukien manuaalinen säätö, jousikuorma tai elektroninen ohjaus venttiilin suunnittelu- ja sovellusvaatimuksista riippuen.
Neulaventtiilit
Neulaventtiilit edustavat yksinkertaisinta virtausohjauksen muotoa, jossa on kapeneva neula, joka liikkuu tarkasti koneistettuun istuimeen ja ulos. Kun neula on säädetty, se muuttaa tehokasta virtausaluetta, mikä tarjoaa hienon ohjauksen ohjauksen. Nämä venttiilit ovat erinomaisia sovelluksissa, jotka vaativat tarkkaa, manuaalista säätöä, ja niitä esiintyy yleisesti instrumentointi- ja vähävirtaussovelluksissa.
Neulaventtiilin suunnittelu mahdollistaa erittäin hienon virtauksen säätämisen, mikä tekee siitä ihanteellisen kalibrointitarkoituksiin ja tilanteisiin, joissa pienet virtausnopeuden muutokset voivat vaikuttaa merkittävästi järjestelmän suorituskykyyn. Ne vaativat kuitenkin tyypillisesti manuaalista säätöä eivätkä välttämättä sovellu sovelluksiin, jotka vaativat usein virtausnopeuden muutoksia.
Kaasuventtiilit
Kaasuventtiilit, jotka tunnetaan myös nimellä kiinteät aukkoventtiilit, käytä yksinkertaista rajoitusta virtauksen ohjaamiseen. Suunnittelussa ollessa ne ovat erittäin tehokkaita monissa sovelluksissa. Nämä venttiilit voivat olla manuaalisesti säädettäviä tai kiinteitä sovellusvaatimuksista riippuen. Peruskaasuventtiilien päärajoitus on, että virtausnopeus vaihtelee paine -eron mukaan venttiilin alueella.
Edistyneiden kaasuventtiilien mallit sisältävät painekompensaatiomekanismeja tasaisten virtausnopeuksien ylläpitämiseksi paineenvaihteluista huolimatta. Tämä ominaisuus tekee niistä sopivia sovelluksiin, joissa kuormitusolosuhteet muuttuvat, mutta tarvitaan johdonmukaista toimilaitteen nopeutta.

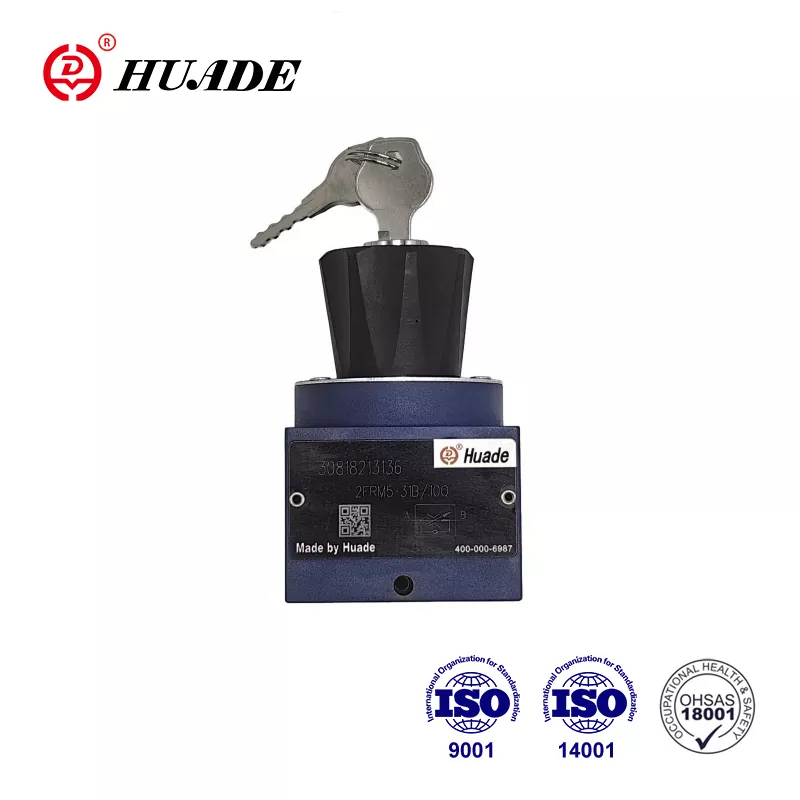

Painekompensoidut virtauksen säätöventtiilit
Nämä hienostuneet venttiilit edustavat merkittävää edistystä virtauksenhallintatekniikassa. Ne ylläpitävät jatkuvia virtausnopeuksia riippumatta venttiilin painevaihteluista, niiden toiminta -alueella. Tämä saavutetaan sisäisen paineen kompensointimekanismin avulla, joka säätää aukon koon automaattisesti paine -eron perusteella.
Painekompensoitu muotoilu sisältää tyypillisesti jousikuormitetun kompensaattorin kelan, joka reagoi paineenmuutoksiin. Kun alavirran paine nousee, kompensoija avaa aukon automaattisesti leveämmäksi jatkuvan virtauksen ylläpitämiseksi. Sitä vastoin, kun alavirran paine laskee, aukko on rajoitettu virtauksen lisääntymisen estämiseksi.
Suhteellisen virtauksen säätöventtiilit
Suhteelliset virtauksen ohjausventtiilit käyttävät elektronisia ohjaussignaaleja virtausnopeuksien moduloimiseksi. Nämä venttiilit muuntaavat sähkösyöttösignaalit - tyypillisesti jännitteet tai virran - suhteellisen virtauksen ulostuloon. Ne tarjoavat tarkkoja, kaukosäädinominaisuudet ja ne voidaan helposti integroida automatisoituihin järjestelmiin.
Elektroninen ohjaus mahdollistaa dynaamisen virtauksen säätämisen järjestelmän palautteen perusteella, mikä mahdollistaa hienostuneiden ohjausstrategioiden, kuten suljetun silmukan virtauksen hallinnan, ohjelmoidut virtausprofiilit ja integroinnin tietokoneistettuihin ohjausjärjestelmiin.
Hydraulisen virtauksen ohjausventtiilien sisäinen rakenne vaihtelee tyypin mukaan, mutta useita avainkomponentteja on yleisiä malleissa. Venttiilin rungossa on kaikki sisäiset komponentit ja se tarjoaa tulo- ja poistoportit nesteyhteyttä varten. Sen on kestettävä järjestelmäpaine tarjoamalla tarkat sisäiset virtauskohdat.
Ohjauselementti - onko neula, kela tai poppet - luo muuttuvan rajoituksen, joka hallitsee virtausta. Tämä komponentti on valmistettava tarkasti, jotta varmistetaan tasainen, tarkka virtausohjaus venttiilin käyttöalueella. Käyttömekanismi asettaa ohjauselementin ja voidaan manuaalisesti, jousikuormitettu tai elektronisesti ohjattava.
Tiivistyselementit estävät sisäistä ja ulkoista vuotoa, varmistaen tehokkaan käytön ja järjestelmän luotettavuuden. Näiden tiivisteiden on kestettävä hydraulisen nesteen yhteensopivuusvaatimukset, painosyklit ja lämpötilan vaihtelut koko venttiilin käyttöiän ajan.
Painekompensoiduissa venttiileissä kompensointikokoonpano säätää automaattisesti aukon efektiivisen aukon koon paine-olosuhteiden perusteella. Tämä sisältää tyypillisesti kompensoijan kelan, jousen ja niihin liittyvät virtauskohdat, jotka mahdollistavat paineen kompensointifunktion.
Hydraulisen virtauksen ohjausventtiilien oikea asennus on ratkaisevan tärkeää optimaalisen suorituskyvyn ja pitkäikäisyyden kannalta. Virtaussuunta on havaittu, koska suurin osa venttiilistä on suunniteltu yksisuuntaiseen virtaukseen. Venttiili on asennettava saavutettavissa olevaan paikkaan säätämistä ja huoltoa varten, ja liitännät ja huoltot ovat riittävästi.
Järjestelmän saastuminen on virtauksen ohjausventtiilien ensisijainen vihollinen, koska hiukkaset voivat häiritä tarkkoja virtauksen ohjaamiseen tarvittavia tarkkoja välyksiä. Asianmukainen suodatus ylävirtaan virtauksen säätöventtiilistä on välttämätöntä, ja venttiilin valmistaja tyypillisesti määrittelee suodatinluokitukset.
Lämpötilan näkökohdat ovat myös tärkeitä, koska hydraulisen nesteen viskositeetti muuttuu lämpötilan myötä, mikä vaikuttaa virtausominaisuuksiin. Jotkut sovellukset saattavat vaatia lämpötilan kompensointia tai venttiilien valintaa, jotka on suunniteltu tietylle lämpötila -alueelle.
Virtauksenhallintaventtiilit löytävät sovelluksia lukuisilla toimialoilla ja järjestelmillä. Mobiilihydrauliikassa ne hallitsevat kaivinkoneiden, nosturin liikkeiden ja maatalouden toteuttamisen nopeutta. Teollisuussovelluksiin sisältyy syöttöasteiden hallinta valmistusprosesseissa, paikannusjärjestelmissä ja materiaalien käsittelylaitteissa.
Säännöllinen ylläpito varmistaa luotettavan käytön ja pidentää venttiilin käyttöikää. Tämä sisältää ulkoisten komponenttien säännöllinen tarkastus, säätömekanismien todentaminen ja järjestelmän saastumistasojen seuranta. Sisäiseen huoltoon sisältyy tyypillisesti tiivisteen vaihtaminen ja ohjauselementtien tarkistaminen kulumisen tai vaurioiden varalta.
Yleisiä vianetsintäkysymyksiä ovat virheellinen virtaushallinta, joka voi viitata saastumiseen tai kuluneisiin ohjauselementteihin ja kyvyttömyyteen saavuttaa haluttuja virtausnopeuksia, mikä voi ehdottaa sisäisiä vaurioita tai virheellisiä venttiilien koon. Näiden vikatapojen ymmärtäminen auttaa huoltohenkilöstöä diagnosoimaan ja ratkaisemaan ongelmat nopeasti.
