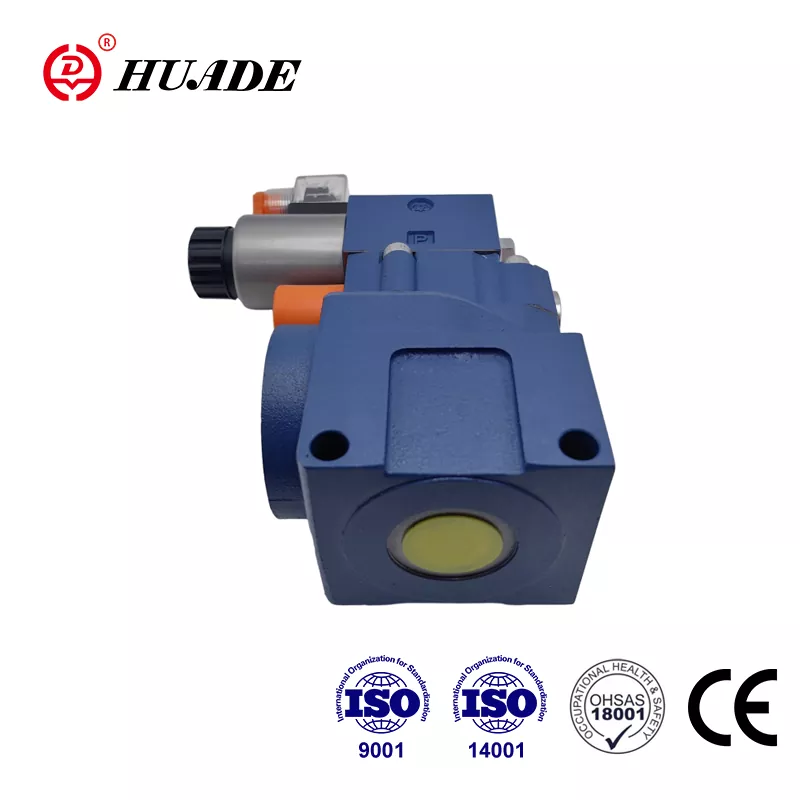

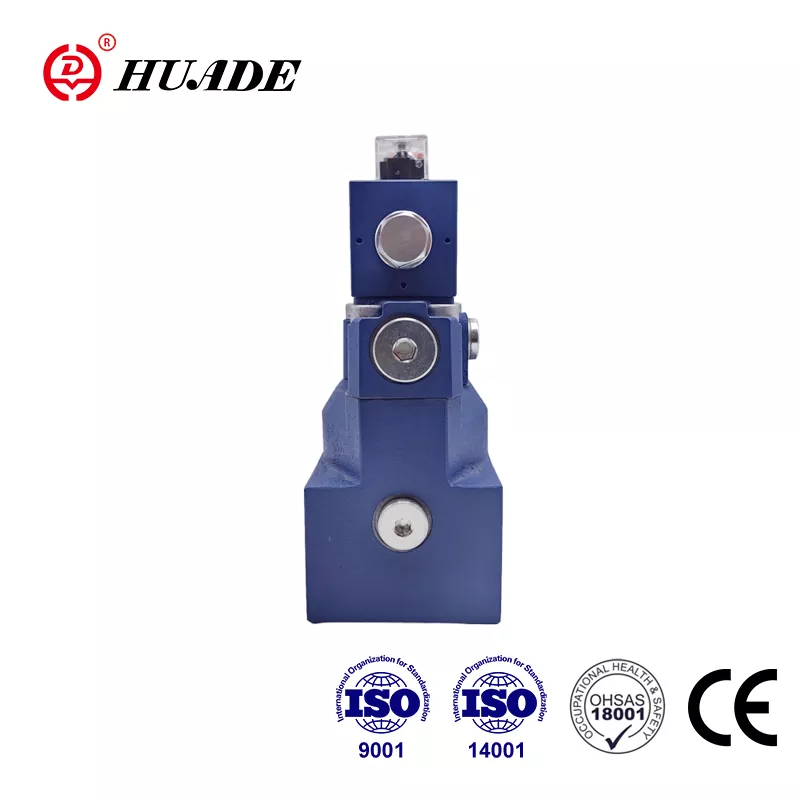

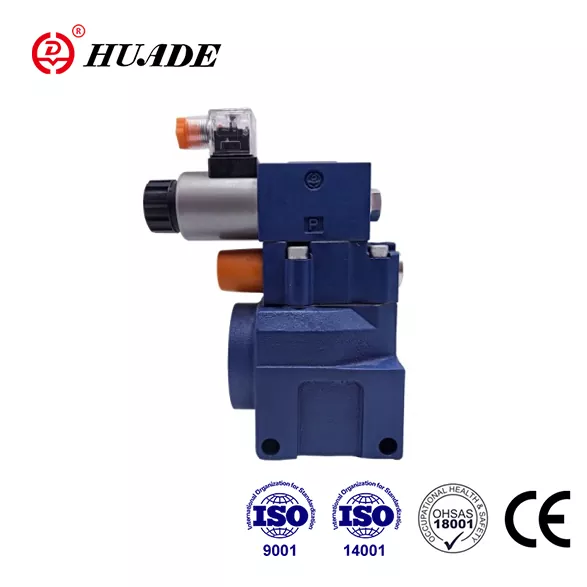

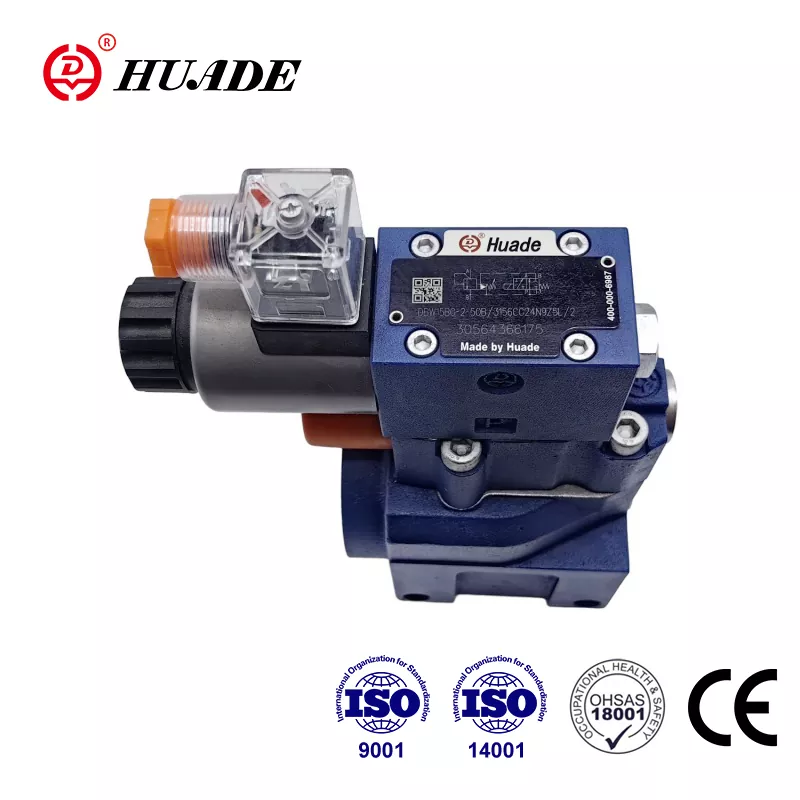

Paineenalennusventtiili DBW 10

• Tuoteominaisuudet: Pilottilla toimiva muotoilu, solenoidien purkamisominaisuus, Rexroth-yhteensopiva
• Tekniset tiedot: DBW 10 -sarja, jopa 35 MPa käyttöpaine, 250 l/min virtausnopeus
• Sovellukset: tekniikan koneet, rakennusvälineet, sotilasteollisuusjärjestelmät

Huade® -paineenalennusventtiili DBW 10 ovat kestävämpiä verrattuna muihin vastaaviin tuotteisiin. Syynä on, että Huade-hydraulinen on tehnyt kaksi pitkäaikaista yhteistyötä Rexrothin kanssa. Tyyppi DBW 10 voi korvata saman sarjan venttiilit, joita Rexroth tarjoaa. Hydrauliikkatuotteiden tarjoamiseksi tehdas esitteli 750 edistynyttä tuotantolaitetta ympäri maailmaa. Tehdas kiinnittää enemmän huomiota tuotteiden käytännöllisyyteen ja on sitoutunut tarjoamaan asiakkaille edullisia hydrauliventtiilejä. Kaikki tehtaan haarat ovat läpäisseet ISO9001, ISO14001 ja OH SAS18001. Huade® -tuotemerkillä on korkea maine Kiinassa. Luotettavan laadun ja vakaan suorituskyvyn vuoksi Huade® -painopideventtiilejä käytetään laajasti suunnittelu- ja rakennuskoneissa sekä sotilasteollisuudessa ja muissa aloilla.

Paineenalennusventtiilin tuoteparametri DBW 10

Yleinen

Asennus

valinnainen

Paino

DB10

DB15

DB20

DB25

DB30

Sub -levy
asennus

DB (kg)

2.6

-

3.5

-

4.4

DBW (kg)

3.8

-

4.7

-

5.6

DBC (kg)

1,2 (Tyyppi DBW Lisää 1,2 kg

DBC10 tai 30 (kg)

1,5 (DBWC10 tai 30ADD 1,2 kg)

Kierteinen
yhteys

Db..g. (Kg)

5.3

5.2

5.1

5.0

4.8

Dbw..g. (Kg)

6.5

6.4

6.3

6.2

6.0

Suuntaventtiilien tekniset tiedot

Katso We6 .../...

Hydraulinen tekninen tieto

Suurin käyttöpaine porteissa A.B. X (MPA)

enintään 35,0

Enimmäispaine
Port Y

DB (MPA)

enintään 31,5

DBW.6A. (Standardisolenoidit) (MPA)

AC (DC) 10.0 AC (DC) 16,0

Dbw.6b. (Suuritehoiset solenoidit) (MPA)

AC (DC) 16.0

Asetettava paine

Vähimmäismäärä (MPA)

Virtausta riippuvainen (katso ominaiskäyrät)

Enimmäismäärä (MPA)

Enintään 5,0, 10,0, 20,0, 31,5, 35,0

Enimmäisvirta

DB10

DB15

DB20

DB25

DB30

Sub -asennus (l/min)

250

-

500

-

650

Kierteiset yhteydet (l/min)

250

500

500

500

650

Paineeneste

Mineraaliöljy (NBR -tiivisteelle) tai fosfaattiesterille (FPM -tiivisteelle)

Paineenesteen lämpötila -alue (℃)

-30 -+80

Viskositeettialue (mm ²/s)

10 - 800

Saastumisaste

NAS 1638 luokka 9.


Tuoteominaisuus ja paineenalennusventtiilin levitys DBW 10

Ominaisuudet:

▶ Sub -asennus

▶ Siirtokuvio DIN 24 340, Muoto E, ISO 6264 ja Cetop - RP 121H

▶ Putkiyhteys

▶ Aseta yhteys

▶ Kolme säätöelementtiä:

. Pyörivä

. Hex. Pääruuvi suojakorkilla

. Lukittava pyörivä nuppi asteikolla

▶ Solenoidilla toimiva purku sisäänrakennetun suuntaisen kelan venttiilin kautta


Sovellus:

Paineenalennusventtiilejä DBW 10 käytetään rajoitukseen ja kontrollipaineen purkamiseen.

Paineenalennusventtiilin DBW 10 funktio, osa ja symbolit

Yleinen

DBW -paineventtiilit ovat ohjaajakäyttöisiä paineenalennusventtiilejä.

Paineenalennusventtiilit (DB) koostuvat pääasiassa pääventtiilistä (1) pääkelokokoonpanolla (3) ja ohjausventtiilillä (2) paineen säätöelementillä.

Paineenalennusventtiilin tyyppi DB

Port A: n paine toimii pääkeloon (3). Samanaikaisesti paine kohdistetaan ohjauslinjojen (6) ja (7) kautta, jotka on varustettu aukkoilla (4) ja (5), pääkelan (3) jousikuormitetulla puolella (3) ja palloilla (8) pilottivalvontaventtiilissä (2). Jos sataman A paine ylittää jousille asetetun venttiilin (9), pallo (8) aukeaa jousta (9) vasten.

Tämän signaali tulee sisäisesti ohjauslinjojen (10) ja (6) kautta Port A: sta A. PAINEEN Neste pääpuun jousikuormitetulla puolella (3) virtaa nyt ohjauslinjan (7) kautta aukon reikään (11) ja palloon (8) jousikammioon (12). Tyypissä db ... 50b/... se virtaa sisäisesti ohjauslinjan (13) kautta säiliöön tai tyypissä db..50/.. y..lesterny kautta ohjauslinjan (14) kautta. Aukkojen (4) ja (5) johtuen painepisarasta tapahtuu pääkelolla (3), yhteys portista A porttiin B on auki. Nyt paineeneste virtaa portista A porttiin B säilyttäen asetetun käyttöpaineen.

Paineenalennusventtiili voidaan purkaa tai kytkeä toiseen paineeseen (toinen painevaihe) portin "x" kautta (15).

Paineenalennusventtiilin tyyppi DBW

Tämän venttiilin funktio on periaatteessa sama kuin venttiilityyppi DB

Purkistus pääkelolla (3) kuitenkin saavutetaan käyttämällä sisäänrakennettua suuntaventtiiliä (16).


DBW: n rakenne ... 50b


DBW: n symboli ... 50b


Huomautus

1.Hueste on suodatettava. Pienin suodattimen hienous on 20 ㎛.

2.Täiliön on oltava tiivistymässä ja ilmansuodatin on asennettava ilman sisäänkäynnille.

3.tuotteet ilman alilevyä poistuessaan tehtaalle, tarvittaessa, tilaa erityisesti.

4.Venven kiinnitysruuvit on oltava korkea intensiteetti (luokka 10.9). Valitse ja käytä niitä näytekirjassa luetetun parametrin mukaan.

5. Venttiiliin kytketyn pinnan karheus vaaditaan pinnan karheutta 0,8.

6. pariutumiskappaleen pintapinta on 0,01/100 mm.
