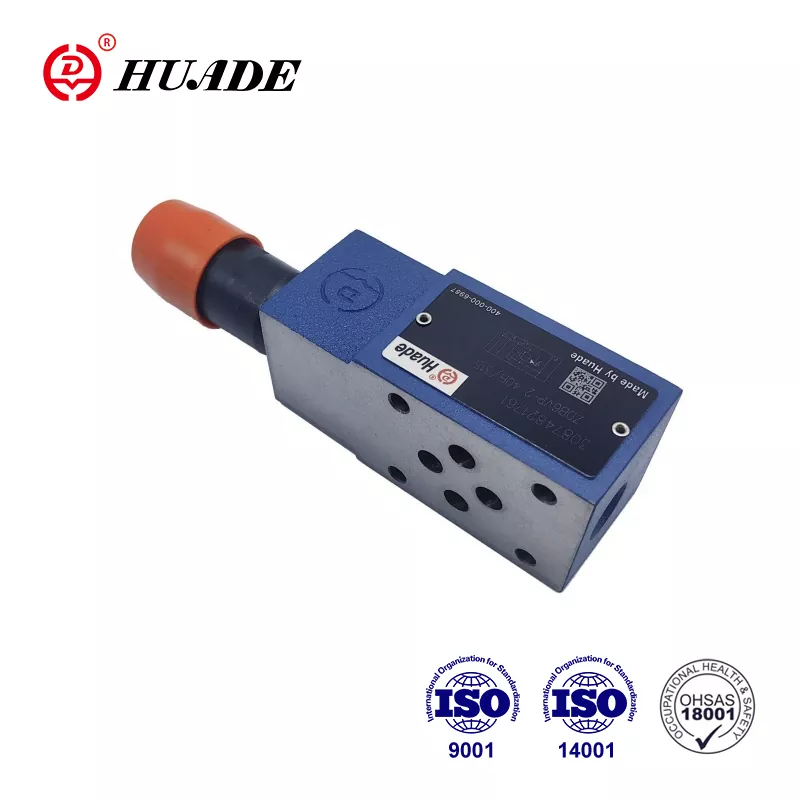

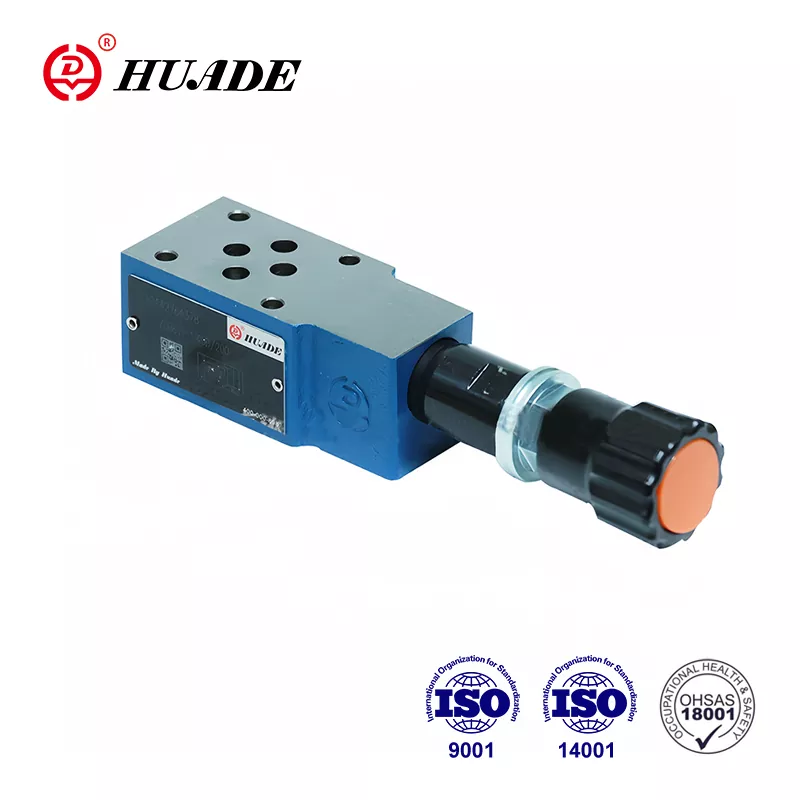

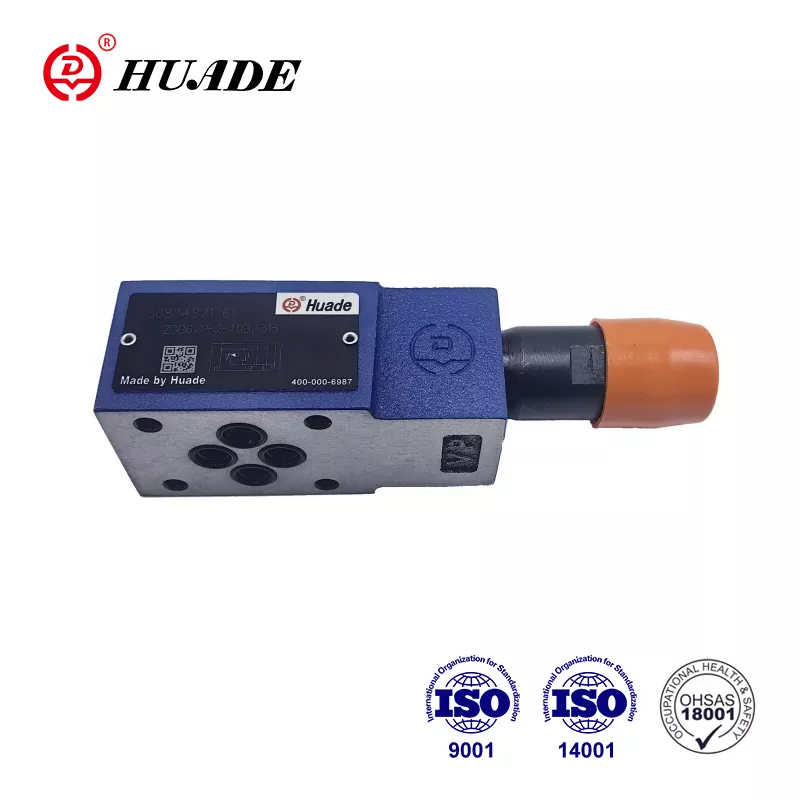

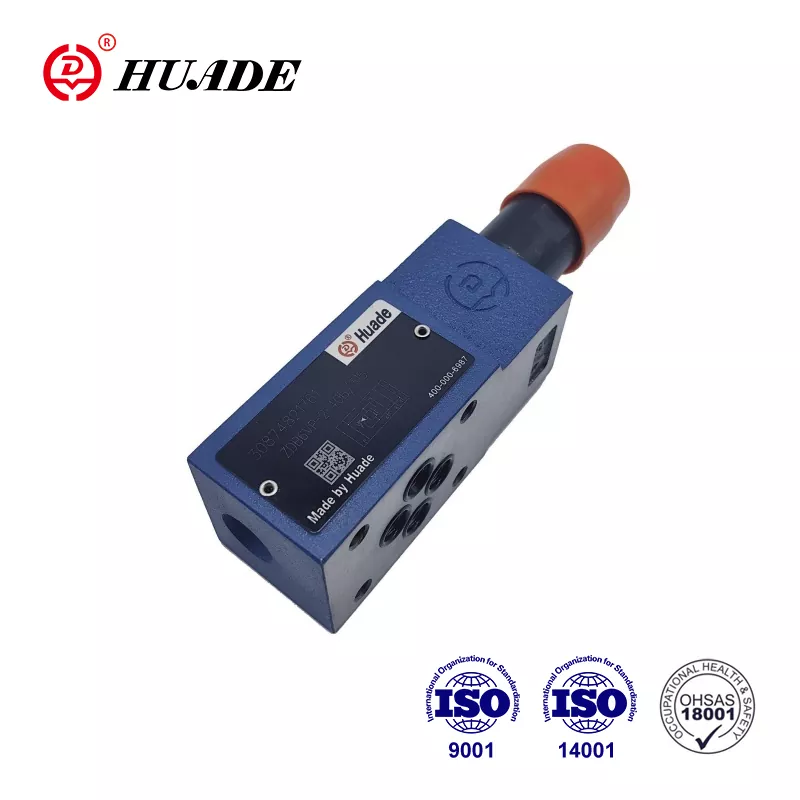

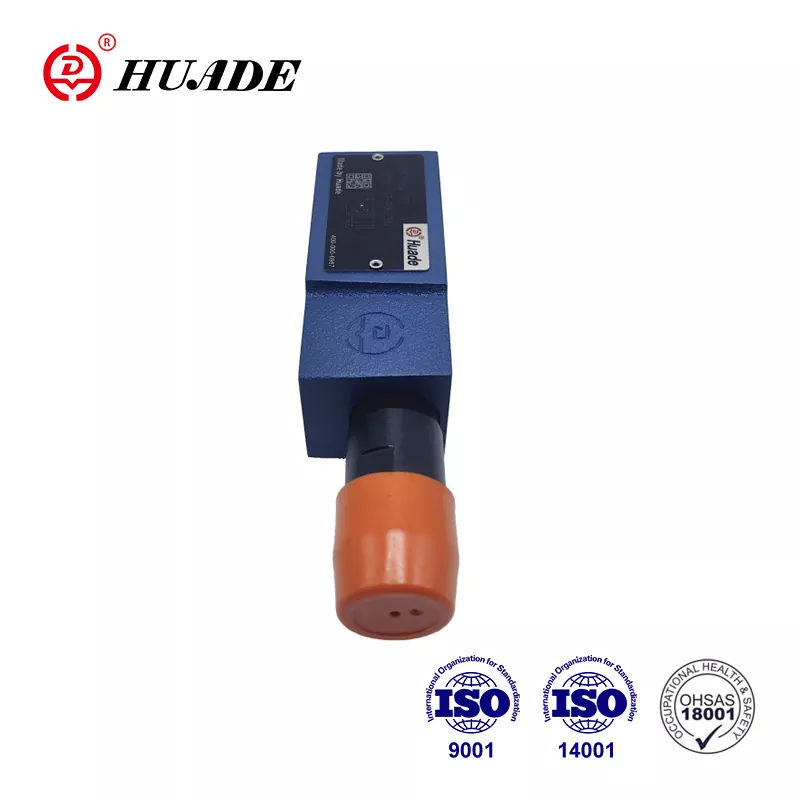

Paineenalennusventtiili ZDB 6

Paineenalennusventtiili ZDB 6 voi korvata Rexroth®: n tarjoamat tuotteet. Tosiasia on, että Huade-hydraulilla on ollut kaksi pitkäaikaisia yhteistyötä Rexrothin kanssa. Tämä yhteistyö antaa HUADE® -paineventtiileille saavuttaa saman tason kuin Rexroth -tuotteet suorituskyvyn, laadun ja yhteensopivuuden suhteen. Tehdas on läpäissyt ISO9001, ISO14001 ja OH SAS18001. Tehtaan tehtaalla on suuri tuotantoasteikko, joka voi tehokkaasti hallita kustannuksia ja tarjota asiakkaille kustannustehokkaita ja käytännöllisiä hydraulisia painekonttiilejä. Luotettavan ja vakaan suorituskyvynsä vuoksi Huade® -hydraulisia tuotteita käytetään laajasti armeijan ja meriteollisuudessa.

Paineenalennusventtiilin ZDB 6 tuoteparametri

Tuoteominaisuus ja paineenalennusventtiilin ZDB 6: n levitys

Ominaisuudet:

▶ voileipälevyventtiili

▶ 4 Paine vaihtelee

▶ 5 Piirivaihtoehtoa

▶ Yhdellä tai kahdella paineenalennuspatruunalla

▶ 4 Säätöelementtiä.

· Kiertokuva

· Hiha kuusikulmiolla ja suojakorkilla

· Lukittava pyörivä nuppi asteikolla

· Lukittava pyörivä nuppi

Sovellus:

Paineenalennusventtiili ZDB 6: ta käytetään paineen rajoittamiseen hydraulisessa järjestelmässä.

Paineenalennusventtiilin ZDB 6 toiminnot, osa ja symbolit

Paineenalennusventtiilityypit ZDB ja Z2DB ovat ohjattuja ja ne ovat voileipälevyn suunnittelua.

Ne koostuvat pohjimmiltaan kotelosta (7) yhdessä yhden tai kahden paineenalennusventtiilin patruunan kanssa.

Järjestelmäpaine asetetaan säätöelementin (4) avulla.

Lepolla venttiili on suljettu. Paine satamassa A toimii kelaan (1). Samanaikaisesti paine kulkee aukon (2) läpi kelan (1) jousikuormitettuun puoleen ja aukon (3) kautta Pilot -poppettiin (6). Jos sataman A paine nousee jousille asetetun arvon (5) yläpuolelle, ohjaaja Poppet (6) aukeaa. Neste voi nyt virtata puolan (1) jousikuormitetusta puolelta (1), aukon (3) ja kanavan (8) Port T: hen. Tuloksena oleva painehäviö siirtää sitten kelaa (1), mikä aiheuttaa tämän avaavan yhteyden T: hen, kun taas keväällä asetettu paine (5) ylläpidetään.

Kahden jousikammion pilottiöljy palaa ulkoisesti säiliöön Port T: n kautta.

Paineenalennusventtiilin ZDB 6 rakenne ja symbolit

Huomautus

1.Hueste on suodatettava. Pienin suodattimen hienous on 20 ㎛.

2.Täiliön on oltava tiivistymässä ja ilmansuodatin on asennettava ilman sisäänkäynnille.

3.tuotteet ilman alilevyä poistuessaan tehtaalle, tarvittaessa, tilaa erityisesti.

4.Venven kiinnitysruuvit on oltava korkea intensiteetti (luokka 10.9). Valitse ja käytä niitä näytekirjassa luetetun parametrin mukaan.

5. Venttiiliin kytketyn pinnan karheus vaaditaan pinnan karheutta 0,8.

6. pariutumiskappaleen pintapinta on 0,01/100 mm.
