Paineenalennusventtiili DB 10
  • Paineenalennusventtiili DB 10Paineenalennusventtiili DB 10
  • Paineenalennusventtiili DB 10Paineenalennusventtiili DB 10

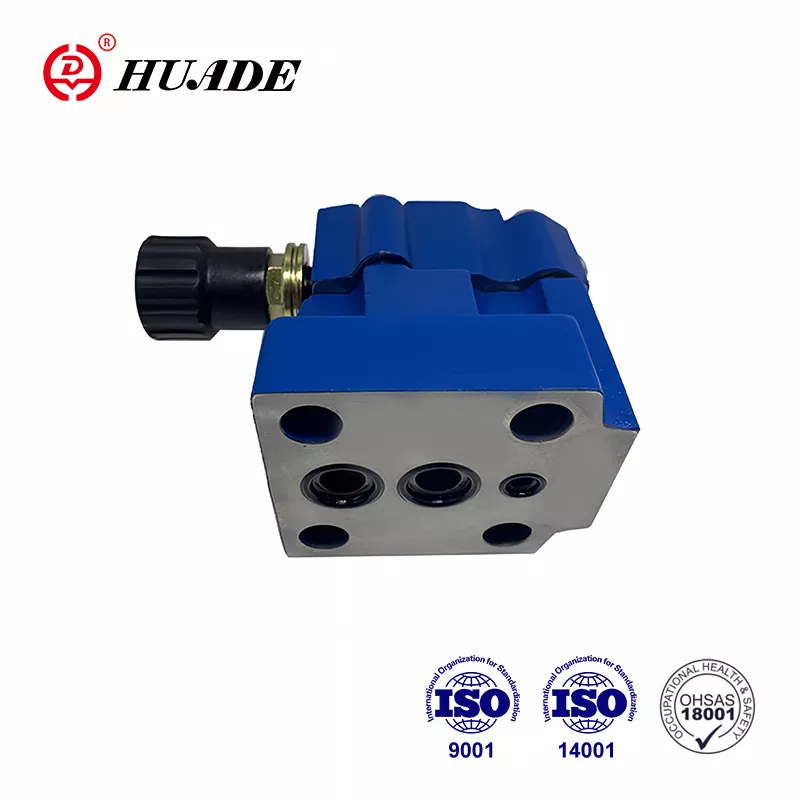

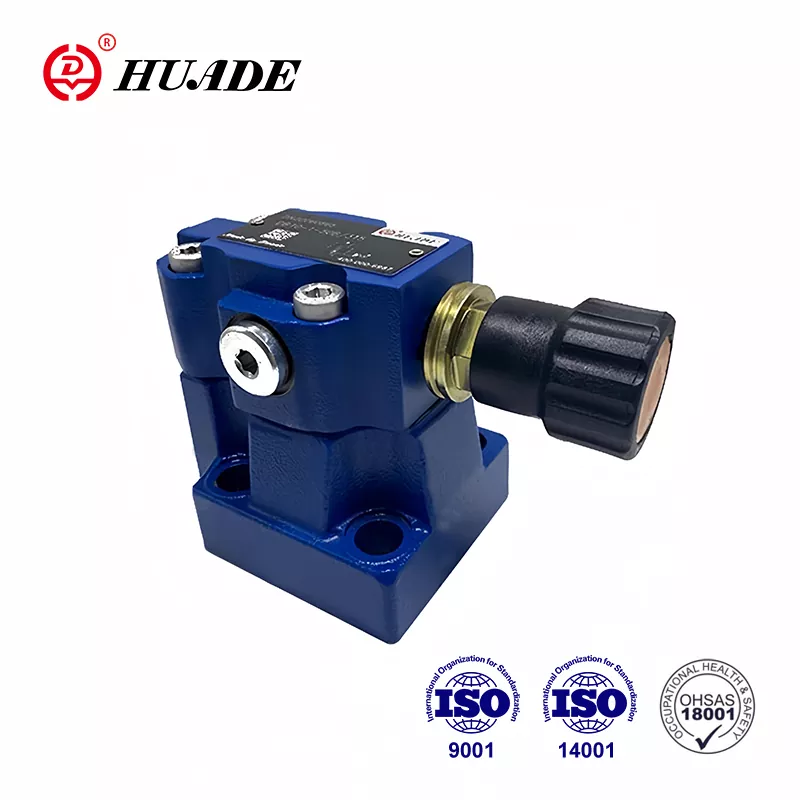

Paineenalennusventtiili DB 10

• Tuoteominaisuudet: Pilottilla toimiva suunnittelu, Rexroth-yhteensopiva, useita säätövaihtoehtoja, solenoidien purkaminen
• Tekniset tiedot: DB10 -sarja, jopa 35MPA: n käyttöpaine, 250 litraa/min max -virtaus
• Sovellukset: paineen rajoitus ja hallinta hydraulisissa järjestelmissä

Vuonna 1979 perustettu Huade -hydraulinen on tullut johtava Kiinan hydrauliteollisuudessa ottamalla käyttöön Rexrothin edistyneen tekniikan. Huade® -paineenalennusventtiilit db 10 vastaavat Rexroth's DB10 -sarjaa. Tehdas hyödyntää rationaalisesti kotimaisia resursseja tarjotakseen asiakkaille edullisia hydrauliventtiilejä. Samanaikaisesti se on tuonut käyttöön yli 750 edistynyttä konetta ympäri maailmaa hydraulisten venttiilien laadun varmistamiseksi. Huade -hydraulinen ja sen sidosyhtiö ovat läpäisseet ISO9001, ISO14001 ja OH SAS18001. Hude® -paineventtiilejä myydään villisti Kiinassa ja ulkomailla luotettavan laadun ja vakaan suorituskyvyn vuoksi. Huade-hydrauliikka tekee yhteistyötä monien tunnettujen kotimaisten yritysten kanssa tarjotakseen heille hydraulisia ratkaisuja.

Paineenalennusventtiilin tuoteparametri DB 10

Yleinen

Asennus

valinnainen

Paino

DB10

DB15

DB20

DB25

DB30

Sub -levy
asennus

DB (kg)

2.6

-

3.5

-

4.4

DBW (kg)

3.8

-

4.7

-

5.6

DBC (kg)

1,2 (Tyyppi DBW Lisää 1,2 kg

DBC10 tai 30 (kg)

1,5 (DBWC10 tai 30ADD 1,2 kg)

Kierteinen
yhteys

Db..g. (Kg)

5.3

5.2

5.1

5.0

4.8

Dbw..g. (Kg)

6.5

6.4

6.3

6.2

6.0

Suuntaventtiilien tekniset tiedot

Katso We6 .../...

Hydraulinen tekninen tieto

Suurin käyttöpaine porteissa A.B. X (MPA)

enintään 35,0

Enimmäispaine
Port Y

DB (MPA)

enintään 31,5

DBW.6A. (Standardisolenoidit) (MPA)

AC (DC) 10.0 AC (DC) 16,0

Dbw.6b. (Suuritehoiset solenoidit) (MPA)

AC (DC) 16.0

Asetettava paine

Vähimmäismäärä (MPA)

Virtausta riippuvainen (katso ominaiskäyrät)

Enimmäismäärä (MPA)

Enintään 5,0, 10,0, 20,0, 31,5, 35,0

Enimmäisvirta

DB10

DB15

DB20

DB25

DB30

Sub -asennus (l/min)

250

-

500

-

650

Kierteiset yhteydet (l/min)

250

500

500

500

650

Paineeneste

Mineraaliöljy (NBR -tiivisteelle) tai fosfaattiesterille (FPM -tiivisteelle)

Paineenesteen lämpötila -alue (℃)

-30 -+80

Viskositeettialue (mm ²/s)

10 - 800

Saastumisaste

NAS 1638 luokka 9.

Tuoteominaisuus ja paineenalennusventtiilin levitys DB 10

Ominaisuudet:

▶ Sub -asennus

▶ Siirtokuvio DIN 24 340, Muoto E, ISO 6264 ja Cetop - RP 121H

▶ Putkiyhteys

▶ Aseta yhteys

▶ Kolme säätöelementtiä:

. Pyörivä

. Hex. Pääruuvi suojakorkilla

. Lukittava pyörivä nuppi asteikolla

▶ Solenoidilla toimiva purku sisäänrakennetun suuntaisen kelan venttiilin kautta


Sovellus:

Paineenalennusventtiilejä DB 10 käytetään säätöpaineen rajoitukseen (DB) tai rajoitukseen.

Paineenalennusventtiilin db 10 funktio, osa ja symbolit

Yleinen

Tyypit DB -paineventtiilit ovat ohjaajakäyttöisiä paineenalennusventtiilejä.

Paineenalennusventtiilit (DB) koostuvat pääasiassa pääventtiilistä (1) pääkelokokoonpanolla (3) ja ohjausventtiilillä (2) paineen säätöelementillä.

Paineenalennusventtiilin tyyppi DB

Port A: n paine toimii pääkeloon (3). Samanaikaisesti paine kohdistetaan ohjauslinjojen (6) ja (7) kautta, jotka on varustettu aukkoilla (4) ja (5), pääkelan (3) jousikuormitetulla puolella (3) ja palloilla (8) pilottivalvontaventtiilissä (2). Jos sataman A paine ylittää jousille asetetun venttiilin (9), pallo (8) aukeaa jousta (9) vasten.

Tämän signaali tulee sisäisesti ohjauslinjojen (10) ja (6) kautta Port A: sta A. PAINEEN Neste pääpuun jousikuormitetulla puolella (3) virtaa nyt ohjauslinjan (7) kautta aukon reikään (11) ja palloon (8) jousikammioon (12). Tyypissä db ... 50b/... se virtaa sisäisesti ohjauslinjan (13) kautta säiliöön tai tyypissä db..50/.. y..lesterny kautta ohjauslinjan (14) kautta. Aukkojen (4) ja (5) johtuen painepisarasta tapahtuu pääkelolla (3), yhteys portista A porttiin B on auki. Nyt paineeneste virtaa portista A porttiin B säilyttäen asetetun käyttöpaineen.

Paineenalennusventtiili voidaan purkaa tai kytkeä toiseen paineeseen (toinen painevaihe) portin "x" kautta (15).


DB: n rakenne ... 50b


DB: n symboli ... 50b


Huomautus

1.Hueste on suodatettava. Pienin suodattimen hienous on 20 ㎛.

2.Täiliön on oltava tiivistymässä ja ilmansuodatin on asennettava ilman sisäänkäynnille.

3.tuotteet ilman alilevyä poistuessaan tehtaalle, tarvittaessa, tilaa erityisesti.

4.Venven kiinnitysruuvit on oltava korkea intensiteetti (luokka 10.9). Valitse ja käytä niitä näytekirjassa luetetun parametrin mukaan.

5. Venttiiliin kytketyn pinnan karheus vaaditaan pinnan karheutta 0,8.

6. pariutumiskappaleen pintapinta on 0,01/100 mm.
