Tämä kattava opas selittää hydraulisen suhteellisen ohjaustekniikan yksinkertaisesti, kattaen kaiken perustyöperiaatteista edistyneisiin servoohjaussovelluksiin.

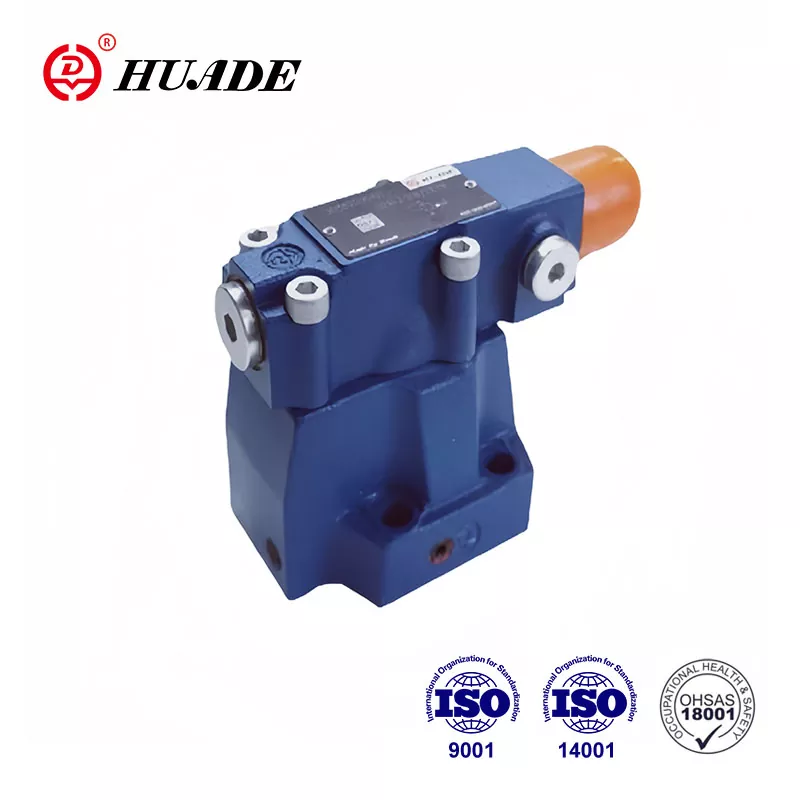

Mikä on hydraulinen suhteellinen venttiili?
Hydraulinen suhteellisen venttiili on sähköhydraulinen laite, joka muuntaa sähköisän tulosignaalit suhteellisiksi hydrauliset ulostulot. Toisin kuin yksinkertaiset päällä/pois -solenoidiventtiilit, suhteelliset venttiilit tarjoavat jatkuvan, muuttuvan nesteen virtauksen, paineen ja suunnan hallinnan.
Tärkeimmät ominaisuudet:
- Muuntaa analogiset sähköiset signaalit (0-10 V, 4-20 mA) tarkkaan hydrauliseksi ohjaukseksi
- Tarjoaa äärettömän paikannuksen täysin avoimien ja suljettujen tilojen välillä
- Mahdollistaa sileät, asteittaiset koneen liikkeet
- Integroituu saumattomasti PLC -ohjausjärjestelmiin ja automaatioverkoihin
Ajattele sitä himmentimen kytkimenä hydrauliseen tehon - antamalla sinulle tarkan hallinnan vain "täyden voiman" tai "pois päältä".
Kuinka hydrauliset suhteelliset venttiilit toimivat: ohjausprosessi
Perusperiaate
Venttiilinohjain lähettää analogisen sähköisen signaalin (tyypillisesti 0-10 V DC tai 4-20mA virransilmukka) suhteelliseen solenoiditoimilaitteeseen.
Suhteellinen solenoidi muuntaa sähkövirran magneettiseksi voimiksi. Suurempi virta = voimakkaampi magneettikenttä = suurempi toimilaitteen voima.
Magneettinen voima siirtää venttiilin kelan jousiresistenssiä vastaan. Kuolen sijainti vastaa suoraan tulosignaalin voimakkuutta.
Kuolenliike vaihtelee hydraulisen aukon aukon, virtausnopeuden, paineen tai suuntavirtausreittien säätelyn.
LVDT-sijaintianturit tai paineenmuutokset tarjoavat reaaliaikaisen palautteen venttiilin vahvistimelle tarkkaan servoohjaukseen.
Edistynyt ohjaustekniikka
Pulssin leveyden modulaatio (PWM):Vähentää virrankulutusta ja lämmöntuotantoa säilyttäen samalla tarkan voimanhallinnan.
Dither -taajuus:Pienet värähtelyt (tyypillisesti 100-300 Hz) voittavat staattisen kitkan ja parantavat venttiilien resoluutiota ± 0,1%: iin täysimittaisesta.
Signaalin ramppia:Asteittaiset syöttömuutokset estävät hydraulisen sokin ja varmistavat sujuvan toimilaitteen kiihtyvyyden/hidastumisen.
Tekniset eritelmät ja suoritusparametrit
Kriittiset suorituskykymittarit
| Parametri | Tyypillinen alue | Korkean suorituskyvyn |
|---|---|---|
| Virtauskapasiteetti | 10-500 l/min | Jopa 2000 l/min |
| Käyttöpaine | 210-350 baari | Enintään 700 baaria |
| Reaktioaika | 50-200 ms | 15-50 ms |
| Lineaarisuus | ± 3-5% | ± 1% |
| Hystereesi | 2-5% | <1% |
| Ratkaisu | 0,5-1% | 0,1% |
| Taajuusvaste | 10-50 Hz | 100+ Hz |
Signaalin yhteensopivuus
Jännitteenohjaus:± 10 V, 0-10 V DC
Nykyinen ohjaus:4-20MA, 0-20MA
Digitaaliset protokollat:Canopen, eetterikat, io-link, profinet
Palautetyypit:LVDT, potentiometri, paineenmuuttaja
Tyypit suhteelliset ohjausventtiilit
1. Suhteelliset virtauksen säätöventtiilit
Toiminto:Säätele tilavuusvirtausnopeutta nopeudenhallinnassa
Sovellukset:CNC -työstötyökalut, robottitoimilaitteet, kuljetinjärjestelmät
Virtausalue:5-500 l/min ± 2% tarkkuudella
2. Suhteellinen paineen lievitys/vähentävät venttiilit
Toiminto:Pidä vakiopaine tai rajoita järjestelmän maksimaalinen paine
Sovellukset:Injektiomuovaus, materiaalitestaus, kiinnitysjärjestelmät
Paine -alue:5-350 bar ± 1%: n sääntelyn tarkkuus
3. Suhteelliset suuntaohjausventtiilit
Toiminto:Ohjausvirtaussuunta ja nopeus samanaikaisesti
Kokoonpanot:4/3-suunta, 4/2-suunta suhteellisella virtauksen ohjauksella
Sovellukset:Mobiili hydrauliikka, teollisuusautomaatio, servo -paikannus
4. Kaksivaiheinen servo-arvoiset venttiilit
Toiminto:Korkean virtauksen sovellukset servotason tarkkuudella
Pilottivaihe:Pieni servoventtiilin ohjaus päälavan kela
Sovellukset:Teräsvalssausmyllyt, suuret puristimet, meren ohjausjärjestelmät
Suhteellinen vs. servo vs. vakioventtiilit: tekninen vertailu
| Eritelmä | Vakioventtiili | Suhteellinen venttiili | Servoventtiili |
|---|---|---|---|
| Valvontaresoluutio | Vain päällä/pois päältä | 0,1-1% | 0,01-0,1% |
| Taajuusvaste | N/a | 10-50 Hz | 100-500 Hz |
| Paineen pudotus | 5-20 baari | 5-15 baari | 3-10 bar |
| Saastumistoleranssi | ISO 20/18/15 | ISO 19/16/13 | ISO 16/14/11 |
| Kustannustekijä | 1x | 3-5x | 8-15x |
| Huoltoväli | 2000 tuntia | 3000-5000 tuntia | 1000–2000 tuntia |
Edistyneet sovellukset ja teollisuuden käyttötapaukset
Valmistusautomaatio
- Injektiomuovaus:Paineen hallinta ± 0,5%: n sisällä johdonmukaisesta osan laadusta
- Metallin muodostaminen:Voimanohjaus jopa 5000 tonnia suhteessa paineen säätelyyn
- Kokoonpanolinjat:Nopeuden sovittaminen useiden toimilaitteiden välillä ± 1%
Mobiililaitteet
- Kaivinkoneen hallinta:Joystick-venttiilin vasteaika <100 ms operaattorin mukavuudelle
- Nosturin toiminnot:Kuorman tunnistuspaineen hallinta energiatehokkuuden suhteen
- Maatalouden koneet:Muuttuvan siirtymäpumpun ohjaus PTO -sovelluksille
Ilmailu- ja puolustus
- Lentosimulaattorit:Liikejärjestelmän ohjaus ± 0,1 mm: n paikannustarkkuudella
- Ilma -alusjärjestelmät:Laskeutumisväline ja lentojen hallintapinnan käyttö
- Testilaitteet:Väsymystestaus tarkalla voimalla ja taajuuden hallinnalla
Ohjausjärjestelmän integrointi ja verkottuminen
PLC -integraatio
Useimmat suhteelliset venttiilien rajapinta ohjelmoitavilla logiikkaohjaimilla läpi:
- Analogi I/O:4-20mA Virransilmukoita tai ± 10 V: n jännitesignaaleja
- Venttiilin vahvistimet:Muunna PLC -lähdöt oikeat venttiilin käyttösignaalit
- Ajoneuvon elektroniikka (OBE):Integroitu ohjauselektroniikka yksinkertaistaa johdotusta
Teollisuusviestintäprotokollat
- Ethercat:Reaaliaikainen Ethernet nopeaan servo-sovelluksiin
- Canopen:Hajautettu hallinta mobiili- ja teollisuuslaitteissa
- IO-LINK:Smart-anturin integroinnin pisteestä pisteeseen-viestinnän
- Profinet/profibus:Siemens Automation Ecosystem -yhteensopivuus
Suljetun silmukan ohjausalgoritmit
- PID -hallinta:Suhteellisen integraalinen johdannainen palautteen hallinta
- Syöttö eteenpäin:Ennakoiva hallinta parannetun dynaamisen vasteen kannalta
- Mukautuva hallinta:Itsevirtausparametrit vaihteleville kuormitusolosuhteille
Vianetsintä ja diagnostiset toimenpiteet
Yleiset vikatilat ja ratkaisut
Spoolin tarttuminen (80% vikoista)
Aiheuttaa:Saastunut hydraulinen neste tai lakka
Ratkaisu:Huuhtelijärjestelmä, vaihda suodattimet, ylläpitä ISO 19/16/13 PUHDISTUS
Ennaltaehkäisy:500 tunnin suodattimen vaihto, nesteanalyysi
Signaalin siirtyminen/lineaarisuushäviö
Aiheuttaa:Lämpötilavaikutukset, komponenttien ikääntyminen, sähköhäiriöt
Ratkaisu:Uudelleenkalibrointi, EMI -suojaus, lämpötilan kompensointi
Testimenettely:5-pisteinen lineaarisuus Tarkista kalibroidut instrumentit
Hidas vastausaika
Aiheuttaa:Sisäinen vuoto, riittämätön syöttöpaine, sähkökysymykset
Ratkaisu:Tiivisteen vaihto, paineen optimointi, vahvistimen viritys
Mittaus:Vaihevaste testi oskilloskoopin seurannalla
Ennustavat ylläpitostrategiat
- Tärinäanalyysi:Havaita venttiilikomponenttien mekaaninen kuluminen
- Öljyanalyysi:Seuraa saastumistasoja ja lisäaineita
- Lämpökuvaus:Tunnista sähköyhteysongelmat
- Suorituskyky Trend:Seuraa vasteaikaa ja tarkkuuden heikkenemistä
Valintakriteerit ja mitoitusohjeet
Virtausvaatimukset
Laske vaadittu virtaus:
- Q = virtausnopeus (l/min)
- A = toimilaitteen alue (cm²)
- V = haluttu nopeus (m/min)
- η = järjestelmän tehokkuus (0,85-0,95)
Kokoventtiili 120-150%: lle lasketusta virtauksesta optimaalisen ohjaamiseksi.
Painelokitus
- Järjestelmäpaine:Venttiilin luokitus ≥ 1,5 × järjestelmän maksimaalinen paine
- Paineen pudotus:Ylläpitä 10-15 baria venttiilin yli hyvän hallinnan varalta
- Takapaine:Harkitse palautuslinjarajoituksia kokoa
Ympäristönäkökohdat
- Lämpötila -alue:Standardi (-20 ° C- +80 ° C), korkean lämpötilan vaihtoehdot
- Tärinävastus:IEC 60068-2-6 mobiilisovellusten noudattaminen
- IP -suojaus:IP65/IP67 -luokitukset ankarille ympäristöille
- Räjähdyssuojaus:ATEX/IECEX -sertifiointi vaarallisille alueille
Tulevat trendit suhteellisessa venttiilitekniikassa
Teollisuus 4.0 Integraatio
- IoT -yhteys:Langaton valvonta ja pilvipohjainen analytiikka
- Koneoppiminen:Ennustavat algoritmit optimaalisen suorituskyvyn saavuttamiseksi
- Digitaalinen kaksoset:Virtuaaliventtiilimallit järjestelmän simulaatioon
- Blockchain:Suojattu huoltotiedot ja osien todennus
Edistyneet materiaalit ja suunnittelu
- Lisäainevalmistus:Kompleksiset sisäiset geometriat parannettujen virtausominaisuuksien parantamiseksi
- Älykkäät materiaalit:Muotomuistin seokset mukautuvaan ohjaukseen
- Nanoteknologia:Edistyneet pinnoitteet parantamaan kulumiskestävyyttä
- Bio-inspiroima suunnittelu:Nesteen dynamiikan optimointi luonnosta
Kestävän kehityksen painopiste
- Energian talteenotto:Regeneratiiviset piirit, joilla on suhteellinen kontrolli
- Biologisesti hajoavat nesteet:Yhteensopivuus ympäristöystävällisen hydrauliikan kanssa
- Elinkaaren arviointi:Kehitettävyyden ja vähentyneiden ympäristövaikutusten suunnittelu
- Tehokkuuden optimointi:AI-ohjattu hallinta energian vähimmäiskulutukselle
Kustannus-hyötyanalyysi ja sijoitetun pääoman tuottoprosentti
Alkuinvestointi vs. liikevaihto
Tyypillinen takaisinmaksulaskelma:
Suhteellisen venttiilin palkkio: 2 000–5 000 dollaria
Energiansäästö: 15-30% hydraulisesta virrankulutuksesta
Alennettu ylläpito: 25% vähemmän palvelupuheluita
Parannettu tuottavuus: 10-15% syklin vähentäminen
Keskimääräinen sijoitetun pääoman tuotto: 12–24 kuukautta korkean käytön sovelluksissa
Omistustekijöiden kokonaiskustannukset
- Energiankulutus:Muuttuja vs. kiinteät virtausjärjestelmät
- Ylläpitokustannukset:Aikataulut vs. reaktiiviset ylläpidon strategiat
- Käynnistyksen vähentäminen:Ennustavat ylläpitoominaisuudet
- Tuotteen laatu:Parannettu johdonmukaisuus vähentää romunopeuksia
Johtopäätös
Hydrauliset suhteelliset venttiilit edustavat kriittistä tekniikkaa, joka yhdistää perinteisen hydraulisen tehon nykyaikaisten elektronisten ohjausjärjestelmien kanssa. Niiden kyky tarjota tarkka, jatkuva hallinta tekee niistä välttämättömiä sovelluksille, jotka vaativat tarkkuutta, tehokkuutta ja sujuvaa toimintaa.
Tärkeimmät toteutuksen otokset:
- Sovittaa venttiilin tekniset tiedot sovellusvaatimuksiin huolellisesti
- Sijoita oikeaan järjestelmän suunnitteluun ja sujuvaan puhtauteen
- Suunnittele integraatio olemassa oleviin valvontaarkkitehtuureihin
- Harkitse pitkän aikavälin ylläpito- ja tukivaatimuksia
Kun valmistus siirtyy kohti suurempaa automaatiota ja tarkkuutta, suhteellinen venttiilitekniikka kehittyy edelleen älykkäämmällä diagnostiikassa, paremmalla liitettävyydellä ja parannetuilla suorituskykyominaisuuksilla.
Olipa olemassa olemassa olevia laitteita tai uusien järjestelmien suunnittelua, suhteellisen venttiilitekniikan ymmärtäminen auttaa optimoimaan hydraulisen järjestelmän suorituskyvyn valmistautuessaan tulevaa teollisuuden 4.0 -integraatiovaatimuksia.
Oletko valmis toteuttamaan suhteellista venttiilitekniikkaa hydraulijärjestelmissäsi? Harkitse neuvottelua kokeneiden automaatioinsinöörien kanssa optimaalisen valinnan ja integroinnin varmistamiseksi erityisiin sovelluksiisi.
