Jos työskentelet hydraulijärjestelmien parissa, olet luultavasti kuullut Rexroth 4WE 6 J -suuntaventtiilistä. Tämä venttiili on yksi teollisuushydrauliikan luotettavimmista komponenteista, ja sen toiminnan ymmärtäminen voi auttaa sinua tekemään parempia päätöksiä laitteellesi.
4WE 6 J:n on valmistanut Bosch Rexroth, laadukkaista hydrauliosista tunnettu yritys. Tämä venttiili ohjaa nesteen virtauksen suuntaa hydraulijärjestelmissä. Ajattele sitä kuin hydrauliöljyn liikenteenohjaajaa, joka ohjaa sen minne sen täytyy mennä, jotta koneet toimivat kunnolla.
Mikä tekee 4WE 6 J:stä erityisen?
Rexrothin suuntasäätöventtiili 4WE 6 J erottuu joukosta muotoilullaan. Se on solenoidikäyttöinen venttiili, mikä tarkoittaa, että se käyttää sähkömagneetteja asennon vaihtamiseen. Kun lähetät sähköisen signaalin venttiiliin, se siirtää sisäosia, jotka muuttavat öljyn virtauspaikkaa.
Tämän venttiilin konfiguraatio on 4/3. "4" tarkoittaa, että siinä on neljä porttia, joihin hydrauliletkut yhdistetään. "3" tarkoittaa, että sillä on kolme paikkaa, joihin se voi siirtyä. Keskiasennossa kaikki portit ovat kiinni. Tämä on tärkeää turvallisuuden kannalta, koska kun venttiilille ei kerrota mitä tehdä, se estää kaiken virtauksen ja pitää kaiken lukittuna.
Venttiili palaa automaattisesti tähän keskiasentoon jousien avulla. Kun sammutat sähköisen signaalin, jouset työntävät sisäisen kelan takaisin keskelle. Tämä jousikeskeinen rakenne on luotettava ja sitä on testattu tuhansissa koneissa useiden vuosien ajan.
Kuinka J-kela toimii
Nimessä oleva kirjain "J" kertoo venttiilin sisällä olevan kelan tyypistä. Eri kirjaimet tarkoittavat erilaisia virtauskuvioita, ja J-kelalla on tietty tarkoitus. Keskiasennossa kaikki neljä porttia ovat tukossa. Mikään ei virtaa sisään eikä ulos. Tätä kutsutaan suljetun keskuksen konfiguraatioksi.
Kun käynnistät yhden solenoidin, venttiili siirtyy ja yhdistää paineen yhteen työporttiin samalla kun se estää muut. Vaihda toiseen solenoidiin ja kytkennät käännetään. Tämä antaa sinulle tarkan hallinnan siihen, mihin suuntaan hydraulisylinterisi tai moottorisi liikkuu.
Rexrothin suuntasäätöventtiilin 4WE 6 J:n suljetun keskiosan muotoilu tekee siitä täydellisen koneille, joiden on pysyttävä asennossa pysäytettynä. Työstökoneet, ruiskuvalukoneet ja puristimet hyötyvät tästä ominaisuudesta. Kun venttiili on neutraaliasennossa, toimilaite pysyy tarkalleen missä se on ajautumatta.
Tekniset tiedot, jotka sinun tulee tietää
4WE 6 J käyttää tavallista NG6-kiinnityskuviota, jota kutsutaan myös CETOP 03:ksi. Tämä standardointi tarkoittaa, että voit tarvittaessa korvata sen muilla NG6-venttiileillä. Asennusreiät on sijoitettu tarkasti, neljällä M5-kierteellä tietyllä kuviolla, joka vastaa alan standardeja.
Tämä venttiili kestää jopa 350 baarin painetta pääporteissa. Maksimivirtausnopeus on 80 litraa minuutissa käytettäessä DC-solenoideja. Venttiili toimii hydrauliöljyllä, jonka viskositeetti on 10 - 500 mm²/s ja joka voi toimia lämpötiloissa -20°C - +80°C.
Hydraulijärjestelmissä vasteajalla on merkitystä. 4WE 6 J vaihtaa asentoa noin 20–70 millisekunnissa, kun kytket sen päälle, ja 10–60 millisekunnissa, kun kytket sen pois päältä. Tämä nopea reagointi auttaa koneita toimimaan sujuvasti ilman viiveitä.
Solenoideissa on erilaisia jännitevaihtoehtoja. Yleisiä valintoja ovat 24 V DC, joka on suosituin teollisuusympäristöissä. Voit myös saada 12V DC, 110V AC tai 230V AC versiot. DC-versiot kuluttavat noin 30 wattia tehoa ja voivat toimia jatkuvasti ilman ylikuumenemista.
Missä näitä venttiileitä käytetään
Valmistuslaitokset käyttävät Rexrothin suuntasäätöventtiiliä 4WE 6 J monissa sovelluksissa. Konepajoissa nämä venttiilit ohjaavat leikkuutyökalujen ja työkappaleen pidikkeiden liikettä. Suljetun keskiosan ominaisuus estää ei-toivotun liikkeen koneen ollessa tyhjäkäynnillä, mikä parantaa turvallisuutta ja tarkkuutta.
Ruiskuvalukoneet luottavat näihin venttiileihin muotin avaamisen ja sulkemisen ohjaamiseen. Nopea kytkentänopeus auttaa ylläpitämään tuotantonopeutta, ja luotettava keskitys varmistaa tasaisen osien laadun. Jotkut muovauskoneet pyörivät tuhansia kertoja päivässä, ja 4WE 6 J pystyy käsittelemään jopa 15 000 sykliä tunnissa.
Puristinkoneet käyttävät näitä venttiileitä säätimen liikkeen ohjaamiseen. Kyky pitää painetta keskitettynä on olennainen muovausoperaatioissa, joissa työkappaletta on pidettävä lujasti työstön aikana. Venttiilin 350 baarin korkea paine antaa runsaasti kapasiteettia vaativiin sovelluksiin.
Automatisoiduilla tuotantolinjoilla on usein useita 4WE 6 J -venttiilejä, jotka toimivat yhdessä. Jokainen venttiili ohjaa eri sylinteriä tai moottoria, ja ne kaikki koordinoivat tuotteiden siirtämistä eri asemien kautta. Standardoitu asennus helpottaa asennusta ja huoltoa koko järjestelmässä.
Mallinumeron lukeminen
Rexroth käyttää venttiileihinsä yksityiskohtaista koodausjärjestelmää. Tyypillinen täydellinen mallinumero voi olla 4WE 6 J6X/EG24N9K4. Jokainen tämän koodin osa kertoo jotain erityistä venttiilistä.
"4WE" alussa kertoo, että se on nelitie, solenoidiohjattu suuntaventtiili. "6" tarkoittaa, että se on kokoa NG6. "J" on kelatyyppi, josta keskustelimme aiemmin. "6X" viittaa komponenttisarjaan, joka liittyy suorituskykyominaisuuksiin.
Vinoviivan jälkeen "E" tarkoittaa, että siinä on märkänastaiset solenoidit, jotka sijaitsevat hydrauliöljyssä. "G24" tarkoittaa, että se käyttää 24 V DC tehoa. "N" kertoo tiivistemateriaaleista, kun N on vakio NBR-kumitiiviste. "9K4"-osio sisältää lisävaihtoehtoja, kuten manuaaliset ohitusominaisuudet ja liitintyypit.
Tämän koodauksen ymmärtäminen auttaa tilattaessa vaihtoventtiilejä tai vertailtaessa eri malleja. Rexrothin suuntasäätöventtiilillä 4WE 6 J voi olla monia muunnelmia tarpeidesi mukaan, ja mallinumero sisältää kaikki nämä tiedot.
Yleisiä ongelmia ja ratkaisuja
Kuten kaikki mekaaniset komponentit, nämä venttiilit voivat aiheuttaa ongelmia ajan myötä. Yleisin ongelma on tarttuminen, jossa kela ei liiku tasaisesti venttiilirungon sisällä. Tämä tapahtuu yleensä hydrauliöljyn likaantumisen vuoksi.
4WE 6 J:n sisäinen välys on hyvin pieni, 3-13 mikrometriä. Se on pienempi kuin ihmisen hiukset. Kun likahiukkaset joutuvat öljyyn, ne voivat juuttua näihin ahtaisiin tiloihin ja estää kelaa liikkumasta. Tätä kutsutaan silt-lockiksi, ja se voi vahingoittaa venttiiliä, jos sitä ei käsitellä.
Hydrauliöljyn puhtaana pitäminen estää useimmat ongelmat. Käytä suodattimia, jotka täyttävät ISO 4406 -puhtausstandardit 20/18/15 tai parempia. Vaihda suodattimet säännöllisesti ja tarkkaile epäpuhtauksien merkkejä, kuten sameaa öljyä tai epätavallisia ääniä järjestelmästä.
Kelan palaminen on toinen ongelma, jota voi esiintyä. Jos kela juuttuu eikä pääse liikkumaan, solenoidi ottaa enemmän virtaa yrittäessään työntää sitä. Tämä ylimääräinen virta synnyttää lämpöä, joka voi vahingoittaa kelan käämiä. Venttiilin AC-versiot ovat herkempiä tälle ongelmalle kuin DC-versiot.
Virransyötön tarkistaminen auttaa estämään kelaongelmat. Varmista, että jännite pysyy 10 % sisällä nimellisjännitteestä. Liitäntöjen tulee olla puhtaita ja tiiviitä, ja niissä on oltava asianmukainen tiivistys kosteutta vastaan. Venttiili käyttää IP65- tai IP67-luokiteltuja liittimiä versiosta riippuen, joten huolla nämä tiivisteet oikein.
Sisäinen vuoto lisääntyy venttiilien ikääntyessä. Tämä on normaalia kulumista, mutta liiallinen vuoto vaikuttaa järjestelmän suorituskykyyn. Jos huomaat toimilaitteen hitaampia nopeuksia tai pienentyneen pitovoiman, syynä voi olla sisäinen vuoto. Painehäviön testaus venttiilin yli voi auttaa diagnosoimaan tämän ongelman.
Huoltovinkkejä
Säännöllinen huolto pitää suuntasäätöventtiilisi 4WE 6 J for Rexroth toiminnassa luotettavasti. Venttiili itsessään ei vaadi paljon huomiota, mutta sen ympärillä oleva hydraulijärjestelmä kyllä. Muutaman yksinkertaisen käytännön noudattaminen pidentää venttiilin käyttöikää merkittävästi.
Öljyn laatu ratkaisee eniten. Noudata "puhdas, viileä ja kuiva" -periaatetta. Puhdas öljy estää likaantumisen. Viileä öljy vähentää kulumista ja pidentää komponenttien käyttöikää. Kuiva öljy estää korroosiota ja säilyttää oikean viskositeetin. Testaa öljysi säännöllisesti ja vaihda se valmistajan suositusten mukaisesti.
Myös lämpötilan säätö auttaa. Venttiili voi toimia jopa 80 °C:ssa, mutta jäähdytys on parempi pitkän käyttöiän kannalta. Jos järjestelmäsi käy kuumana, harkitse lämmönvaihtimen lisäämistä. Solenoidikäämit voivat saavuttaa pinnallaan 150°C lämpötilan, mutta viileämpi toiminta vähentää sähköistä rasitusta.
Monissa 4WE 6 J -venttiileissä on manuaaliset ohitusvaihtoehdot. Niiden avulla voit siirtää venttiiliä käsin, kun kone on sammutettuna tai vianmäärityksen aikana. Kun käytät manuaalista ohitusta, pidä järjestelmän paine alle 50 baarissa liiallisen voiman välttämiseksi. Älä koskaan paina molempia manuaalisia ohituksia samanaikaisesti.
Asennusasento ei rajoita venttiiliä paljon. Voit asentaa sen mihin tahansa suuntaan, vaikka vaakasuora asennus toimii usein parhaiten lämmönpoistoon. Varmista, että solenoidien ympärillä on riittävästi tilaa jäähdytysilman kiertämiselle.
Vaihtoehdot ja yhteensopivuus

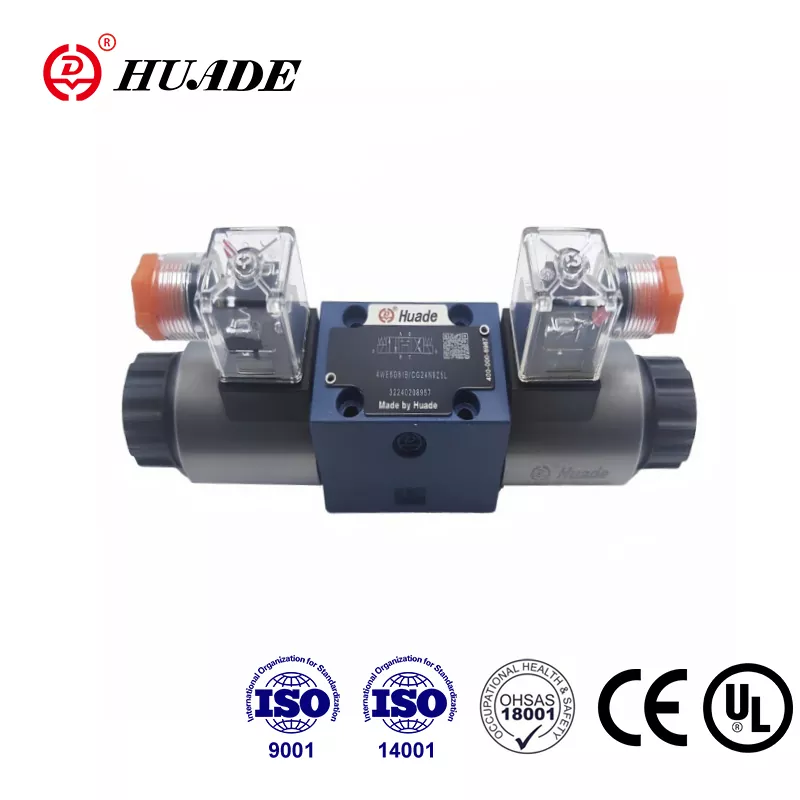

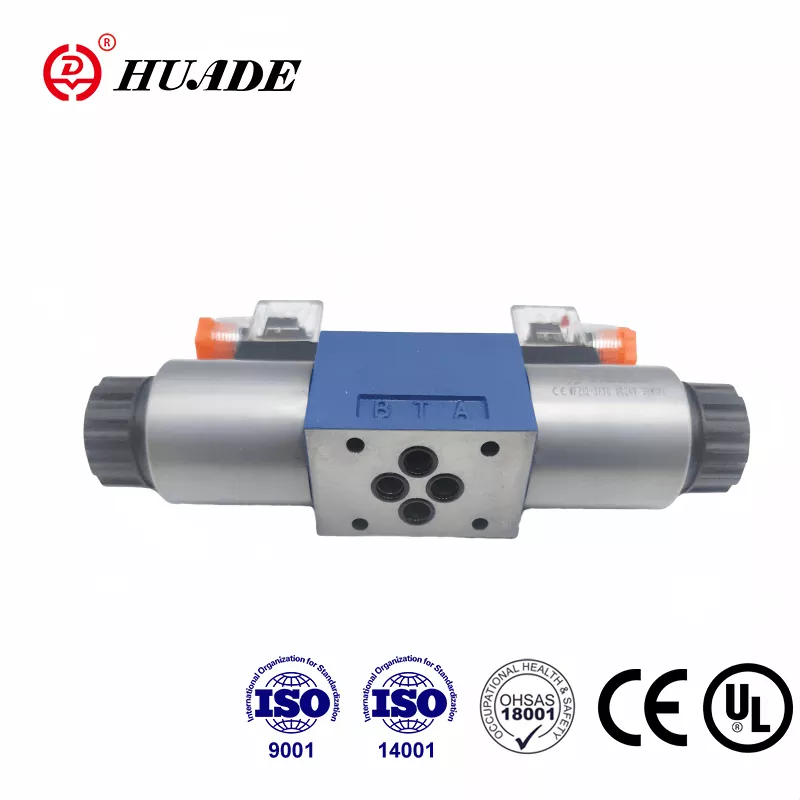

Vaikka Rexroth valmistaa laadukkaita venttiilejä, muut valmistajat tarjoavat yhteensopivia vaihtoehtoja. Vaihtoehtojesi ymmärtäminen auttaa hankinnassa ja kustannusten hallinnassa. Mikä tahansa venttiili, jossa on NG6-asennuskuvio, voi fyysisesti sopia paikkaan, jossa 4WE 6 J kiinnitetään.
Yuken valmistaa DSG-01-3C3:a, joka tarjoaa samanlaisia toimintoja suljetulla keskikelalla. Parker tarjoaa D1VW-sarjan vertailukelpoisilla virtausnopeuksilla. Eaton Vickersillä on malli DG4V-3-6C. Nämä vaihtoehdot maksavat yleensä 20–30 % vähemmän kuin alkuperäiset Rexrothin osat.
Kun harkitset vaihtoehtoja, sovita painearvot, virtauskapasiteetti ja sähköiset tiedot huolellisesti. Kaikkia NG6-venttiilejä ei ole luotu samanarvoisiksi. Joillakin voi olla erilaiset vasteajat tai kytkentäominaisuudet, jotka vaikuttavat sovellukseesi.
Rexrothin suuntasäätöventtiilillä 4WE 6 J on todistetusti saavutettu näyttö, ja vikojen välinen keskimääräinen aika mitataan vuosina. Jotkut vaihtoehtoiset merkit eivät välttämättä vastaa tätä luotettavuutta. Kriittisissä sovelluksissa aitojen Rexroth-osien lisäkustannukset ovat usein järkevät.
Jälleenrakennuspalvelut tarjoavat toisen vaihtoehdon. Useat yritykset ovat erikoistuneet hydraulisten venttiilien kunnostukseen. Ne purkaa, puhdistaa, vaihtaa kuluneet osat ja testata venttiilin uudenveroiseksi. Uudelleen rakennetut venttiilit maksavat vähemmän kuin uudet ja voivat toimia hyvin vähemmän vaativissa sovelluksissa.
Mistä ostaa
Toimittajan löytämisen 4WE 6 J:lle ei pitäisi olla vaikeaa. Bosch Rexrothilla on virallinen verkkokauppa osoitteessa [store.boschrexroth.com](http://store.boschrexroth.com/), josta voit tilata suoraan. Tämä takaa alkuperäiset osat ja asianmukaisen takuun.
Teolliset jakelijat varastoivat näitä venttiilejä alueellisesti. Yritykset, kuten Motion Industries, Applied Industrial Technologies ja muut hydrauliikkaasiantuntijat, kuljettavat Rexroth-tuotteita. Yhteistyö paikallisen jakelijan kanssa antaa sinulle teknistä tukea ja nopeamman toimituksen kiireellisiin tarpeisiin.
Online-markkinoilla, kuten eBayssa, on sekä uusia että käytettyjä venttiileitä. Uusien yksiköiden hinnat vaihtelevat yleensä 300–500 dollarista riippuen tietystä mallista ja vaihtoehdoista. Käytetyt venttiilit myyvät 100–250 dollaria, vaikka vaihdat takuun halvemmalla.
Aasialaiset toimittajat sellaisilla alustoilla kuin Shopee tai Alibaba tarjoavat yhteensopivia versioita halvemmalla, joskus noin 150 dollarilla. Laatu vaihtelee näiden lähteiden mukaan, joten tutki myyjää huolellisesti, jos valitset tämän reitin. Kriittisissä sovelluksissa pysy tunnettujen toimittajien kanssa.
Kun tilaat, pidä täydellinen mallinumerosi valmiina. Rexrothin suuntasäätöventtiiliä 4WE 6 J on useita kokoonpanoja, ja väärän jännitteen tai liitintyypin saaminen aiheuttaa ongelmia. Tarkista sähkötiedot ja asennustiedot ennen ostamista.
Asennusta koskevia huomioita
4WE 6 J:n oikea asennus varmistaa hyvän suorituskyvyn ja pitkän käyttöiän. Aloita puhtaalta asennuspinnalta. Venttiili tiivistää tätä pintaa vasten, ja kaikki naarmut tai lika voivat aiheuttaa vuotoja. Käytä oikeaa pulttien kiristysmomenttia kiinnitysruuveissa välttääksesi venttiilin rungon vääristymisen.
Porttiliitäntöjen tulee olla puhtaita ja oikean kokoisia. Venttiili käyttää standardinmukaisia NG6-porttikokoja, ja hydraulilinjojesi on oltava yhteensopivia. Alimittaisten linjojen käyttö rajoittaa virtausta ja lisää painehäviötä. Ylisuuret linjat vievät tilaa, mutta eivät heikennä suorituskykyä.
Kun kytket sähkövirtaa, noudata mallisi kytkentäkaaviota. Solenoidit liitetään tyypillisesti säätimeen tai kytkimeen, joka tarjoaa sopivan jännitteen. Joissakin malleissa on merkkivalot, jotka osoittavat, mikä solenoidi on päällä, mikä auttaa vianmäärityksen aikana.
Harkitse painemittarien lisäämistä järjestelmän tärkeimpiin kohtiin. Paineen valvonta venttiiliporteissa auttaa diagnosoimaan ongelmia ja optimoimaan suorituskyvyn. Painekytkimet voivat tarjota turvalukkoja, jotka estävät toiminnan turvallisten parametrien ulkopuolella.
Työskentely eri nesteiden kanssa
Useimmat hydraulijärjestelmät käyttävät mineraaliöljyä, ja 4WE 6 J toimii täydellisesti näiden nesteiden kanssa. Tavalliset NBR-tiivisteet käsittelevät öljypohjaisia öljyjä laajalla lämpötila-alueella. Tämä kattaa suurimman osan teollisista sovelluksista.
Jotkut järjestelmät vaativat ympäristöystävällisiä nesteitä, kuten HFC (vesiglykoli) tai HFD (synteettinen esteri). Rexrothin suuntasäätöventtiili 4WE 6 J voi toimia näiden nesteiden kanssa, mutta tarvitset oikean tiivistemateriaalin. Tilaa venttiili FKM (Viton)-tiivisteillä, jotka on merkitty mallikoodiin kirjaimella "V" N:n sijaan.
Vesipohjaiset nesteet lyhentävät käyttöikää mineraaliöljyihin verrattuna. Rexroth arvioi noin 30 % lyhyemmän käyttöiän käytettäessä HFC-nesteitä. Lisääntynyt kuluminen johtuu erilaisista voiteluominaisuuksista ja mahdollisesta kavitaatiosta. Jos sinun on käytettävä näitä nesteitä, harkitse komponenttien hieman ylimitoitusta kompensoidaksesi.
Käyttölämpötilarajat muuttuvat myös eri nesteillä. HFC-nesteet rajoittavat maksimilämpötilan 50 °C:seen mineraaliöljyn 80 °C:n rajan sijaan. Suunnittele jäähdytysjärjestelmäsi vastaavasti, jos käytät vaihtoehtoisia hydraulinesteitä.
Suorituskykykäyrien ymmärtäminen
Rexroth tarjoaa suorituskykytietoja teknisissä käsikirjoissa, jotka osoittavat venttiilin käyttäytymisen eri olosuhteissa. Painehäviökäyrät osoittavat, kuinka paljon painetta menetät työntämällä öljyä venttiilin läpi eri virtausnopeuksilla. Odota J-kelan painehäviöksi noin 2 baaria nopeudella 20 litraa minuutissa.
Tämä painehäviö edustaa järjestelmässäsi hukattua energiaa. Suuremmat virtausnopeudet aiheuttavat enemmän painehäviötä kaarevan suhteen mukaisesti. Kun suunnittelet hydraulipiiriä, ota tämä häviö huomioon varmistaaksesi, että toimilaitteet saavat riittävän paineen.
Rexrothin suuntasäätöventtiilin 4WE 6 J tehorajaluku on 8. Tämä on Rexroth-spesifinen mittari, joka liittää virtauksen, paineen ja öljyn viskositeetin lämmöntuotantoon. Tämän rajan alapuolella pysyminen estää ylikuumenemisen jatkuvan käytön aikana.
Kytkentätaajuus vaikuttaa venttiilin käyttöikään. Vaikka venttiili voi pyöriä mekaanisesti jopa 15 000 kertaa tunnissa, tyypilliset sovellukset toimivat paljon hitaammin. Suuremmat pyöräilynopeudet nopeuttavat tiivisteiden ja solenoidikomponenttien kulumista. Sovita toimintataajuutesi todellisiin tarpeisiisi sen maksimoimisen sijaan.
Dokumentaatio ja tuki
Bosch Rexroth tarjoaa yksityiskohtaisen teknisen dokumentaation venttiileilleen. Pääluettelolehti näyttää mitat, asennustiedot ja perustiedot. Yksityiskohtaisemmat käsikirjat selittävät asennusmenettelyt, huoltovaatimukset ja vianetsintävaiheet.
Voit ladata nämä asiakirjat Rexrothin verkkosivustolta tai pyytää niitä jakelijoilta. Tietyn mallisi tekninen käsikirja auttaa asennuksen ja huollon aikana. Asiakirjoissa on hydraulisymbolit, jotka osoittavat, kuinka venttiili esitetään piirikaavioissa.
Rexrothin tekninen tukitiimi voi auttaa hakemuskysymyksissä. Jos et ole varma, sopiiko 4WE 6 J tarpeisiisi, he voivat suositella vaihtoehtoja tai ehdottaa muutoksia. Tämä tuki on arvokasta, kun suunnitellaan uusia järjestelmiä tai päivitetään olemassa olevia laitteita.
Online-valintatyökalujen avulla voit määrittää venttiilit tarpeidesi mukaan. Syötä virtausnopeus, paine, jännite ja muut parametrit, niin työkalu ehdottaa sopivia malleja. Tämä auttaa varmistamaan, että saat juuri tarvitsemasi ilman, että dekoodaat mallinumeroita manuaalisesti.
Viimeisiä ajatuksia
Rexrothin suuntasäätöventtiili 4WE 6 J edustaa todistettua tekniikkaa hydraulisessa ohjauksessa. Sen solenoidikäyttöinen, jousikeskeinen muotoilu suljetulla keskiasennosta palvelee lukemattomia sovelluksia maailmanlaajuisesti. Sen toiminnan ymmärtäminen auttaa sinua käyttämään sitä tehokkaasti ja ylläpitämään sitä oikein.
Tärkeimmät edut ovat standardoitu NG6-kiinnitys, luotettava suljetun keskipisteen toiminto sekä osien ja tuen laaja saatavuus. Venttiili käsittelee korkeita paineita ja tarjoaa herkän vaihdon tarkan ohjauksen takaamiseksi. Useat jännitevaihtoehdot ja kokoonpanot mukautuvat erilaisiin konevaatimuksiin.
Oikea asennus ja huolto pitävät nämä venttiilit toiminnassa vuosia. Puhdas hydrauliöljy on tärkein yksittäinen tekijä venttiilin pitkäikäisyydessä. Säännölliset suodattimen vaihdot ja käyttölämpötilan huomioiminen estävät useimmat ongelmat ennen niiden alkamista.
Olitpa vaihtamassa epäonnistunutta venttiiliä, suunnittelemassa uutta konetta tai vain yrittämässä ymmärtää olemassa olevia laitteitasi, 4WE 6 J ansaitsee huomion. Sen vuosikymmeniä todistettu suorituskyky vaativissa teollisissa sovelluksissa puhuu sen laadusta ja luotettavuudesta. Asianmukaisella hoidolla tämä venttiili palvelee hydraulijärjestelmääsi hyvin useiden vuosien ajan.
