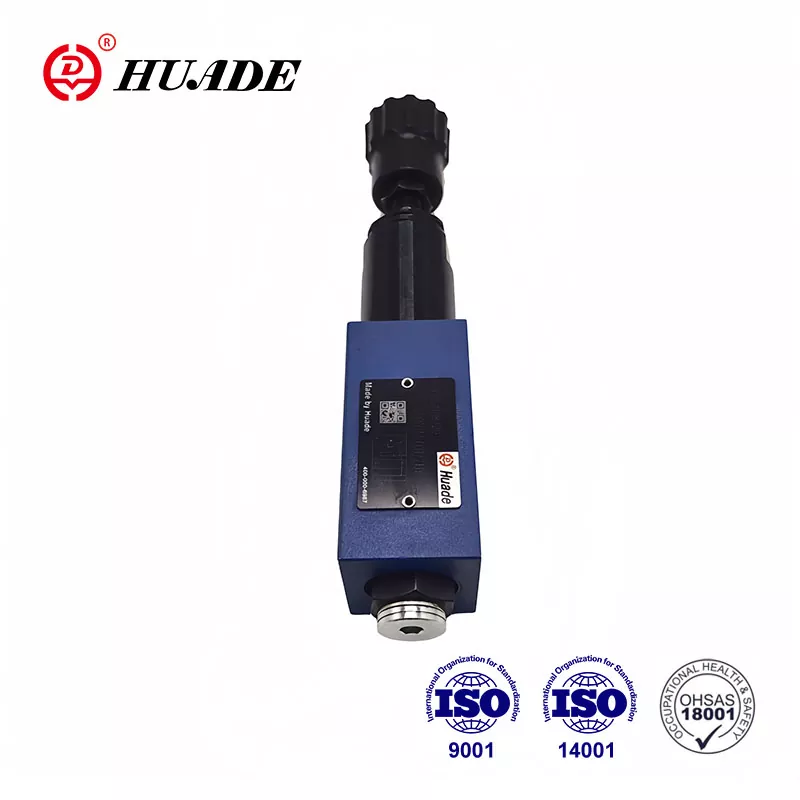

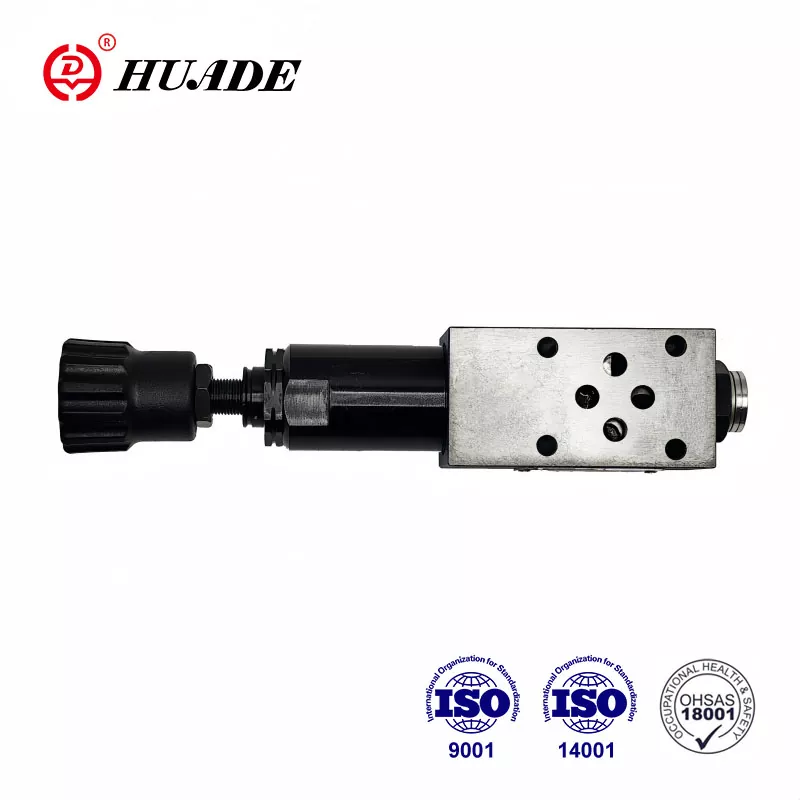

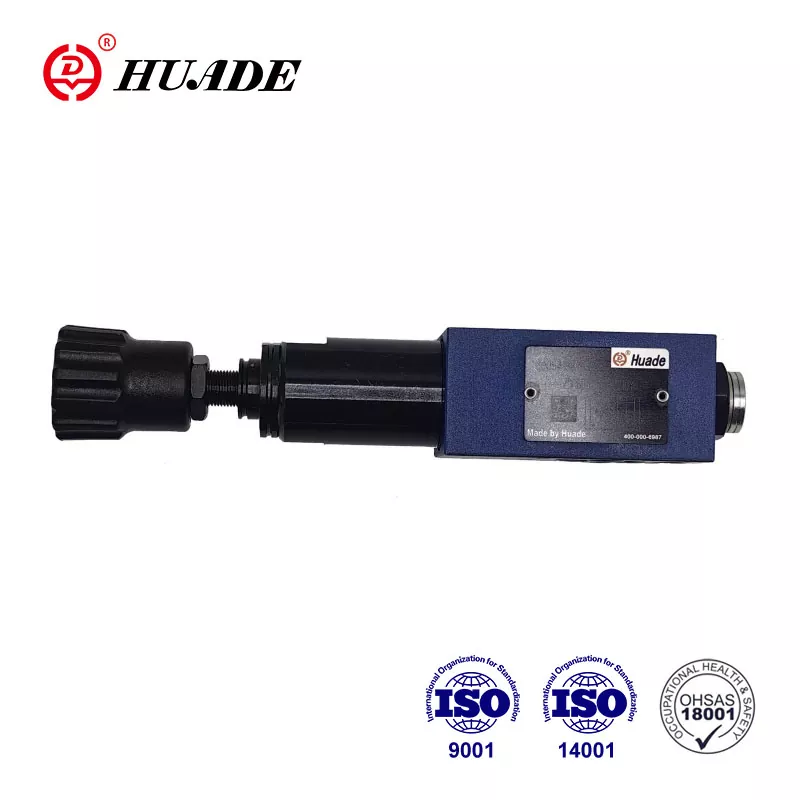

Paineen vähentävä venttiili zdr 6 d
  • Paineen vähentävä venttiili zdr 6 dPaineen vähentävä venttiili zdr 6 d
  • Paineen vähentävä venttiili zdr 6 dPaineen vähentävä venttiili zdr 6 d
  • Paineen vähentävä venttiili zdr 6 dPaineen vähentävä venttiili zdr 6 d

Paineen vähentävä venttiili zdr 6 d

• Tuoteominaisuudet: Sandwich Plate -suunnittelu, 4 painelokitusta, 3 säätöelementtiä (pyörivä nuppi, holkki kuusikulmiolla, lukittava pyörivä nuppi)
• Tekniset tiedot: ZDR 6 D -sarja, Max -käyttöpaine jopa 31,5 MPa, toissijainen paine jopa 21,0 MPa, enimmäisvirta jopa 50,0 l/min
• Sovellukset: Järjestelmäpaineen vähentäminen teollisissa hydraulijärjestelmissä, yhteensopiva suuntaohjausventtiilien kanssa

Huade Hydraulic perustettiin vuonna 1979. Esittämällä tekniikka Rexrothista Huade Hydraulic on nyt kehittynyt Kiinan tehokkaimmaksi hydrauliseksi valmistajaksi. Paineessa vähentävä venttiili Zdr 6 D voi korvata saman sarjan Rexroth -tuotteita. Siinä on 3 säätöelementtiä, joissa on voileipälevyn suunnittelu. Muihin vastaaviin tuotteisiin verrattuna HUADE® -paineen vähentyviä venttiilejä on vakaampi suorituskyky tällä kentällä. Huade -hydrauliikka keskittyy käytännöllisyyteen säilyttäen samalla tietyn laatutason, joten sen tuotteet voittavat laajan markkinoiden tunnustuksen alhaisemmalla hinnalla.

Paine vähentävän venttiilin Zdr 6 D -tuoteparametri

Paineeneste

Mineraaliöljy (NBR -tiivisteelle) tai fosfaattiesterille (FPM -tiivisteelle)

Paineesteen lämpötila-alue (℃)

-30 -+80

Viskositeettialue (mm ²/s)

10 ~ 800

Nesteen saastumisen aste (㎛)

Suurin sallittu aste
 Nesteen saastuminen on NAS 1638, luokka 9. β10 ≥ 75

Max. Käyttöpaine (sisääntulo) (MPA)

enintään 31,5

Toissijainen paine (lähtö) (MPA)

Jopa 2,5, jopa 7,5, jopa 15,0, jopa 21,0

Takapaineportti Y (MPA)

jopa 16,0

Max.Flow (l/min)

enintään 50,0

Paino (kg)

Noin1.2

Tuoteominaisuus ja paineen vähentävä venttiili Zdr 6 D



Ominaisuudet:

▶ voileipälevyn suunnittelu

▶ 4 Painekuettelo

▶ 3 Säätöelementit:

. Pyörivä

. Hiho kuusikulmiolla ja suojakorkilla

. Lukittava pyörivä nuppi asteikolla

▶ Paineen vähentäminen porteissa A, B tai P

▶ Taustaventtiili, valinnainen

▶ Siirtokuvio DIN 24 340, Muoto A, ISO 4401 ja Cetop - RP 121H


Sovellus:

Paineessa vähentävä venttiilin tyyppiä ZDR 6 D käytetään järjestelmän paineen vähentämiseen.

1. Leikkaus ja symboli paineen vähentävän venttiilin zdr 6 d

Paineen vähentävä venttiilit Tyyppi Zdr 6 D .. ovat 3-suuntainen suoraa käyttöpaineen vähentäviä venttiilejä voileipälevyn suunnittelulla paineenvaihtotoiminnolla toissijaisella puolella. Paineessa vähentävä venttiili koostuu pohjimmiltaan kotelosta (1), ohjauskello (2), puristusjousesta (3) ja säätöelementista (4) sekä valinnaisessa takaiskuventtiilissä.

Toissijainen paine asetetaan paineen säätöelementillä (4).

Malli "Zdr6da '

Lepolla venttiili on yleensä avoin ja neste voi virtaa esteettömästi portista A porttiin A1. Port A1 -paine on samanaikaisesti ohjauslinjan kautta, joka esiintyy pakkausjousen vastapäätä olevalla kela -alueella (3). Kun portin A1 paine ylittää puristusjouselle asetetun painetason (3), ohjauskela (2) siirtyy ohjausasentoon puristusjousia vastaan (3) ja pitää asetetun paineen portin A1 vakiona.

Ohjauspaine ja pilottiöljy on otettu Port A1: ltä ohjauslinjan kautta.


Jos sataman A1 paine nousee edelleen ulkoisten voimien takia, ohjauskelo (2) siirretään edelleen kohti puristusjousta (3).

Tämä aiheuttaa virtauspolun avaamisen Port A1: ssä ohjausmaan (9) ohjauskellolla (2) säiliöön. Riittävä neste virtaa sitten säiliöön estääkseen paineen lisäämistä edelleen. Jousikammio (7) tyhjennetään aina säiliöön ulkoisesti poraamalla (6) porttiin t (y).

Painemittariyhteys (8) sallii venttiilin toissijaisen paineen tarkkailun.

On vain mahdollista sovittaa takaiskuventtiili vapaan virtauksen saamiseksi porteissa A1 versiossa 'da'

Malleja 'dp' ja 'db'

Mallissa 'DP' paine vähenee portissa P1. Ohjauspaine ja pilottiöljy otetaan sisäisesti satamasta P1.

Mallissa 'DB' paine portissa P1 vähenee ja Port B: ltä otettu pilottiöljy B.

Huomio!

Mallissa DB on varmistettava, että paine portassa B ei ole korkeampi kuin asetettu paine, kun suuntaventtiili on asemassa P P: hen. Muutoin paine satamassa A vähenee.

ZDR 6 DA1-40B: n rakenne



Zdr 6 dp: n symbolit ... 40b
