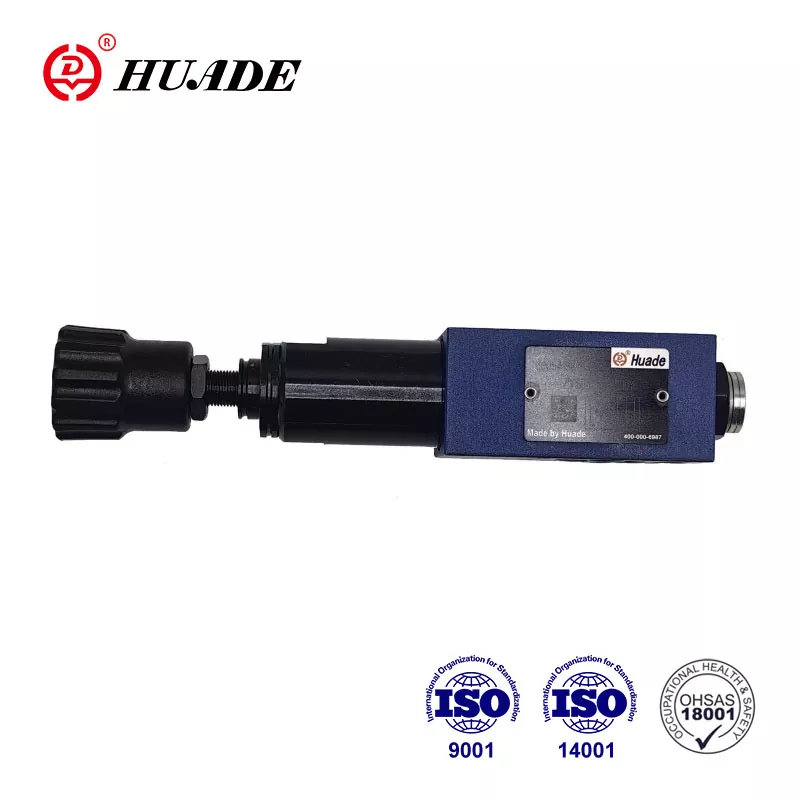

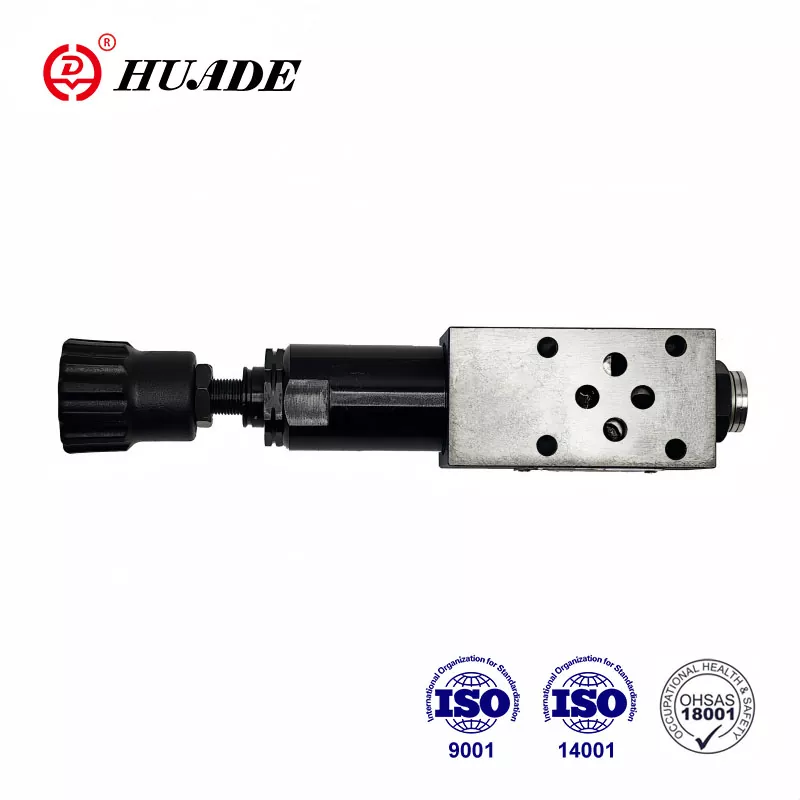

Huade® -paineen vähentävät venttiilit ovat aina tulleet kansainvälisiin standardeihin. Huade -hydraulinen hyödyntäen runsaasti kotimaisia resursseja kustannusten hallitsemiseksi hydraulituotteiden tarjoamiseksi kohtuulliseen hintaan. Paineessa vähentävä venttiili ZDR 6 DP0 voidaan käyttää hydraulisten järjestelmien paineen vähentämiseen.
|
Paineeneste |
Mineraaliöljy (NBR -tiivisteelle) tai fosfaattiesterille (FPM -tiivisteelle) |
|
Paineesteen lämpötila-alue (℃) |
-30 -+80 |
|
Viskositeettialue (mm ²/s) |
10 ~ 800 |
|
Nesteen saastuminen |
Suosittele suodatinta, jonka vähimmäispisteenopeus on β10> 75 |
|
Enintään Käyttöpaineportti P (MPA) |
enintään 30 |
|
Toissijainen paine (lähtö) (MPA) |
jopa 4 |
|
Takapaineportit T (Y) (MPA) |
jopa 16 |
|
Max.Flow (l/min) |
enintään 7 |
Ominaisuudet:
▶ voileipälevyn suunnittelu
Sovellus:
Venttiilin tyyppiä ZDR 6 DPO: ta käytetään järjestelmän paineen vähentämiseen.
Paineen vähentävät venttiilit Tyyppi zdr 6 dpo ... 40b/40ym ovat voileipälevyn suunnittelun paineen vähentäviä venttiilejä. Se on pohjimmiltaan venttiili koostuu kotelosta (1), ohjauskello (2), puristusjousen istuimista (3) ja puristusjousista (4).
Lepolla venttiili on yleensä avoin ja neste voi virtaa esteettömästi portista P porttiin P1. Paine P1: ssä on samanaikaisesti läsnä puola -alueella, joka on vastapäätä puristusjousta (4). Kun paine P1: ssä ylittää paineen, joka on asetettu
Kompressiojousi (4) Ohjauskelo (2) siirtyy ohjausasentoon puristusjousia vastaan (4) ja pitää asetetun paineen portin P1 -vakiona.
Jos paine P1: ssä nousee edelleen ulkoisten voimien takia, ohjauskelo (2) siirretään edelleen kohti puristusjousta (4).
Sitten riittävä neste virtaa säiliöön estääkseen paineen nousun. Spring -kammio tyhjennetään aina säiliöön ulkoisesti poraamalla porttiin t (y).
Zdr 6 dPO: n rakenne ...- 40b
Zdr 6 dPO: n symbolit ... 40b
