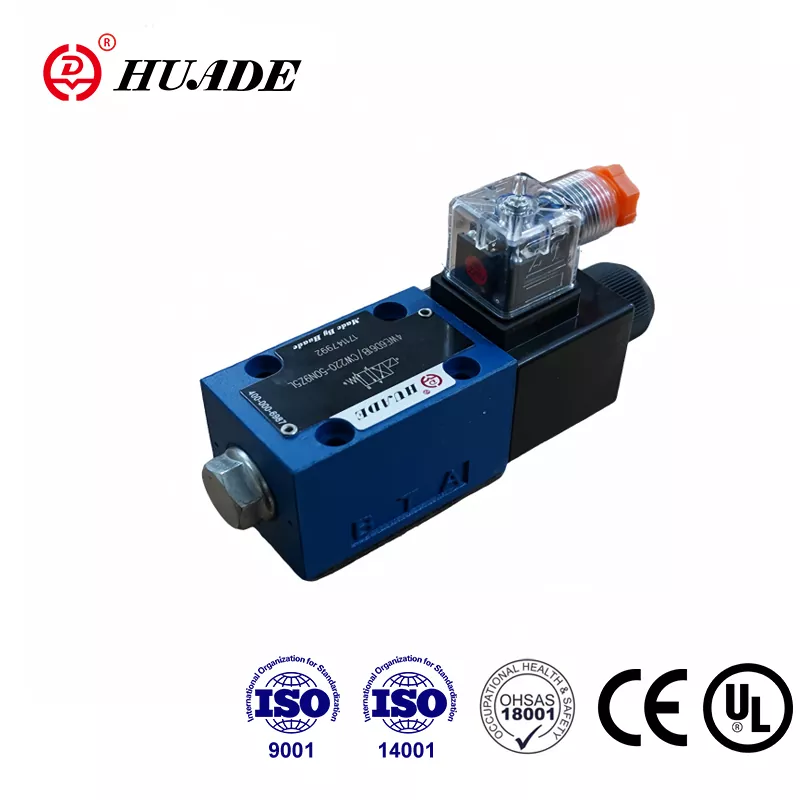

Kun työskentelet hydraulijärjestelmien kanssa, oikean suunnansäätöventtiilin valinta voi vaikuttaa laitteesi suorituskykyyn ja luotettavuuteen. Rexroth 4WE 6 Y -suuntaventtiili on ansainnut maineensa teollisuushydrauliikan luotettavana komponenttina, ja sen erikoisuuden ymmärtäminen voi auttaa sinua päättämään, onko se oikea valinta sovellukseesi.
Mikä on suuntasäätöventtiili?
Ennen kuin sukeltaa 4WE 6 Y -mallin erityispiirteisiin, se auttaa ymmärtämään, mitä suuntasäätöventtiilit tekevät. Nämä venttiilit ovat peruskomponentteja hydraulijärjestelmissä, jotka ohjaavat hydraulinesteen virtausta. Vaihtelemalla nesteen reittiä ne määrittävät mihin suuntaan sylinteri liikkuu tai pyöriikö moottori suuntaan tai toiseen. Ajattele heitä hydraulinesteen liikenteenohjaajina, jotka ohjaavat sen minne sen täytyy mennä.
Rexroth 4WE 6 Y suuntasäätöventtiili kuuluu solenoidikäyttöisten venttiilien luokkaan, mikä tarkoittaa, että se käyttää sähköisiä signaaleja venttiilin asennon vaihtamiseen. Tämän sähköisen ohjauksen ansiosta se on helppo integroida automatisoituihin järjestelmiin, joissa tarkka ajoitus on tärkeä.
4WE 6 Y -suunnittelun perusteet
4WE 6 Y on rakennettu NG 6 -kokostandardin mukaan, joka on yksi yleisimmistä teollisuushydrauliikasta. Tämä koko tunnetaan myös nimellä CETOP 3 tai ISO 4401-03 eri puolilla maailmaa. Tämä tarkoittaa sinulle sitä, että venttiili sopii vakiokiinnityskuvioihin, mikä tekee asennuksesta suoraviivaista ja vaihtamisen helpoksi tarvittaessa.
Venttiili toimii 4-tie, 2-asentoisena venttiilinä. Yksinkertaisesti sanottuna siinä on neljä porttia hydraulilinjojen liittämistä varten, ja se voi vaihtaa kahden eri virtauskonfiguraation välillä. "Y" sen nimessä viittaa venttiilin sisällä olevaan erityiseen puolan rakenteeseen, joka määrittää tarkasti, kuinka neste virtaa kussakin asennossa.
Yksi 4WE 6 Y -suuntaventtiilin huomionarvoinen ominaisuus on sen suoratoiminen rakenne. Toisin kuin pilottiohjatut venttiilit, jotka tarvitsevat pienen ohjaussignaalin suuremman pääventtiilin liikuttamiseen, tämän venttiilin solenoidi liikuttaa suoraan puolaa, joka ohjaa nesteen virtausta. Tämä rakenne tarjoaa tyypillisesti nopeammat vasteajat, vaikka se tarkoittaa, että venttiili toimii parhaiten kohtuullisilla virtausnopeuksilla äärimmäisen korkeiden virtausten sijaan.
Kuinka Y-Spool-kokoonpano toimii
Y-puolakokoonpano Rexroth 4WE 6 Y -suuntasäätöventtiilissä luo tietyn virtauskuvion. Kun solenoidi ei saa virtaa, venttiili on lepoasennossa. Tässä tilassa pumpun paine yhdistyy yhteen työporttiin, kun taas toinen työportti valuu säiliöön. Kun käynnistät solenoidin, kela siirtyy vaihtamaan nämä kytkennät.
Tämä kytkentäkäyttäytyminen tekee 4WE 6 Y:stä erityisen hyödyllisen ohjausventtiilinä. Monissa hydraulijärjestelmissä, erityisesti niissä, joissa on suuret pääventtiilit, 4WE 6 Y toimii ohjausaivoina, jotka kertovat suuremmalle venttiilille, mitä tehdä. Se lähettää ohjauspainetta pääventtiilin yhdelle tai toiselle puolelle, jolloin suurempi venttiili siirtyy ja käsittelee raskaan virtauksen vaatimuksia.
Venttiili käyttää niin sanottua pidätysmekanismia monissa kokoonpanoissa. Tämä tarkoittaa, että kun kytket solenoidin ja venttiilin kytkimien asennon päälle, se pysyy siellä myös virran katkaisun jälkeen. Se ei vaihda takaisin ennen kuin annat sille jälleen energiaa. Tämä ominaisuus säästää energiaa, koska sinun ei tarvitse pitää solenoidia jatkuvasti päällä.
Paine- ja virtausominaisuudet
Rexroth 4WE 6 Y -suuntaventtiili pystyy käsittelemään jopa 350 baarin työpaineita pääporteissaan, mikä tarkoittaa noin 5 000 psi:tä. Se on huomattavasti korkeampi kuin monet markkinoiden taloudelliset venttiilit. Säiliön portti kestää jopa 160 baarin vakiomalleissa, joissakin malleissa 210 bar.
Virtauskapasiteettia varten venttiili pystyy hallitsemaan jopa 80 litraa minuutissa tai noin 21 gallonaa minuutissa. Tämä tekee siitä sopivan keskitason hydraulisovelluksiin. Jos järjestelmäsi tarvitsee käsitellä suurempia virtauksia, käytät tätä venttiiliä yleensä pilottiohjauksena suuremmalle pääventtiilille sen sijaan, että käsittelet kaikkea virtausta suoraan.
On syytä huomata, että nämä arvosanat edustavat enimmäisominaisuuksia tietyissä olosuhteissa. Todellisissa sovelluksissa todelliset painehäviöt ja virtauksen käsittely riippuvat tekijöistä, kuten hydraulinesteen viskositeetista ja erityisistä virtausreiteistä venttiilin läpi kussakin asennossa.
Wet-Pin-solenoiditekniikka
Yksi Rexroth 4WE 6 Y -suuntaventtiilin tärkeimmistä ominaisuuksista on sen märkäpintainen solenoidirakenne. Tässä kokoonpanossa solenoidin mäntä istuu suoraan hydraulinesteessä sen sijaan, että se olisi tiivistetty pois siitä. Vaikka tämä saattaa kuulostaa epätavalliselta, se tarjoaa itse asiassa useita etuja.
Hydrauliöljy toimii sekä jäähdytysnesteenä että voiteluaineena solenoidille. Tämä auttaa solenoidia kestämään pidempään ja toimimaan luotettavammin miljoonien jaksojen aikana. Neste absorboi sähkömagneettisen kelan tuottamaa lämpöä ja kuljettaa sen pois estäen ylikuumenemisen, joka voi vahingoittaa kelaa tai vähentää sen magneettista voimaa.
Märkätappirakenne tarkoittaa myös, että solenoidi voidaan irrottaa ja vaihtaa ilman, että hydraulijärjestelmä tyhjenee tai hajoaa paineita sisältäviin osiin. Voit jopa kääntää kelaa 90 astetta tai kokonaan ympäri joissakin malleissa, jotta sähköliitäntä on helpommin saavutettavissa asennuksessasi.
Tämä malli asettaa kuitenkin tiettyjä vaatimuksia hydraulinestellesi. Öljyn on oltava yhteensopiva solenoidin sisäisten komponenttien kanssa. Rexroth varoittaa erityisesti käyttämästä hydrauliöljyjä tiettyjen sinkkipohjaisten lisäaineiden kanssa, koska ne voivat muodostaa saostumia, jotka tukkivat venttiilin pienet sisäiset kanavat ajan myötä.
Nesteiden yhteensopivuus ja puhtaus
4WE 6 Y -suuntaventtiili toimii tavallisten mineraalihydrauliöljyjen sekä useiden erityyppisten palonkestävien nesteiden kanssa. Vakiotiivisteet on valmistettu NBR:stä (nitriilikumi), joka käsittelee useimpia mineraaliöljyjä ja toimii lämpötila-alueella -30°C - +80°C. Jos tarvitset yhteensopivuutta eri nesteiden tai korkeampien lämpötilojen kanssa, FKM (fluorocarbon) -tiivisteet ovat saatavilla lisävarusteena.
Hydrauliöljyn puhtaana pitäminen on erittäin tärkeää Rexroth 4WE 6 Y -suuntaventtiilin pitkän aikavälin luotettavuuden kannalta. Venttiili vaatii nesteen puhtauden ISO 4406 luokan 20/18/15 tai paremman. Käytännössä tämä tarkoittaa, että tarvitset tehokkaan suodatuksen, tyypillisesti suodattimilla, joiden luokitus on vähintään 10 mikronia.
Likaantunut neste on yksi yleisimmistä suuntasäätöventtiilien ongelmien syistä. Nesteen sisältämät hiukkaset voivat naarmuttaa rullan ja reiän tarkkoja pintoja, mikä lisää sisäistä vuotoa ajan myötä. Ne voivat myös saada puolan kiinni, mikä johtaa hitaaseen tai epätäydelliseen siirtymiseen. Oikein huollettu suodatusjärjestelmä estää nämä ongelmat ja pidentää venttiilin käyttöikää merkittävästi.
Sähköiset vaihtoehdot ja liitännät
4WE 6 Y -suuntasäätöventtiilissä on useita jännitevaihtoehtoja, jotka sopivat eri tehojärjestelmiin. Yleisiä valintoja ovat 24 V DC, joka on vakiona monissa teollisuuden ohjausjärjestelmissä, sekä vaihtovirtajännitteet, kuten 110 V tai 230 V. Venttiilin virrankulutus on tyypillisesti noin 30 wattia.
Kun tilaat venttiilin, mallinumero kertoo tarkalleen minkä jännitteen se tarvitsee. Esimerkiksi "G24" mallimerkinnässä tarkoittaa 24 V DC, kun taas "W230" tarkoittaa 230 V AC. Sähköliitäntä on yleensä vakiona 3-napainen liitin, joka täyttää standardin DIN EN 175301-803 vaatimukset, vaikka muitakin liitintyyppejä on saatavana.
Jotkut venttiilin versiot sisältävät manuaalisen ohitusominaisuuden, joka on tyypillisesti merkitty "N9" mallikoodissa. Tämän avulla voit työntää puolaa manuaalisesti venttiilin siirtämiseksi, kun sähköä ei ole saatavilla, mikä voi olla hyödyllistä asennuksen tai vianetsinnän aikana. Tällä manuaalisella ohituksella on kuitenkin rajoituksia, ja sitä tulisi käyttää vain, kun säiliön paine on alle 50 baaria.
Asennusvaatimukset
Rexroth 4WE 6 Y -suuntaventtiilin asentaminen oikein on yksinkertaista, mutta vaatii huomiota yksityiskohtiin. Venttiili kiinnitetään tavalliseen NG 6 -jakotukkiin tai alalevyyn neljällä kiinnityspultilla. Asennuspinnan on täytettävä tietyt tasaisuus- ja sileysvaatimukset, tyypillisesti korkeintaan Rz 4, jotta varmistetaan asianmukainen tiivistys.
Vääntömomenttiarvoilla on enemmän merkitystä kuin uskotkaan. Rexroth määrittelee kiinnityspulttien kiristyksen 9 Nm:iin tavallisille metrisille pulteille. Jos käytät tiettyjä brittiläisen kokoisia pultteja, tekniset tiedot muuttuvat hieman erilaisten kierteiden ominaisuuksien vuoksi. Pulttien puutteellinen kiristäminen voi johtaa ulkoisiin vuotoihin, kun taas liika kiristäminen voi vääristää venttiilin runkoa ja saada kelan kiinni.
Kun asennat venttiiliä, varmista, että kaikki porttiliitännät ovat puhtaita ja puhtaita. Pienetkin asennuksen aikana tunkeutuvat hiukkaset voivat aiheuttaa ongelmia myöhemmin. On myös hyvä käytäntö tarkistaa sähköliitännät ennen hydraulipainetta, jotta venttiili siirtyy kunnolla eikä siinä ole johdotusongelmia.
Suorituskykyominaisuudet
Rexroth 4WE 6 Y -suuntaventtiili tarjoaa vasteajat välillä 20 - 70 millisekuntia jännitteen kytkemisen yhteydessä ja 10 - 60 millisekuntia jännitteettömänä. Nämä ajat voivat vaihdella tekijöiden, kuten nesteen viskositeetin, käyttöpaineen ja virtausolosuhteiden, mukaan.
Kuten kaikissa kelatyyppisissä venttiileissä, 4WE 6 Y:ssä on rakenteeltaan sisäisiä vuotoja. Pieniä määriä nestettä valuu kelan ohi, vaikka sen oletetaan estävän virtausta. Tämä vuoto on normaalia ja välttämätöntä oikean voitelun kannalta, mutta se tarkoittaa, että venttiili ei sovellu sovelluksiin, joissa sinun on pidettävä kuormaa paikoillaan pitkiä aikoja ilman liikettä.
Sisäinen vuoto lisääntyy vähitellen venttiilin käyttöiän aikana, kun puolan ja reiän välillä tapahtuu normaalia kulumista. Tämä ei välttämättä tarkoita, että venttiili tarvitsee välitöntä vaihtoa, mutta sitä on seurattava. Liiallinen vuoto voi heikentää järjestelmän tehokkuutta ja saattaa lopulta vaatia venttiilin vaihtamista optimaalisen suorituskyvyn ylläpitämiseksi.
Yleiset sovellukset
4WE 6 Y -suuntasäätöventtiiliä käytetään monenlaisissa teollisissa sovelluksissa. Työstökoneet käyttävät usein näitä venttiileitä ohjaamaan aputoimintoja, kuten kiinnityslaitteita tai työkalunvaihtajia. Muoviset ruiskuvalukoneet käyttävät niitä erilaisiin ohjaustoimintoihin. Testitelineissä ja liikkuvissa laitteissa on myös yleisesti nämä venttiilit.
Eräs erityisen yleinen sovellus on 4WE 6 Y:n käyttö pilottiventtiilinä suuremmille suuntaventtiileille. Tässä roolissa se ohjaa ohjauspainetta, joka siirtää isomman venttiilin, mikä mahdollistaa suurvirtaushydraulijärjestelmien elektronisen ohjauksen. Tässä pilottikokoonpanossa hyödynnetään venttiilin luotettavuutta ja suhteellisen alhaisia kustannuksia samalla kun käytetään suurempia venttiileitä vain siellä, missä tarvitaan suurta virtauskapasiteettia.
Venttiilin kyky toimia luotettavasti jopa 350 baarin paineissa tekee siitä sopivan vaativiin sovelluksiin, joissa matalapaineventtiilit eivät välttämättä tarjoa riittäviä turvamarginaaleja. Tämä painekyky tarkoittaa myös sitä, että venttiili voi toimia tehokkaasti järjestelmissä, joissa on painepiikkejä tai joissa tarkkaa paineensäätöä ei aina ylläpidetä.
Huoltonäkökohdat
Rexroth 4WE 6 Y -suuntaventtiili vaatii suhteellisen vähän huoltoa, kun sitä käytetään sen määritysten mukaisesti. Tärkein huoltotehtävä on hydraulinesteen oikean kunnon ylläpitäminen. Tämä tarkoittaa säännöllistä öljynvaihtoa nestevalmistajan suositusten mukaisesti ja suodattimen kunnon jatkuvaa seurantaa.
Jos huomaat, että venttiili reagoi tavallista hitaammin tai ei siirry kokonaan, syynä on usein kontaminaatio. Suodattimien tarkistaminen ja vaihtaminen tarvittaessa ratkaisee yleensä nämä ongelmat. Jos ongelmat jatkuvat nesteen puhtauden varmistamisen jälkeen, itse venttiili saattaa vaatia tarkastuksen tai vaihtamisen.
Solenoidikäämi voidaan vaihtaa irrottamatta venttiiliä järjestelmästä, mikä minimoi seisokit. Jos kela epäonnistuu, voit usein asentaa korvaavan osan minuuteissa tuntien sijaan. Tämä modulaarinen rakenne on yksi märkäpintaisen solenoidikokoonpanon käytännön eduista.
Hinta ja saatavuus
Aidot Rexroth 4WE 6 Y -suuntaventtiilit maksavat tyypillisesti useita satoja dollareita, ja tarkat hinnat vaihtelevat erityisten vaihtoehtojen ja jännitevaatimusten mukaan. Tämä hintapiste heijastaa venttiilin laadukasta rakennetta ja suorituskykyä. Vaikka halvempia vaihtoehtoja on olemassa, erityisesti aasialaisilta valmistajilta, Rexroth-nimi kantaa mainetta luotettavuudestaan, jota monet insinöörit arvostavat kriittisissä sovelluksissa.
Venttiili on laajalti saatavilla Rexrothin jälleenmyyjiltä ja monilta teollisilta toimittajilta. Koska se noudattaa standardinmukaisia NG 6 -mittoja, voit tarvittaessa löytää myös toiminnallisesti samanlaisia venttiileitä muilta valmistajilta, vaikka tarkat suorituskykyominaisuudet voivat vaihdella.
Suuren volyymin sovelluksissa vaihtoehdoista keskusteleminen suoraan Rexrothin jälleenmyyjien tai edustajien kanssa voi joskus tuottaa parempia hinnoittelua tai toimitusaikoja. Ne voivat myös auttaa varmistamaan, että valitset juuri oikean kokoonpanon tarpeisiisi.
Milloin vaihtoehtoja kannattaa harkita
Vaikka Rexroth 4WE 6 Y -suuntaventtiili on erinomainen monissa sovelluksissa, se ei ole aina paras valinta. Jos sovelluksessasi ei vaadita lainkaan sisäistä vuotoa kuorman pitämiseen, lautastyyppinen venttiili tai vastapainoventtiili toimisi paremmin. Luistiventtiileissä oleva vuoto tekee niistä sopimattomia näihin nollavuotosovelluksiin.
Rexroth tarjoaa suhteellisia suuntaventtiilejä, kuten 4WRPEH-sarjan sovelluksiin, joissa tarvitaan suhteellista ohjausta yksinkertaisen päälle-pois-kytkennän sijaan. Nämä venttiilit tarjoavat vaihtelevan virtauksen säädön ja voivat säilyttää väliasennot, mikä tarjoaa paljon kehittyneempiä ohjausominaisuuksia.
Jos virtaustarpeesi ylittää 80 litraa minuutissa, tarvitset joko suuremman venttiilikoon tai konfiguraation, jossa 4WE 6 Y toimii pilottina isommalle pääventtiilille. Venttiilin käyttö yli sen nimellisvirtauskapasiteetin voi aiheuttaa liiallisia painehäviöitä, lämmön muodostumista ja nopeutettua kulumista.
Viimeisiä ajatuksia
Rexroth 4WE 6 Y -suuntasäätöventtiili on vankka valinta teollisuuden hydraulijärjestelmiin, jotka tarvitsevat luotettavaa kytkentäohjausta venttiilin paine- ja virtausominaisuuksien puitteissa. Sen märkänastainen solenoidirakenne tarjoaa erinomaisen kestävyyden, kun taas vakiokoko NG 6 takaa helpon integroinnin useimpiin hydraulijärjestelmiin.
Tämän venttiilin onnistuminen riippuu oikeasta sovelluksesta ja asennuksesta. Varmistamalla, että hydraulineste on puhdas ja yhteensopiva, noudattamalla asennusmomenttitietoja ja pysymällä venttiilin nimellisissä toimintaparametreissa, saat vuosien luotettavan palvelun. Venttiilin kyky toimia joko suoraohjauselementtinä tai ohjausventtiilinä tarjoaa joustavuutta järjestelmän suunnitteluun.
Kun ymmärrät, mitä 4WE 6 Y -suuntaventtiili tekee hyvin ja missä sen rajoitukset ovat, voit tehdä tietoisia päätöksiä siitä, onko se oikea komponentti hydraulijärjestelmääsi. Oikein käytettynä se on luotettava työhevonen, joka hoitaa vaativan nestesuunnan ohjauksen tehtävän päivästä toiseen.
