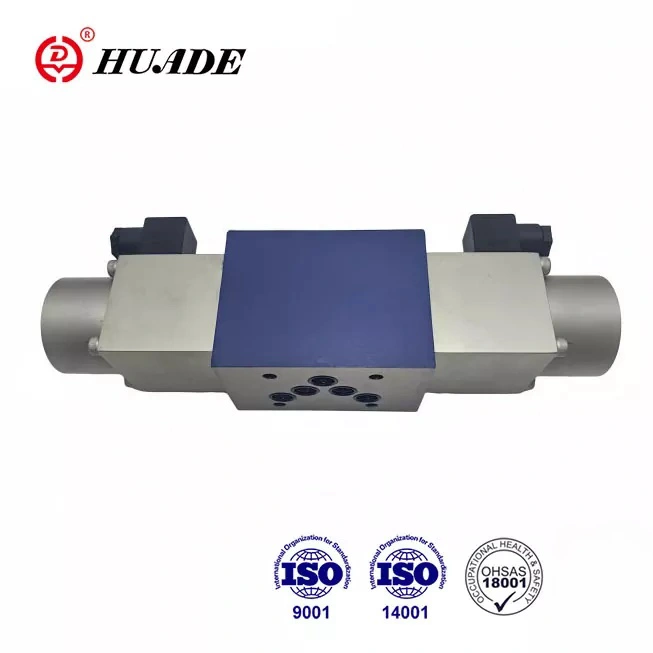

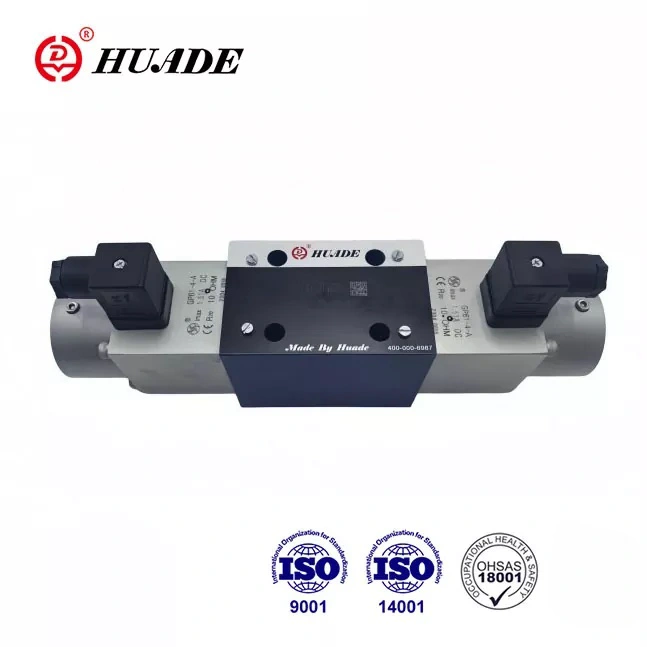

Tyypin 4WRA suuntasäätöventtiilejä ohjataan suoraan suhteellisilla solenoideilla. Niitä käytetään laajasti erilaisissa teollisuuden hydraulisissa ympäristöissä, jotka vaativat suunnan ja virtauksen säätöä. Kahden pitkäaikaisen yhteistyön ansiosta Huade®-suhteelliset suuntaventtiilit vastaavat suorituskyvyltään samoja Rexrothin tarjoamia tuotteita. Tämän tuotteen hinta on suhteellisen alempi.
|
Hydrauliset tiedot |
|||
|
Koko |
6 |
10 |
|
|
Käyttöpaine (Mpa) |
portti A, B, P |
31.5 |
31.5 |
|
portti T |
16 |
16 |
|
|
Virtaus (l/min) |
43 |
95 |
|
|
Saastumisaste |
≤ 20 (suositus ≤10) |
||
|
Hystereesi (%) |
<6 |
<5 |
|
|
Toistettavuus (%) |
<3 |
<2 |
|
|
Taajuusvaste (-3 dB, signaali ± 100 %) (Hz) |
6 |
4 |
|
|
Paine nestettä |
Mineraaliöljy (NBR-tiivisteelle), fosfaattiesteri (FPM-tiivisteelle) |
||
|
Viskositeettialue (mm ²/s) |
3,8-380 |
||
|
Painenesteen lämpötila-alue (℃) |
-30 - +80 |
||
|
Paino (kg) |
Venttiili yhdellä solenoidilla |
1.75 |
5.9 |
|
Venttiili kahdella solenoidilla |
2.5 |
7.5 |
|
|
Sähköiset tiedot |
|||
|
Koko |
6 |
10 |
|
|
Jännitteen tyyppi |
Suora jännite |
Suora jännite |
|
|
Nimellisjännite (V) |
24V |
||
|
Max.virta solenoidia kohden (A) |
1.5 |
||
|
Solenoidin kela |
Kylmä arvo 20 ℃ |
5.4 |
10 |
|
Max. lämmin arvo |
8.1 |
15 |
|
|
Ympäristön lämpötila ℃ |
+50 asti |
||
|
Kelan lämpötila ℃ |
+150 asti |
||
|
Venttiilin eristys DIN 40 050 mukaan |
IP65 |
||
|
Liitännäinen vahvistin (siltatyyppinen 24 V tasasuuntaaja) |
VT-3013S30 |
VT-3014S30 |
|
Ominaisuudet:
▶ Suoratoiminen suhteellinen venttiili hydraulinesteen suunnan ja tilavuuden ohjaamiseen
▶ Alalevyasennukseen
▶ Hydrauliöljyn suunnan ja virtauksen avoimeen säätöön
▶ Jousikeskitetty ohjauskela
▶ Pieni painehäviö ohjaustasojen yli
▶ Sekä venttiili että elektroninen ohjaus yhdeltä toimittajalta
Sovellus:
Tyypin 4WRA suuntasäätöventtiilejä käytetään virtauksen suunnan ja määrän säätämiseen.
Suuntasäätöventtiilit tyyppi 4WRA koostuvat periaatteessa kotelosta (1), ohjausrullasta (3), yhdestä tai kahdesta palautusjousesta (2) ja lisäksi yhdestä tai kahdesta suhteellisesta solenoidista (5).
Tyyppi 4WRA 6......10B/..... ja 4WRA 10......10B/.....(3-asentoinen venttiili)
Jos solenoidit eivät aktivoidu, ohjauskela (3) pidetään vapaa-asennossa palautusjousien (2) avulla. Ohjauskelan (3) käyttö tapahtuu suoraan verrannollisen solenoidin (5) kautta. Jos esimerkiksi solenoidi 'A' saa jännitteen, se työntää ohjauskelaa (3) oikealle suhteessa sähköiseen signaaliin. Kytkennät tehdään sitten P:stä B:hen ja A:sta T:hen.
Tällä tavalla ohjauskela (3) saa V-muotoiset urat avautumaan asteittain virtaamaan. Kun suhteellinen solenoidi (5) on jännitteettömänä, ohjauskela (3) palautetaan keskiasentoon palautusjousen avulla. (2).
Suhteellisen suuntaventtiilin 4WRA rakenne
Tyyppi 4WRA ...A...10B ja 4WRA ...B...10B (2-asentoinen venttiili)
Tämän venttiilin toiminta on sama kuin venttiilityypin 4WRA. Mutta se on 2-asentoinen suuntaventtiili, jossa on vain yksi
suhteellinen solenoidi
Tyyppi 4WRA hyväksyy alalevyn asennuksen, jousikeskuksen ja alhaisen painehäviön ohjaustasojen yli.
Niitä käytetään usein koneissa, kevyessä teollisuudessa, metallurgiassa, kaivoksissa, avaruuslennoissa ja muilla aloilla.
Suhteellisen suuntaventtiilin rakenne 4WRA...A... ja 4WRA...B...
Suhteellisen suuntaventtiilin 4WRA symboli
