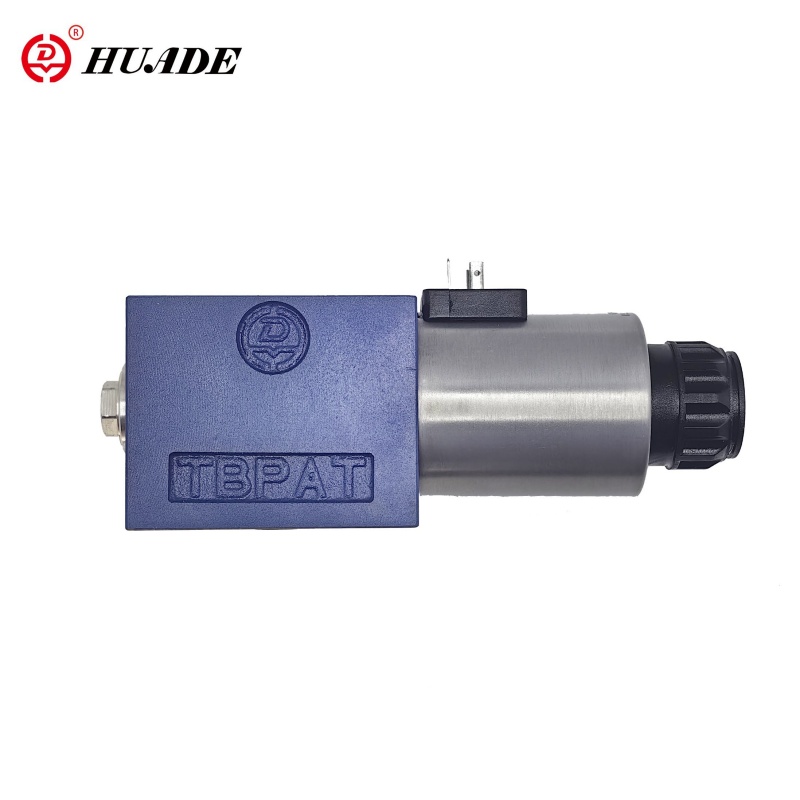

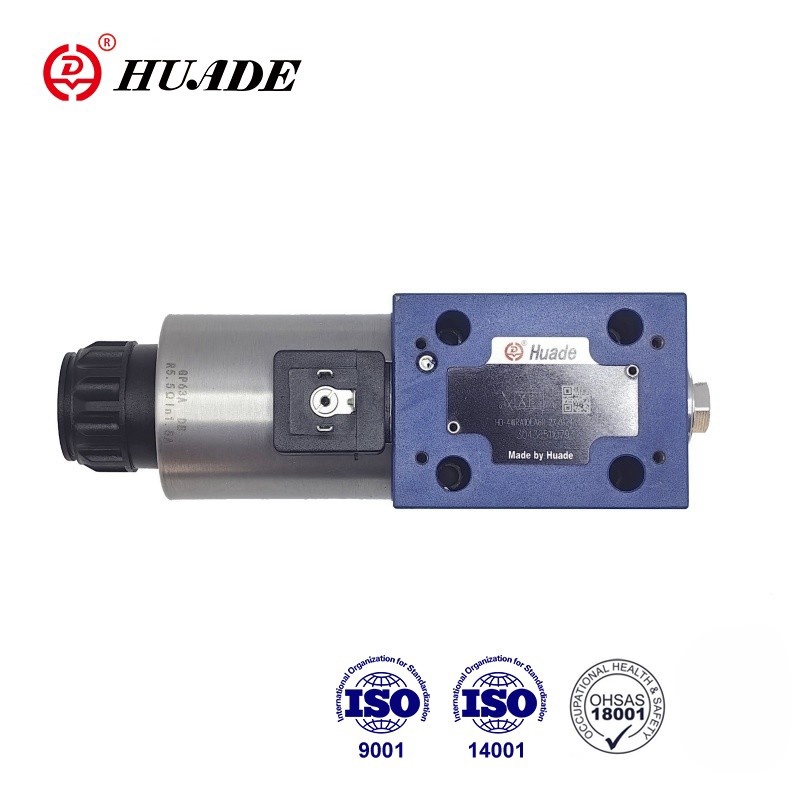

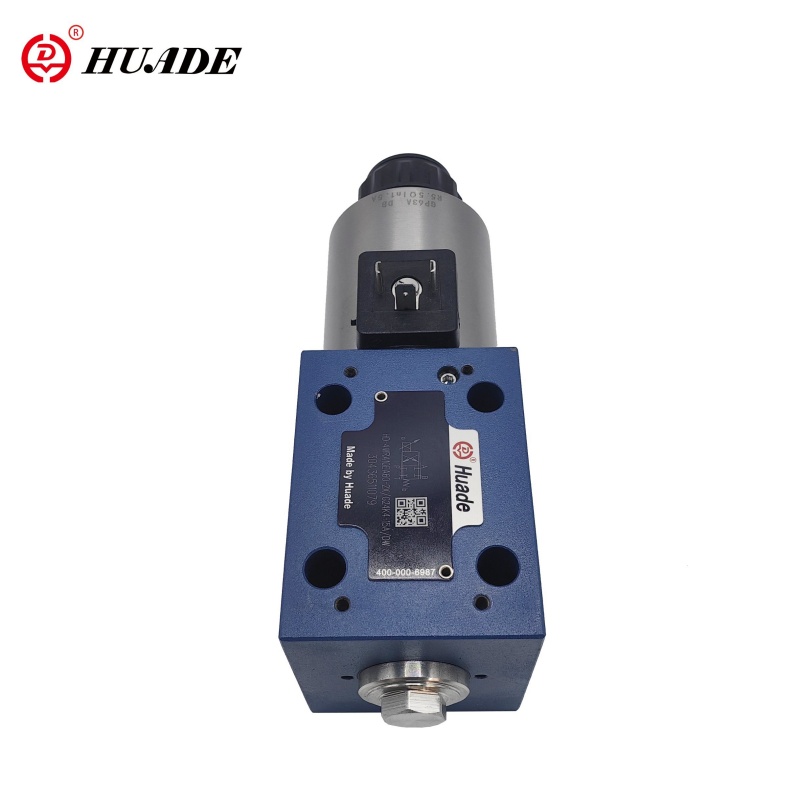

4/2- ja 4/3-suuntaiset suhteelliset suuntaventtiilit on suunniteltu suorana toimitetuina komponenteina alipenttien kiinnittämiseen. Ne aktivoidaan suhteellisilla solenoideilla, joissa on keskuslanka ja irrotettava kela. Solenoideja ohjataan joko ulkoisella ohjauselektroniikalla (tyyppi WRA) tai integroidulla ohjauselektroniikalla (tyyppi WRAE). 4WRA 10 EA60-2X: n suorituskyky voi vastaamaan Rexrothia kahdesta pitkän termin yhteistyöstä.
| Hydraulinen | |||
| Venttiilityyppi | HD-WRA | HD-Wrae | |
| Käyttöpaine (MPA) | Satama A, P, B | 31.5 | 31.5 |
| Portit t | 21 | 21 | |
| Nimellinen virtaus QV NOM △ P = 1MPA | NS6 (l/min) | 7、15 ja 26 | |
| NS10 (l/min) | 30 ja 60 | ||
| Saastumisaste (μm) | ≤20 | ||
| Hystereesi (%) | ≤5 | ||
| Kääntövirhe (%) | ≤1 | ||
| Vasteen herkkyys (%) | ≤0,5 | ||
| Paineeneste | Mineraaliöljy tai fosfaattiesteri | ||
| Viskositeettialue | 20 ~ 380 | ||
| Ympäristön lämpötila -alue (℃) | -20 -+80 | -20 -+50 | |
| Paino (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Sähkö- | |||
| Sähkö-, solenoidi | |||
| Venttiilityyppi | HD-WRA | HD-Wrae | |
| Jännitetyyppi | DC | ||
| Jänniteohjattu (v) | ± 10 | ||
| Max.virta solenoidia kohti (A) | 2.5 | ||
| Solenoidikelan vastus (ω) | Kylmäarvo 20 ℃ | 2 | |
| Enintään lämmin arvo | 3 | ||
| Velvollisuus | 100% | ||
| Kelan lämpötila (℃) | jopa +150 | ||
| Venttiilinsuojaus DIN40050: lle | IP65 | ||
| Sähkö, ohjauselektroniikka | |||
| ohjauselektroniikka | HD-VT-VSPA2-1-1X/ | integroitu venttiiliin | |
| Toimitusjännite | Nimellisjännite VDC | 24 | |
| Alhaisempi rajoittava arvo v | 21/22 | 19 | |
| Ylärajoittava arvo v | 35 | ||
| Vahvistimen virrankulutus | MAX A | 1.8 | |
| Enintään teho -impulssivirta a | 3 | ||
Ominaisuudet:
▶ jakoasennukseen
▶ Suora käytetty suhteellinen venttiili virtauksen suunnan ja tilavuuden hallitsemiseksi
▶ Kevään keskitetty ohjauskelo
▶ Integroitu ohjauselektroniikka, käyttöliittymä A1 tai F1 tyypin 4WRAE: lle
▶ Käyttö suhteellisten solenoidien avulla keskuslanka ja irrotettava kela
▶ Tyypin 4WRA: n ohjauselektroniikka
Sovellus:
4WRA 10 EA60-2x -suhteisen suuntaventtiiliä käytetään hydraulisen nesteen virtauksen ja suunnan ohjaamiseen.
4WRA 10 EA60-2x -suhteiset venttiilit koostuvat periaatteessa: kotelosta (1) asennuspinnan ohjauskellolla (2) puristusjousilla (3), solenoideilla (4) keskuslankalla, valinnaisella integroidulla venttiilin elektroniikalla (5).
HD-4WRA (E) .2X/.
Solenoidien (4) kanssa energisoituneina kontrollikela (2) pidetään keskiasennossa puristusjousilla (3).
Kontrollikiun (2) suora käyttö virrastamalla suhteellinen solenoid.e.g. Solenoidin "B" (4) hallinta. Ohjauskela (2) siirretään vasemmalle suhteessa sähköiseen tulosignaaliin. Kytkentämuoto P-A ja B-T-T: n kautta aukon kaltaisten poikkileikkausten kautta, joilla on progressiivisia virtausominaisuuksia. Solenoidin energisointi (4). Kontrolli-kela (2) palautetaan keskusasentoon puristusjousella (3).
Suhteellisen suuntaventtiilin rakenne 4WRA -2x
HD-4WRA (E) ... A-2X
Periaatteessa tämän venttiiliversion funktio vastaa venttiilin toimintaa 3 kela -asennolla. Venttiilit, joissa on 2 kela -asemaa, on kuitenkin varustettu vain solenoidilla "A". Toisen suhteellisen solenoidin sijasta pistoke (5) on asennettu NS 6: lle tai NS 10: lle kansi (5).
HUOMAUTUS TYYPPI 4WRA 6 ..- 2X/...
Säiliöviivan tyhjentäminen on vältettävä. Asennusolosuhteissa on asennettava selkäpaineventtiili (takapaine noin.0.2MPA).
