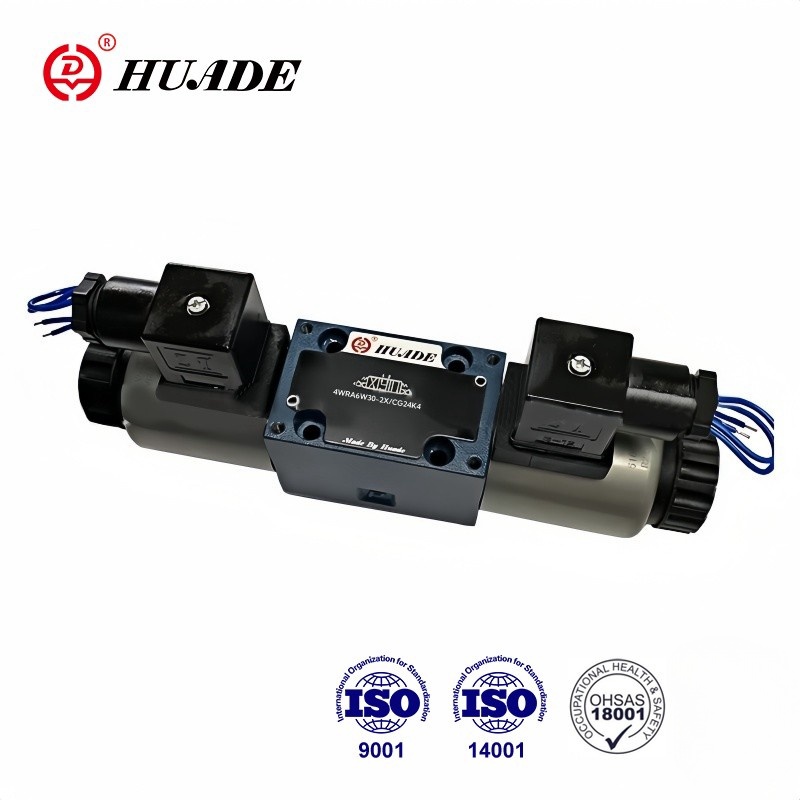

4WRA 6 W30-2x -suhteiset suuntaventtiilit aktivoidaan suhteellisilla solenoideilla, joissa on keskuslanka ja irrotettava kela. Solenoideja ohjataan joko ulkoisella ohjauselektroniikalla. 4WRA 10 EA60-2X: n suorituskyky on edistyneempi tekniikassa Rexroth-tekniikan esittelyn ansiosta. Tämä tyyppi 4WRA-2X -venttiilit ovat jo suosittuja kiinalaisten kuluttajien keskuudessa.
| Hydraulinen | |||
| Venttiilityyppi | HD-WRA | HD-Wrae | |
| Käyttöpaine (MPA) | Satama A, P, B | 31.5 | 31.5 |
| Portit t | 21 | 21 | |
| Nimellinen virtaus QV NOM △ P = 1MPA | NS6 (l/min) | 7、15 ja 26 | |
| NS10 (l/min) | 30 ja 60 | ||
| Saastumisaste (μm) | ≤20 | ||
| Hystereesi (%) | ≤5 | ||
| Kääntövirhe (%) | ≤1 | ||
| Vasteen herkkyys (%) | ≤0,5 | ||
| Paineeneste | Mineraaliöljy tai fosfaattiesteri | ||
| Viskositeettialue | 20 ~ 380 | ||
| Ympäristön lämpötila -alue (℃) | -20 -+80 | -20 -+50 | |
| Paino (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Sähkö- | |||
| Sähkö-, solenoidi | |||
| Venttiilityyppi | HD-WRA | HD-Wrae | |
| Jännitetyyppi | DC | ||
| Jänniteohjattu (v) | ± 10 | ||
| Max.virta solenoidia kohti (A) | 2.5 | ||
| Solenoidikelan vastus (ω) | Kylmäarvo 20 ℃ | 2 | |
| Enintään lämmin arvo | 3 | ||
| Velvollisuus | 100% | ||
| Kelan lämpötila (℃) | jopa +150 | ||
| Venttiilinsuojaus DIN40050: lle | IP65 | ||
| Sähkö, ohjauselektroniikka | |||
| ohjauselektroniikka | HD-VT-VSPA2-1-1X/ | integroitu venttiiliin | |
| Toimitusjännite | Nimellisjännite VDC | 24 | |
| Alhaisempi rajoittava arvo v | 21/22 | 19 | |
| Ylärajoittava arvo v | 35 | ||
| Vahvistimen virrankulutus | MAX A | 1.8 | |
| Enintään teho -impulssivirta a | 3 | ||
Ominaisuudet:
▶ jakoasennukseen
▶ Suora käytetty suhteellinen venttiili virtauksen suunnan ja tilavuuden hallitsemiseksi
▶ Kevään keskitetty ohjauskelo
▶ Integroitu ohjauselektroniikka, käyttöliittymä A1 tai F1 tyypin 4WRAE: lle
▶ Käyttö suhteellisten solenoidien avulla keskuslanka ja irrotettava kela
▶ Tyypin 4WRA: n ohjauselektroniikka
Sovellus:
4/2- ja 4/3-suuntaiset suhteelliset suuntaventtiilit on suunniteltu suorana toimitetuina komponenteina alipenttien kiinnittämiseen. 4WRA 6 W30-2x -suhteisen suuntaventtiiliä käytetään hydraulisen nesteen virtauksen ja suunnan ohjaamiseen.
4WRA 6 W30-2x -suhteiset venttiilit koostuvat periaatteessa: kotelosta (1) asennuspinnan ohjauskelolla (2) puristusjousilla (3), solenoideilla (4) keskuskierellä, valinnaisella integroidulla venttiilin elektroniikalla (5).
HD-4WRA (E) ... 2x/...
Solenoidien (4) kanssa energisoituneina kontrollikela (2) pidetään keskiasennossa puristusjousilla (3).
Kontrollikiun (2) suora käyttö virrastamalla suhteellinen solenoid.e.g. Solenoidin "B" (4) hallinta. Ohjauskela (2) siirretään vasemmalle suhteessa sähköiseen tulosignaaliin. Kytkentämuoto P-A ja B-T-T: n kautta aukon kaltaisten poikkileikkausten kautta, joilla on progressiivisia virtausominaisuuksia. Solenoidin energisointi (4). Kontrolli-kela (2) palautetaan keskusasentoon puristusjousella (3).
Suhteellisen suuntaventtiilin rakenne 4WRA -2x
HD-4WRA (E) ... A-2X
Periaatteessa tämän venttiiliversion funktio vastaa venttiilin toimintaa 3 kela -asennolla. Venttiilit, joissa on 2 kela -asemaa, on kuitenkin varustettu vain solenoidilla "A". Toisen suhteellisen solenoidin sijasta pistoke (5) on asennettu NS 6: lle tai NS 10: lle kansi (5).
HUOMAUTUS TYYPPI 4WRA 6 ..- 2X/...
Säiliöviivan tyhjentäminen on vältettävä. Asennusolosuhteissa on asennettava selkäpaineventtiili (takapaine noin.0.2MPA).
